Как сделать ленточную пилораму. Самодельная ленточная пилорама
Доброго времени суток! Не будем долго говорить и сразу перейдем к делу. В данном материале вам представлено руководство, при помощи которого делается ленточная пилорама своими руками. Итак, приступим к описанию.

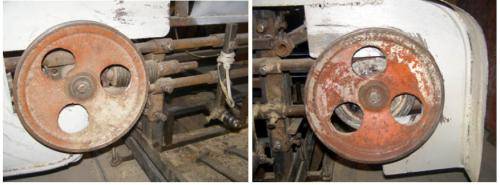

Шкивами, которые используются в данном устройстве, раньше обладал комбайн похожий на «Неву», они обладают диаметром 300-320 мм. Шкивы немного стачиваются, это делается для того, чтобы добиться небольшого выступания ремня. В дальнейшем, ремни могут быть сняты совсем, это позволит устройству работать более тихо и продуктивно.
Токарные работы тут задействованы по минимуму. Это стало возможно, благодаря тому, что как направляющие используются полдюймовая труба и труба, которая надевается на нее сверху с зазором 1- 2 мм.

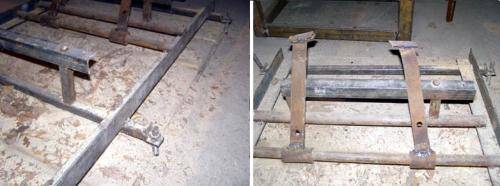

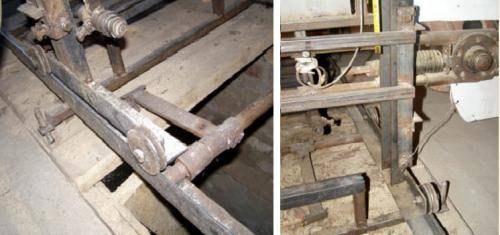

Для начала ,рассмотрим «рельсы»
В качества рельсы, пользуемся уголком 5 см, который устанавливается так, чтобы сторона была сверху, чаще всего, устанавливают, чтобы ребро угла было вверху. Это дает возможность колесу не стереться.
В качестве «Шпал» пользуемся профильной трубой 2,5 на 2,5 см. Тоже приваривается как шпалы, меж профильных трубок, и труба на полдюйма, которая оснащена крепежами когтями. Передвижение и наклон крепежей осуществляется в свободном режиме, дерево зажимается при помощи ударов молотком по зажиму, который, благодаря этому заклинивается.
Реализовано и выступание профильных трубок за пределы рельс. Эти выступы оснащаются регулировочными болтами (М14 на 100 мм).
Профильные трубки обладают «мостиками», поверх которых укладывают палено. Расстояние от одного мостика до другого — 500 мм (под короткие заготовки).

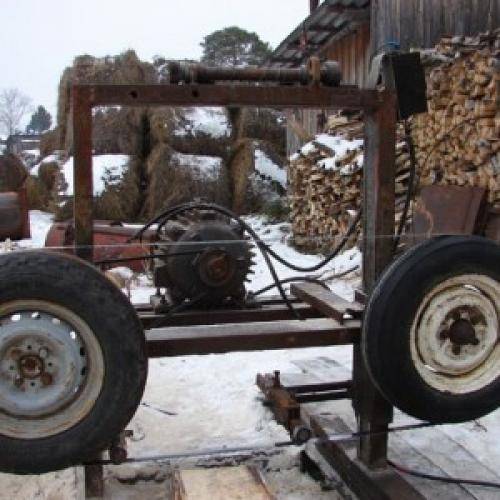

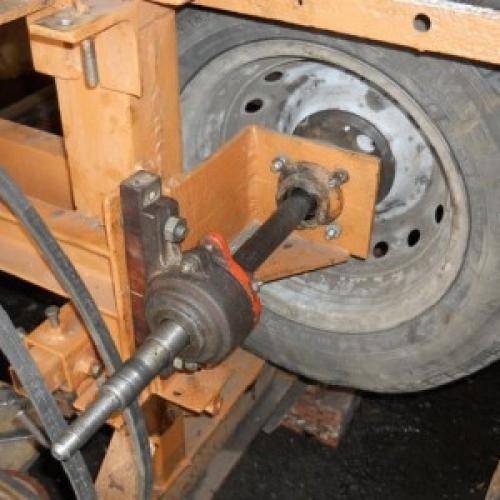

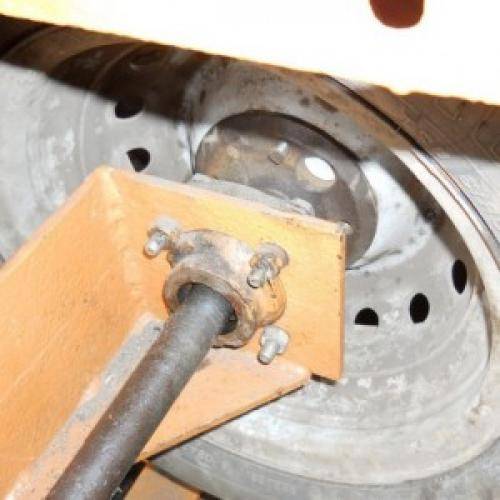

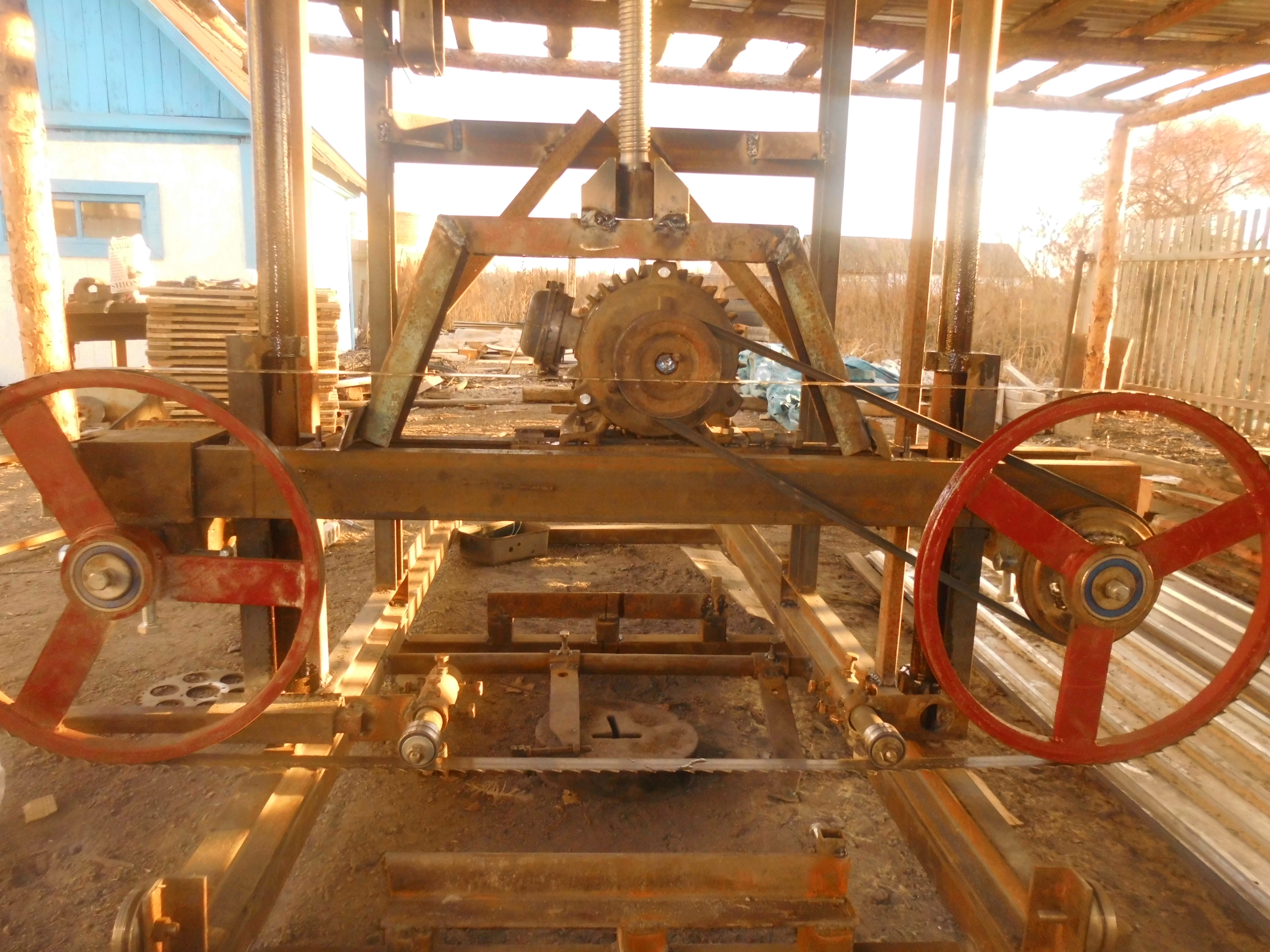

Шкива своими корпусами (ступицы от автомобиля «Москвич») привариваются на трубки, и вся конструкция в целом передвигается вдоль горизонтальных трубок-направляющих (полдюймовых трубок) и фиксируется при помощи болтов.

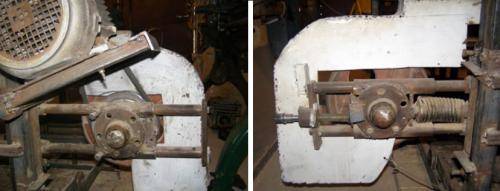

- Натяжка правого (ведомого) шкива производиться автоматом при помощи пружины (взятой в амортизаторе «КаСики»).
- Положение левого (ведущей) — фиксированное, но есть возможность передвижения, когда меняется размер в ленточной пиле.

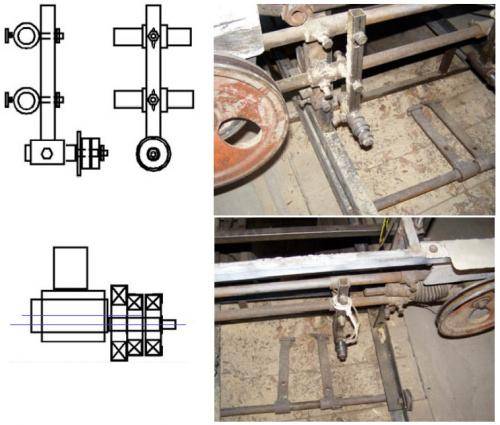

Ленточная пилорама своими руками не может быть сделана без роликов. Разрабатывая ролики, стоит помнить, что они должны быть закаленные. Вся пилорама может быть произведена в гараже, проблемы могут быть только с токарными работами.
Исходя из соображений простоты, осуществляем выполнение «роликового узла», используя для этого набор подшипников, пара одинаковых и сзади немного больше.
Установка «Роликов» выполняется на выточенный вал, чтобы имелась возможность для установки шайб между подшипниками (если меняется ширина пилы). Установка вала осуществляется в той же пара труб, что описывалась ранее, вал и полдюймовка свариваются так, чтобы оси были смещены (показано синим).
Вся конструкция прикрепляется поверх направляющих трубок таким образом, чтобы можно было осуществить регулировку узла по вертикали и перемещение из стороны в сторону с возможностью фиксации (чтобы регулировать проем в соответствии с диаметром полена). К ролику, который установлен там, где ведомый шкив, крепим капельницу для СОЖ. Для изготовления рамы используется швеллер (100) высота которого составляется 150 см. Ужесточение рамы производиться при помощи косынок. Рама может слегка «играть», это не страшно. Люфт присутствует даже в пилорамах заводского производства.

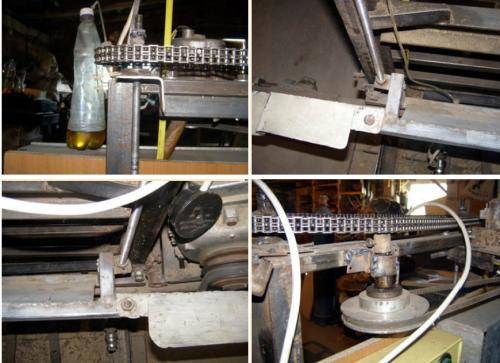

Перемещение «Режущего блока» осуществляется поверх швеллеров с помощью винтов-шпилек. Чтобы установка «режущего блока» была жесткой, пользуемся болтами с контргайками. Детали механизма подъема на изображениях.
Немного про установку шкивов
В теории, их расположение должно быть параллельным. Однако, здесь они устанавливаются под углом (2-4градуса). Это делается для того, чтобы лента «оттягивалась» к роликам, в противном случае, может слетать.
https://www.youtube.com/watch?v=T96rO6aXFfI
Данная ленточная пилорама своими руками должна использоваться с учетом того, что будет происходить сушка, и соответственно деформация. ПО этой причине, резать стоит с запасом.
Назначение и принцип работы
Пилорама используется, чтобы получать различные пиломатериалы (бруски, рейки, доски, шпалы) из цельных бревен. Она применяется на деревообрабатывающих предприятиях, лесопилках, мебельных фабриках и в сфере строительства. Это приспособление позволяет:
- Уменьшить количество стружки и иной грязи, появляющейся в процессе обработки древесины.
- Распиливать короткие заготовки с длиной от 1 м и получать детали с толщиной до 0,2 см.
- Снизить затраты электроэнергии.
- Устанавливать размерность получаемых пиломатериалов.
- Производить деревянные детали с высоким качеством поверхности с точностью до 2 мм.
Пилорама обладает следующими преимуществами:
- Мобильность. Деревообрабатывающий станок можно быстро разобрать и переместить на новое место.
- Устойчивость конструкции. Деревообрабатывающий станок может функционировать при суровых климатических условиях как в закрытых помещениях, так и за их пределами.
- Удобство эксплуатации. Пилорама оборудована множеством автоматических механизмов, облегчающих процесс обработки бревен. В процессе работы она не издает лишних шумов.
Недостатком этого агрегата является высокая стоимость. Она зависит от разновидности станка и его технических характеристик. На стоимость оборудования также оказывает влияние марка производителя. Дороже всего стоят устройства от шведских и канадских производителей. Их средняя стоимость составляет 324 тыс. руб. Станки, производимые на территории России, стоят 135 – 220 тыс. руб.

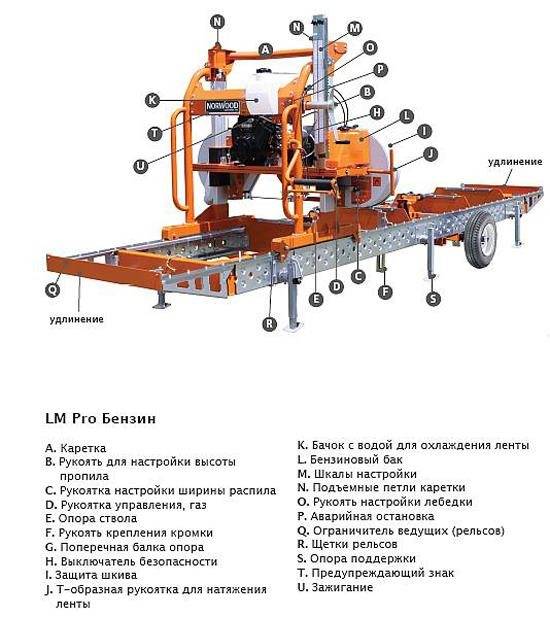

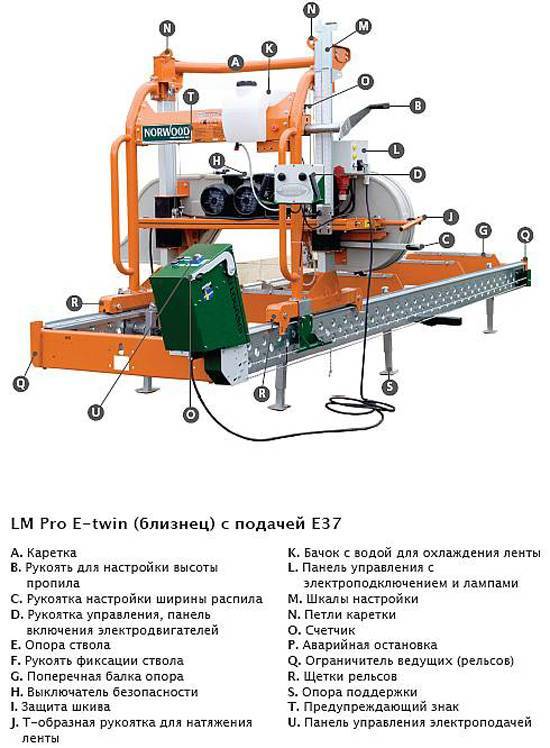

Пилорама состоит из следующих элементов:
- Станина. Она имеет П-образную форму и собирается из 2 параллельных швеллеров. По станине перемещается мобильная тележка с пильным элементом, установленным горизонтально. На ней также закрепляются рамы и щетки, предназначенные для очищения рабочей поверхности от опилок и иного производственного мусора.
- Пильная рама. Эта деталь представляют собой устройство, состоящее из нескольких сварных швов. На ее торцах располагаются ведущий и ведомый шкивы. Перемещение пильной рамы осуществляется при помощи металлических роликов и электромеханического привода с ведомыми и ведущими колесами.
- Направляющие. Они закреплены в средней части пильной рамы с помощью кронштейнов. На направляющих располагаются опорные ролики и стойки для бревен.
- Винтовой механизм. Он необходим для регулировки толщины обрабатываемых заготовок. Этот элемент позволяет предотвратить перекос бревна в процессе обработки.
- Зажимное устройство. Оно предназначено для фиксации бревна при распиловке. Зажимное устройство состоит из круглой трубы и зажимов в виде втулок.
- Пила. Она выступает в качестве главного режущего элемента пилорамы. Ее средняя ширина составляет 6 см. Пила натягивается при помощи гидравлического или пружинного механизма. Он позволяет оператору настраивать положение ведомого шкива и предотвращает сход режущего элемента с колес.
- Бак для смазочно-охлаждающей жидкости. Его используют, чтобы предотвратить налипание опилок на режущие элементы. На баке закреплены краны для подачи жидкости.
- Электромотор. Он предназначен для передачи крутящего момента на шкивы и активации механизмов цепной передачи, осуществляющих передвижение пильной рамы. Средняя мощность электродвигателя составляет 5 кВт.
- Пульт управления. Он размещен на верхней перемычке деревообрабатывающего станка. Рядом с пультом управления, со стороны оператора, располагаются измерительные приборы для точного расчета толщины получаемых пиломатериалов.
Устройство домашних пилорам организовано в виде нескольких блоков. Такая конструкция отличается простотой изготовления. Ее недостатком является невысокая производительность. Поэтому данные станки можно использовать только в бытовых условиях для получения небольшого количества пиломатериалов. Принцип работы этого агрегата заключается в резке закрепленного на специальной платформе бревна пильным инструментом, расположенным в горизонтальном положении. Размеры получаемых пиломатериалов предварительно задаются оператором.
Мини пилорама своими руками
Для бытовых целей гораздо выгоднее изготовить небольшую пилораму своими руками.
Плюсы самостоятельного изготовления:
- низкие материальные затраты
- создание конструкции, полностью отвечающей вашим требованиям, особенностям эксплуатации
- компоненты, которые понадобятся для такого устройства можно найти в любом специализированном магазине.
Конечно, создать аппарат на уровне заводских устройств, к примеру, Мурка, Кострома, или Логосоль, в домашних условиях не получится. А вот простую как мобильную, так и стационарную, пилораму под силу создать любому мастеру.
При создании мини пилорамы обязательно учтите такие моменты:
- нужно определиться с производительностью вашего устройства. К сожалению, самодельные устройства имеют низкую производительность. Для того, чтобы вычислить производительность нужно определить объем древесины, который вам нужно обработать
- размеры заготовок, подлежащих обработке
- транспортировка. Мобильная пилорама более удобна, потому что ее легко перенести для использования на разных участках домовладения
- элемент питания. Заводские станки нуждаются в питании от трехфазной сети на 380 В. Однако для самодельного инструмента хватит и 220 В. Для пилорамы стоит выделить отдельный автомат на 220 В. Таким образом, не будет проблем с прочими розетками на 220. От использования удлинителей лучше отказаться
- тип создаваемой компактной пилорамы — дисковая, ленточная или шинная.
Читать также: Как соединить лед ленту

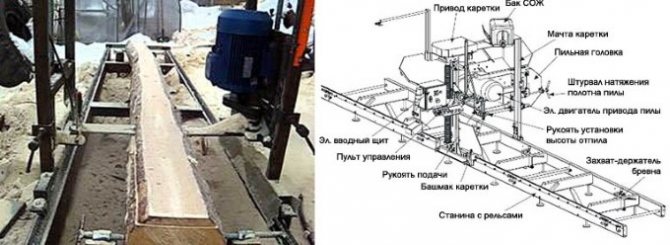

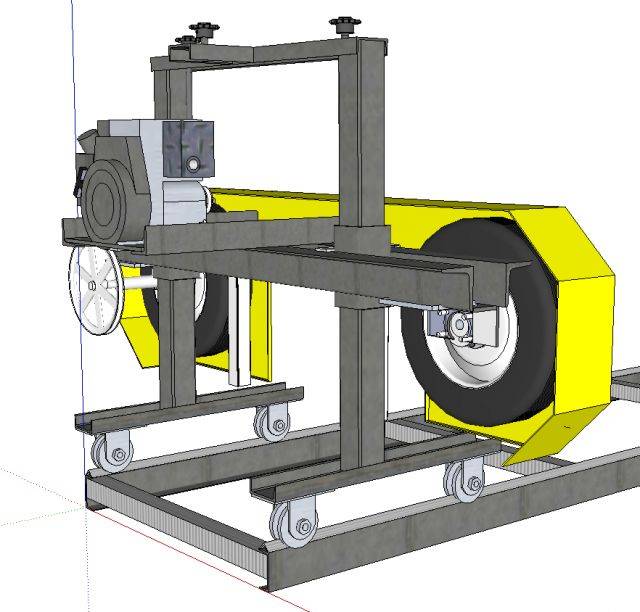

Конструкция и принцип работы
Конструкция ленточной пилорамы имеет много сходства с другими видами деревообрабатывающих устройств для распила древесины. Заложенный в ее конструкцию принцип подвижного узла пильной ленты реализован и в других типах пилорам, например, в цепной пилораме, где вместо ленточной пилы используется пильная цепь с шиной-направляющей. Также, как и в рамной, и в дисковой пилорамах, в конструкции имеется рельсовый путь, только в отличии от рамной и дисковой здесь движется каретка с рабочим органом, а не бревно, которое распускается на пиломатериал.

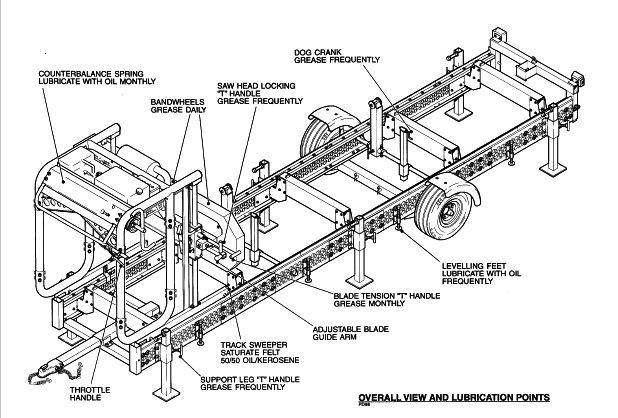

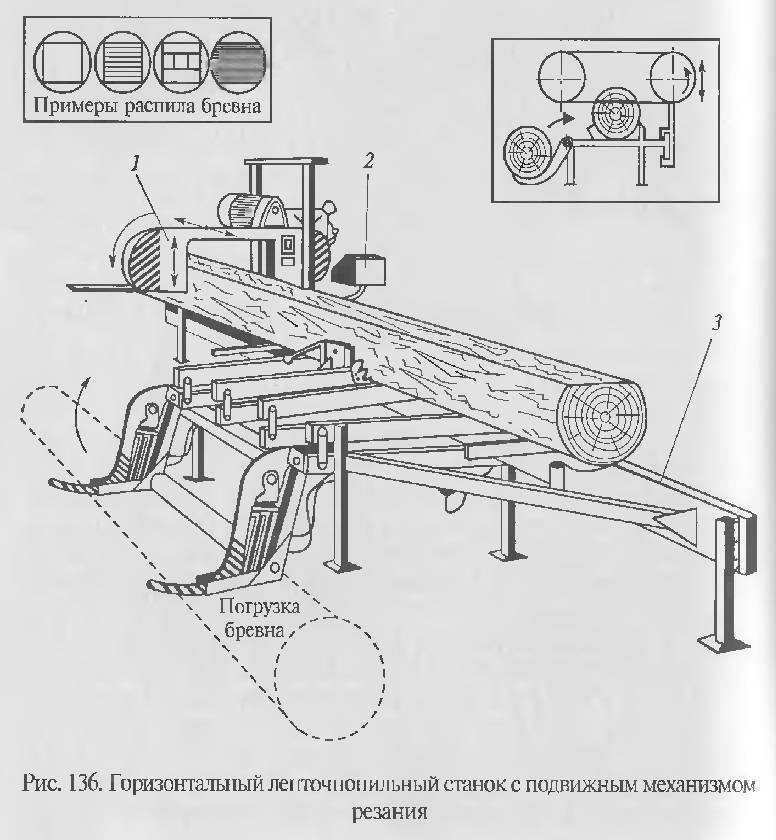

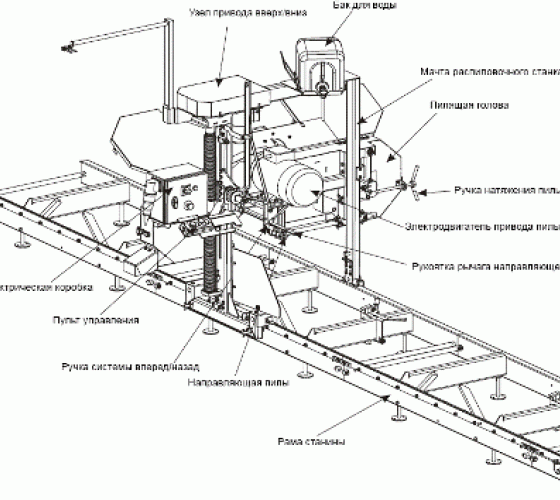

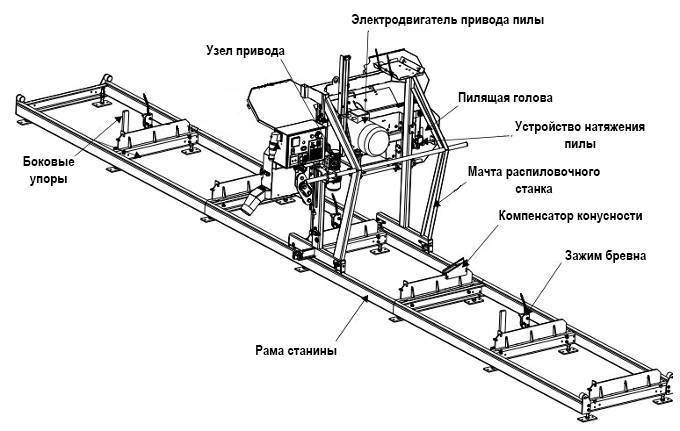

Основными узлами конструкции классической ленточной пилорамы с горизонтальным расположением рабочего органа являются:
- рамы с двумя вертикальными направляющими;
- узла вертикального подъема рабочего органа;
- пильной рамы;
- механизма натяжения, ведущего и ведомого колес;
- ведущего и ведомого колес пилорамы;
- защитного кожуха;
- двигателя;
- ременной или цепной передачи вращательного движения электродвигателя;
- держателей зубчатой ленты;
- рельсового пути;
- зажимного устройства бревен;
- роликовых упоров пилы;
- устройства смачивания пилы.
При работе все эти узлы и детали взаимодействуют следующим образом:
- В основе конструкции лежит рельсовые направляющие, на которых крепится обрабатываемое бревно и по которым движется станина с основным оборудованием.
- Станина пилорамы является основным конструктивным элементом оборудования. Она представляет п-образную конструкцию, которая при помощи лыж с роликами передвигается по рельсовому пути. На П-образных вертикальных направляющих устанавливается пильная рама. При помощи подъемного механизма она может подниматься и опускаться на нужную высоту.
- Подъем и спуск рамы осуществляется при помощи синхронно работающих ползунов, а фиксация на нужной высоте осуществляется при помощи стопорного устройства. Синхронизация вращения ползунов обеспечивается при помощи цепи, движение которой обеспечивается ручным или электроприводом.
- На пильной раме закреплены ведущий и ведомый шкивы ленточной пилы. Ведущий имеет привод к двигателю посредством ременной или цепной передачи, а ведомый имеет подвижное крепление и при помощи регулировочного устройства способен перемещаться, таким образом, натягивая или отпуская пилу.
- На пильной раме размещается и устройство нанесения смазочно-охлаждающей жидкости. В классическом варианте это емкость с масляным раствором со шлангом и капельницей, через которую по капле жидкость капает на пильную ленту снижая с одной стороны силу трения, возникающую при касании металла о древесину, а с другой охлаждая металл от перегрева.
- Управление пилорамой осуществляется при помощи блока управления – в зависимости от типа двигателя блок обеспечивает необходимую частоту вращения рабочего вала. Для двигателей внутреннего сгорания пульт управления имеет датчики скорости вращения вала и устройство регулировки подачи топлива. Для электродвигателя имеется электронное устройство регулировки частоты вращения вала.
- На рельсовых направляющих в поперечных элементах имеются зажимы-фиксаторы, которые прочно фиксируют в одном положении обрабатываемый отрезок. В зависимости от технического задания зажимы могут закрепить бревно в таком положении, в котором требуется.
- Для передвижения станины в основном используется физическая сила, но для пилорам большого промышленного класса, которые способны пилить бревна диаметром 1,2-1,6 метра и более передвижение осуществляется при помощи электропривода.
Работает пилорама следующим образом:
- На рельсовую направляющую укладывается бревно, оно ориентируется согласно особенностей строения и изъянов, после чего фиксируется зажимами.
- На станине выставляется нужная высота пильной ленты, согласно разметке раскроя бревна.
- Включается двигатель, движение передается на ведущий шкив, и пила начинает перемещаться. Капельное устройство начинает подавать жидкость на ленту.
- После набора оптимальной скорости движения пилы начинается подача станины.
- Пила врезается в массив древесины, делая пропил.
- После прохождения пилы по всей длине ствола, получившаяся доска убирается, а полотно поднимается над массивом на 3-5 мм и станина возвращается в начальное положение.
- После возвращения снова делается установка высоты реза и операция распила повторяется.
Факторы, влияющие на подбор оборудования
Однозначно сказать, что лучше – дисковая или ленточная пилорама, невозможно. Для начала следует проанализировать условия, при которых оборудование будет работать. Сюда относится множество факторов:
- качество обрабатываемой древесины;
- место эксплуатации оборудования;
- габаритные параметры леса;
- предполагаемый объём древесины, подвергающийся распиловке;
- качество выходного материала;
- затраты на обслуживание;
- квалификация рабочих.
Только полный анализ условий работы, с учётом указанных факторов, позволит выбрать оптимальный вариант лесопильного станка.
Для того чтобы понять, какая пилорама лучше, следует рассмотреть особенности, достоинства и недостатки каждого типа оборудования.

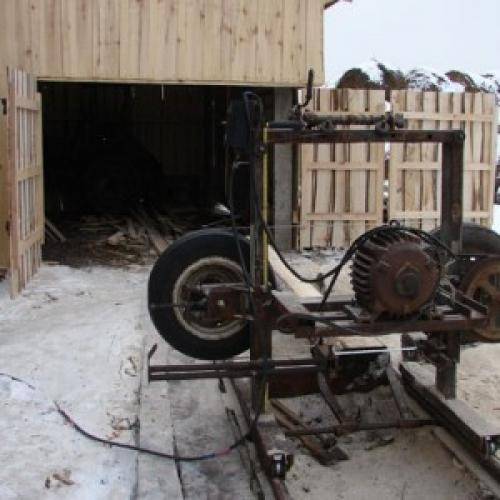

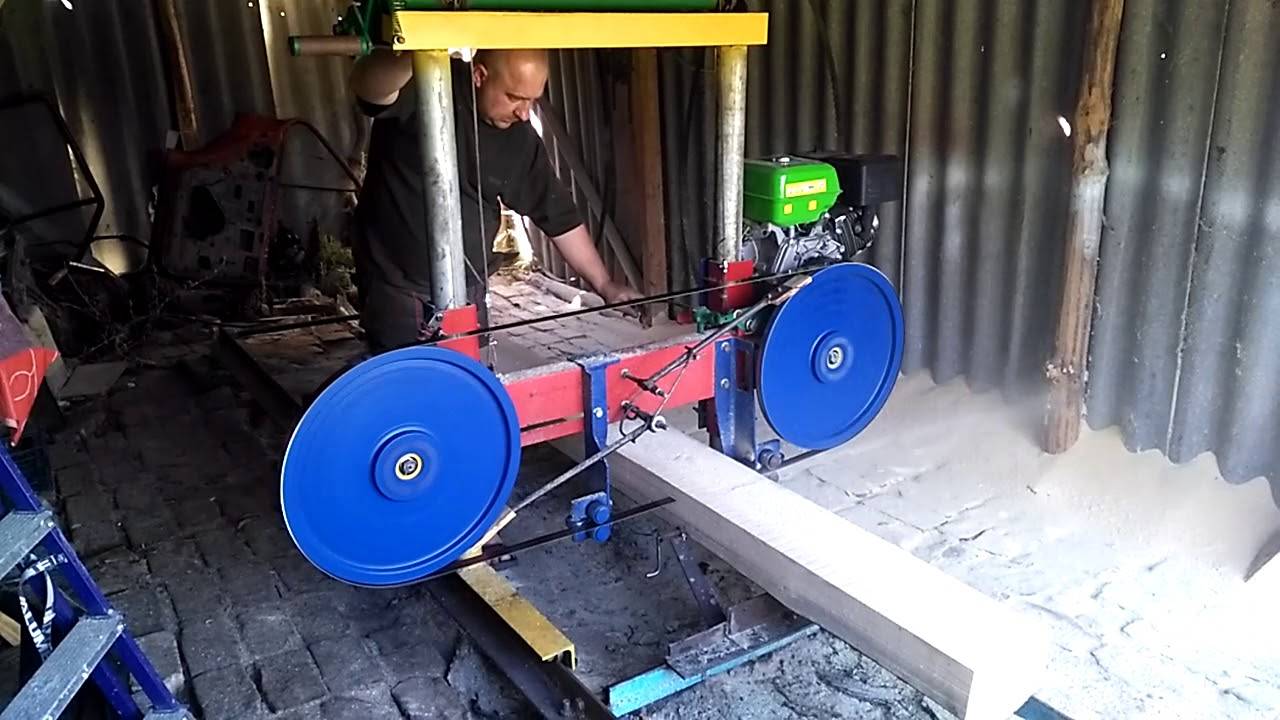

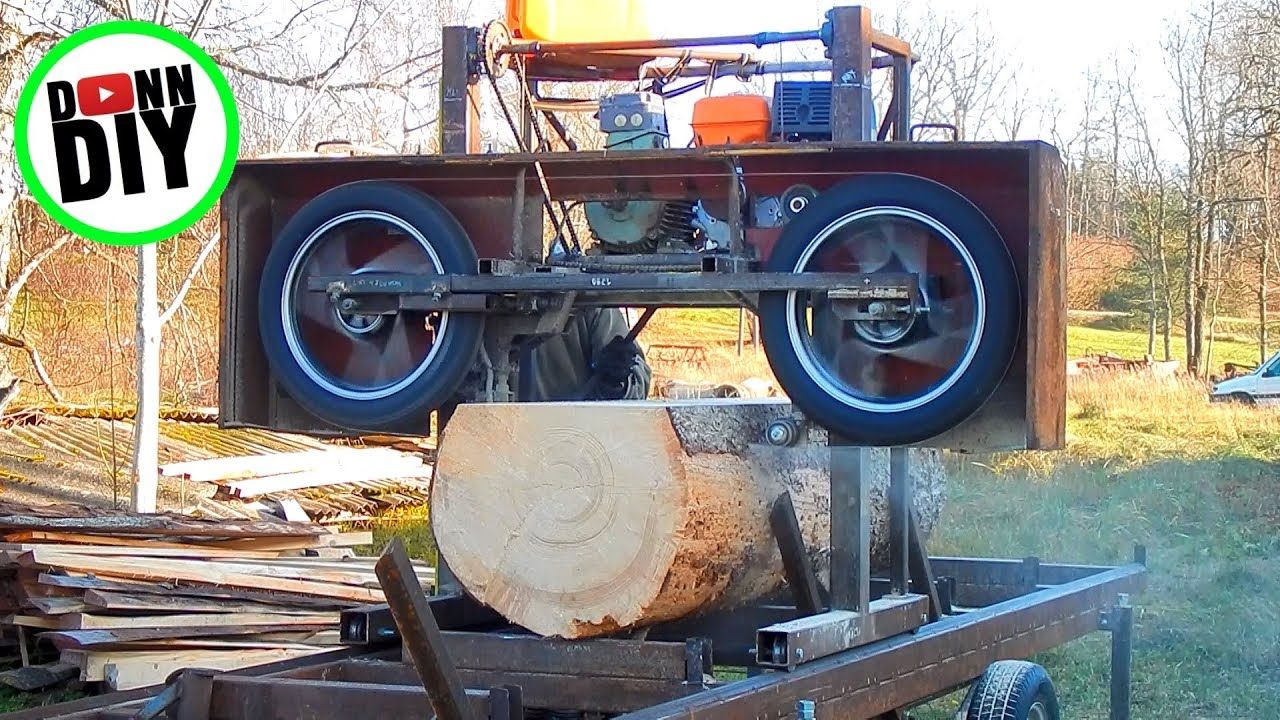

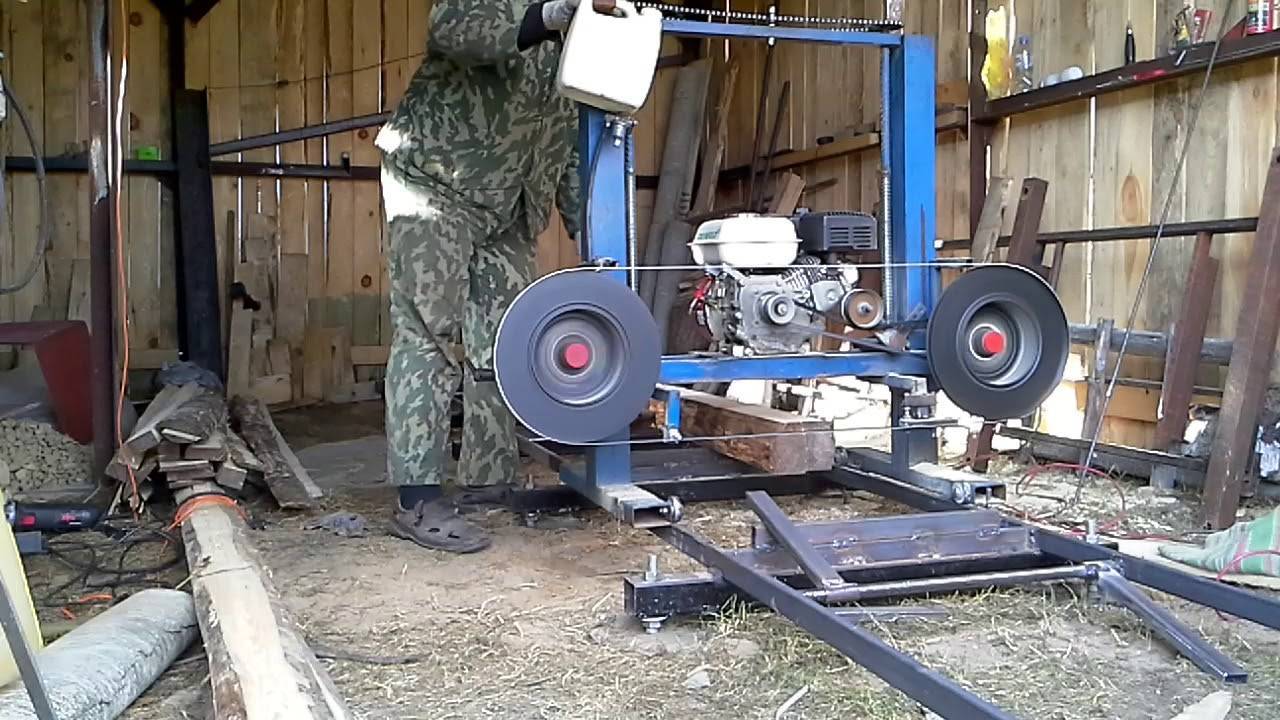

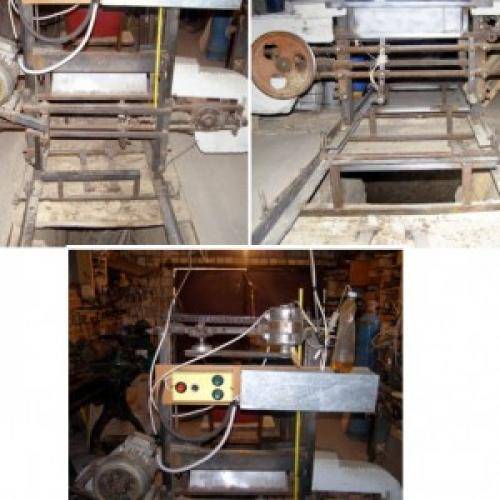

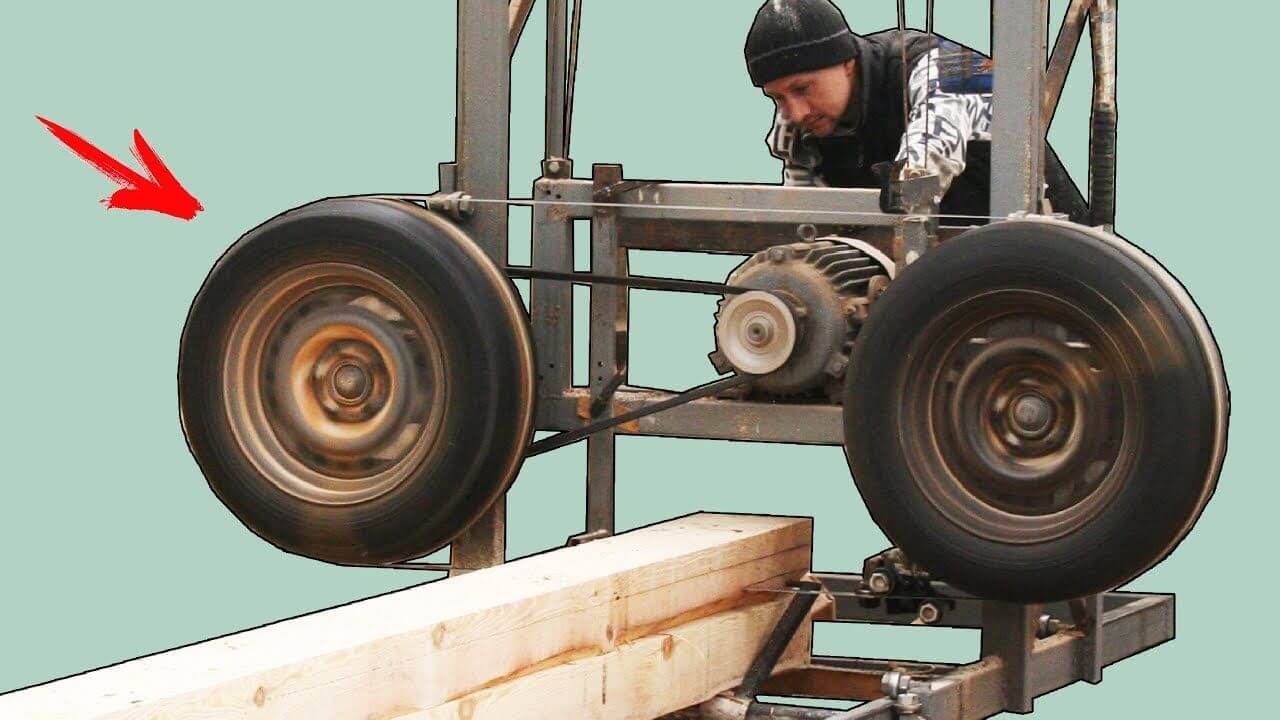

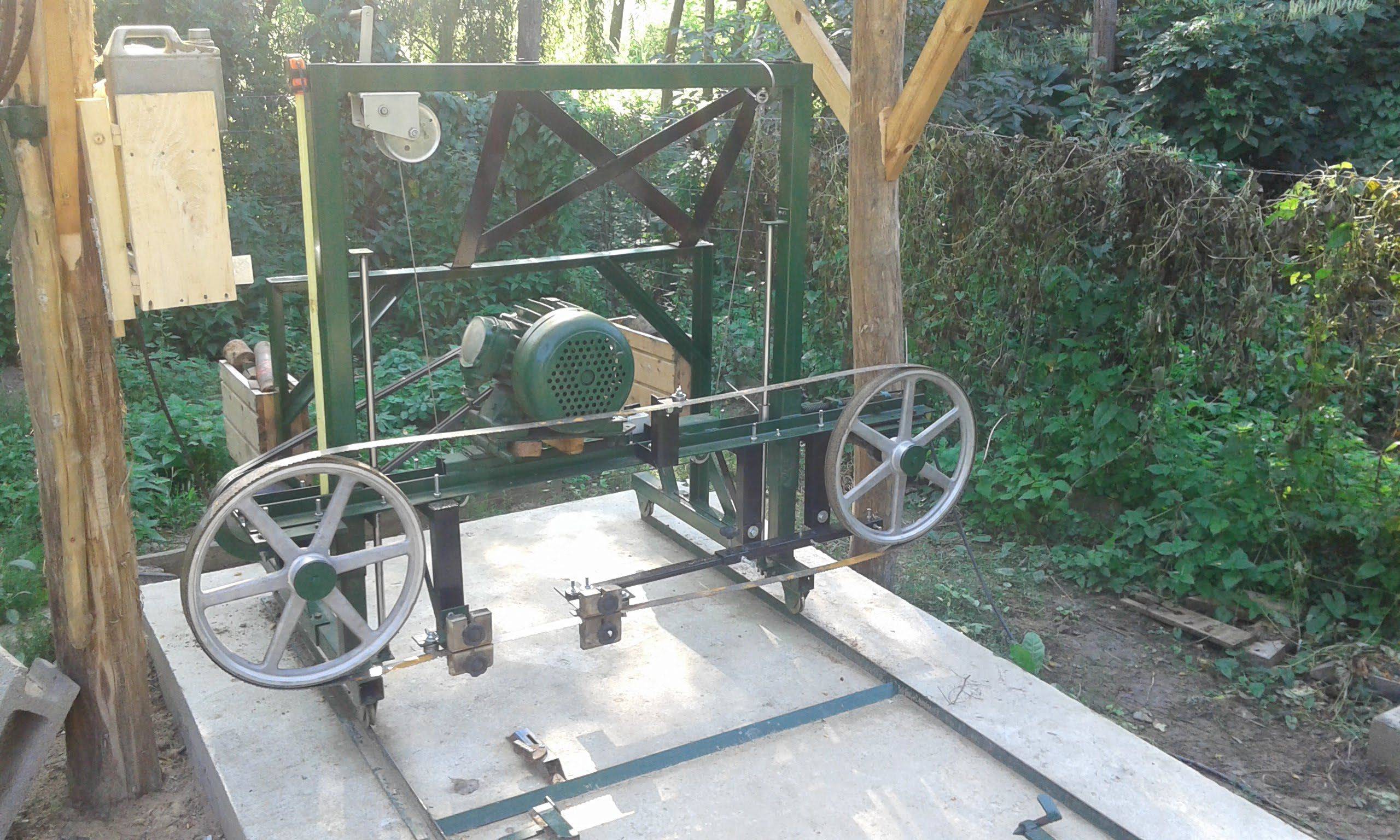

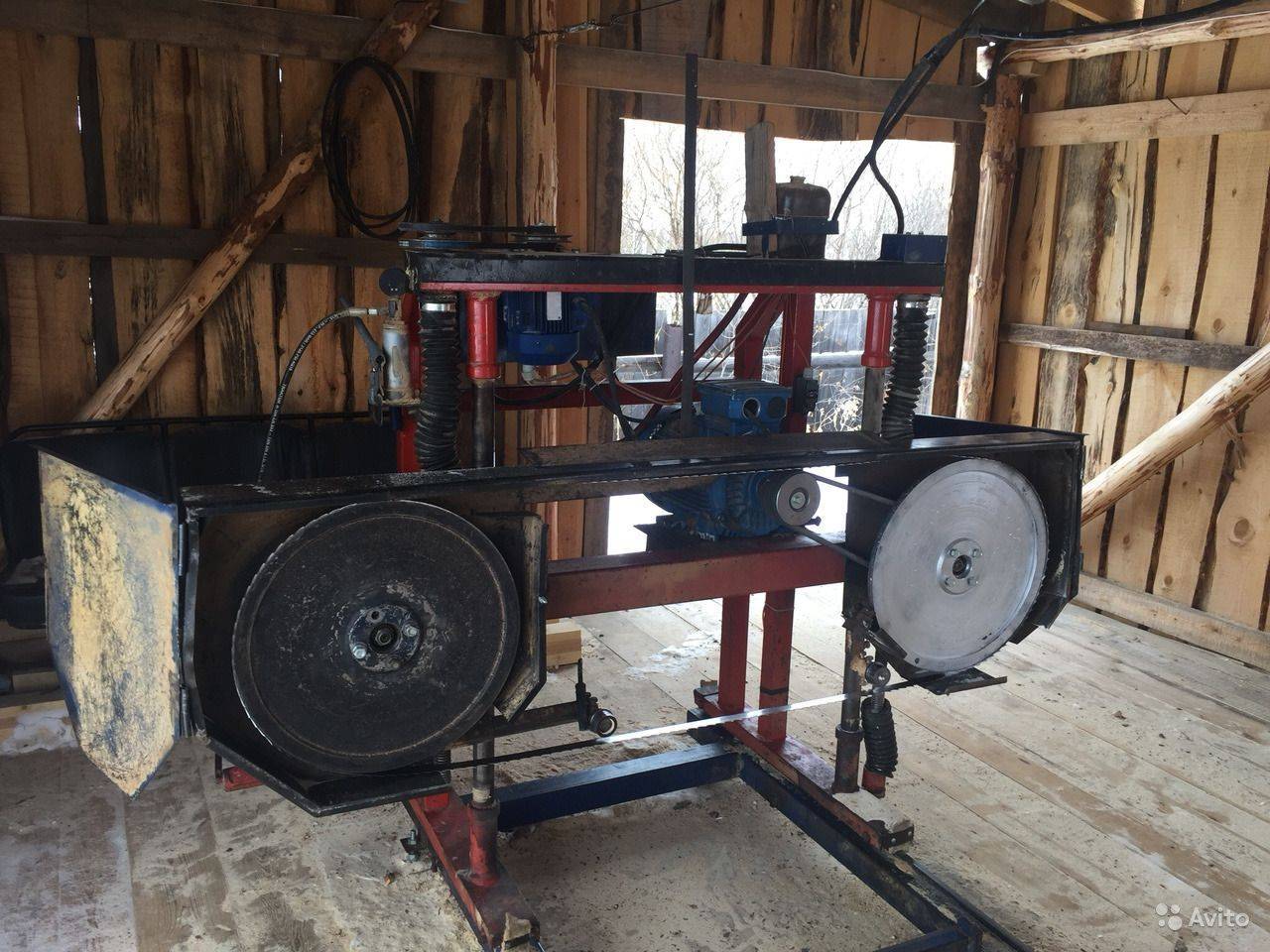

Самодельная ленточная пилорама
Оговоримся сразу – сделать ленточную пилораму самому очень сложно. Дело не столько в комплектующих, обширных токарных и сварочных работах, необходимости заточки и разводки пилы специальным способом, а в отлаженной работоспособности всего комплекса.
Необходимо обеспечить погрузку и остойчивость движения до 300 кг одного бревна, регулировку толщины нарезания, и самое главное – технику безопасности. Но если наличие дармовой древесины победило – делаем ленточную пилораму своими руками.
Начинаем с выбора производственной площади или помещения – не менее 3х6 м, проверено
Второе по важности – металлические колеса тележки и ленточной пилы, это надо найти или купить. Раму ленточного механизма с колесами заказать, а лучше купить готовую
Самостоятельное изготовление требует навыков и много высокоточной инструментальной обработки.
Вид 1

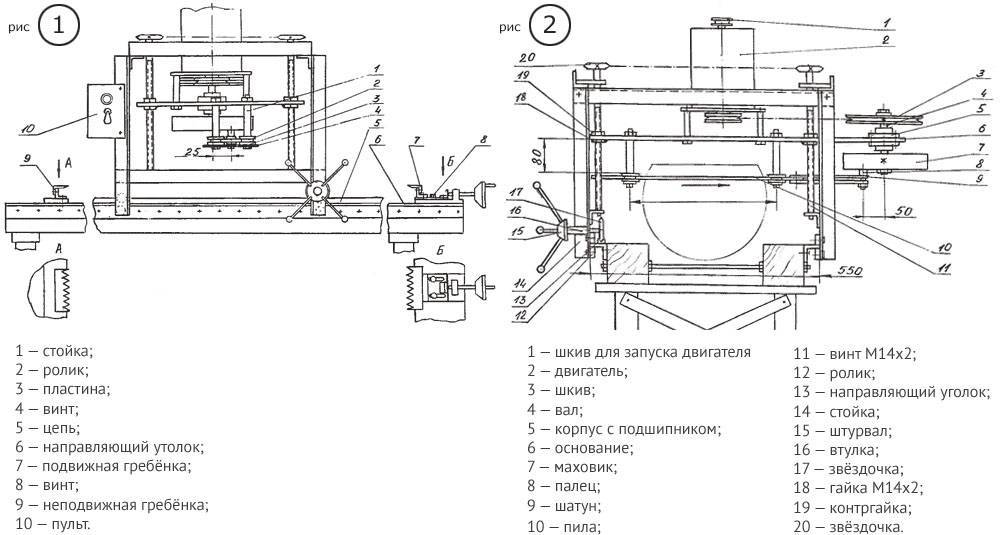

: 1 — стойка; 2 — ролик; 3 — пластина; 4 — винт; 5 — цепь; 6 — направляющий утолок; 7 — подвижная гребёнка; 8 — винт; 9 — неподвижная гребёнка; 10 — пульт.Вид 2
: 1 — шкив для запуска двигателя (если трехфазный двигатель подключается к однофазной сети); 2 — двигатель; 3 — шкив; 4 — вал; 5 — корпус с подшипником; 6 — основание; 7 — маховик; 8 — палец; 9 — шатун; 10 — пила; 11 — винт М14х2; 12 — ролик; 13 — направляющий уголок; 14 — стойка; 15 — штурвал; 16 — втулка; 17 — звёздочка; 18 — гайка М14х2; 19 — контргайка; 20 — звёздочка.
Устанавливаем направляющие – любой прочный ровный металл: двутавр, швеллер, уголок, под них через 0,5 м опоры или анкера для устойчивости. Расстояние между направляющими – диаметр самого большого бревна с запасом – около 0,7 м. Выдерживая геометрию свариваем все вместе. На тележку крепим колеса, раму ленточного механизма, электродвигатель через шкив.
Продумайте механизм изменения горизонтального перемещения пилы относительно бревна. Перемещая тележку относительно закрепленного бревна, срезаем горизонтальный слой древесины – делаем доски.

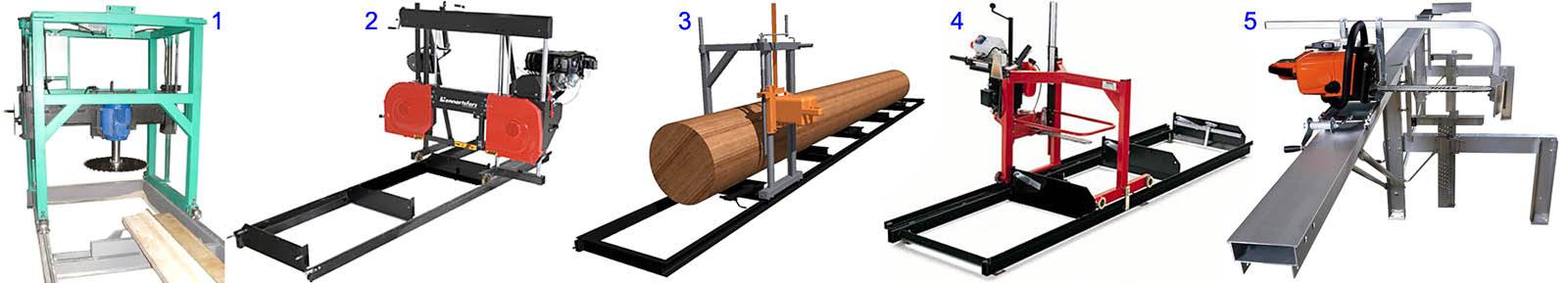

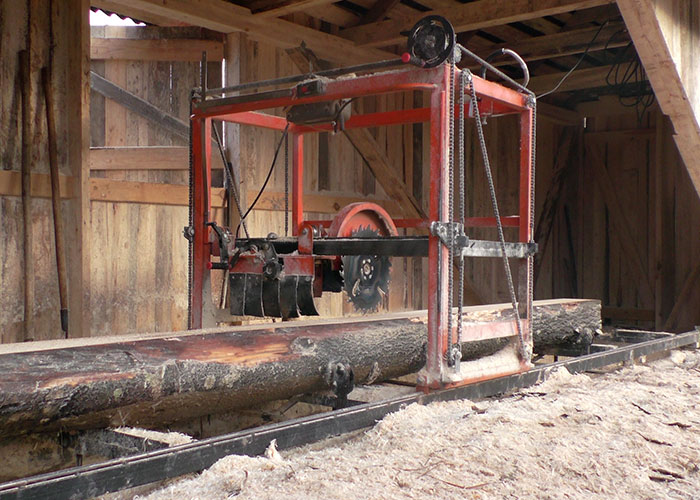

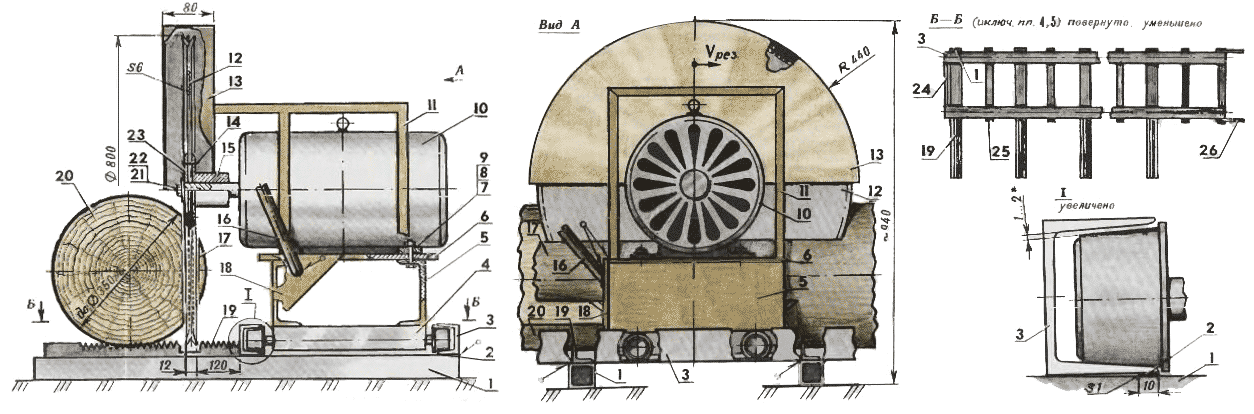

Наибольшее кустарное применение получили дисковые пилорамы благодаря своей универсальности и простоте изготовления. Будем делать дисковую пилораму своими руками. Самое главное — нам понадобится дисковая пила – диск более 500 мм (чем больше — тем лучше). Движителем обычно служит электродвигатель, через повышающий обороты шкив.
1 — шпала основная (стальная труба 80x80x3, 5 шт); 2 — подкладка (стальной лист, 40x10x1.22 шт.); 3 — полотно-направляющая (стальной швеллер № 8, L1750, 4 шт.); 4 — тележка (каретка тельфера); 5 — кронштейн нижний (стальной швеллер № 18, 2 шт); 6 — плита — основание (стильной лист s5); 7 — болт М20) (4 шт.); 8 — шайба Гровера (4 шт.); 9 — гайка М20 (4 шт.); 10 — электродвигатель асинхронный трехфазный (220 В, 5 кВт, 930 об/мин); 11 — кронштейн верхний (стальной уголок 45×45); 12 — полотно дисковой пилы; 13 — кожух защитный (стальной лист s2); 14 — штифт стальной (8 шт.); 15 — ступица дисковой пилы (Ст5); 16 — рукоять упорная (водогазопроводная труба 3/4″); 17 — горбыль отрезной; 18 — косынка упорная (стальной лист s5); 19 — гребенка (стальной уголок 45×45, L400); 20 — бревно; 21 — болт М30; 22- шайба разрезная; 23 — шайба-фиксатор (стальной лист sЗ); 24 — перекладина упорная (стальной уголок 45×45); 25 — шпала укороченная (стальная труба 80x40x3, 6 шт.); 26 — накладка для удлинения полотна (стальной лист 250x180x10, 2 шт.).
Готовится сварная рама, на раму ставится металлическая (реже деревянная) плита с прорезью под диск. Зазоры между диском и плитой – минимальные. К плите снизу крепится вал пилы на подшипниках и шкивом. Шкив электродвигателя и пилы соединяются ремнями (перестраховка при заклинивании пилы) – самодельная дисковая пилорама может работать!
один из вариантов самодельной дисковой пилорамы
Для натяжения ремня используйте вес двигателя с добавлением утяжелителей. Опорную площадку электродвигателя сделайте подвижной соосно валу пилы, с отклонением под тяжестью в противоположную сторону. В качестве движителя часто применяют колесо работающего трактора с приводом на шкив пилы без ремней.
Принципы резания те же, что и в ленточном резе – подаем бревно к режущему диску. После дискового реза поверхность пиломатериала более высокого качества за счет скорости обработки. Дисковые пилорамы бывают вертикальные и горизонтальные – их проще применять в мобильных установках.
Общие сведения об устройстве пилорамы ленточного типа
Рамное оборудование
Это самый простой вид пилорамы, который используется довольно редко. Конструкция остается во время работы неподвижной, при этом требуя передвижения бревна. Активно используется на предприятиях, где требуется обработка большого объема материала.
Минус рамной пилорамы заключается в установке конструкции, ведь для этого требуется заливка многотонного фундамента. Толщина реза в основном неудовлетворительна, ведь составляет более 5 миллиметров, а это образует большой объем отходов. Но, при этом, существенным преимуществом является неприхотливость при обслуживании, стабильность, производительность и надежность.
Какая пилорама наиболее подходит именно для Вашего предприятия выбирать Вам самим. Всё зависит от того насколько высоки Ваши возможности и желания.
Дисковая пилорама
Дисковая пилорама — это станок для переработки древесины вертикального или углового пиления, отличная альтернатива ленточной пилорамы.
Угловая дисковая пилорама дает возможность распила сразу в двух направлениях: поперек бревна и вдоль бревна. Дисковыми пилами на углопильных дисковых пилорамах обрабатывается древесина диаметром от 70 мм. Угловая пилорама не требует монтажа на специальную платформу. Единственное условие бесперебойной работы дисковой пилорамы углового пиления – отсутствие воздействия осадков на устройство.
Горизонтальная дисковая пилорама не менее распространены в сфере деревообработки. Такие пилорамы разбираются и легко транспортируемы. Главное достоинство горизонтальных дисковых пилорам — отсутствие холостого хода. Работать на горизонтальной дисковой пилораме могут люди, не обладающие специальными навыками. Управление осуществляется с помощью пульта управления.
Пилорамадисковаявертикальная необходима для производства бруса и досок. С помощью дисковой пилорамы вертикальной можно получить за один проход уже готовый пиломатериал.
Пилорама дисковая с кромкообрезнойблок — это механизм, присоединяющийся к основной каретке дисковой пилорамы для получения обрезного пиломатериала в одну обработку.
Двухдисковая пилорама — это высокопроизводительные станки, которые позволяют обрабатывать пиломатериал двумя дисковыми пилами.
Типы и устройство
Ленточная
Наиболее распространенная разновидность. Отличается не слишком высокой производительностью, безопасностью, несложным устройством. Благодаря этому широко используется в подсобном хозяйстве.
Состоит из:
- станины;
- направляющих;
- рамы;
- колес;
- полотна;
- двигателя.

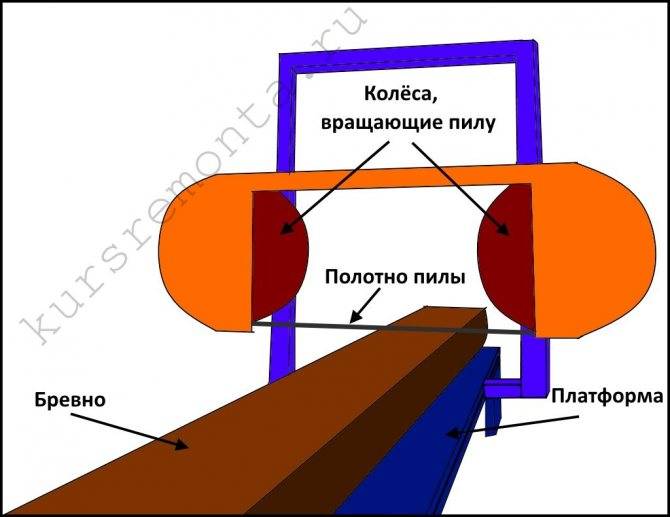

Колеса расположены на подвижной раме и вращаются в одном направлении за счет энергии двигателя. На них натянуто полотно пилы, которое движется вместе с ними в горизонтальной плоскости. На станине закреплены направляющие, на которых располагается бревно.
Чтобы срезать часть бревна и получить доску, колеса с полотном опускают на нужную высоту и начинают двигать раму, пока механизм не срежет нужное количество дерева.
Дисковая
Конструкция этого типа пилорамы напоминает устройство ленточной. Разница в том, что для резки дерева используется диск. Он также закреплен на раме.
Дисковая пилорама может обладать высокой производительностью, которой добиваются благодаря установке нескольких дисков одновременно. На устройствах, которые используются в профессиональной деревообработке, их количество может достигать 5 – 6. Это позволяет нарезать бревно на доски за один проход рамы вдоль него.
Модели с несколькими дисками имеют один существенный недостаток. На них сложно регулировать расстояние между режущими частями и, как следствие, устанавливать нужную толщину доски.
Среди дисковых пилорам выделяют угловые. Их используют для распилки толстых бревен, которые диск не в состоянии пройти насквозь. Также устройства применяют для получения пиломатериалов небольшой ширины. Принцип работы угловой пилорамы состоит в том, что она делает несколько надрезов на заготовке, но не распиливает ее до конца. Затем эти надрезы срезают, получая доски необходимой ширины.
Угловые станки обычно имеют 2 и более дисков, причем часть из них работает в вертикальной плоскости, а часть – в горизонтальной.
Рамная
Состоит из:
- станины;
- направляющих;
- рамы;
- колес;
- нескольких пил;
- двигателя.
При этом пилы в раме расположены в вертикальной плоскости и совершают возвратно-поступательные движения. Сама рамка едет вдоль станины с помощью колес, приводимых в движение двигателем.
Механизм работы следующий:
- Бревно твердо закрепляют на станине с помощью имеющихся там струбцин.
- Запускают двигатель.
- Рамка начинает ехать по станине, а пилы – совершать возвратно-поступательные движения в вертикальной плоскости.
На выходе получается несколько досок. Их количество зависит от числа полотен. Их может быть от 4 до 6.
Мнение эксперта
Левин Дмитрий Константинович
Эксперт по столярным инструментам
Рамная пилорама – достаточно сложное и дорогое устройство, поэтому мало подходит для личного использования на приусадебном участке. Агрегаты этого типа применяют на деревообрабатывающем производстве.

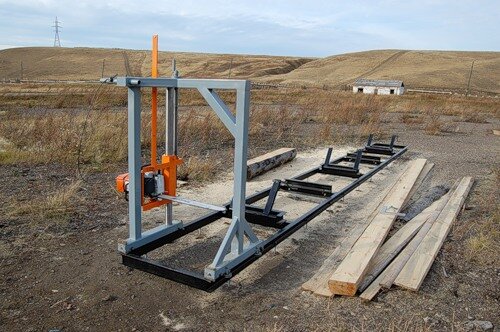

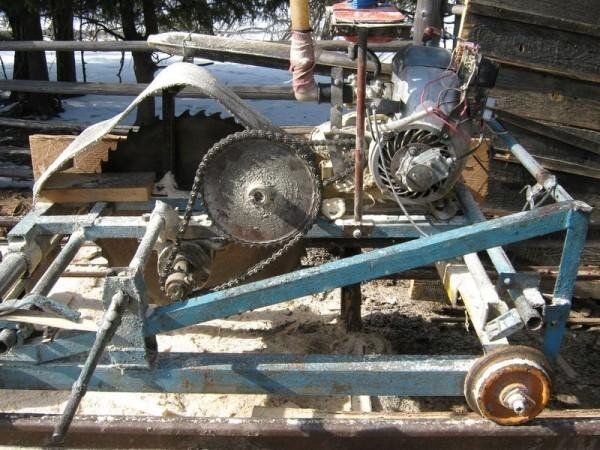

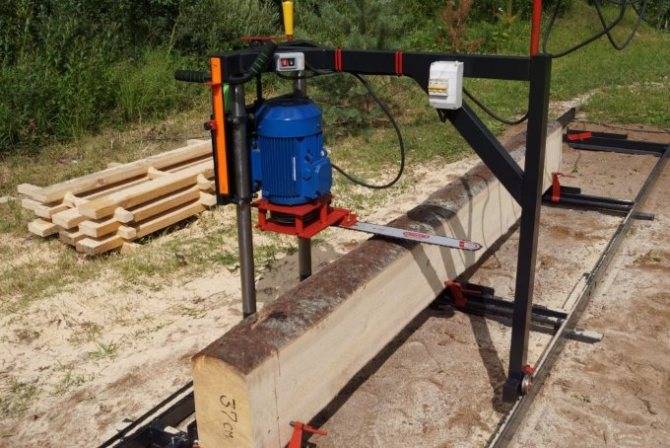

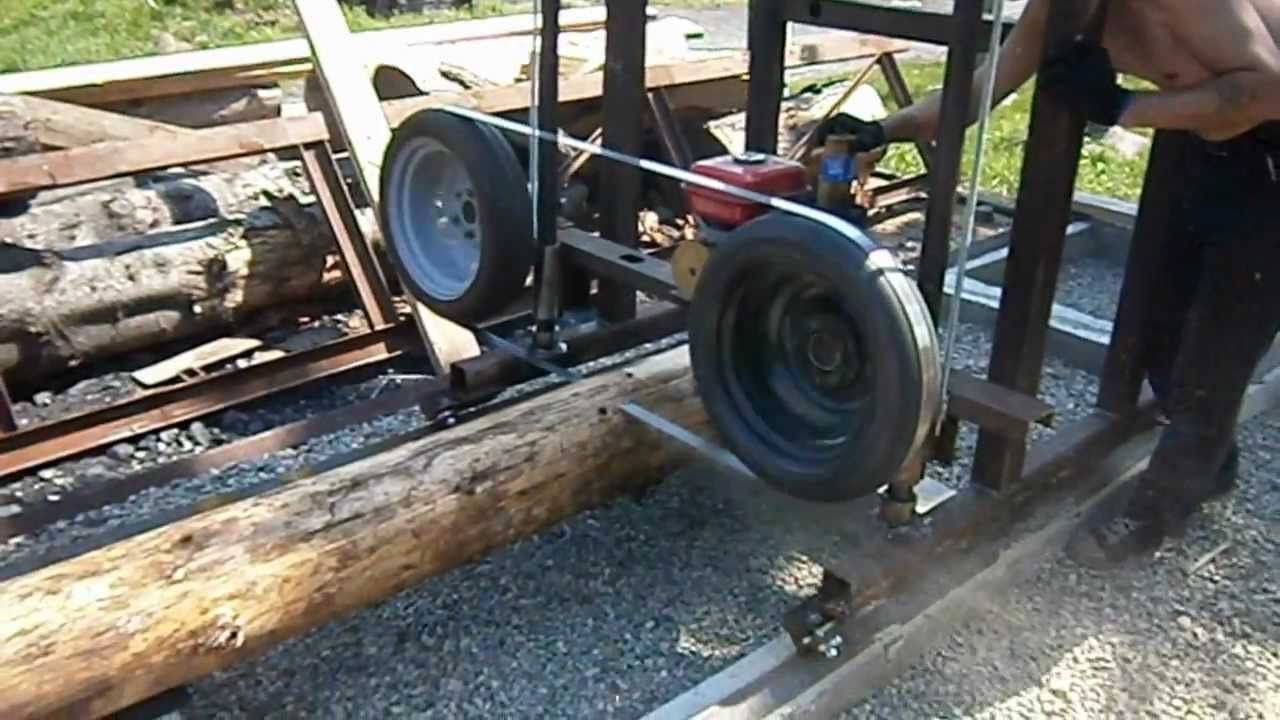

Мобильная шинная пилорама своими руками
Самодельная и мобильная шинная пилорама позволяет распиливать бревна диаметром 35 см в диаметре на доски и брус , самостоятельно для своих хозяйственных нужд. Простота конструкции и мобильность цепной пилорамы собранной своими руками по образу «PORTAMILL» решат проблему дорогостоящих пиломатериалов, потому что распускать бревна на доски и брус самому намного выгоднее. Для изготовления мобильной пилорамы понадобится проф труба 40 х 20 х 2 мм в количестве 2 шт длинною по 6 метров каждая, для направляющей лестницы. Ручка толкателя сделана из проф трубы с сечением 30 х 30 длинна составляет 1500 мм. Тележка на которой установлены ролики и крепление подъемного механизма пилы и сам толкатель, сварена из профиля и отделана листовым металлом толщиной 3 мм. Подъемник сделан из проф трубы 40 х 40 мм длинной 700 мм и дополнительно 450 мм для фиксации толкателя из трубы 30 х 30 мм , шпилька М-18 длинна 700 мм, все остальные материалы, уголок, труба и прочее, вообщем что было под рукой-то и пошло в дело)
Три верхних ролика для тележки заказывались у токаря, в качестве роликов фиксирующих тележку в нижней части стоят подшипники на болтах М-10.
Пилорама предназначена для бытовых нужд по хозяйству. Бензопилу рекомендуется брать с объемом двигателя не менее 50 см³ у меня установлена «Stihl 660» цепь под углом 10° . Длинна направляющей лестницы составляет 4700 мм.
Основные преимущества самодельной пилорамы-это конечно же мобильность, а именно направляющая лестница с легкостью размещается на багажнике легкового автомобиля, тележка с подъемным механизмом располагаются в багажнике, тоесть такую пилораму легко транспортировать на дальние расстояния и производить распиловку древесины непосредственно в выделенной делянке (лесу) предварительно расчистив и выровняв площадку под установку направляющей лестницы. На втором месте естественно удобство использования, потому как нет необходимости поднимать бревно как на стандартных пилорамах логосоль и удобно регулировать толщину доски. Линейка еще не установлена, потому как не хватило времени.
Оригинал пилорамы попался на просторах интернета (Цепная пилорама Portamill) Собирал без чертежей по картинке (на глаз) по месту как счел нужным внес свои коррективы. Себестоимость пилорамы (без цепной пилы) составляет порядка 5 тысяч трублей
- сварочный аппарат
- дрель
- УШМ(болгарка)
- набор гаечных ключей
- напильник
- слесарный и измерительный инструмент
- уровень
Материалы
- проф труба для направляющей лестницы 40 х 20 х 2 мм 2 шт длинной по 6 метров каждая
- труба 30 х 30 мм для ручки толкателя, длинна 1500 мм
- листовое железо толщина 3 мм
- подъемник 40 х 40 мм длинна 70 см
- фиксатор толкателя (труба) 30 х 30 мм длинна 45 см
- шпилька М-18 длинна 70 см
- подшипники
- ролики
- болты М-10
- краска
- тросик
