Опалубка для ленточного фундамента своими руками

Способы экономии при проведении строительства

Изготовление опалубки для ленточного фундамента требует использования большого количества материала для изготовления щитов. Особенно вопрос остро стоит при большом периметре и глубине фундамента. Но существуют способы, позволяющие сэкономить на изготовлении опалубки: при этом ее делают только для части ленты основания.

Используемые варианты экономии материала на изготовлении щитов представлены далее в таблице.

№	Способы экономии и их реализация
1	Послойная заливка	Вертикальная разбивка
2	смысл заключается в создании фундамента из нескольких горизонтальных слоев	в этом случае ленту основания делят на несколько частей (2-3) по периметру
3	в зависимости от необходимой экономии рабочий процесс разбивается на нужное число частей (2-3), определяемое высотой основания	работа начинается с монтажа опалубки на выбранном участке, при этом по ее бокам устанавливают «заглушки»
4	сначала выставляют щиты уменьшенной длины и арматурный каркас по рабочему объему основы	после внутри конструкции создают армирующий каркас, выдвигая его горизонтальные прутья за края щитов на 50-60 см
5	по их высоте выполняют заливку бетоном	выполняют заливку созданной формы раствором бетона

При послойной заливке опалубку следующего уровня монтируют с небольшим захватом нижнего яруса. Конструкция держится на шпильках предыдущего ряда, поэтому их следует выставлять на одном уровне. Весь процесс монтажа последующих ярусов проходит быстрее, чем первого.

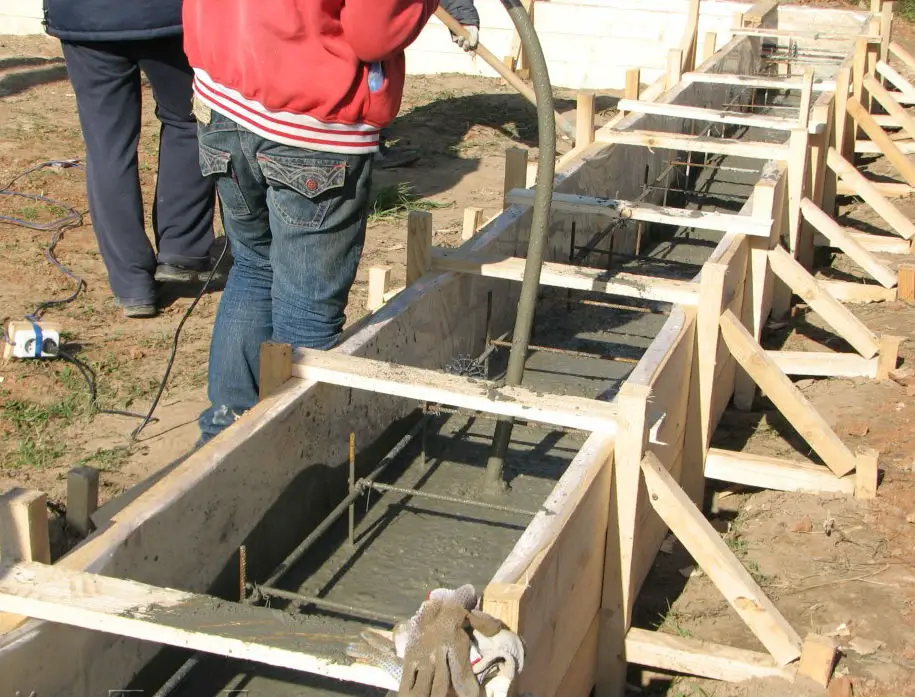

Когда проводят заливку, используя разбиение ленты на участки по вертикали, тогда места стыков не должны на противоположных сторонах основы находиться друг против друга. Сами участки соединений рекомендуется делать не гладкими, а щербатыми. Это увеличит силу сцепления бетона разных участков.

Схема вертикального способа заливки

Чтобы защитить деревянные, фанерные щиты или конструкции из ОСП от воздействия присутствующей в растворе воды, их предварительно покрывают со стороны заливки плотной полиэтиленовой пленкой. Ее фиксируют по боковым граням материала с помощью скоб и степлера. Такой способ позволяет продлить срок эксплуатации опалубки. Также боковые поверхности фундаментных стен получаются ровными, что ускоряет проведение дальнейших работ по теплозащите и влагоизоляции основы.

Сборка опалубки и каркаса

Разновидности конструкций: несъемная и съемная опалубки для фундаментов

В настоящее время можно встретить два типа опалубок. Различают съемные и несъемные конструкции. Каждый вариант имеет свои преимущества и недостатки, которые не стоит игнорировать. Рассмотрим более подробно эти разновидности.

Съемные. Такой тип конструкции демонтируется после застывания основания постройки. В будущем все конструктивные элементы, используемые для сборки формы, можно применять повторно. Для организации такой опалубки чаще всего применяются деревянные материалы.

Этот вариант является стандартным и используется при заливке фундаментов разной сложности. Для выполнения отдельных элементов здания также подходит съемная опалубка. Для стен и потолков такая технология применяется не менее часто.

Несъемные. Формирующие опалубки данного типа, в отличие от предыдущего варианта, не разбираются. Такие конструкции отличаются технологичностью и имеют некоторые преимущества перед стандартными формами.

Изготавливаются несъемные конструкции из полимерных материалов разной степени технологичности. Самое большое распространение получили пенополистирольные формы. Это связано с тем, что данный материал отличается приемлемой стоимостью. Такие опалубки используются при строительстве монолитных строений как наиболее целесообразный вариант.

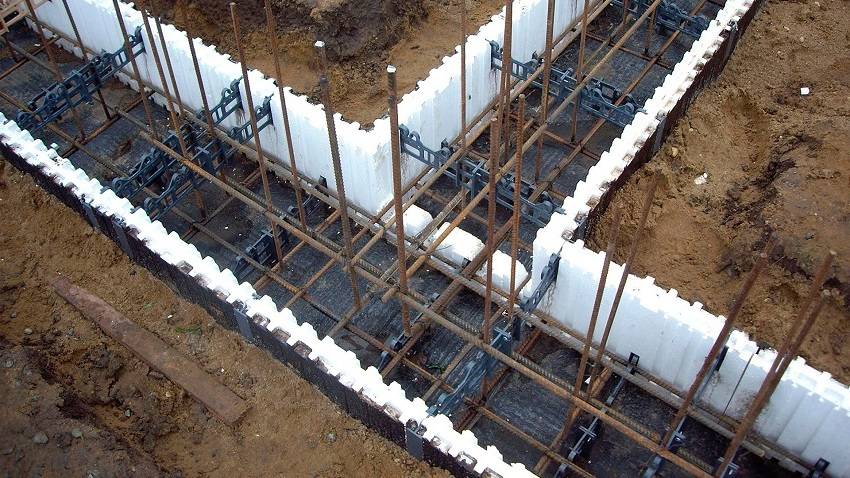

Несъемная опалубка из пенополистирола — многофункциональна и надежна

Отдельно стоит упомянуть о несъемных формах, выполненных из древесины. Для того чтобы более наглядно оценить различия разнообразных конструкций, рекомендуется изучить их фото. Опалубка такого типа применяется чаще всего в том случае, когда нужно выполнить узкий банный фундамент, располагающийся на незначительной глубине. После заливки бетона такую конструкцию попросту засыпают грунтом.

Комбинированная опалубка: особенности конструкции

В некоторых ситуациях для формовки основания здания применяют комбинированные конструкции. Смешанный вариант, включающий в себя элементы съемных и несъемных опалубок, рекомендуется использовать в том случае, если постройка сооружается на сыпучем грунте.

Такая опалубка дома включает в себя два слоя: наружный и внутренний. С внешней стороны используются стандартные формы, которые собираются из досок. В свою очередь, внутренняя сторона представлена пенополистиролом. Для фиксации полимерного материала к грунту применяются гвозди длиной 200 мм. Стыковка пенополистирола с деревянным материалом производится с помощью саморезов.

Основным преимуществом комбинированной конструкции можно назвать то, что она выполняет и вспомогательную, и теплоизоляционную функцию. Фундамент защищается с боков и со стороны подошвы.

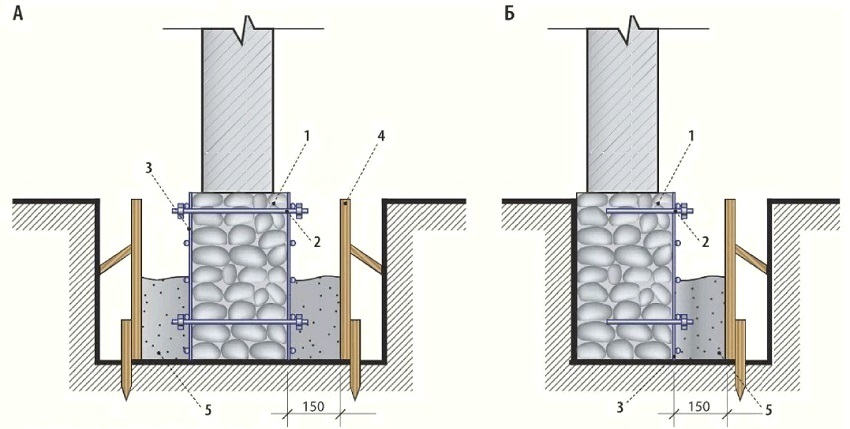

Схема двустороннего (А) и одностороннего (Б) укрепления фундамента: 1 — бутовый фундамент, 2 — анкер, 3 — арматурная сетка, 4 — опалубка, 5 — бетонная смесь

При монтаже такой опалубки вокруг дома своими руками необходимо помнить, что теплоизоляцию можно организовать или в подземной части, или же на всю глубину основания. В том случае, если пенополистирольные элементы располагают на всю глубину, то нужно позаботиться об организации креплений. Для этого в них заранее вставляются дюбели, позволяющие зафиксировать блок на бетонной поверхности.

Установка опалубки на прочных грунтах

Прочный грунт может сам играть роль опалубки. В таком случае щиты устанавливаются только для формирования надземной части фундамента.

Стенки траншеи в этом случае тщательно выравниваются и накрываются гидроизоляционным материалом. Деревянные щиты опалубки монтируются по краю траншеи (устройство опалубки для фундамента своими руками). Их закрепляют раскосами, изготовленными из брусков и обрезков доски.

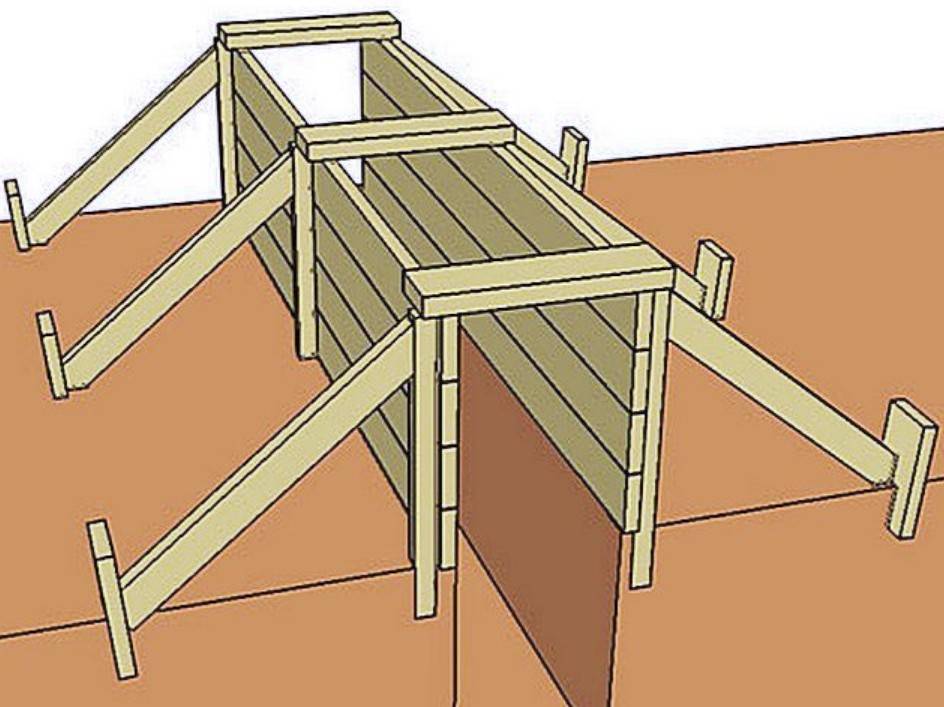

Для увеличения прочности раскосы можно прибить к кольям, предварительно вбитым в грунт на расстоянии одного метра (не менее!) от края траншеи. Иногда их используют просто для упора. В таком случае конструкция опалубки не имеет жесткого соединения с упорными колышками.

Количество раскосов обычно соответствует числу вертикальных брусков опалубки. Для усиления устойчивости деревянной формы противоположные элементы скрепляются брусками – перемычками. Они устанавливаются с шагом 0,5-1,0 м.

В процессе монтажа щитов необходимо следить за их положением: отклонения от вертикали, выгибы и прогибы не допускаются. Для контроля можно использовать рейку, строительный уровень или правило. Длина любого из них должна составлять 2 метра.

Максимально допустимые отклонения:

по вертикали – не более 5 мм/м высоты опалубки;
от плоскости (местные отклонения) – не более 3 мм для доски и 2 мм – для фанеры;
смещение оси опалубки относительно проектного положения ленты фундамента – не более 10 мм.

Внутреннюю (лицевую) сторону опалубки следует покрыть гидроизоляционным материалом с напуском на дно траншеи. Это поможет защитить его от разрыва в процессе заливки.

Верхний край гидроизоляции перехлестывают через край опалубки наружу и закрепляют при помощи строительного степлера. Если этого не сделать, материал может сползти внутрь под воздействием бетонной массы.

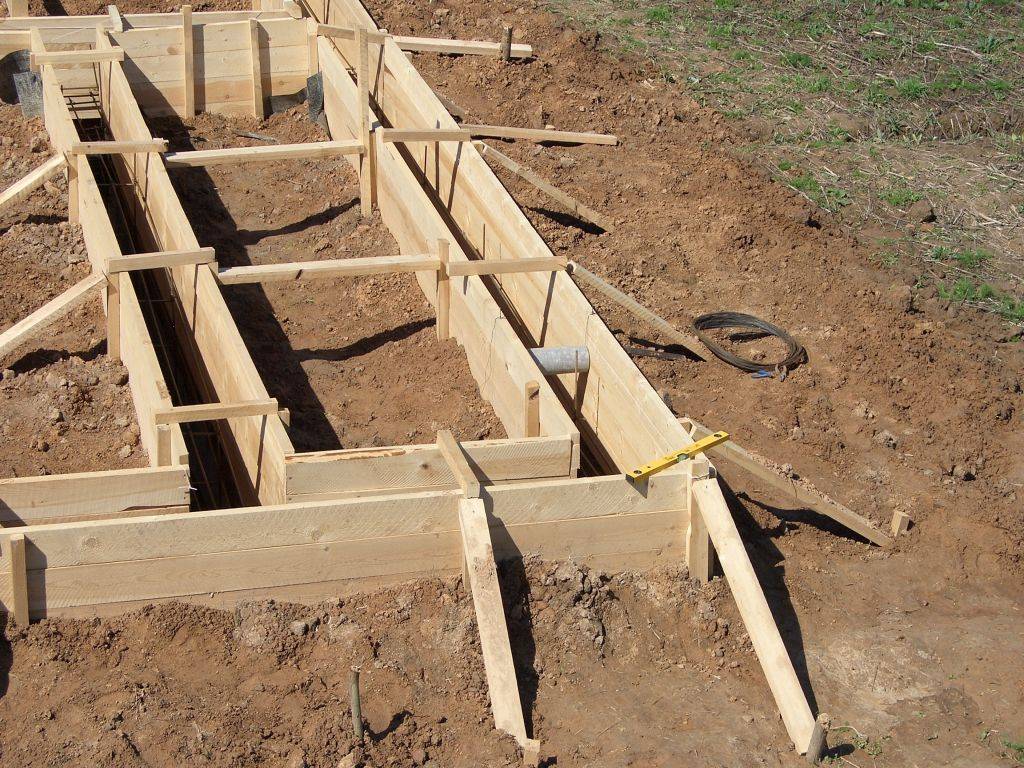

Возведение опалубки из досок

Наиболее распространенный вариант – возведение опалубки под небольшие объекты из дерева. Здесь используются доски шириной в 15 и толщиной в 2,5 см. На их изготовление идут хвойные породы деревьев: ель, сосна, лиственница. Не рекомендуется использование березы, потому что она может растрескаться. Дубовая древесина тоже не подходит, т.к. дерево выделяет кислоты, которые не позволяют бетону затвердеть. Чтобы поставить опалубку, нужно использовать сырую древесину, потому что сухой материал быстро вытянет влагу из бетона. В результате чего он будет дольше застывать, качество заметно ухудшится. Поэтому, перед тем как установить опалубку, каждую доску следует обильно увлажнить. Дальнейшее строительство опалубки происходит следующим образом:

Из заранее подготовленных досок нужно собрать щиты нужных размеров.
Готовые секции водружаются в траншею. Щиты должны на 5 см превышать уровень фундамента.
Доски связываются их же обрезками либо специальными деревянными брусками размером 5х5 см.

Выбор материала для опалубки

Опалубка — это каркас, полость которого заливают бетоном. После его схватывания вспомогательную конструкцию разбирают (съемная опалубка) или она остается на прежнем месте и будет составной частью возводимого строения (несъемная).

В первом варианте используются новые листовые материалы, предназначенные для других целей. Но в этом случае внутренние стенки каркаса укрывают уложенными внахлест полотнами плотной полиэтиленовой пленки, которую фиксируют к щитам скобами и строительным степлером

Эта мера предосторожности защитит материалы от загрязнения цементно-песчаным раствором

Для устройства опалубки можно использовать:

Обрезные или необрезные доски;
Листы фанеры или ОСБ;
Плоский шифер;
Цементно-стружечные плиты (ЦСП);
Пенопласт толщиной не менее 5 см;
Щепоцементные плиты (фибролит);
Металлические листы толщиной от 2 мм;
Пластиковые полотна высокой прочности.

Как использовать лазерный уровень

Этот инструмент пригодится при выполнении большинства разметочных, монтажных и отделочных работ.

Принцип работы уровня прост: он показывает идеально ровную горизонтальную линию за счет самовыравнивающегося механизма, находящегося внутри прибора.

Посмотрите дополнительное видео:

Правильное использование уровня заключается в выполнении нескольких несложных рекомендаций:

Предварительно устраняют все препятствия на пути следования линии лазера;
Не рекомендуется превышать указанное в инструкции к прибору оптимальное расстояние от уровня до объекта;
Прибор должен быть установлен на ровной плоскости или штативе;
Если отсутствует функция самовыравнивания, пред началом работ настраивают нивелир с помощью встроенного пузырькового уровня.

Соблюдая изложенных выше рекомендации по выравниванию опалубки, можно безупречно выполнить весь комплекс разметочных и монтажных работ.

Советы специалистов по выставлению опалубки

Изготавливать каркас нужно на отдельном участке, на ровной поверхности. Полностью конструкция собирается на месте укладки фундамента, в траншее.

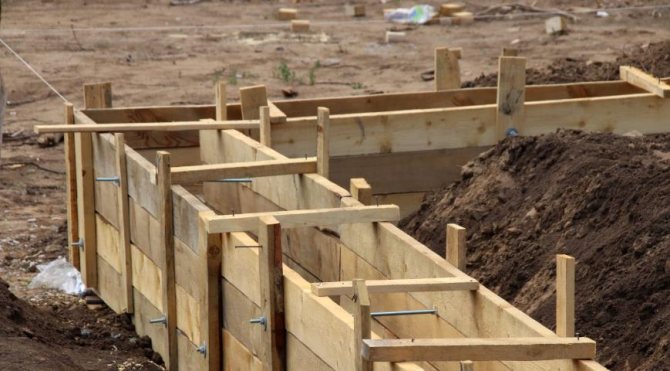

Чтобы усилить опалубку, устанавливаются стяжные элементы по всему периметру конструкции через каждый метр

Можно сократить расстояние между распорками для повышения прочности опалубки.
Верхний слой опалубки важно правильно выровнять по уровню. Если этого не сделать, работу придется переделывать.
Доски нужно подгонять максимально близко друг к другу, чтобы не было щелей.

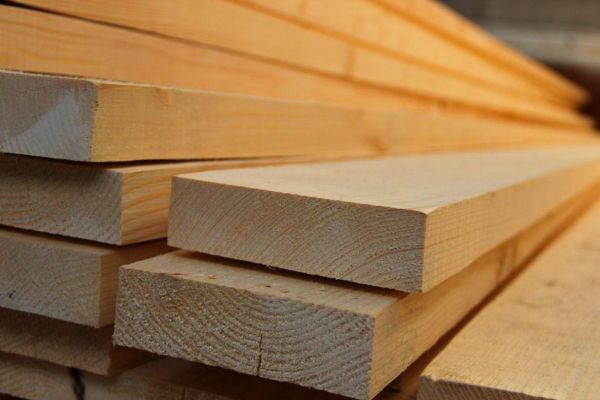

Правильно выбранные доски для опалубки – это залог качественной работы и надежности готовой конструкции

Выбирайте материал без щелей, с ровной поверхностью.

Нижний край опалубки должен плотно прилегать к почве. Если конструкция будет отходить от поверхности земли, то фундамент окажется неровным.

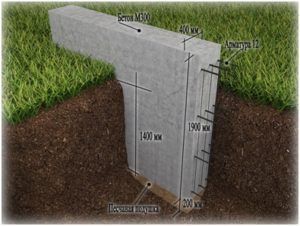

Нельзя забывать про армирование фундамента. Чтобы в фундаменте не образовалось трещин, часть отрезка от сетки должна стать началом другого отрезка.

Правильно соорудить конструкцию опалубки нетрудно при наличии стандартного набора инструментов (пила, топор, молоток) и крепежных элементов (гвозди и саморезы). Сэкономить получится в случае использования обычных досок, оставшихся после ранее проведенных строительных работ. Для создания долговечной и надежной опалубки рекомендуем использовать металл или железобетон – материалы, сохраняющие свойства на протяжении 100 и более лет.

Выставить опалубку по уровню можно несколькими способами. Правила проведения работ отражены в специализированной документации: СНиП 3.01.03-84 «Геодезические работы в строительстве» и СНиП 2.03.01-84 «Бетонные и железобетонные конструкции».

В большинстве случаев индивидуальным застройщикам некогда изучать правила и нормы. Потому наиболее полезны рекомендации строителей, основанные на требованиях СНиП и оптимизированные под разные условия выполнения работ по заливке бетона.

Основные этапы создания опалубки под фундамент

Многие задаются вопросом, как сделать опалубку для фундамента с минимальными затратами и в краткие сроки. Это вполне реально. Просто необходимо придерживаться некоторых приемов, которые помогут создать надежную конструкцию своими усилиями.

Опалубка бывает съемной и несъемной. Первая является более распространенной. Это поясняется тем, что в большинстве случаев внешняя сторона фундамента подвергается облицовке.

Правильная опалубка предполагает создание ровных и гладких внутренних стенок, предназначенных для поддерживания жидкого бетона. Благодаря этому значительно легче осуществить последующую отделку и гидроизоляцию фундамента.

Основным материалом для возведения съемной опалубки своими руками являются обрезные доски (толщиной 5 см), металлические или фанерные листы. Изготовление несъемной конструкции осуществляется из пенополистирола. Основной плюс такой опалубки – повышение теплоизоляционных свойств фундамента.

К основным этапам установки опалубки относятся:

очистка траншеи от мусора;
выравнивание участка;
изготовление щитов из досок;
размещение их по периметру траншеи;
проведение гидроизоляционных работ;
укрепление конструкции.

Съемная опалубка из деревянных досок

ОпалубкаСъемная опалубка из деревянных досок

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

Пример деревянной опалубки для монолитного строительстваДля съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеруОпалубка

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

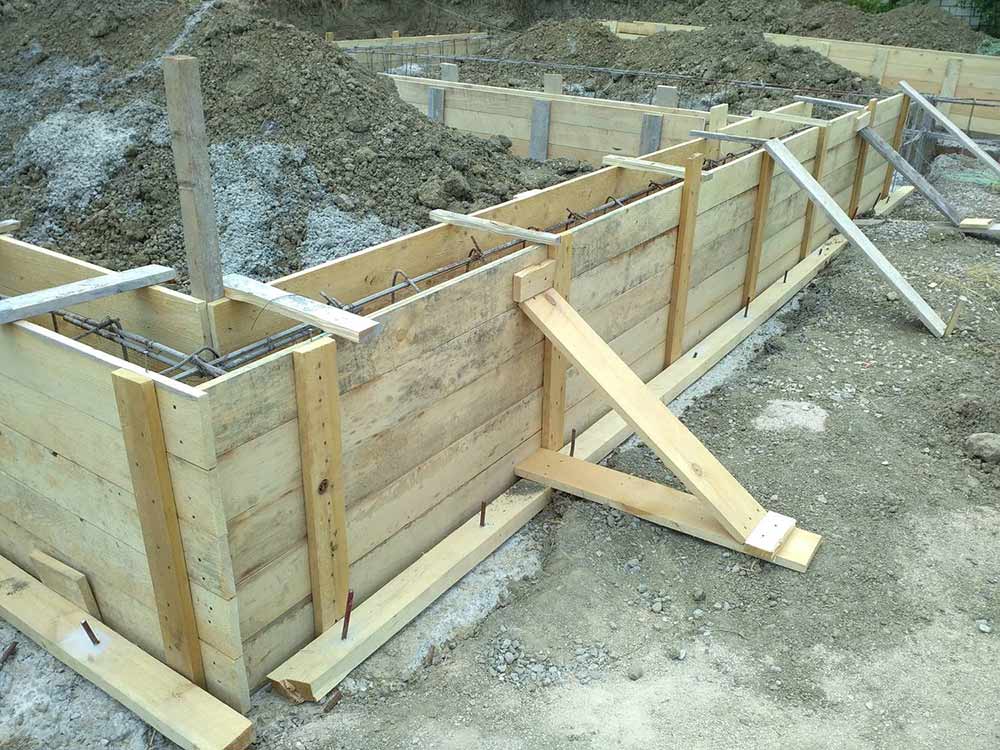

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

Опалубка фундаментаСхема армирования фундаментаУстройство опалубки

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.

Удачной работы!

Укрепление опалубки

Многие начинающие застройщики могут и не представлять, какие огромные распирающие силы действуют на опалубку при заливке бетона. Обратимся к цифрам.

Я недавно залил плиту высотой в 25 см. Конструкция просто лежала на земле, в углах крепилась на саморезы, местами была подпёрта камнями и кирпичами – нигде ничего не выдавило и не сдвинулось. Но, что годится в моём случае, не пройдёт при литье высокой ленты фундамента.

Такой пример. По СНиП III-15-76 давление на стенку = PхH. Отсюда: 2500х0.25=625кгс/кв.м. Если 1 погонный метр опалубки имеет площадь 0.25х1=0.25 кв.м, то давление на 1 погонный метр будет 625х0,25=156 кг/м.п., с учётом вибрирования бетона 200кгс/м.п.

Крепление опалубки для фундамента.

Если высота щита равна 0.9 м и выгрузка бетона производится из бетононасоса, то, по тому же СНИПу, давление составит 2500х0.9+400=2650 кгс/м2. Отсюда: давление на 1 погонный метр составит 2385 кгс/м.п. Разница просто огромна!

Но бывает так, что конструкция, даже правильно стянутая металлическими шпильками, «даёт течь». Причём не выдерживает резьбовой элемент шпильки. Резьбу или сминает, либо «отстреливает» гайку. Так происходит потому, что при стягивании промышленной опалубки используются специальные виды шпильки, с усиленными гайками и увеличенным диаметром шайбы.

В частном домостроительстве используются обычные резьбовые шпильки – М8/М10/М12 и гайки, купленные на ближайшем строительном рынке. Шпилька класса 8.8, диаметром в 10 мм, по ГОСТу обязана выдержать нагрузку в 6.7 т, но в обычной продаже, в основном, идут шпильки с «проваленными» диаметрами и формой резьбы не по ГОСТу. Качество металла тоже низкое, в лучшем случае такая шпилька выдержит рабочую нагрузку в 1.5 т.

Для фундамента я покупал шпильки на М8. Мне захотелось проверить, какую фактическую нагрузку они выдержат. Я испытал их на разрывной машине. Результат: при одной накрученной гайке, при нагрузке примерно в 100 кг, произошло срезание (смятие) резьбы шпильки. При накрученных двух гайках шпилька выдержала нагрузку (сорвало резьбу, но сама шпилька осталась цела) уже в 500 кг.

Вывод: чтобы шпилька «работала», необходимо с каждой её стороны накрутить по две гайки. Либо использовать специальные гайки увеличенной длины.

Правда, это ещё не гарантирует, что шпилька «включится в работу» на 100%. Необходимо расставить шпильки так, чтобы они давали максимальный эффект.

Я «прогнал» два варианта расстановок шпилек в опалубке в специальной программе. И вот что получилось: возьмём деревянную вертикальную стойку 50х100 мм. Ставим её к щиту ребром, высота 2.3 метра. Задаём нагрузку – 10 кНм (4 кН — от глубинного вибратора, 6кН — давление столба бетона 2.3 метра). Стягиваем опалубку тремя шпильками, с расстоянием в 70 см. Первая шпилька от низа — на высоте в 50 см. Получаем картину прогибов и напряжений в балке.

Советы и рекомендации

К процессу укрепления (усиления) фундаментной опалубки следует подходить тщательно и внимательно. При выполнении нужно принимать в расчет:

Тип конструкции. Съемную усиливают без учета эстетичности конструкции. К несъемной же следует подходить аккуратно, с использованием малозаметных либо совсем невидимых креплений, потому как она станет неотъемлемым элементом будущего строения, зачастую неся декоративную нагрузку.
Материал опалубочного оборудования. Чтобы зафиксировать доски, дощатые щиты, можно использовать и деревянные, и металлические элементы.

Объединять бетонные плиты нужно свариванием имеющихся конструкционных закладных деталей. Пенополистирольные панели собираются пазогребневым способом и усиливаются резьбовыми стяжками.

Давление бетона, Это значение, которое зависит от габаритов возводимого фундамента (ширина, глубина), а также состава рабочей смеси и высоты заливки.

Эти факторы только часть нюансов, которые требуют учета в процессе монтажа и усиления опалубок для фундаментных конструкций под частные домостроения, хозяйственные постройки, объекты промышленного либо другого назначения.

Поэтому при неуверенности в своих силах и навыках неспециалистам лучше не заниматься самодеятельностью и обратиться за созданием качественного основания для будущего строения к строителям с опытом.

Монтаж опалубки в слабых грунтах

Неустойчивые, рыхлые грунты опалубкой для ленточного фундамента (устройство мелкозаглубленного ленточного фундамента) служить не могут. В таких случаях приходится устанавливать щиты на всю высоту монолита.

Ширина траншеи должна быть достаточной, чтобы ее стенки не стесняли строителя в процессе работы. Ее стенки выполняются с наклоном от дна в сторону, противоположную ленте (поперечный разрез траншеи имеет вид корыта).

Установка опалубки на слабых грунтах отличается от первого случая наличием дополнительных раскосов, устанавливаемых в нижней части конструкции. Опорные колышки для верхних раскосов забиваются на расстоянии не менее 1 метра от края траншеи.

Если щиты опалубки выполнены из фанеры на каркасе из брусков, желательно стянуть противоположные щиты резьбовыми шпильками. Отверстия под них сверлятся в фанере, а не в брусках. Внутрь опалубки помещают отрезки стальной трубы длиной, равной ширине ленты монолита.

Шпильки вставляются в эти втулки. Когда приходит время разбирать опалубку, шпильки легко вынимаются, а втулки остаются в фундаменте навсегда. Отверстия следует заделать цементным раствором.

Как устроена конструкция?

Форма для раствора может быть возведена из разных материалов. К ним относится древесина, металл, железобетон и даже пенополистирол. Устройство опалубки из каждого такого материала имеет свои преимущества и недостатки.

Деревянная

Этот вариант является самым экономичным – он не требует специального профессионального оборудования. Такую опалубку можно изготовить из обрезных досок или листов фанеры. Толщина доски должна колебаться в пределах от 19 до 50 мм в зависимости от необходимой прочности щита. Однако дерево довольно сложно установить таким образом, чтобы под давлением бетона не появлялись щели и зазоры, поэтому этот материал требует дополнительной фиксации вспомогательными упорами для усиления.

Металлическая

Эта конструкция – долговечный и надежный вариант, для которого нужны стальные листы толщиной до 2 мм. Существуют определенные преимущества такой конструкции. Во-первых, благодаря гибкости стальных листов можно возводить сложные элементы, и они останутся герметичны, к тому же обладают высокой гидроизоляцией. Во-вторых, металл подходит не только для ленточного, но и для других видов опалубки. Ну и, наконец, выступающую над землей часть опалубки можно задекорировать различными способами.

Из недостатков этой конструкции, кроме сложности обустройства и дороговизны материалов, стоит отметить высокую теплопроводность и значительный удельный вес, а также трудоемкость ее ремонта (понадобится аргонная сварка).

Железобетонная

Самой дорогой и тяжелой конструкцией является железобетонная опалубка. К ней необходимо дополнительно приобрести или можно взять в аренду профессиональное оборудование и элементы крепежа. Тем не менее этот материал встречается не так уж и редко за счет своей прочности и срока службы, а также возможности сэкономить на расходе бетонного раствора.

Из ЭППС (экструзионного пенополистирола)

Материал тоже из высокой ценовой категории, однако он набирает все большую популярность за счет разнообразия форм и размеров, небольшого веса и высоких тепло- и гидроизоляционных свойств. Его легко монтировать своими руками, и с такой работой справится даже новичок.

Также существует вариант возведения опалубки из листового волнистого шифера. Однако этот вариант сложно утеплить и укрепить должным образом, поэтому его используют довольно редко и только в том случае, если нет под рукой другого материала. А использование дорогостоящих пластиковых щитов, которые снимаются и переносятся на новый участок, оправдано только в том случае, если планируется возведение как минимум десятка различных фундаментов.

Конструкция мелкощитовой опалубки довольно стандартна для любого материала и состоит из нескольких основных элементов:

щитов определенного веса и размера;
дополнительных фиксаторов (стоек, распорок);
крепежей (ферм, замков, схваток);
различных лестниц, ригелей и подкосов.

Для крупногабаритной опалубки, возводимой при строительстве тяжелых многоэтажных конструкций, кроме вышеперечисленных, необходимы следующие дополнительные элементы:

подкосы на домкрате, чтобы выставить щиты по уровню;
подмости, где будут стоять рабочие;
болты для стяжки щитов;
различные рамы, стойки и связи – для устойчивости тяжеловесной конструкции в вертикальном положении.

Существуют также подъемно-переставные опалубки, применяемые для высоких башен и труб, а также балочные и балочно-щитовые варианты, различные сложные конструкции для возведения тоннелей и длинных горизонтальных сооружений.

В зависимости от конструктивных особенностей опалубка также разделена на несколько видов.

Съемная. В этом случае щиты демонтируются после застывания раствора.
Несъемная. Щиты остаются в составе фундамента и выполняют дополнительные функции. Например, пенополистирольные блоки утепляют бетон.
Комбинированная. Этот вариант выполнен из двух материалов, один из которых по окончании работ снимается, а второй остается.
Скользящая. За счет поднятия щитов по вертикали монтируется стена цоколя.
Разборно-переносная. Она применяется профессиональными строительными бригадами. Такая опалубка из металлических или пластиковых листов может использоваться до нескольких десятков раз.
Инвентарная. Состоит из листов фанеры на металлическом каркасе.

Полезные советы

Преследуя максимальную выгоду при сборке фундаментной опалубки, а также из-за недостатка опыта, в процессе работы многие допускают досадные ошибки:

если для постройки был выбран недостаточно прочный материал, то с большой вероятностью может произойти смещение осей;
при малом количестве вертикальных закрепляющих досок и поперечных распорных элементов под действием бетона может произойти разрушение опалубки;
к таким плачевным последствиям также могут привести незакрепленные опорные клинья.

Если у вас в запасе достаточно времени и строительство дома не к спеху, то с помощью съемной опалубки можно максимально сэкономить. А именно собрать ее нужного размера, равного небольшой части будущей ленты. Производится это вне планируемого фундамента. С ее помощью производится поэтапная заливка базиса. При плюсовой температуре бетон набирает неплохую прочность в первую неделю. Так что по прошествии этого срока можете спокойно снимать форму и приступать к заливке следующего участка.

В случае если для частичной заливки опалубка была собрана из древесного материала, то для продолжения срока службы доски или листы оборачиваются обычной пленкой и смазываются отработанным маслом.

Собранная опалубка для ленточного фундамента своими руками – это не только практично, но и весьма экономно. Нужно только проявить усердие и терпение. А более подробный инструктаж по данному вопросу получите, просмотрев предложенное видео.

Расчет опалубки для фундамента

Технология строительства по шагам

Установка съемной опалубки с утеплением

Монтаж такого типа опалубки своими руками производится по собственной методике:

Траншея имеет ширину, равную толщине ленты плюс двойной слой утеплителя. Обычно используют экструдированный пенополистирол. Листы изолятора устанавливаются на ребро вертикально и крепятся гвоздями длиной 20 см прямо к стенкам траншеи.
Перед установкой теплоизолятора с обратной стороны по всей площади устанавливаются фасадные дюбеля. Их концы проходят сквозь материал и выступают внутрь траншеи, чтобы после заливки обеспечить качественное соединение бетона и утеплителя.
Деревянная опалубка устанавливается по краю траншеи, образуя продолжение вверх ее стенок. Теплоизолятор крепится к ней так же, как и к грунту — гвоздями, только меньшей длины. Техника создания щитов обычная, отличием является только установка не внутри траншеи, а по ее краям.
Заливка бетона обеспечивает плотный контакт ленты с утеплителем, отсутствие зазоров и герметичность слоя утепления. После застывания бетона деревянная опалубка демонтируется, а теплоизолятор остается на поверхности бетона. Учитывая специфику материала, необходимо установить защитный слой обшивки цоколя для исключения механических воздействий на изолятор.

Производить демонтаж деревянных щитов надо аккуратно, чтобы не разрушить плиты пенополистирола.

Установка опалубки под ленточный фундамент своими руками
