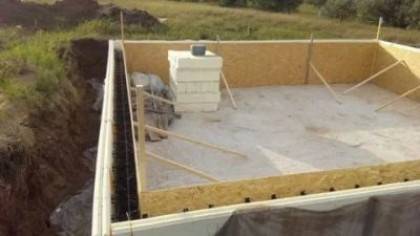

Опалубка для фундамента из ОСБ: Инструкция

Правила установки

Перед тем, как начать работы по созданию опалубки для фундамента из ОСБ, следует подготовить все нужные инструменты и приспособления, а также материалы для того, что соединять, укреплять и устанавливать.

Требуемый набор инструментов является стандартным для плотницких работ:

• 2 топора (маленький и большой).
• Ножовка по дереву (можно лобзик или электрическую пилу).
• Молоток.
• Измерительные приспособления (строительный уровень, рулетка и отвес).
• Отвертка (а лучше – шуруповерт).
• Отрезки арматуры, деревянный брус, пластиковые трубы малого диаметра.
• Метизы для крепежей (длинные шпильки или болты, саморезы, гайки).

ОСП плиты удобно разрезать

На детали требуемых размеров при использовании настольной или ручной электрической пилы. Но не переживайте, если у вас нет такого инструмента – ножовка тоже справится с этой задачей. Также нарезку плит можно проводить на специализированном стенде в строительных маркетах, по заранее взятым меркам.

Во избежание деформаций разных частей опалубки во время заливки их следует укреплять ребрами жесткости из деревянных брусков

Также важно прикручивать их по периметру всех деталей и поперек

Данная мера предосторожности имеет особую актуальность, если вы собираетесь использовать листы, большие по площади, к примеру, при изготовлении опалубки для перекрытия или для стен фундамента с большой высотой

При изготовлении опалубки из ОСБ своими руками

Когда она по обе стороны бетонного элемента строения, две детали, которые стоят друг напротив друга, должны быть сложены вместе, а после в них, внизу и вверху следует просверлить отверстия для крепежного болта или шпильки. Когда между листами ОСБ установлен отрезок пластиковой трубы требуемой длины, можно пропустить сквозь нее шпильку и зажать при помощи гаек, что поможет сформировать короб. Для того, чтобы плиту не порвало от бетона и его веса, желательно подкладывать под гайки шайбы с большим диаметром.

При изготовлении углового короба для фундамента, одна из двух стенок обязательно должна быть длиннее, чтобы получилось сформировать угол. Теперь, когда коробы готовы, достаточно лишь сформировать фундамент требуемой конструкции. Готовые элементы можно начать опускать в траншею или котлован, расставлять по проекту здания и фиксировать между собой брусками. Саму же опалубку следует закрепить при помощи арматурных колышек, которые должны быть забиты в землю. Для высокого фундамента кроме арматуры рекомендовано использовать подкосы, каждый должен быть по 0,7 метра, чтобы предотвратить разрушение конструкции, которое возможно при заливке бетона. Между отдельными коробами щели можно заделать при помощи полиэтилена или пергамина.

Если ОСБ плиты используются для того, чтобы сделать невысокий фундамент

…или армированный пояс, вы можете обойтись упрощенным способом установки опалубки. Для этого детали армированного пояса следует прикрепить нижней частью к стенке длинными саморезами, а сверху при помощи деревянных брусков. После этого, возьмите вязальную проволоку и дополнительно стяните части между собой. Фундамент небольшой высоты можно укрепить саморезами на колышках из брусочков, которые вбиты в землю, по плану дома. После этого опалубку следует укрепить снаружи при помощи подкосов.

При создании опалубки для перекрытия, ОСБ плиты следует укладывать на частую решетку (0,5*0,5 метра) из поддерживающей балки, которая будет установлена на стойки требуемой высота. Желательно, чтобы стойки были через каждые 1,5 метра.

Для изготовления потребуются металлические трубы, но если их нет, можно взять в аренду или использовать промышленные стойки, предназначенные для монолитных работ. Также желательно, чтобы бетон был залит по всему периметру, при этом не создавал избыточное напряжение в определенной точке. Если не получается по различным причинам (организационным, технологическим) выполнить заливке без перерыва, то следует сделать рабочие швы по правилам проведения бетонных работ. К примеру, рабочий шов обязательно должен быть перпендикулярным оси элемента бетона и без откосов.

Основные требования

Ключевые нормативы указаны в тематическом ГОСТ 34329, введенном в оборот в 2021 году. Стандарт заявлен как пригодный для всех видов монолитно-бетонных и железобетонных конструкций. Существует три главных уровня качества, соответствие которым оценивается весьма строго. Нормируются:

• отклонения по линейным габаритам;
• перепады на поверхностях, образующих формы;
• нарушения прямолинейности основных частей опалубки;
• различия по длинам диагоналей;
• число выступов на квадратном метре (максимальное);
• высота впадин на основных плоскостях конструкции.

Разумеется, положениями стандартов относительно вероятных дефектов дело не ограничивается. Очень важную роль играет прочность таких конструкций. Чем они крепче, тем надежнее, и значит, лучше выполнят свою задачу при прочих равных условиях. Другим важным практическим нюансом является простота сборки и разборки. От этого показателя зависит удобство применения на стройке.

Дополнительно оценивают:

• плотность (отсутствие любых щелей и незапланированных, не предусмотренных по проекту выемок);
• соответствие размеров необходимым требованиям;
• уровень стандартизации (типизации), влияющий на возможность многократного применения;
• гладкость внутреннего объема (любые шероховатости там противопоказаны);
• потребность в крепежах (чем она меньше, разумеется, тем практичнее изделие).

Сопротивление предусмотренной по проекту нагрузке должно составлять минимум 8000 Па. Оно должно включать и сопротивляемость к воздействию массы заливаемого раствора. Прогиб по вертикали не должен быть более 1/400, а по горизонтали планка требований немного мягче — 1/500.

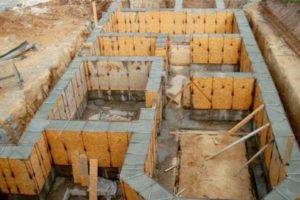

Сборка блоков опалубки из ОСП и их соединение в единую конструкцию

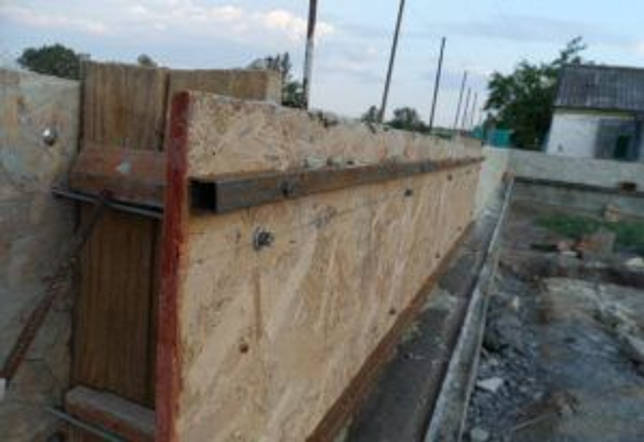

Сборка опалубки из ОСБ

Технология изготовления блока опалубки своими руками довольно несложная. Она требует от работника только начальных навыков работы с деревообрабатывающими инструментами. Последовательность работ следующая:

• Из стандартных плит нарезаются листы расчетных размеров.
• Кладутся друг на друга два листа и в них высверливаются отверстия под стягивающие шпильки.
• К плитам ОСП с внешних сторон саморезами прикручиваются деревянные бруски по периметру вдоль листов и поперек листов для создания дополнительных ребер жесткости.
• Соединяются две подготовленные плиты с помощью шпилек, которые пропускаются между плитами через соответствующие отрезки из пластиковых трубок.
• Угловые блоки будут отличаться от обычных, потому что в них лицевые листы будут длиннее листов внутренней стороны.

После опускания блоков в канавы для ленточного фундамента производится их последовательное соединение в единую конструкцию.

В этих местах обычно создается во время заливки наибольшее давление бетонной смесью на конструкцию опалубки.

Заливка бетона в ленту

Потом вся конструкция крепится к земле с помощью вбивания колышек из арматуры в грунт так, чтобы опалубка не играла из стороны в сторону при заливании бутобетонного раствора. В завершение посредством фанеры и пергамина заделываются щели, которые могут образоваться в местах соединений плит ОСП. Пергамин и фанера к конструкции опалубки достаточно прикрепить с помощью саморезов.

Бетон желательно заливать равномерно по периметру большими порциями, поэтому первоначальное давление на опалубку, пока раствор «не схватится», будет создаваться большое. Во избежание разрушения конструкции во время заливки фундамента, нужно обязательно подкладывать под гайки на шпильках, которые соединяют противоположные плиты ОСП, шайбы достаточной величины.

Если основание дома имеет высокую цокольную часть, то при строительстве опалубки с ОСБ выше уровня грунта необходимо своими руками создавать дополнительные ребра жесткости. Откосы с деревянных брусьев, дополнительно укрепляющие пластичные плиты ОСП через каждые 0.5 – 0.7 метров, помогут избежать деформации правильной геометрии фундамента во время его заливки.

Неизменным достоинством разборных конструкций с плит ОСБ является то, что их материал можно повторно и многократно использовать.

• Плита ОСБ толщиной 12 мм для эксплуатации в среде с пониженной влажностью (OSB-1);

• для эксплуатации в сухих помещениях (OSB-2);
• для создания конструкций, эксплуатируемых в средах с повышенной влажностью (OSB-3);
• для создания несущих конструкций, которые эксплуатируются длительное время в средах с повышенной влажностью (OSB-4).

На практике люди, строящие дома своими руками, для строительства опалубки под заливку ленточного фундамента шириной до 30 см обычно выбираются плиты ОСБ-3 толщиной в 12-16 мм. Для заливки более массивных оснований домов этот материал используется довольно редко.

Это интересно: Как сделать опалубку для заливки стен своими руками? Технологический процесс и виды для возведения стен: советы по сборке конструкции

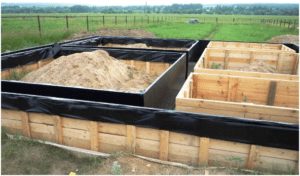

Съемная опалубка из деревянных досок

ОпалубкаСъемная опалубка из деревянных досок

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

Пример деревянной опалубки для монолитного строительстваДля съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеруОпалубка

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

Опалубка фундаментаСхема армирования фундаментаУстройство опалубки

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.

Удачной работы!

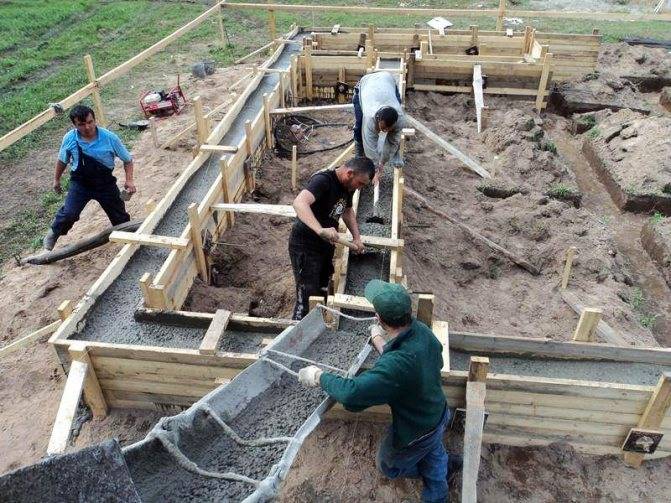

Заливка бетона

Лучшим вариантом заливки бетона является монолитная заливка, то есть за один раз. После завершения монтажа опалубки определяем необходимое количество бетона. Для непрерывной заливки фундамента на стройку готовый бетон привозят в машине-миксере. Использую технику, удается выполнить заливку бетона быстро и за один раз.

Но если не получается использовать миксер, то процесс заливки может затянуться. В таком случае можно выполнить заливку фундамента частями. Существует два варианта заливки частями:

• послойная заливка;
• заливка с вертикальным делением.

Для того чтобы основание было прочным и не растрескалось, необходимо соблюдать ряд правил:

1. Заливку фундамента необходимо выполнять с арматурой. Вязка арматуры должна выполняться вертикально и горизонтально, с использованием мягкой проволоки или пластиковых жгутов. Обязательно вязаная, ни в коем случае не сваренной.
2. Заливать бетон нужно последовательно, учитывая температуру окружающей среды. Чем теплее воздух, тем меньше должны быть промежутки между заливками.
3. Если предыдущий слой уже схватился, то его нужно оставить на несколько дней. Перед заливкой следующего слоя необходимо удалить верхний слой. Применяется механический или химический способ.

Послойная заливка

Судя из названия такой способ заливки, подразумевает заливку бетона слоями. Строители применяют два способа послойной заливки:

1. «Холодный» шов.
2. «Горячий» шов.

Первый вариант применяется, когда предыдущий слой бетона успел схватиться. Это может произойти от 12 часов до суток, в зависимости от температуры окружающей среды. Такой вариант часто возможен во время строительства частных домов при не достатке денежных средств или, по какой либо другой причине.

Заливка следующего слоя выполняется после затвердевания предыдущего. Перед заливкой необходимо удалить корку предыдущего слоя. В таком случае соединение слоев будет более надежным и прочным.

Если прошло менее 12 часов, и бетон не успел затвердеть, то используется заливка «горячим» швом. При использовании такого способа нужно обязательно накрывать бетон полиэтиленовой пленкой или рубероидом. Для того чтобы бетон не терял влагу. А перед заливкой снимать «молочко с поверхности».

Заливка с вертикальным делением

Заливка с вертикальным делением предполагает также заливку частями. Только при таком способе заливка выполняется полностью на всю высоту фундамента на определенном участке. Для того чтобы бетон не перетекал, устанавливаются вертикальные перегородки, и по мере заливки остальных участков их снимают.

Такой способ заливки ленточного фундамента, используется реже.

Требования к опалубке

Основное требование, которое предъявляется к конструкции, – прочность. В процессе заливки бетонного раствора конструкция испытывает серьезные нагрузки, особенно если бетон заливается напрямую из бетономешалки или насоса. Чтобы удерживать жидкий раствор без изменения формы, опалубка должна быть жесткой.

Между элементами не должно быть щелей, так как жидкая масса может через них просачиваться, что значительно увеличивает расход бетонной смеси. Незначительные щели могут присутствовать, но только в том случае, когда качество поверхности бетона не играет роли, например, при создании ленточного основания, которое в дальнейшем будет штукатуриться или закрываться финишным материалом.

Виды опалубок

Конструктивно опалубки разделяются на два основных вида – съемные и несъемные. Несъемные предполагают использование опалубочного материала в качестве финишной отделки или утеплителя.

Съемные

Особенностью съемной конструкции является возможность демонтажа. И это необходимо учитывать уже на этапе установки.

Съемная опалубка должна крепиться таким образом, чтобы после затвердевания бетона оставался доступ ко всем элементам крепежа. Главное правило: её нельзя крепить изнутри, так как после заливки бетона нельзя будет раскрутить конструкцию и её придется ломать, что повлечет за собой неминуемое повреждение фундамента.

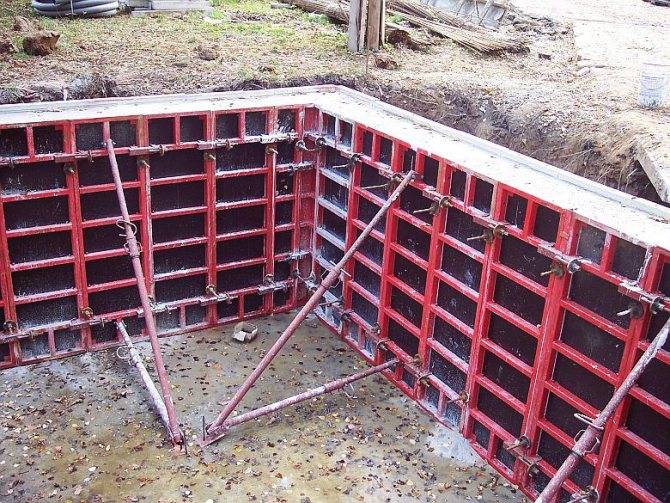

Если опалубка изготовлена из металла и допущены нарушения в процессе монтажа, то есть конструкция закреплена изнутри, то ее вообще невозможно разобрать без повреждения фундамента.

Несъемная опалубка

Материал, который используется в качестве несъемной опалубки, может быть разным. Если конструкция собирается из листов плоского шифера, то они выполняют функцию отделочного материала, предотвращая попадание влаги на фронтальную поверхность бетона и тем самым продлевая срок службы фундамента. Демонтировать шифер после затвердевания бетона без его повреждения невозможно. В последнее время несъемная опалубка стала изготавливаться из листов пенополистирола, которые собираются в единую систему при помощи дополнительных крепежных деталей. В таких конструкциях могут применяться внутренние элементы крепежа, которые после заливки смеси скрываются бетоном.

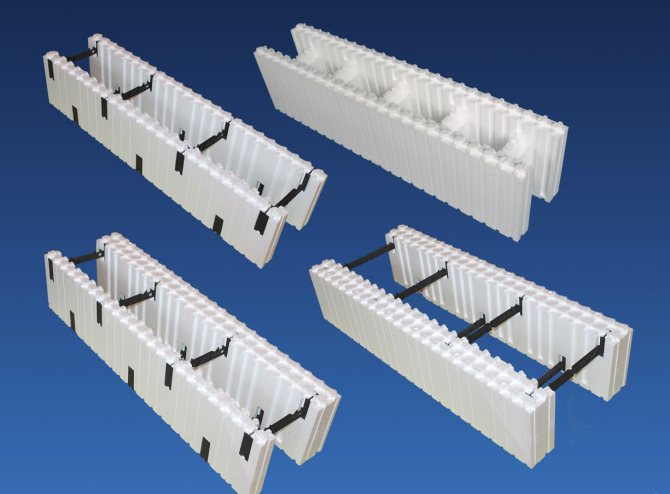

Существуют несъемные изделия из теплоизоляционных материалов заводского производства, для которых производитель разработал не только крепления, но и весь технологический процесс. Это значит, что сборка производится согласно инструкции производителя и при помощи определенных крепежных элементов.

Выбирая систему из пенополистирола от определенного производителя, необходимо обратить внимание на крепежи, при помощи которых она монтируется. Иногда цена на крепеж для определенной конструкции из теплоизоляционных материалов может быть завышенной, в таком случае лучше рассмотреть предложения другого производителя. Иногда цена на крепеж для определенной конструкции из теплоизоляционных материалов может быть завышенной, в таком случае лучше рассмотреть предложения другого производителя

Иногда цена на крепеж для определенной конструкции из теплоизоляционных материалов может быть завышенной, в таком случае лучше рассмотреть предложения другого производителя.

Применение опалубки из ОСБ, преимущества и недостатки конструкции

Эксплуатационный период фундаментного основания и показатель его прочности в большинстве случаев определяются не только исходными материалами для заливки, но и организацией выполнения работ. Следовательно, необходимо с полной ответственностью подходить к установке опалубочной системы под заливку основания объекта, чтобы в фундаментном теле не оставались пустотные участки и прочие дефекты, оказывающие негативное воздействие на эксплуатационные показатели. И сегодня даже частные застройщики знают, что опалубка из ОСБ является именно тем вариантом, который помогает создать надежную основу под строящийся объект.

Области применения

ОСБ широко используется в строительстве жилых зданий. Из данного материала монтируются обрешетки и устанавливаются опалубочные конструкции.

Зачастую опалубку из ОСБ устанавливают для заливки фундамента. Кроме того, ее используют при строительстве ограждений и построек хозяйственного предназначения, возводимых монолитным литьем.

Материал легко поддается обработке, что позволяет создавать из него конструкции различных форм.

Следует заметить, что ОСБ нашли свое применение при монтаже обрешеток стен и полов, под кровельные настилы. Изготовитель выпускает материал ОСБ с ламинированной поверхностью, что значительно облегчает монтажные работы и увеличивает показатель энергоэффективности всей конструкции. Наконец, плиты ОСБ используются в мебельном производстве.

Достоинства и недостатки

Опалубка под заливку фундаментного основания должна отличаться прочностью, чтобы удерживать бетонную массу до момента ее окончательного застывания. Применение плит ОСБ создает неплохие преимущества перед известным многим способом устройства опалубочных щитов из досок.

К достоинствам материала относятся:

низкий уровень гигроскопичности. Плиты под воздействием влажной среды не разбухают, как это случается с обычным пиломатериалом. Такую опалубку можно использовать многократно, так как свойств своих она не теряет;

• материал легко обрабатывается и пилится. Удельная масса ОСБ значительно меньше, чем у древесины, работать с ними удобней;
• сокращаются временные интервалы, требующиеся для установки опалубки;
• из панелей ОСБ изготавливаются цельные щиты, не имеющие стыковочных участков, что минимизирует вероятность утечки бетонной смеси.

Необходимо отметить, что при всех достоинствах ОСБ отличаются определенными минусами:

• отмечается слабая сопротивляемость нагрузочным воздействиям;
• в клее, задействованном в производстве материала, присутствует фенол, создающий угрозу для организма.

Используемые материалы

Чтобы подготовить опалубку из ОСБ для фундамента своими руками, необходимо подготовить все, что потребуется для работы.

Необходимые расчеты выполняются, когда подготовлена фундаментная канава

Следует принять во внимание высоту цоколя и удельную плотность бетонного раствора

Для работы потребуются:

• плиты ОСБ;
• бруски, для изготовления элементов жесткости на щитах из ОСБ;
• крепеж для сборки конструкции. Для этого потребуются гайки с шайбами, шпильки и болты;
• трубки из пластикового материала, с помощью которых выполняется соединение противоположных опалубочных щитов;
• металлические уголки. Их устанавливают на угловых участках опалубки, чтобы увеличить надежность конструкции из ОСБ;
• арматурные прутья для колышков;
• фанерный материал либо пергамин. Ими закладываются щелевые участки в опалубке;
• саморезы. С их помощью фиксируются плиты, фанера и пергамин.

На подготовительном этапе плитный материал нарезается на необходимые элементы, размеры которых соответствуют выполненным расчетам.

Конструктивные особенности

ОСБ – ориентировано-стружечные плиты считаются инженерным пиломатериалом, своей древесной структурой напоминающим панели ДСП. Для изготовления плит ОСБ используется специальный клей, соединяющий несколько слоев спрессованной стружки древесины, сориентированной должным образом.

Поверхность плит отличается небольшой шероховатостью, на ней просматриваются небольшие щепки, размеры которых составляют 2.5 на 10 либо 2.5 на 15 см. Располагаются они беспорядочно, отличаясь толщиной и внешним видом.

При формировании плиты ОСБ используют три прослойки стружки, крайние из которых укладываются вдоль по отношению друг к другу, а средний – под углом в девяносто градусов. Такой способ расположения создает необходимый уровень прочности.

В производственном процессе задействованы синтетические смолистые составы, прессование выполняется под сильным давлением и высоким температурным режимом, что помогает повышать эксплуатационные характеристики плит.

Утепление основания

Также при строительстве дома и изготовлении опалубки можно подумать заранее о том, как утеплить свой будущий дом. Для этого купите пенопластовые листы нужного размера и прикрепите к лицевой плите ОСБ изнутри. Чтобы листы материала утеплителя прочно были закреплены на бетонном цоколе, перед началом их установки на разборной конструкции пропустите проволочные петли через пенопласт. Благодаря такой строительной хитрости у вас получится надежно прикрепить пенопласт к фундаменту.

Выбор материала зависит во многом от типа конструкции, поскольку надо рассчитывать прочность досок, щитов, металла и других элементов, которые участвуют в этом «интерактивном событии». Предположим, что строится одноэтажный дом или гараж. Для опалубки нам понадобятся листы ОСБ толщиной 12 мм, можно 10 мм, но заливать бетон надо будет постепенно, чтобы нигде не выдавило «пузо». Вместо листов ОСБ можно использовать старые деревянные двери, металлические ворота, листы железа и все, что не слабее по прочности и имеет ровную поверхность.

Не обязательно, чтобы ровно было с двух сторон. Даже с внутренней стороны допускаются неровности на 2-3 сантиметра – это вполне нормально и на процесс никак не повлияет. Главное, чтобы легко можно было потом отковырять от бетона этот материал, то есть, без каких либо элементов, которые попадают в пространство, предназначаемое для заливки бетона. Далее нам понадобится деревянный брус 50х50 мм, который мы нарежем. Желательно, чтобы он был из твердых сортов древесины, идеальный вариант – лиственница. Ее стоимость, конечно немалая, поэтому, если не будет достаточно средств, можно купить 10 метров соснового бруса.

Выставляем опалубку и внутреннюю стяжку

Для того чтобы опалубка для фундамента была ровной, надо выровнять подошву по уровню, проследить, чтобы ее угол наклона был незначительный, а между листами ОСБ и землей была небольшая щель, которая без труда сможет залиться раствором. Далее необходимо следовать инструкции.

Шаг 1.

Нарезаем деревянный брус по 25 сантиметров (зависит от ширины фундамента, если она будет 30 см, то по 30 нарезаем), причем следим, чтобы срез был максимально ровным. Нам понадобится около 4 таких кусочков на 1 метр погонный фундамента, если его высота будет 150 сантиметров (среднестатистический для дома).

Шаг 2.

Ставим 2 листа ОСБ или щиты напротив друг друга, вставляем между ними брусок длиной 25 сантиметров и завинчиваем по 1 шурупу с разных сторон через ОСБ плиту. Такая процедура является необходимой и при установке обычных досок в роли опалубки, так как существенно повышает прочность всей конструкции.

Шаг 3.

Следующий блок из ОСБ или другого угодного материала крепим так, чтобы между ними был минимальный зазор, привинчиваем планками. Так выставляем все до самого конца, чтобы не было нигде щелей. Толщина фундамента будет везде одинаковой, так как вы сможете контролировать ее при помощи деревянного бруска. Такое устройство опалубки ленточного фундамента позволяет существенно повысить ее точность.

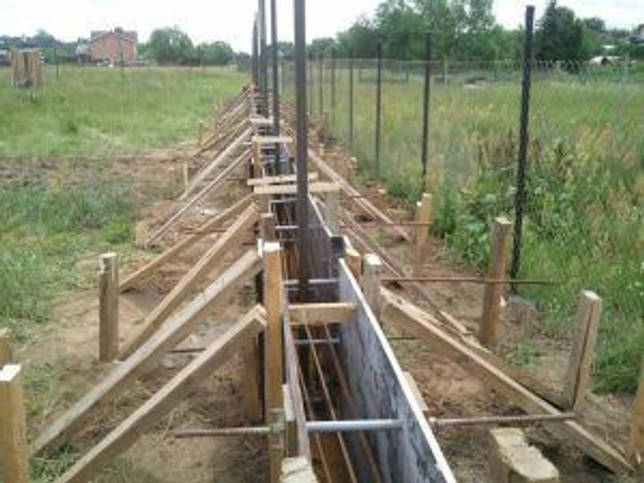

Наружные распорки

Теперь перейдем к самой важной части нашего дела – наружным опорам для опалубки. Без них она просто развалится, поэтому надо уделить немного времени и выделить материалы для сооружения таких элементов. Рассмотрим пошаговую инструкцию как это сделать

Рассмотрим пошаговую инструкцию как это сделать.

Шаг 1.

Нарезаем деревянный брус размером 60, 90 и 120 сантиметров. 1 край оставляем срезанным под ровным углом, а другой делаем 45 градусов.

Шаг 2.

Через каждый метр устанавливаем по 3 опоры на высоте 60, 90 и 120 сантиметров соответственно. Прямым углом упираем в землю и немного забиваем брус, после чего наклоняем заостренным концом к ОСБ листу, к которому он отлично прилегает. Завинчиваем шуруп.

Шаг 3.

Забиваем опоры вертикальные. В основном вся конструкция будет держаться на них. Надо взять стремянку и металлические трубы, уголки, квадраты – все, что имеет хорошую несущую способность и забить их на 50-60 сантиметров в землю, причем впритык к опалубке. Это не позволит низу отойти.

Изготовление опалубки для ленточного фундамента таким способом позволит максимально обезопасить конструкцию от поломки, даже при быстром заливании фундамента. Но не спешите, лучше делать все в несколько этапов – эффект будет намного лучше.

Выстроить монолитное основание здания без опалубки практически невозможно. Ведь в фундаменте не должно быть ни одного дефекта, оказывающего отрицательное влияние на его эксплуатационные свойства. Еще недавно выстраивали из досок.

Основной недостаток дощатого ограждения — долговременная сборка и установка конструкции. Потому сегодня даже частные застройщики используют для этой цели ориентированно — стружечную плиту.

Конструкция и материалы

используется владельцем загородного участка один раз. Поэтому важнейшим условием снижения бюджета строительства становится повторное применение конструкционного материала на следующих этапах. Щиты сколачиваются из обрезной доски, ОСБ, фанеры, демонтируются после распалубки, превращаются в перегородки, черновые полы, обрешетку кровли, перекрытия.

Для сохранения пиломатериалов, деревосодержащих плит от контакта с бетонной смесью щиты оборачивают изнутри полимерными пленками. Этими гидроизоляционными материалами позже можно будет изготовить горизонтальный слой, отсекающий стены от фундамента. При укладке смеси из бетономешалки опалубка испытывает нагрузки на единицу поверхности в пределах 400 кг. Если бетон вываливают из миксера, нагрузка повышается до 600 кг, подача бетононасосом требует особой прочности палуб, поскольку нагрузки достигают 800 кг.

По щитам транспортируются тачки, ходят строители, поэтому минимальная толщина палубы из разных материалов составляет 2,5 – 5 см. Чем тоньше пиломатериал, тем сложнее найти ему применение в дальнейшем, чаще нужно ставить стойки с укосинами. В зависимости от высоты ленты горизонтальные нагрузки серьезно увеличиваются. Поэтому рекомендуются схемы:

Для незаглубленного ленточного пояса можно применить доски 2,5 см. шаг стоек составит 60 – 80 см для ленты высотой 50 см или 20 см, соответственно.

Технология монолитной ленты подразумевает наличие подстилающего слоя вместо пучинистого грунта, 5 – 7 см подбетонку поверх него с 2 слоями наплавленного гидроизоляционного материала. Поэтому проблем с установкой щитов не возникает в принципе. Для фиксации палуб в пространстве необходимы колья, бруски для укосин, стяжки, горизонтальные упоры.

Внимание: Для снижения трудозатрат на этапе защиты бетонных конструкций от влаги, промерзания в опалубку может закладываться утеплитель, в бетон добавляется пенетрирующий состав. После чего фундамент становится водостойким с наружным контуром утепления, который не нужно приклеивать, фиксировать дюбелями.

Правила установки опалубки из ОСБ

Перед тем, как начать работы по созданию опалубки для фундамента из ОСБ, следует подготовить все нужные инструменты и приспособления, а также материалы для того, что соединять, укреплять и устанавливать.

Требуемый набор инструментов является стандартным для плотницких работ:

• 2 топора (маленький и большой).
• Ножовка по дереву (можно лобзик или электрическую пилу).
• Молоток.
• Измерительные приспособления (строительный уровень, рулетка и отвес).
• Отвертка (а лучше – шуруповерт).
• Отрезки арматуры, деревянный брус, пластиковые трубы малого диаметра.
• Метизы для крепежей (длинные шпильки или болты, саморезы, гайки).

ОСП плиты удобно разрезать

На детали требуемых размеров при использовании настольной или ручной электрической пилы. Но не переживайте, если у вас нет такого инструмента – ножовка тоже справится с этой задачей. Также нарезку плит можно проводить на специализированном стенде в строительных маркетах, по заранее взятым меркам.

Во избежание деформаций разных частей опалубки во время заливки их следует укреплять ребрами жесткости из деревянных брусков

Также важно прикручивать их по периметру всех деталей и поперек

Данная мера предосторожности имеет особую актуальность, если вы собираетесь использовать листы, большие по площади, к примеру, при изготовлении опалубки для перекрытия или для стен фундамента с большой высотой

Монтаж опалубки стен

Если изготавливать и устанавливать опалубочные конструкции без привлечения специалистов (собственными силами), то можно существенно сэкономить на возведении здания. Но для этого необходимо точно знать, как проходит монтаж опалубки стен.

Разновидности

Опалубка стен нужна для возведения вертикальных ограждающих конструкций из монолитного железобетона. Она может изготавливаться из металла, древесных материалов и полимеров. Опалубочные щиты обязательно должны иметь каркас, который не позволит бетонной массе деформировать опалубку.

По способу монтажа выделяют следующие виды опалубки стен:

• Съёмная опалубка может быть перемещаемой или стационарной.
• Несъёмная опалубка обычно выступает в роли утеплителя стен.

Щитовая стеновая опалубка изготавливается из следующих материалов:

• Металлические щиты используют при строительстве многоэтажных домов и габаритных сооружений.
• Древесина. Доски и брусья чаще всего используют для самостоятельного изготовления опалубки в частном строительстве.
• Из фанеры с каркасом из стальных уголков и полос делается целая опалубочная система многоразового использования. Такую опалубку выгодно брать в аренду.
• Полимерные материалы часто используются для изготовления многоразовой лёгкой и долговечной опалубки стен. Такая опалубочная система применяется при многоэтажном монолитном строительстве.
• Несъёмная опалубка чаще делается из пенопласта или пенополистирола. По сути, это готовые блок-формы для заливки бетона.

Съёмная опалубка из фанеры для стен может быть использована в частном строительстве для возведения дома из бетона. Несъёмные элементы опалубки стен следует использовать, если вы хотите получить утеплённые стены. Блоки такой опалубки легко соединять между собой, поскольку они имеют специальные пазы и пустоты для заливки бетона.

Как сделать опалубку для стен?

Если вы решили изготовить опалубочные конструкции сами, то вам понадобятся следующие материалы для опалубки стен:

• доски не тоньше 2,5 см (лучше использовать 5-ти сантиметровые);
• с помощью брусьев делают каркас для опалубочных щитов.

Съёмная опалубка для стен делается следующим образом:

1. Из досок необходимо изготовить щитовые элементы. Для этого доски можно уложить и сбить их между собой при помощи реек или брусков. Длина щитового элемента определяется протяжённостью досок, а его высота зависит от высоты стеновой конструкции или может быть немного выше. При этом стоит помнить, что крепежи вбиваем со стороны досок, а не каркаса.
2. После изготовления нескольких щитов соединяем их в единую конструкцию. Для этого используем соединительные элементы (обычно брусья).
3. Снаружи и изнутри углов будущих стеновых конструкций устанавливаем угловые вертикальные брусья. Каждый угловой брус выставляется по уровню и соединяется с соседними элементами кусками досок. Монтаж угловых брусьев выполняют так:

1. Далее крепим сразу два ряда щитов. Монтаж стеновой опалубки – технология:

• в первую очередь крепим щиты с внутренней стороны будущих стен;
• после того как мы выровняем положение щитов по отвесу, монтируем подпорные элементы и упоры. В качестве главного упора можно использовать брус, заколоченный в землю;
• теперь начинаем крепить щиты с внешней стороны;
• верхние и торцевые свободные края обоих щитов соединяем посредством распорок из бруса;
• монтируем упоры и подпорные элементы для внешнего щита.

1. Чтобы после застывания бетона опалубка легче снималась, застилаем внутреннюю поверхность щитов полиэтиленовой плёнкой.
2. В просвет между щитами устанавливаем арматурный каркас.
3. Теперь пришёл черёд заливать бетонный раствор.

Советы опалубщикам

1. Толщина стен на последнем этаже не может быть меньше 10 см. Толщина стеновых конструкций каждого нижележащего этажа должна быть на 30-50 мм больше, чем у верхнего.
2. Для получения ровных стен лучше использовать новые доски, которые ранее не подвергались контакту с бетонным раствором.
3. Если при изготовлении стены нужно оставить цоколь, можно использовать доску нужной ширины, уложенную на ребро под щит вдоль фундамента.
4. Чтобы опалубка выдержала вес заливаемого бетона, обязательно используйте распорные элементы – наклонные брусья, которые одним концом упираются в грунт. Шаг таких распорок – примерно 1 м. Угол, под которым распорный элемент должен примыкать к щиту, равен 30-45 градусов.
5. После изготовления опалубочной конструкции (перед заливкой бетона) нужно убедиться в параллельности кромок щитов. Это проверяется при помощи бруса и уровня.
6. Чтобы прочность бетонной стены была достаточно высокой, используйте пластификаторы и вибраторы.
