Инструкция по отделке оконных откосов сайдингом

Установка обрешетки

Несущий каркас для сайдинга следует устанавливать по периметру проема окна. Сначала выполняется разметка, на основе которой будет крепиться обрешетка. Для этого нужно подготовить:

• угольник с прямым углом;
• мел и бечевку, с помощью которых отбиваются замеры;
• уровень достаточной длины, требуемый для выравнивания элементов каркаса;
• водяной уровень, с помощью которого отмечается верхний и нижний уровни несущего профиля J-образного типа.

Вам будет полезно узнать также об окнах для дачной веранды на нашем сайте.

Важно не ошибиться в разметке прямых углов и отбивке линий по горизонтали и вертикали, иначе установить каркас правильно не удастся

Ориентировка на углы наклона откосов недопустима, поскольку они могут не совпадать с углами монтируемого профиля. Четко разметить углы помогут угольник и водяной уровень, так как элементы каркаса должны располагаться строго по вертикали и горизонтали.

Особенности, учитываемые при проведении работ

1. При монтаже сайдинговых панелей между стыками необходимо оставлять температурный зазор не менее 5 мм для предотвращения коробления и деформации материала.
2. При креплении элементов к обрешетке саморезами, между шляпкой и плоскостью панели должен оставаться зазор в 0,5-1 мм.
3. При использовании обрешетки из деревянных брусков, необходимо использовать высушенную древесину, предварительно обработав ее антигрибковым составом.
4. Саморезы необходимо вкручивать строго под углом 90 градусов к плоскости поверхности, причем точно посредине монтажных отверстий в сайдинговых панелях.
5. В случае использования панелей из винила, резать их необходимо под углом в 45 градусов, тогда в стыках углов не останется зазоров при соединении двух элементов.
6. После проведения работ по облицовке откосов все стыки элементов необходимо промазать прозрачным силиконовым герметиком для наружных работ. Это предотвратит попадание влаги под облицовку извне.
7. Нежелательно стыковать монтажные планки при нехватке материала. Это ухудшит внешний вид и будет способствовать неравномерному тепловому расширению, что приведет к деформациям поверхности в жаркую погоду.

Подсистема

Длительность эксплуатации и качество отделки оконных проемов зависит от качества комплектующих.

Комплектующие материалы

Отделка оконных проемов сайдингом предполагает устройство металлического или деревянного каркаса. Деревянный каркас выйдет дешевле, а металлический будет надежнее и долговечнее.

Подсистема из металлического профиля

Чтобы сделать откосы из сайдинга на металлическом каркасе, необходимо приобрести следующие материалы:

UD-профиль – чтобы высчитать необходимое количество, нужно к периметру стены прибавить периметр окна. К примеру, если стена 4 х 4 метра и окно на ней 1,5 х 1 м, то 4+4+4+4 = 16 м.п. профиля уйдет на стену и 1,5+1,5+1+1= 5 м.п. уйдет на окно.
CD-профиль (стоевой). При расчете его количества длину поверхности необходимо разделить на 0,6, так как этот элемент устанавливают через каждые 60 см, но этот показатель также зависит от типа утеплителя.
CD-соединитель приобретается при высоте строения свыше 3 метров. Число подобных элементов зависит от числа стыковочных узлов.
Метод крепления CD-соединителя.
ES-скоба. Ее применяют для крепления CD-профиля. При помощи П-образного кронштейна можно выстроить конструкцию, ориентируясь на строительный уровень.
При помощи метизов происходит крепление UD-профилей. Их выбирают исходя из материала стены: к газобетону и кирпичу применяют саморезы, а к дереву – дюбель-шурупы.
Для крепления между собой металлических элементов используют метиз «блоху».

Устройство каркаса производится на основании предварительно выполненной разметки.

На этом этапе выполняют работы по гидроизоляции фасада. Способ крепления элементов каркаса показан на фото ниже.

Способ крепления элементов каркаса

При сооружении металлического каркаса под сайдинг на стене по ее периметру и вокруг оконных и дверных проемов закрепляют UD- профиль.

UD- профиль закрепляют вокруг проема

При помощи UD-профиля монтируют направляющую полосу, а крепление сайдинга к металлическому каркасу происходит при помощи CD-профиля, шаг которого зависит от ширины утеплительного материала.

Панели сайдинга фиксируют к каркасу с помощью CD-профиля

UD-профиль делает конструкцию жесткой и фиксирует CD-профиль. Прикрепить его к наружной стене можно при помощи скобы «крокодил», которая выставляет каркас на основании показаний строительного уровня.

Подсистема из дерева

Особенности устройства деревянного каркаса при устройстве откосов на окна для сайдинга, включают следующие нюансы, о которых необходимо знать:

Стоевые профили из бруса рассчитывают исходя из шага в 50 – 60 см. Их высота должна быть равна высоте строения, так как их длину сложно наращивать.
Метизы приобретают с учетом шага в 40 см на один метиз.
Если влажность древесины превышает 12%, то ее высушивают естественным образом под прессом, дабы избежать эффекта «кручения» брусьев.

Для увеличения срока эксплуатации древесины применяют ее обработку различными защитными составами.

Монтаж подсистемы

Для оформления проема сайдингом на деревянной обрешетке не требуется устройство горизонтальных направляющих. Вертикальные направляющие должны быть установлены с шагом исходя из ширины утеплительного материала.

Шаг между направляющими зависит от типа утеплителя

Стартовую полосу крепят к брусьям.

Установка стартовой полосы

Возле оконных проемов закрепляют брусья в горизонтальном положении для обеспечения жесткости. К брусьям будет крепиться стартовый профиль и другие комплектующие, а также околооконная планка.

По верхнему краю оконного проема закрепляют горизонтальный брус

Монтируем J-профили

Стартовые направляющие должны быть закреплены идеально, т.к. от правильности их установки зависит качество всей облицовки.

Стартовые профили должны устанавливаться строго горизонтально

Первый шаг. Берем уровень и находим нижнюю точку на обрешетке. Отступаем от нее вверх 50 мм и ставим метку. Для этого немного вкручиваем в рейку саморез.

Второй шаг. Последовательно продвигаемся вокруг строения и продолжаем ставить саморезами метки для фиксации стартовых профилей. Также саморезы вкручиваем по углам дома.

Третий шаг. Натягиваем между угловыми метками веревки.

Четвертый шаг. Отмечаем на рейках границы установки угловых профилей. Берем сам профиль, прикладываем его к углу каркасной конструкции и ставим по краям метки с помощью карандаша.

Разметьте расположение краев крепежных планок на обрешетке

Пятый шаг. Продвигаясь дальше по веревке, делаем 6-миллиметровый горизонтальный зазор от края угловых профилей и фиксируем стартовую направляющую к рейкам каркаса.

Между стартовыми направляющими и гвоздевыми планками оставляем зазор.

Технологические отступы при установке стартовых профилей сайдинга

Чтобы не делать 6-миллиметровый отступ, можно отрезать части гвоздевых планок так, чтобы при температурных изменениях они не упирались в J-профиль.

Вместо отступа возможно подрезать крепежные планки профилей

Если установить направляющие с отклонениями от уровня, сайдинг тоже перекосит. Исправить это в дальнейшем будет крайне трудно.

Пошаговая инструкция отделки балкона сайдингом снаружи

Попробую пошагово рассказать, как обшить балкон сайдингом снаружи своими руками:

в закрепленный стартовый профиль, мы будем вставлять отмеренную с люфтовым зазором для свободного хода панели сайдинга. Начнем тренироваться с коротких боковых сторон.

Замеряем расстояние между пазом бокового внешнего углового профиля и вертикальной финишной планкой, оставляя зазор не менее 7-10 -ти мм,

Используем наше приспособление с крючками на леске. Продеваем крючки в монтажные отверстия отмеренных листов профиля сайдинга и опускаем их до уровня стартового профиля.

Защелкиваем замки профиля на панели и крепим саморезами сайдинг к деревянной вертикальной обрешетке. соблюдая правила люфта шляпки самореза.

Так мы закрепляем панели до верхнего слоя.

Если мы не будем обустраивать сайдинг внутри балкона, не строить обрешетку под сайдинг на балконе, и делать его остекление, то закрепляем и вымеряем горизонтально финишный профиль по верхнему срезу горизонтального бруса (он нам будет в дальнейшем основой для оформления перил или обустройства сливного козырька).

Замеряем ширину полосы крайней верхней сайдинг-панели. Вымеряем расстояние от замка в предыдущей панели и до замка финишного профиля. Отрезаем горизонтально лишнюю по размерам полосу. Это сделать нетрудно.

Размечаем карандашом точную линию отреза (с запасом в 2-2.5 см под устройство самодельной защелки в финишном профиле), затем ножницами по металлу, «болгаркой» или простым острым ножом, проводим несколько раз по этой линии и отламываем нужный отрезок.

Вырезаем «замки-защелки» наподобие отогнутых под 90 градусов отрезков по 2-3 см по всей длине обуженного листа сайдинга со случайно выбранным шагом.

Ставим, как и предыдущие панели в замки нижнего слоя и защелкиваем самодельные замки в, закрепленных заподлицо с верхним краем обрешетки, финишных профилях.

• этот процесс мы повторяем с каждой из 3-х сторон балкона.
• закрываем верхнюю часть сайдинга от внешних осадков сливным козырьком или общим профилем перил-подоконника.
• срезаем излишки вертикальных профилей заподлицо с остальным профилем.
• если мы будем дальше строить нормальные перила или застеклять балкон, то это немного упрощает концовку завершения облицовки балкона сайдинг-панелями: оставляем верхние замыкающие листы с запасом ширины от 10-ти см, этой запас потом мы используем для закрытия монтажной пены в месте установки алюминиевого каркаса рамы остекления или нового подоконника-перил с отливом.

На протяжении всего процесса работ, до самой заключительной уборки инструментов, не забывайте главных правил по отделке балконов сайдингом своими руками и не повторяйте ошибок «горе-мастеров»:

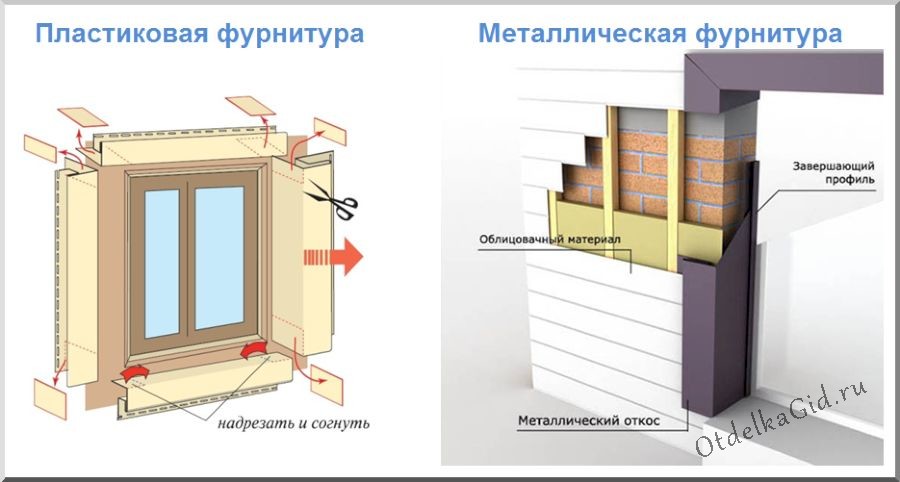

Необходимая фурнитура

Желательно, если фурнитура будет изготовлена тем же производителем, что и приобретенный сайдинг. Но бывают и такие исключения, когда к виниловому материалу подбирают металлическую фурнитуру.

Обратить внимание!
Лучше заранее запастить достаточным количеством фурнитуры с запасом – практика показывает, что ее всегда мало. Да и попасть в тот же тон по цвету будет непросто, докупая недостающее.. Чтобы просчитать, какое количество фурнитуры понадобится, учитывают следующие моменты

Для отлива измеряют расстояние под самой рабой и по наружной стороне отлива. Таким же путем замеряются другие стороны окна, и те же показатели замеряются на наружной стороне проема. Полученные на наружной стороне проема размеры складывают и сверху прибавляют еще 10-15%. Отлив тогда считается отдельно. Избыток материала нужен по той причине, что неизбежно будут отходы при разрезании и сгибании материалов

Чтобы просчитать, какое количество фурнитуры понадобится, учитывают следующие моменты. Для отлива измеряют расстояние под самой рабой и по наружной стороне отлива. Таким же путем замеряются другие стороны окна, и те же показатели замеряются на наружной стороне проема. Полученные на наружной стороне проема размеры складывают и сверху прибавляют еще 10-15%. Отлив тогда считается отдельно. Избыток материала нужен по той причине, что неизбежно будут отходы при разрезании и сгибании материалов.

Для обшивки оконного проема понадобится

• профиль J из пластика,
• профиль Н для соединения деталей между собой,
• уголки для состыковки панелей,
• отделочный отлив,
• отлив металлический,
• финишная планка.

Подготовка откосов к облицовке

Прежде, чем приступать к работам, следует подготовить проем. Для этого надо удалить все детали оформления — старые откосы, обналичку, наружный подоконную планку и т.д.

Проем должен быть освобожден от всех дополнительных элементов — кронштейнов для фонарей, крепежных или прочих элементов, мешающих установке обшивки. Поверхность откосов следует очистить от старой краски, различных наслоений, расчистить и удалить все осыпающиеся или отслоившиеся участки.

Наличие большого числа изъянов поверхности откосов может потребовать нанесения выравнивающего слоя штукатурки, в более простых случаях можно обойтись шпатлевкой.

Тщательная подготовка поверхности обязательна, отнестись к ней следует максимально ответственно, поскольку после установки сайдинга доступа к откосам не будет.

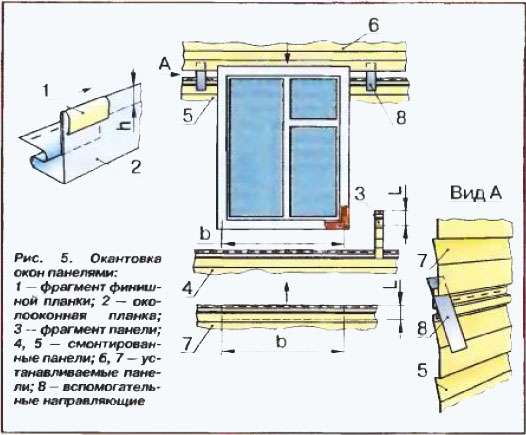

Установка околооконных профилей

Откосы с углублением оконных проемов до 170 мм оформляют околооконными сайдинговыми панелями

Крепление таких панелей можно производить с установкой универсальных профилей вокруг оконной рамы. В этом случае дополнительный профиль используют как декоративный элемент.

Инструкция по монтажу околооконных панелей:

• Измеряют ширину оконного проема.
• По ширине проема подрезают лицевую часть верхней околооконной панели. Эта часть будет закрывать верхний откос окна. Для температурных расширений к размеру проема прибавляют несколько миллиметров с обеих сторон. Небольшие зазоры позволят сайдингу расширяться, не упираясь в боковые откосы.
• Нижнюю панель отмеряют аналогично верхней, но углы лицевой части подрезают и отгибают вверх для стыковки с боковыми панелями. Нижняя панель в данной конструкции заменяет отлив, поэтому герметичное соединение необходимо, чтобы избежать попадания влаги под облицовку стен.
• Боковые панели подрезают по высоте откосов окна, оставляя в нижней части температурный зазор для расширения материала.
• Проводят подготовку поверхностей откосов: очищают от пыли и грязи, заделывают крупные трещины и щели, грунтуют и обрабатывают дезинфицирующим раствором.
• Нижнюю панель крепят саморезами к обрешетке стены.
• Боковые панели насаживают на загибы нижней панели и закрепляют саморезами. При этом их сдвигают на несколько миллиметров к центру окна, чтобы верхняя панель при низких температурах не выпала из конструкции.
• Верхнюю панель соединяют с боковыми и закрепляют саморезами.

Таким образом, отпадает необходимость точной разметки для соединения верхней панели с боковыми профилями. Скользящее соединение сайдинговых профилей позволит материалу расширяться без деформации.

Оформление откосов глубоких оконных проемов

При расположении окон в глубоких нишах стены используют метод отделки откосов обычным сайдингом

Ламели крепят горизонтально или вертикально в универсальные J-образные профили. Если рама окна расположена не встык с откосом, то выполняют обрешетку поверхностей с утеплением и гидроизоляцией. Начинают отделку с изготовления и крепления отлива к нижнему откосу.

Поэтапная инструкция облицовки откосов сайдингом:

• Производят измерение ширины и глубины нижнего откоса, при этом ширину измеряют по раме окна и нижнему краю откоса.
• По размерам строят выкройку отлива с припусками по глубине на 4 см для выступа за край наружной стены, по ширине — на 2 см с каждой стороны для загибов на боковые откосы.
• По выкройке вырезают отлив из специальных виниловых или металлических сайдинг- панелей, при этом боковые отгибы делают не по всей глубине отлива, а только в части, которая лежит на откосе;
• отлив закрепляют саморезами к раме окна.
• Пространство под отливом задувают пеной, а на панель ставят груз.
• На верхнем и боковых участках рамы устанавливают J-профиль.
• Панели сайдинга вырезают для горизонтального или вертикального крепления по замерам и выкройкам соответствующих поверхностей.
• При горизонтальном креплении верхнюю и нижнюю ламель вырезают под углом по уклону нижнего и верхнего откоса.
• По внешнему периметру проема закрепляют профиль-уголок, который фиксирует края сайдинговых ламелей стен и откосов.

Горизонтальное порядное крепление сайдинга на оконных откосах обеспечивает прочность и надежность облицовки.

Особенности отделки откосов арочных окон

Для оформления арочных откосов сайдинговыми панелями применяют гибкий J-профиль с жестким креплением к основанию проема

Виниловый профиль крепят с шагом 10 –15 см, саморезы вкручивают до упора.

Итак:

• Виниловый профиль отмеряют чуть больше длины арочной части рамы. Выступающую часть подрезают и заводят под вертикальный или горизонтальный направляющий профиль, в зависимости от конфигурации окна.
• Соединение профилей производят без зазоров, а в местах стыков углов устанавливают виниловые или капроновые пистоны.
• Далее, отделку откосов осуществляют закреплением панелей в направляющие профили.

Чтобы выполнить монтажные работы по отделке откосов сайдингом, необходимо запастись хорошим инструментом, закупить качественный материал, крепежные изделия и следовать инструкциям, изложенным выше. Или пригласить опытных специалистов и со знанием дела контролировать работы.

Способы оформления оконных проемов сайдингом

Наиболее практичным является виниловый сайдинг. Двухслойные панели изготавливают из поливинилхлорида, который может имитировать другие отделочные материалы.

Материал отличается:

• Своей легкостью.
• Экологичностью.
• Устойчивостью к внешним воздействиям.
• Эстетической привлекательностью.

Варианты отделки откосов

В зависимости от расположения окна внутри проема, существует несколько вариантов ответа на вопрос — как сделать откосы из сайдинга:

• При расположении окна в глубокой нише отделку откосов выполняют рядовым сайдингом с использованием угловых или универсальных профилей.
• Окна с откосами до 170 мм обрамляют специальными околооконными профилями.
• Оконные проемы без откосов оформляют наличниками.
• Для арочных окон используют гибкий профиль.

Смонтировать откосы из сайдинговых панелей самостоятельно поможет видео в этой статье.

Разновидности сайдинга и выбор доборных элементов для отделки откосов

Современная строительная промышленность выпускает два основных вида фасадного сайдинга: виниловый и металлический. Виниловый сайдинг изготовлен из полимерного материала – винила. По той причине, что он дешевле, чем металлический, его используют более широко, особенно в малобюджетном строительстве частного жилья.

Внешний вид винилового сайдинга на фасаде частного дома.

Свойства полимера отразились на потребительских качествах этого материала:

• Через него не проникает влага.
• Панели этого сайдинга имеют достаточно эстетичный вид.
• Поверхность, обшитая таким материалом, легко поддается уходу.

При этом, срок его эксплуатации значительно меньше, чем у металлического, что обусловлено тем, что со временем пластик деформируется и выцветает под воздействием перепадов температуры и солнечных лучей.

Если фасад дома планируется закрывать виниловым сайдингом, то и все элементы для отделки откосов окон необходимо использовать из такого же материала. Чтобы стыки и углы на откосах имели законченный и цивилизованный вид, используют некоторые дополнительные детали.

Изготовленный из пластика, J – профиль, который выполняет роль крепежа для листов сайдинга внутри откосов.

Пластиковый Н – профиль нужен для стыков соседних элементов сайдинга.

Внешний и внутренний уголки, а также отлив закрывают углы откоса. Отлив еще выполняет функцию водоотведения.

Приоконная планка призвана облагородить пространство возле рамы.

Для металлического сайдинга используются аналогичные доборные элементы, но изготовленные из металла. Вообще, металлический сайдинг имеет более презентабельный внешний вид. Он покрыт специальным полимерным покрытием, которое сильно увеличивает антикоррозийные свойства материала. Поэтому такой вид сайдинга может прослужить 50 лет. Форма и цвет у него могут быть совершенно различными. Существуют варианты, которые имитируют настоящее бревно.

Имитация калиброванного бревна металлическим сайдингом.

Какой бы вид сайдинга и дополнительных элементов выбран не был, отделку откосов необходимо производить очень аккуратно и точно. Ведь окна в первую очередь бросаются в глаза при обзоре здания. От их оформления зависит все впечатление от внешнего вида дома.

Инструменты для работы

Для обшивки оконных проемов понадобится шуруповерт – им будут вкручиваться саморезы. Также понадобятся ножницы для разрезания металлических профилей, чтобы подогнать размер под параметры оконного проема. Для пробивания отверстий понадобится пробойник, а также ножовка по металлу с мелкими зубчиками. Вместо последней более удобным может быть электролобзик. И, наконец, нож-резак – им намечается линия для сгиба и распиливания винилового сайдинга. Если по этой линий несколько раз в разные стороны согнуть лист, он без труда переломается строго по линии.

Среди мелкого инструмента

• угольник,
• рулетка,
• линейки,
• молоток,
• уровень,
• карандаш.

Монтаж и обработка

Подготавливается все необходимое для монтажа околооконной планки. Разметку и обрезку лучше выполнять на ровном столе.

Пошаговые действия по установке:

1. Фиксируется финишный профиль. Его ставят во внутренний периметр проема с прилеганием к раме. Для надежности, привлекательного внешнего вида и обеспечения стыковки в 90⁰ детали подрезаются под углом 45 градусов. Это легко сделать болгаркой. Все фрагменты сопоставляются и крепятся.

   Первым крепится финишный профиль

2. Подгоняется нижняя часть. Если в качестве отливной детали будет применяться приоконный профиль, то на планке отмечается ширина этого участка проема, к которой прибавляется ширина внешнего наличника, умноженная на два. Если основная сторона проема равняется 80 см, а околооконная планка имеет размер «наличника» 8 см, то обрезка составит 8+80+8 = 96 см. Далее осуществляется подрезка по месту изгиба с обеих концов. Отрез равняется 80 мм. По краям внутренний подрезок подгибается, образуя язычок, и укорачивается до 20–25 мм. Внешняя полоса остается прямой или уменьшается небольшая часть уголка. Если не зарезать все края под 45 градусов, то по прошествии времени появятся щели.

   Схема монтажа профиля без подрезки по углам

3. Аналогичные работы проводятся с верхней деталью. Отличие лишь в том, что выступающая зона с обеих концов подрезается под 45 градусов.
4. Элементы устанавливаются поочередно на свои места. Для этого внутренний край заводится в финишный профиль, а с внешней стороны прикрепляется саморезами.
5. Подгоняются вертикальные детали. Для этого проводятся замеры. Нижний фрагмент (для обеспечения слива) размещается под углом, следовательно параметры определяются по двум точкам.
6. Необходимо тщательно продумать соединение вертикальных участков. Ввиду того что верхний и нижний элементы уже имеют загибы для оттока воды, внутренняя деталь стойки откоса подрезается только с учетом вымеренной кривизны.

   Монтаж профиля с подрезкой под 45 градусов по углам

7. Внешние планки обрезаются иначе: вверху края остаются прямыми (за исключением небольшой подрезки уголка), а нижняя сторона отрезается под углом 45 градусов.
8. Стыковка выполняется следующим образом: вертикальная стойка подсовывается под угол верхней планки и заводится в финишный профиль, чтобы язычок располагался внутри. Похожая процедура выполняется и снизу, только угол стойки приоконного профиля укладывается внахлест, закрывая выпирающую часть нижнего элемента.

   Околооконные планки, состыкованные под углом в 45 градусов, смотрятся намного лучше

9. Фрагменты закрепляются на саморезы.
10. Дополнительно все стыки обрабатываются герметиком.

Для значительного упрощения работы и создания визуально привлекательного соединения профили можно не подрезать под углом.

После обрамления проемов монтируется сайдинг, который заводится в участок J-соединения.

Во время установки панелей сайдинга необходимо использовать огромное количество доборных элементов. Именно от них зависит внешний вид всего фасада. Сегодня я подробнее расскажу о таком элементе, как околооконная планка сайдинга. Сразу становится понятно, что этот элемент связан с окном, но какие функции он выполняет и как крепится мы поговорим далее.

Околооконная планка

Какой сайдинг лучше?

Чаще всего используются металлический и виниловый сайдинг.

Виниловый сайдинг более доступный и поэтому более популярный:

• Недорогой
• Не впитывает влагу
• Устойчив к низким температурам, хорошо переносит жару
• Служит 15-20 лет
• Легко очищается

Качественный металлический сайдинг — более надежный материал.

• Срок эксплуатации — 45-50 лет
• На поверхности панелей — полимерное покрытие против коррозии
• Выдерживает высокие температуры, при которых виниловые панели могут плавиться

Но металлический сайдинг стоит дороже винилового и весит больше. Из-за тяжести его нежелательно использовать для обшивки старых домов. Стены, которые утратили свою прочность, могут не выдержать вес отделки.

Утепление и гидроизоляция

Если обшивка дома проводится при помощи сайдинга, то рекомендуется провести укладку теплоизоляции и гидроизоляции, ведь сайдинговый материал недостаточно хорошо защищает поверхность здания от ветра и влаги.

Такие слои укладываются еще до момента сооружения обрешетки под сайдинг. Проводят установку обрешетки для укладывания утеплительного материала, оставляя при этом небольшой зазор между утеплителем и стеной.

После этого накрывают утеплитель гидроизоляционной пленкой, которую крепят, используя строительный степлер.

После того, как заканчивают процесс обеспечения дома тепло и гидроизоляцией, приступают к созданию обрешетки для прикрепления сайдинга.
