Покрытие колодцев
Для покрытия колодцев используют универсальные крышки. Эти плиты в процессе эксплуатации часто подвергаются воздействию агрессивных растворов, транспортируемых внутри канализационной системы. Поэтому все они имеют высокую степень антибактериальной и противокоррозионной защиты.
Плиты перекрытия колодцев изготавливаются из модифицированного бетона марки М200, имеющего класс прочности на сжатие В15. Они армируются сетками из стали А-III, Вр-1 или А-II. Их можно использовать в любых условиях эксплуатации, так как они обладают высокими техническими характеристиками:
- морозостойкость — класс F100…F300;
- водонепроницаемость — класс W4…W6.
Плиты перекрытия каналов
Водоотводящие и канализационные каналы обустраивают как в промышленных зонах, так и в частном секторе. Для их герметизации (накрытия, перекрытия) используют прямоугольные или квадратные плиты. Изготавливаются эти плиты длиной от 0,75 (доборные) до 3 (рядовые) метров. Предназначены они для эксплуатации в условиях воздействия отрицательной температуры ниже -40 градусов Цельсия.
Крышки лотков изготавливаются в соответствии с действующими нормативными документами, в которых оговорены требования к жесткости, прочности и трещиностойкости изделий из ЖБИ.
Крышка надежно закрывает канал. Ведь ее вес достигает 230 кг. Установив крышку на лоток, сдвинуть ее практически невозможно.
Крышки колодцев
Крышки колодцев – это сборные железобетонные элементы подземных инженерных сооружений, которые применяются для обустройства колодцев. Колодцы железобетонные – это сборные конструкции, которые применяются для возведения различных видов подземных коммуникаций: канализационных, водопроводных, газопроводных сетей и смотровых колодцев.
Крышки или плиты перекрытия колодцев устанавливаются на кольца колодцев и предназначаются для защиты содержимого от попадания посторонних предметов. Крышки имеют отверстия, которые обеспечивают быстрый и легкий доступ внутрь для обслуживания коммуникаций и, в случае необходимости, ремонта. Отверстия закрываются чугунными или полимерными люками.
Железобетонные крышки колодцев используются в таких сферах, как инженерное и дорожное строительство, при возведении колодцев канализационных сетей и станций, пожарных и очистных резервуаров, тоннелей, коллекторов и шахт. Данные ЖБИ широко применяются в энергетике, при хранении и перегонке нефти, газа, минеральных удобрений и вредных веществ, а также в пищевой промышленности (бункеры и элеваторы) и в гальваническом производстве. Колодцы из железобетона могут использоваться при высоком уровне грунтовых вод или в грунтах с его сезонным подъёмом.
Армированный стальными каркасами бетон, из которого изготавливаются крышки колодцев, имеет ряд преимуществ по сравнению с другими строительными материалами. Прочность бетона позволяет колодцам выдерживать нагрузку, которая возникает вследствие давления грунта, а его плотная структура не подвергается размытию со стороны грунтовых вод, благодаря этому колодцы железобетонные могут применяться в большинстве грунтов. Гладкая поверхность крышек не позволяет мусору цепляться и образовывать засоры. Кроме того, бетон отлично подвергается очищению, причем для очистки не требуется специальное оборудование и квалифицированные специалисты. Элементы сборных колодцев легко монтируются друг на друга. Благодаря этому при ремонте не требуется замена конструкции полностью – достаточно лишь заменить или починить износившийся элемент. Инертность – одно из важнейших преимуществ, бетон не оказывает на качество воды никакого влияния и, соответственно, может применяться для хранения питьевой воды.
Крышка колодца представляет собой плиту с круглым отверстием, вырезом, для монтажа канализационных люков и допуска внутрь колодца. Крышки защищают горловину колодца от проседания грунта, засорения и проникновения посторонних предметов.
Железобетонные крышки колодцев изготавливаются в соответствии с ГОСТ 8020-90 и сериями 3.900.1-14 вып.1 «Изделия железобетонные для круглых колодцев водопровода и канализации» и РК 2201-82 «Сборные железобетонные колодцы на подземных трубопроводах» из тяжелого бетона классом прочности на сжатие от В15. Марка бетона по морозостойкости для крышек колодцев принята не менее F100. Марка по водонепроницаемости принимается не ниже марки W6.
Крышки колодцев армируются сетками, которые объединяются в объемный каркас. Для армирования применяется термомеханически упрочненная стержневая сталь классов Ат-IIIС и Ат-IVС, стержневая горячекатаная сталь классов А-I, А-II и А-III и обыкновенная арматурная проволока класса Вр-I.
Крышки колодцев маркируются буквенно-цифровым обозначением, которое включает в себя сокращенное наименование изделия (ПП – крышка или плита перекрытия колодца) и цифры, обозначающие диаметр рабочей камеры, горловины или люка колодца, с которыми сопрягается элемент, в дециметрах.
В можно не только заказать крышки колодцев железобетонные, но и проконсультироваться с нашими специалистами, подобрать требуемые конструкции железобетонных изделий. В нашем отделе продаж можно заранее узнать и уточнить цену железобетонных изделий и рассчитать общую стоимость заказа. Купить железобетонные крышки колодцев и проконсультироваться по общим вопросам покупки и доставки Вы можете, позвонив по телефонам : Санкт-Петербург, Москва: (495) 646-38-32, Краснодар: (861) 279-36-00. Режим работы компании: Пн-Пт с 9-00 до 18-00. осуществляет доставку железобетонных колодцев по всей России прямо до объекта заказчика или на строительную площадку, если позволяет инфраструктура.
По вопросам монтажа железобетонных колодцев обращаться по телефону.
Как правильно хранить и транспортировать
Хранение и монтаж
Обязательно нужно знать, как правильно хранить ПП 10 и прочие варианты подобных конструкций. Используются специальные монтажные петли и подкладки. То же касается и процесса перевозки ПП-10 и прочих плит.
Складывать их нужно не вразброс, как выходит обычно, а в определенном порядке. В высоту нужно складывать не большее 6 пластов. Между ними обязательно должны быть прокладочные материалы. Рабочие камеры следует оставлять в транспортном средстве в 1 ряд. Можно складывать все и по другой схеме.
Но нужно учитывать, что если применяются нераздельные формы для создания деталей, то допускается небольшой технологический уклон в гранях сбоку — он составляет примерно до 10%.
Монтаж ПП 10 и прочих таких же конструкций, но для дна (они с другими размерами), осуществляется следующим образом. Сначала деталь кладут на специально подготовленный слой из песка и цемента либо только песка. Перед тем как дальше устанавливать колодец, требуется очистить все поверхности и проверить, чтобы между дном и опорной плитой для колодца не было других объектов и грязи.
Иногда требуется дополнительно выровнять уровень колодца или сделать правильный уклон в сторону парубка выхода. Это осуществляется за счет того, что на основание и другие плиты с измененными размерами наносят смесь из бетона. Только после этого можно устанавливать конструкцию самого колодца в зависимости от намеченной сети.
Дальше остается только зафиксировать колодезный люк и саму конструкцию крышки на плите. После этого весь механизм будет готов к эксплуатации, а ПП 15 или листы с другими параметрами будут хорошо закреплены. Еще нужно помнить о том, что во время монтажа обязательно нужно анкерные болты затягивать до максимума, чтобы колодец не смог переместиться по нижней плите.
Производство ЖБ крышек
Большинство крышек, используемых в Москве и МО, поставляется с ]ЖБИ-4. Производство выполняется по алгоритму, который устанавливает ГОСТ. Для их изготовления подходит только бетон с прочностью на сжатие В15 и выше, а также упрочненная сталь.
В процессе производства бетон приобретает необходимые свойства за счет таких технологических процедур, как пропаривание и вибрационное уплотнение. Чтобы в готовом изделии получилось отверстие для люка, на этапе изготовления применяются монтажные закладки.
Согласно установленным требованиям крышки для колодцев могут быть как армированным, так и не содержать каркаса из стальной арматуры. Однако, как и в случае с другими железобетонными изделиями, армированные конструкции обладают большей прочностью. Поэтому большинство строительных компаний предпочитает закупать армированные конструкции.
| < Предыдущая | Вернуться к списку статей | Следующая > |
Виды и формы
Бетонные днища для колодцев, равно как и плиты перекрытия, бывают нескольких форм:
- Квадратные.
- Круглые.
- Прямоугольные.
Перекрывающий элемент ПП-10 в продаже встречается с круглым отверстием, позволяющим обустраивать люк. Железобетонные изделия делятся на две группы:
- Изготовление осуществляется из проницаемого бетона, который способен справляться с нагрузкой, равномерно распределенной до 5 кПа. Расчет происходит, исходя из вероятности наезда на крышку перекрытия автомобиля.
- Используется бетон низкой проницаемости, который рассчитывается на определенное давление грунта. Если дополнительно необходимо выдержать нагрузку автомобиля, то предпочтение отдается изделиям ПД-6 или ПД-10.
Плита перекрытия ПК-15 и прочие модификации
Крышки колодцев подбираются в строгом соответствии с назначением конструкции, ориентируясь на диаметр использованных стеновых колец или габариты выкладываемого из кирпича стока или шахты. Квадратные плиты перекрытий используются как раз для колодцев, имеющих квадратную форму.
Плита перекрытия ПК-15
крепится также как и другие виды плит, следующим образом:
- она опускается на последнее стеновое кольцо (для круглого колодца) или на финишный ряд кирпича квадратной конструкции.
- Стык между стеновыми элементами и плитой перекрытия обязательно цементируется.
- На отверстие крышки монтируется люк либо опорное кольцо, потом устанавливается крышка люка. Опорное кольцо в данном случае позволит приподнять люк от уровня грунта, предотвратив, таким образом, затекание грязной воды сквозь неплотные примыкания.
Подъем люка над уровнем грунта имеет ещё и другое значение – на небольшом возвышении его трудно не заметить, соответственно, наступить или наехать на него уже не удастся. Это повышает уровень безопасности персонала обслуживающего люк, пешеходов и водителей, а также способствует поддержанию специфичной среды внутри колодца.
Правильно подобрать плиты перекрытия для колодца помогут специалисты завода ЖБИ-4. Они всегда готовы дать исчерпывающую консультацию относительно комплектации колодца совместимости материалов и технологии проведения работ.
Формы и размеры колодезных крышек
Крышки могут быть круглыми, овальными или квадратными – их форма зависит от сечения самого колодца. Изделие любой формы обязательно должно иметь отверстие для люка, через который будет осуществляться доступ к коммуникациям. Отверстие также может быть любой формы: круглой, овальной или прямоугольной.
Чаще всего используются овальные крышки колодцев со смещенным к одной из сторон круглым отверстием. Встречаются также круглые плиты с двумя небольшими круглыми отверстиями (конструкция внешне похожа на розетку), а также квадратные плиты с одним отверстием, которое размещено строго по центру.
Для таких изделий, как крышка колодца ЖБ, размеры и цены напрямую взаимосвязаны. Чем длиннее, толще и массивнее плита, тем выше ее стоимость, потому что на производство более крупного изделия уходит больше материалов.
- В среднем поперечник железобетонной крышки составляет от 0,8 до 3,3 метров;
- Масса одного изделия начинается от 0,24 и доходит до 4,9 тонн. Поэтому для установки на место необходимо применение спецтехники. Вне зависимости от формы и размеров крышки, ее поверхность должна быть максимально гладкой. На ней не должно быть трещин, рытвин, впадин, бугров и прочих неровностей больше, чем это предусмотрено ГОСТом. Избыток неровностей приводит к тому, что бетон будет постепенно разрушаться с ходом циклов замораживания и оттаивания почвы.
Несмотря на то, что толщина бетонного слоя над арматурой составляет всего 2 см, сталь не должна выступать на его поверхность, за исключением монтажных петель. При несоблюдении этих требований партия считается браком.
Установка
Теперь предлагаем рассмотреть последовательность того, как положить днище и ПП в процессе строительства колодца.
- На первом этапе осуществляется изготовление котлована, при необходимости откачивается вода.
- Далее сооружается дно. Перед тем как его уложить, необходимо тщательно выровнять низ котлована. Грунт предварительно уплотняется и подготавливается песчаная подушка, которая также трамбуется. Изделие укладывается строго по уровню.
- Сверху днища на цемент устанавливается первое кольцо. Чтобы обеспечить необходимую герметичность. Дополнительно места стыков покрываются гидроизоляцией.
- Все последующие кольца устанавливаются и скрепляются специальными металлическими скобами.
- Сверху укладывается элемент перекрытия.
Виды и маркировка
Как уже говорилось выше, преимущественно колодезные днище и крышка имеют круглую форму.
Благодаря соблюдению ГОСТов при их производстве нет затруднения подобрать соответствующие размеры под установленные кольца. Что касается нижней части, то есть герметичный элемент, объединяющий кольцо с дном.
Как правило, это изделия из железобетона, хотя встречаются и пластиковые разновидности.
Существует несколько типоразмеров:
- ПН-10. Диаметр 1,5 м, вес 450 кг, высота 100 мм.
- ПН-15. ⌀ 2 м, вес 950 кг, h 120 мм.
- ПН-20. ⌀ 2,5 м, вес 1480 кг, h 120 мм.
- ПН-25. ⌀ 3 м, вес 2450 кг, h 140 мм.
При обустройстве подземных водопроводных сооружений дно используется с маркировкой ПД-20, ПД-15 и Д-10. Выбор зависит от веса всего сооружения, которое будет построено. По типоразмерам также представлены следующие варианты:
| ПД-10 | 330 | 1100 × 100 | 0,18 | 0,45 |
| 15 | 670 | 1600 × 120 | 0,38 | 0,95 |
| 20 | 1020 | 2200 × 120 | 0,59 | 1,48 |
| 25 | 1770 | 2600 × 170 | 0,98 | 2,4 |
| 30 | 3900 | 3100 × 200 | 1,8 | 3,9 |
Основные типоразмеры маркировки КД:
| 21 | 700×2080×140 | 500 кг |
| 25 | 1100×2080×140 | 780 кг |
| 30 | 1600×2080×160 | 1300 кг |
| 36 | 2020×2080×160 | 1800 кг |
| 42 | 2800×2080×160 | 2300 кг |
Классификация и особенности основных видов плит
Обозначение плит перекрытия регламентируется ГОСТ 23009. Марка может содержать от 2 до 3 буквенно цифровых групп:
- Первая – содержит буквенное обозначение разновидности изделия.
- Вторая – включает основные размеры и показатель предельной нагрузки.
- Третья – содержит дополнительную информацию такую, как класс арматуры для армирования, вид бетона и т.д.
Маркировка ЖБ плит помогает определить разновидность изделия, способ производства и конструктивные особенности. Железобетонные изделия для сооружения горизонтальных несущих и ограждающих конструкций подразделяются на такие виды:
Многопустотные – изделия с продольными технологическими пустотами, которые характеризуются сравнительно небольшим весом и высокими прочностными характеристиками.
Фото 1. Пустотные железобетонные изделия
- Ребристые – ЖБИ с продольными ребрами, обеспечивающими повышенную жесткость.
- Полнотелые – плиты сплошного сечения, отличающиеся высокой прочностью.

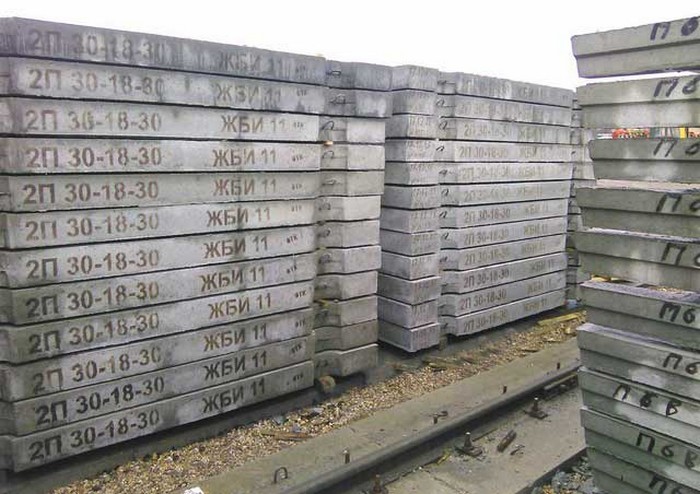

Фото 2. Промаркированные полнотелые плиты
Зная марку железобетонных плит, вы сможете легко определить не только их разновидность, но также основные размеры и несущую способность
Поэтому важно знать и понимать, как расшифровываются обозначения основных типов ЖБИ.
Пустотные плиты
Производятся согласно ГОСТ 9561 с продольными пустотами разных форм. Буквенная маркировка пустотелых плит перекрытия:
- ПК – круглопустотные ЖБИ толщиной 220 мм, изготовленные методом опалубочного формования.
- ПБ – многопустотные ЖБИ толщиной 220 мм, которые производятся согласно современному методу безопалубочного (непрерывного) формования.
- ПНО – облегченные круглопустотные изделия толщиной 160 мм, которые изготовляются по опалубочной технологии.
- 3,1ПБ и 1,6ПБ – облегченные пустотные ЖБИ толщиной 160 мм, изготовленные по безопалубочной технологии.
Маркировка плит перекрытия ПК и ПБ детально расшифрована в соответствующе пункте данной статьи.
Фото 3. Разные типы многопустотных изделий
Другие виды плит
Заводы-изготовители выпускают и другие виды плит, но они, как правило, относятся к категории изделий специального назначения:
Ребристые (ПГ, ПР, ПП) – применяются преимущественно для покрытия и перекрытия промышленных и общественных многоэтажных объектов. Изготовляются по ГОСТ 28042. Характеризуются высокой стойкостью к вибрационным нагрузкам, поэтому наиболее востребованы в регионах с высокой сейсмоактивностью.
Рисунок 4. Внешний вид ребристых ЖБИ
Сплошные (ПТ, П) – характеризуются полнотелой конструкцией, высокими прочностными характеристиками. Производятся в соответствии с ГОСТ 19570. Большим спросом среди застройщиков не пользуются из-за большого веса, что создает значительные нагрузки на стены и фундамент.
Фото 5. Внешний вид плиты сплошного сечения
Что такое плита перекрытия колодца?
Основная задача, которую выполняет крышка колодца – это предотвращение попадания грязи, мусора и нечистот внутрь, а также поддержание его герметичности. В отличие от крышек, используемых для других конструкций и устройств, колодезный вариант представляет собой плиту перекрытия с круглым отверстием под люк. По диаметру эта плита должна точно совпадать с колодезными кольцами.
Завод ЖБИ-4 представляет огромное количество модификаций плит, отличающихся по размерам и форме. Хотя габариты плит разной модификации отличаются, но отверстие под люк делается стандартного диаметра. Так, плита перекрытия пк-15
и П-20ц имеет абсолютно идентичное по размерам люковое отверстие. Это сделано для того, чтобы без труда можно было бы оборудовать типовой люк в соответствии со всеми требованиями безопасности и строительными нормами. Ассортимент колодезных крышек представлен шестью типоразмерами – диаметром в 100, 120, 140, 170, 220, 275 см.
Описание и назначение конструкций
Колодцы из железобетона необходимы для обустройства водопроводных, газопроводных сетей и канализации. Для их защиты от внешних факторов, попадания грязи и солнечных лучей, предотвращения доступа посторонних, падений людей и животных используются защитные бетонные крышки на кольца.
Они устанавливаются на заключительном этапе монтажа колодца, и являются завершающим звеном всей конструкции.
Варианты колодезных конструкций
Крышка колодца железобетонная представляет собой плоскую типовую деталь, оснащенную технологическим отверстием, позволяющим обслуживать сооружение, которое оборудуется люком. Без защитной крышки эксплуатировать колодцы запрещено.
Зачастую применяются пластиковые крышки на бетонные кольца, а так же металлические и деревянные изделия. Их чаще всего проще устанавливать, но они не всегда обеспечивают надежную защиту и функциональность сооружения.
Чем хороша крышка колодца бетонная:
Технология производства и используемые материалы обеспечивают высокую надежность и прочность конструкции.
- Неподверженность воздействиям осадков, ультрафиолета, температурных колебаний, вредителей позволяет эксплуатировать железобетонные сооружения десятилетиями.
- Большая масса изделий не является препятствием для их быстрой установки, в том числе, своими руками. С другой стороны, массивность конструкции не позволяет ее случайно отодвинуть, что увеличивает безопасность эксплуатации колодца.
- Бетон, изготовленный из безопасных с точки зрения экологии материалов, не наносит вреда окружающей среде и не портит питьевую воду, если колодец используется для водоснабжения.
- Большое количество моделей крышек и типоразмеров упрощает подбор модели для любого колодезного сооружения.
Крышки оснащаются петлями для строповки.
Крышка на бетонное кольцо
К минусам изделия из железобетона можно отнести большой вес, из-за которого при монтаже необходимо привлечение нескольких человек и специальных приспособлений или техники. Но, как уже было замечено, его можно считать и преимуществом, не позволяющим легко отодвинуть крышку.
Недостатком также является непрезентабельный внешний вид сооружения. Если крышка устанавливается в частном хозяйстве, придется приложить усилия для придания конструкции привлекательности.
Декорирование бетонного сооружения камнем
Цена изделий также не относится к их плюсам. Стоимость крышек из бетона начинается от 1 тыс. руб.
Из чего лучше сделать
Плита перекрытия может быть выполнено из разных материалов:
- Бетон.
- Железобетон.
- Пластик.
Пластмассовое днище – не самое лучшее решение, если подземные воды располагаются высоко. Под их давлением пластик начнет выдавливать наружу. Что касается пластиковой крышки, то это хороший вариант, так как питьевой источник будет защищен от посторонних предметов, а само обустройство будет достаточно простым.
Если изготавливается своими руками, то можно залить основание и крышку бетоном. В этом случае сооружается опалубка, а цемент должен иметь высокую прочность. Альтернатива этому – ЖБ-плиты для колодцев. Укладывать их необходимо при помощи специальной техники, однако в условиях пучения грунта это идеальное решение.
