Плитный фундамент своими руками: пошаговая инструкция

Выбор теплоизоляционного материала

Перед началом работ требуется подобрать и купить качественный утеплитель для поддержания нормального уровня влажности в здании и утепления УШП.

На рынке стройматериалов сегодня можно найти много различных теплоизоляционных материалов, но чаще для утепления фундаментов используют экструдированный пенополистирол («Пеноплекс»). Ещё два популярных утеплителя для этого использовать нельзя по таким причинам:

минеральная вата – материал впитывает воду, поэтому нею нельзя утеплять основание здания. Она в результате намокания перестаёт выполнять свои функции;
пенопласт – материал слабый по прочности, а на фундамент здания постоянно воздействуют большие нагрузки.

Достоинства экструдированного пенополистирола:

большой срок службы;
не боится влаги, поэтому не гниёт и на нём не появляется плесень и грибок;
некоторые разновидности этого материала являются слабогорючими, правда этот фактор в возведении фундамента неактуален;
безопасен для человека: из него не выделяются опасные для здоровья людей вещества;
прочный: материал способен длительно выдерживать вес людей, мебели и различного оборудования.

Главное – это не допускать воздействия на этот утеплитель активных химических составов, таких как растворители. Они разлагают пенополистирол в результате контакта.

Минусы монолитной плиты как фундамента для дома

Высокая стоимость

Затратность такого фундамента может быть в 3 и более раз выше в чем затраты на устройство ленточного и раз в 5 выше свайного фундаментов. Объясняется такая высокая стоимость необходимостью использования большого объема бетона и арматуры. В отличие от ленты, бетоном заливается вся площадь под будущим домом и на всю глубину фундамента.

на монтаж плитного фундамента расходуется в несколько раз больше арматуры

Второй существенной статьей расхода является необходимость использования тяжелой и специальной строительной техники. Для заглубления, если необходимо, привлекается ковшовый трактор, для заливки плиты и доставки бетона на объект необходимо будет нанимать бетононасос. Те работы, для которых спец. техника не требуется, достаточно объемны и для их выполнения необходим труд нескольких человек. Поскольку на выравнивание заглубленной ямы, на вязку арматуры, засыпку и трамбовку песчано-гравийной подушки может уйти не один месяц, то можно не успеть до наступления морозов, а бетонные работы при отрицательных температурах выполнять не рекомендуется по ряду причин.

монтаж плиты требует использование спецтехники

Трудности замены коммуникаций

В отличие от свайных и ленточных фундаментов, где все коммуникации можно проложить через пустотное пространство между грунтом и черновым полом, монолитная плита исключает такую возможность. Все сантехнические коммуникации заводятся на стадии монтажа армированной сетки и заливаются монолитом в плиту. Такое устройство значительно затрудняет, а иногда делает невозможным замену сантехнических коммуникаций в доме. Потому, в плитный фундамент, рекомендуется закладывать сантехнику лучшего качества, которая уверенно прослужит многие годы, а также дополнительно покрыть трубы защитными изоляционными материалами, от перепадов температур и влажности. Для таких домов целесообразно использовать трубы на ПВХ основе, они более долговечны и не подвержены коррозии в отличие от металлических. Имеется единственный риск их повреждения во время монтажа.

разводку всех коммуникаций в плитном фундаменте необходимо выполнять заранее

Не подходит для холмистой местности

С точки зрения затратности, не целесообразно планировать плитные основания на рельефе с большими перепадами высот, а так же на скалистой местности, которая и без того, имеет прочный грунт, способный удержать любое здание средней высотности. Расход материала, в данном случае, будет колоссальный. Кроме того, в случае даже небольшого оползневого смещения грунта по склону, плита не сможет удержать допустимый горизонт, даже сохранив целостность. Возникает риск смещения всего дома на неопределенный угол. Поэтому, для холмистой и горной территории хорошо подойдут свайные фундаменты. Подробнее про свайный фундамент в статье «Свайный фундамент. Достоинства и недостатки»

на местности с большими перепадами высот больше подойдет другой вид фундамента

Необходимо утеплять

Железобетон боится влажности. накапливает ее в своей структуре при возникновении точки росы. Подробнее в статье ” Точка росы в строительстве“. Любой монолит необходимо утеплять как на уровне заглубления, так и над грунтом, с целью недопущения промерзания. В ином случае, накопленная влажность при первых же морозах начнет разрушать тело фундамента изнутри и вызывать коррозию арматуры.

плитный фундамент необходимо утеплять как внутри так и над грунтом

Слабая прочность на изгиб

Обратная сторона высокой прочности – это плохая устойчивость к деформациям в плоскости. Неравномерное распределение давление на плитный фундамент неизбежно спровоцирует возникновение трещин и начало разрушительных процессов в теле

В значительной степени, этот недостаток смягчает качественное армирование плиты, а так же достаточная толщина гравийно-песчаной подушки, которой следует уделить особое внимание. Изменение плотности в неоднородном грунте и его движение меняет места нижнего давления на плиту. В этом случае, если сверху нагрузка дома распределена равномерно, то снизу, такое распределение может постоянно меняться и провоцировать разлом в фундаменте

Только хорошая песчано-гравийная подушка служит смягчающим буфером и предотвращает подобные разрушения

В этом случае, если сверху нагрузка дома распределена равномерно, то снизу, такое распределение может постоянно меняться и провоцировать разлом в фундаменте. Только хорошая песчано-гравийная подушка служит смягчающим буфером и предотвращает подобные разрушения.

может образоваться трещина при неправильном распределении давления, как результат недостаточной гравийно-песчаной подушки

Устройство монолитной плиты

Как и при укладке любых монолитных конструкций, устройство плитного фундамента подразумевает определенную последовательность слоев бетонного «пирога»:

Песчано-гравийная подложка – 15-20 см песка позволяет выровнять «непослушный» грунт, а 15-20 см гравия станут хорошей дренажной системой.
Геотекстиль (некоторые укладывают его перед песчаным основанием).
Бетонная «подготовка» толщиной порядка 5-10 см. Этот слой представляет собой жесткое основание, которое потребуется для гидроизоляции.
Рулонный гидроизолирующий материал (лучше отдать предпочтение материалам на стекловолоконной основе).
Теплоизоляция толщиной около 15-30 см. Утеплитель (лучше всего подойдет пенополистирол) снизит силу пучения и сделает фундамент не таким холодным.
Армопояс состоящий из двух арматурных сеток с ячейками размером 20 х 20 (диаметр стержней 12-16 мм).
Бетонная стяжка толщиной 20-50 см и система теплых полов (если предполагается).

Чтобы залить плитный фундамент своими руками, необходимо произвести правильные расчеты.

Фундамент для ограждения из металлопрофиля своими руками

Процесс качественного строительства ограждений включает в себя предварительную укладку надежного основания — фундамента. Это одна из самых ответственных частей работы, потому что только правильно залитый по всем нормам и стандартам бетон сможет удерживать несущую конструкцию и полотно ограждения в первозданном виде длительный срок, не лопаясь и не перекашиваясь. Фундамент для забора из профлиста лучше всего делать ленточный, который идеально подходит для такого типа конструкций. Процесс укладки такого основания отличается от столбчатого, или другого типа.

Сведения о ленточном типе фундамента

Очень часто при самостоятельном возведении забора выбирают такой тип основания, так как он является мелко заглублённым, материалы доступны, а сам процесс укладки не требует специальных навыков.

Забор из профнастила с фундаментом будет противостоять:

проседанию и подъёму уровня земли под влиянием естественных процессов движения пластов почвы;
подмыванию основания грунтовыми водами;
проседанию под воздействием собственного веса ограждения;
изгибу и кручению от парусного эффекта сплошного полотна ограждения;
деформации грунта от вибрации (вблизи автомагистралей и железных дорог).

Ленточный фундамент для ограждения — это беспрерывная армированная лента из бетона и арматуры с поверхностным типом залегания, основой, которой должен быть бетон выше марки М200 (В15).

Отличительные качества монолитно-ленточного типа основания

заливается по песчаной подушке в предварительно обустроенную опалубку;
армируется арматурой (диаметр может составлять 8 -10 мм);
имеет высокие несущие показатели;
сопротивляемость к различного рода нагрузкам;
опалубка из ламинированной фанеры обеспечивает гладкую поверхность бетона, которую можно в дальнейшем окрашивать.

От веса несущей конструкции забора зависит и размер основания под него. Чем больше вес – тем больше основание, например, для тяжелых сварных конструкций из металла полоса бетона должна быть большой и широкой, а фундамент под забор из профнастила можно сделать уже, но глубже. Это обеспечит максимальное противостояние давлению ветра.

Различные варианты размеров ленты бетона и арматуры

Обустройство ленточного основания под ограждение из профильного листа

1. Для того чтобы сделать фундамент для забора из профнастила необходимо на размеченной территории выкопать траншею шириной 30 – 80 см. Глубина траншеи напрямую зависит от ряда факторов: устойчивость (сыпучесть) грунта, климатические условия области, вес будущей постройки, наиболее надежно заглубление на 60 – 80 см.
2. Далее делаем подушку из гравия и песка (1/3 всего объёма), которую обильно проливаем водой и утрамбовываем.
3. Армирование – укладываем арматуру (обычно с сечением 1 – 1,2 см) на кирпичи или другие опоры таким образом, чтобы арматура была на расстоянии от дна не менее 5 см. Первые несколько прутов устанавливаем на кирпичи, отступая от стены траншеи на 8-10см, последующие интервалы должны составлять 40 см. При этом укрепляем поперечные и вертикальные столбики, на них, не доходя до верхнего края основания 5-8 см, фиксируем две верхние арматуры и связываем их с поперечными. В итоге арматура должна образовать прочный каркас.

4. Мастерим съёмную опалубку. Для этого используем обрезную доску (толщина 25мм): сколачиваем щиты такого размера, чтобы верх бетонного основания был выше уровня грунта не менее чем на 30см, готовые щиты собираем в сплошной короб. Опалубку надежно фиксируем и устанавливаем распорные бруски, подсыпая землю.
5. Опалубку заполняем раствором бетоном. Если в качестве столбов-опор используются профильные трубы, то их надо установить и выровнять по уровню до заливки. Для опорных столбов лучше всего при помощи ручного бура или садового бура делать дополнительные ямы более широкие и глубокие (на 40 см).

Заливание бетонного раствора в опалубку

6. Бетон становится прочным на 70% в течении недели, после чего опалубку можно снять и приступить к последующим этапам возведения ограждения из металлопрофиля.

Готовое ленточно-свайное основание

Забор из профнастила на ленточном фундаменте – один из самых дорогостоящих видов основания для таких оград, он обеспечит безопасность вашей жизни, сведет к минимуму затраты на реконструкцию и ремонт забора, будет гарантией надежности и долговечности.

Разновидности монолитного основания

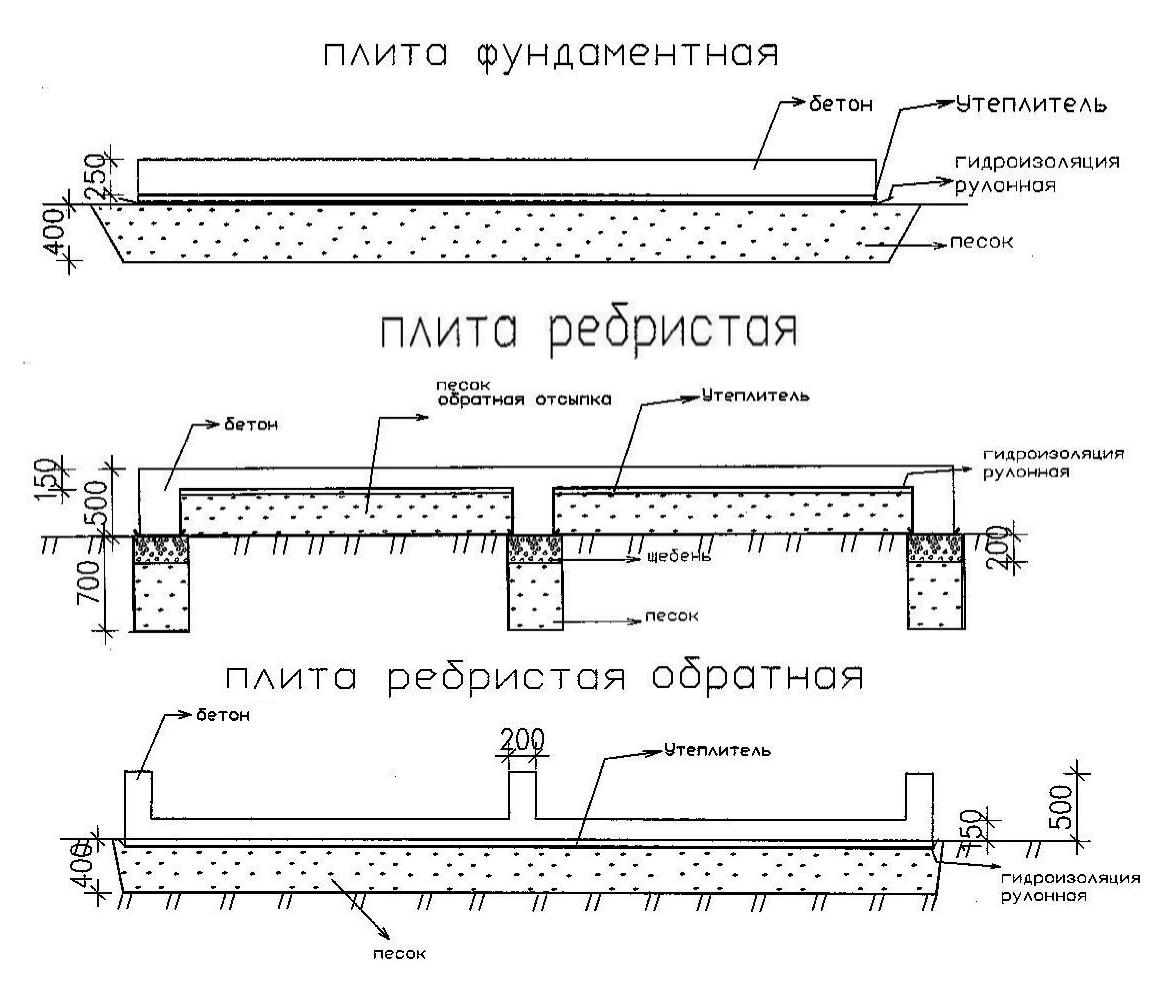

Существует несколько видов плитных фундаментов. Среди них можно выделить следующие:

Плитный цоколь
Фундамент с прослойкой песка и щебня
С прослойкой щебня и пенокомплекса
С армированием плиты
Без армирования
С установленной дренажной системой
С добавлением геотекстиля
С утеплением пенополистирола

Каждый из представленных типов оснований соответствует всем основным требованиям к плитному фундаменту. Поэтому при проведении строительных работ можно выбрать любой тип плитного основания. Выбор зависит от выбора необходимых качеств основания и доступных финансовых средств.

Особенности конструкции основания

Фундамент ленточный монолитный железобетонный имеет простую и надёжную конструкцию. Обязательное условие его долговечности – наличие обустроенной согласно всем правилам подушки из песка и гравия. Эта подушка будет перераспределять нагрузки от постройки на грунт, выполнять роль демпфера при морозных пучениях. Зачастую монолитный фундамент – единственно возможный вариант обустройства основания. Его сооружают на сыпучих, нестабильных, глинистых грунтах, почвах со значительной глубиной промерзания.

Монолитная фундаментная плита изготавливается с применением значительных объёмов бетона и арматуры. Марка бетона должна быть высокой – не менее В30, поскольку армируется, а потом бетонируется вся площадь здания. В большинстве случаев готовая конструкция в силу своей масштабности стоит немало, но точно нужно считать – многое зависит от особенностей конкретного участка, затрачиваемых материалов. В некоторых случаях монолитный фундамент будет даже дешевле, чем глубокий ленточный (благодаря уменьшенному объёму земляных работ, экономии на бетонной заливке).

Так выглядит армирующая фундамент сетка5375414102316428Источник логосвая.рф

Глубина заложения монолитного основания зависит от веса постройки, типа грунтов. Когда степень заглубления незначительное, а почвы пучинистые, дом вместе с основой будет опускаться и подниматься

Важно правильно рассчитать оптимальную толщину плиты и армирующий слой, чтобы текущие параметры не влияли на целостность готовой постройки. Плита компенсирует вероятные изменения за счёт действия силы упругости

Весной, когда грунт начнёт таять, дом сядет на место

Весной, когда грунт начнёт таять, дом сядет на место.

Устройство сборного плитного фундамента: плита к плите – расходы выше крыши

Итак, если участок, на котором будете возводить родимый дом стоит Бог весть на чем (геологи, простите, право слово), тогда, чтобы как бы чего не вышло во время смещения грунтов, и жилье вместе с плитой переместилось бы вместе с почвой, нужно строить именно монолитное плавающее основание.

Хотя, справедливости ради, скажем, что даже шведский фундамент бывает не только монолитным, но и сборным. Да-да, дорожные плиты укладывают на песчаную подушку, покрытую гидроизоляцией и … вуаля – получите сборный плитный фундамент своми руками.

Правда, этот вариант обойдется несколько дороже (чего только стоит заказ тяжелой спецтехники – кранов, грузовиков). А потом ведь по верху плиты-основания все равно придется делать стяжку (с опалубкой и прочими «радостями» бетонной заливки). Вот поэтому такой вариант как-то не очень прижился среди наших, не самых богатых в мире, застройщиков.

Монтаж монолитного фундамента: пошаговая инструкция

Технология строительства любого фундамента предусматривает подготовительный этап:

проводятся изыскательские работы, разрабатывается проект;
для строительства монолитного фундамента необходимо подготовить участок.

Когда определен характер грунта, установлены уровни промерзания и залегания грунтовых вод, можно приступать к расчистке участка. Необходимо подготовить проезд для спецтехники, при создании монолитного фундамента своими руками подготовку котлована лучше механизировать.

Разметка

Периметр будущего фундамента намечают с помощью колышков и шнурки (веревку выбирают эластичную, не впитывающую воду). Контур намечают по углам. Перпендикулярность проверяется строительным угольником.

Необходимо правильно произвести разметку будущего фундамента

Обустройство котлована

Перед рытьем котлована полностью удаляется плодородный слой, в грунте не должно быть растительных остатков. Глубина выемки грунта определяется с учетом толщины песчаной подушки и монолитного слоя бетона, он должен быть выше уровня земли не менее 10 см. Фундамент для частного дома с цокольным этажом делается ниже уровня земли, глубина котлована соответствует проектной.

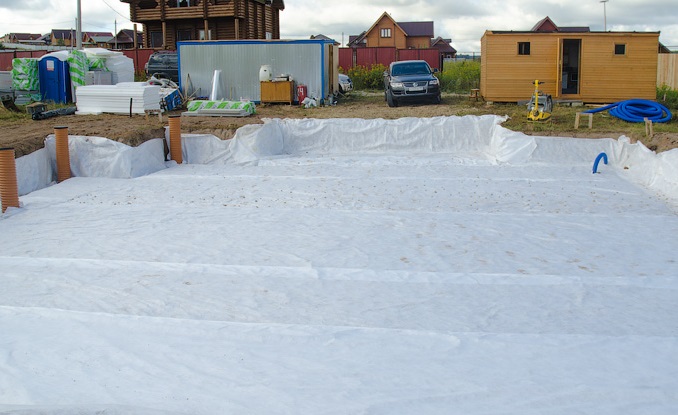

Дно и стенки уплотняют, выравнивают по уровню, затем устилают геотекстилем. Листы укладывают внахлест, чтобы обеспечить изоляцию песчаной подушки от почвы. Стыки рекомендуют проклеивать влагостойкой лентой, чтобы материал не расползался под весом песчано-гравийной смеси.

Геотекстиль необходим для гидроизоляции подушки от почвы

Формирование песчаной подушки

Песок или песчано-гравийная смесь засыпается в несколько этапов, каждый слой заполняет весь котлован, увлажняется, трамбуется для уменьшения количества пустот. Чтобы бетон не намокал, поверх песка укладывают слой полимера. Влагостойкая мембрана снижает риск растрескивания, бетонный монолит сохранит прочность. Мембранная пленка укладывается внахлест так, чтобы по порам вода уходила наружу. Мембраной укрывают с нахлестом на конструкцию опалубки.

Дренаж

Прежде, чем залить монолитный фундамент, стоит подумать об отведении дождевых и талых стоков. Параллельно с обустройством песчаной подушки делается дренажная система. С отступом от периметра по всей длине роется траншея глубиной до 80 см, делается песчаная или гравийная подушка высотой 10–20 см в зависимости от влажности почвы на участке, укладывается геотекстиль, затем перфорированные трубы. Необходимо предусмотреть наклон для стока воды. Дренажный канал монтируют в единую систему, предусматривают ливневку или открытый слив стоков. Сверху на трубу укладывают щебень, затем слой дерновой земли.

Дренаж необходим для отведения дождевой и талой воды

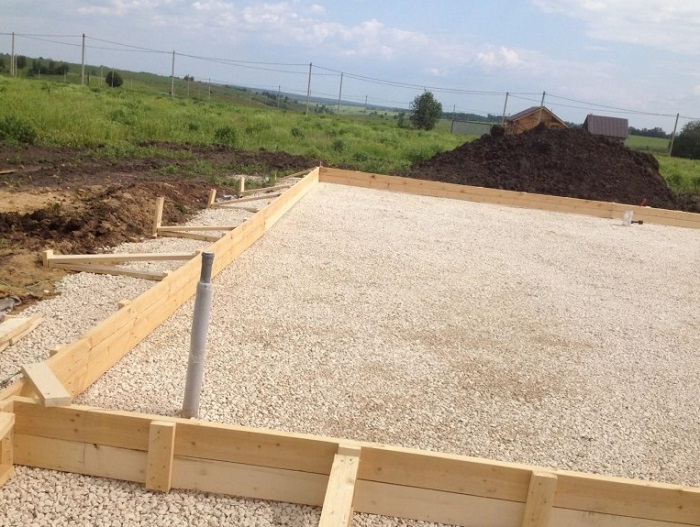

Возведение опалубки

Для заливки бетона необходима опалубка. Конструкцию делают из необрезных досок или фанеры (если планируется съемная опалубка). Конструкцию усиливают с внешней стороны раскосами, чтобы дерево выдержало натиск бетона.

Опалубка должна выдержать вес бетона

Формирование железобетона

Бетонный слой необходимо армировать. Сначала делают цементную стяжку, затем приступают к гидроизоляции и утеплению основания со всех сторон. При утеплении листы пенополистрола укладываются в два слоя со смещением на стыках. Следующая операция – создание армирующего каркаса. Капитальный фундамент для дома усиливают готовой сварной сеткой или прутьями, связывая их вязальной проволокой. Когда каркас готов, приступают к прокладке коммуникаций. После этого производится заливка бетона.

Армирующий каркас делается для прочности конструкции

Элементы отопления

Одно из достоинств такого фундамента заключается в том, что в тело плиты можно монтировать элементы тёплого пола. Придумали такой способ утепления скандинавы, предложив миру две технологии:

Шведский способ формирования плиты предусматривает слой пенополистирола под ней, и греющую систему, заключённую в бетонную стяжку, поверх неё.
Финская плита имеет П-образную форму. Её несущая горизонтальная часть достаточно тонкая, всего 100-150 мм, тогда как размер рёбер жесткости составляет 200*400 мм. Они опираются на грунтовую подушку без заглубления, пенополистирол заполняет пространство между грунтом и горизонтальной частью плиты.

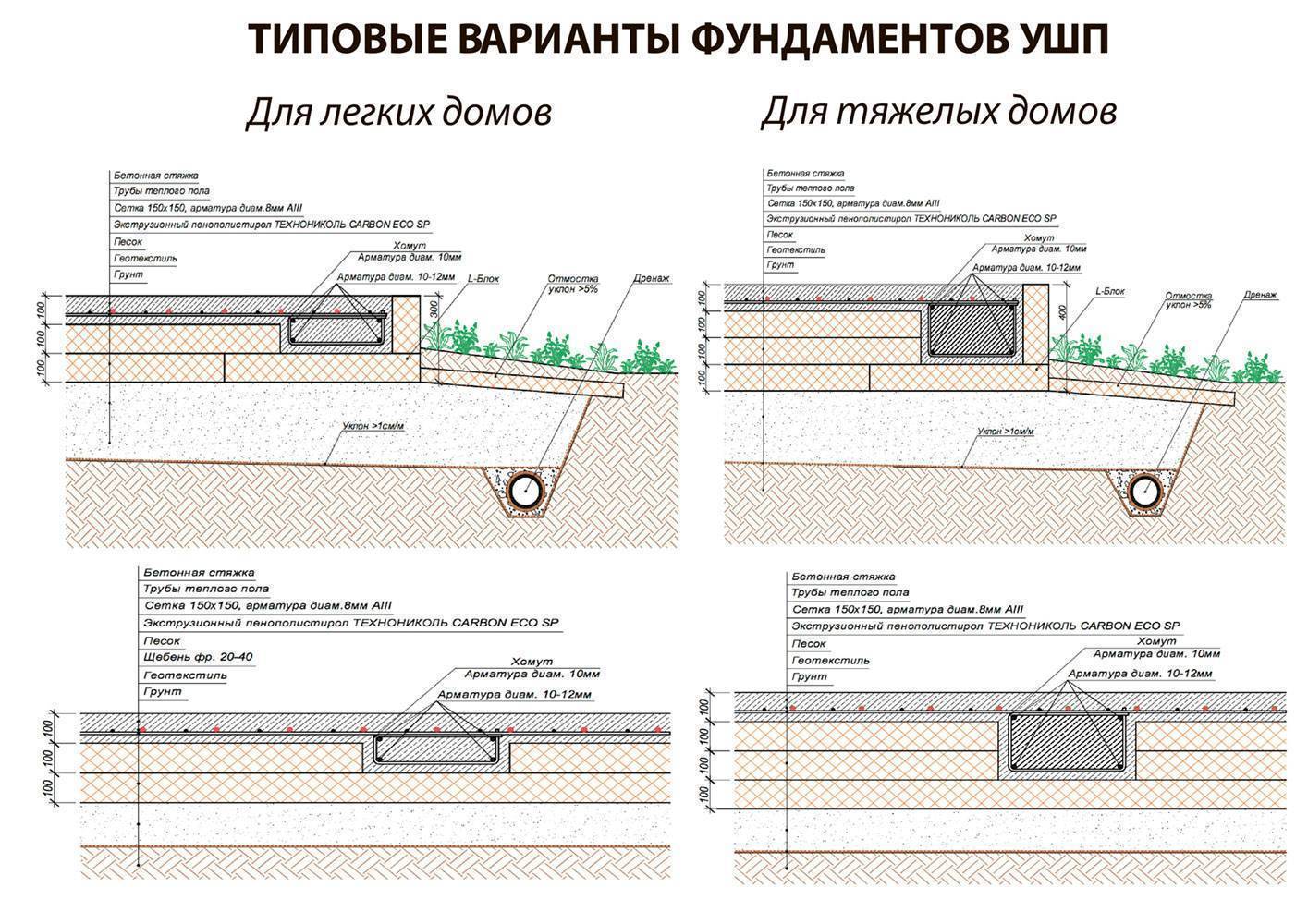

Вариант структурирования УШП

Как видно на чертеже, элементы отопления (греющие водяные трубы либо электрический кабель) располагают прямо внутри плиты, привязывая их к арматурной сетке каркаса.

Когда снимать опалубку

Демонтаж опалубки для ФБС производится после набора бетоном 70% от заводской прочности. Точный термин определяется окружающей температурой.

Уход за монолитом

Важный этап бетонирования – уход за уложенным бетоном

Особенно это важно в первую неделю после заливки. Бетон нужно выдерживать, придерживаясь требуемого температурно-влажностного режима

Рекомендуемая температура – 18-25 градусов. Бетон необходимо оберегать от ударов, механических повреждений и других негативных воздействий, способствующих разрушению структуры бетона.

Полив фундамента водой для дома своими руками.

В жаркую погоду, чтобы избежать образования трещин в свежеуложенном бетоне, необходимо периодически поливать конструкцию водой.

Свежеуложенный бетонный фундамент необходимо защитить от ветра, мороза, прямых солнечных лучей. Под воздействием ветра или солнечных лучей монолитный фундамент быстро теряет влагу, что приводит к появлению трещин. В жаркое время бетон накрывают влагоемким материалом (опилки, плотная ткань, мешковина и др.) и поливают холодной водой. Опалубку следует тоже смачивать водой в жаркую погоду. Поливать необходимо так, чтобы поверхность бетона все время была влажной. При отрицательной температуре бетон нужно утеплять по принципу термоса, для этого сооружают утепленную опалубку, открытые поверхности закрывают специальными «теплыми» материалами (опилки, маты).

Строя дом с монолитным фундаментом при низкой температуре, необходимо обогревать бетон, обдувая его теплым паром или воздухом. В бетон, который укладывается при минусовой температуре, можно добавлять цементы с большим тепловыделением и быстротвердеющие цементы. Самый популярный способ – электрический подогрев свежеуложенного бетона.

Выбор теплоизоляционного материала

минеральная вата – материал впитывает воду, поэтому нею нельзя утеплять основание здания. Она в результате намокания перестаёт выполнять свои функции;
пенопласт – материал слабый по прочности, а на фундамент здания постоянно воздействуют большие нагрузки.

Достоинства экструдированного пенополистирола:

большой срок службы;
не боится влаги, поэтому не гниёт и на нём не появляется плесень и грибок;
некоторые разновидности этого материала являются слабогорючими, правда этот фактор в возведении фундамента неактуален;
безопасен для человека: из него не выделяются опасные для здоровья людей вещества;
прочный: материал способен длительно выдерживать вес людей, мебели и различного оборудования.

Как рассчитать толщину фундаментной плиты

Определившись с типом плитного фундамента, приступают к расчёту параметров железобетонной плиты. Её толщину определяют таким образом, чтобы обеспечить оптимальное удельное давление на грунт

Достичь в этом вопросе равновесия чрезвычайно важно, иначе при чрезмерной нагрузке на грунт дом будет усаживаться, а при недостаточной — перекосится

При расчёте учитывают несколько факторов:

тип и особенности грунта;
массу самого плитного фундамента;
вес строительных материалов, необходимых для строительства здания;
полезную нагрузку в виде оборудования, мебели, инженерных коммуникаций и элементов инфраструктуры;
снеговую и ветровую нагрузку.

Определение толщины фундаментной плиты под крупномасштабное строительство — тема для отдельной статьи. Если необходимо рассчитать основание под небольшой жилой дом, то пользуются упрощённой методикой.

Вычисляют суммарный вес здания с отделкой и коммуникациями, после чего к полученному значению прибавляют климатическую (снег, дождь, ветер) и эксплуатационную (обстановка, оборудование, люди) нагрузку.
По суммарному весу и площади сооружения в плане рассчитывают давление на грунт (вес фундамента не учитывается).
По данным из представленной ниже таблицы (цифры в скобках) определяют вес, которого не хватает для достижения оптимальной нагрузки на грунт.
Учитывая, что плотность армированного железобетона равняется 2,7 г/см3, а также на основании данных о площади, вычисляют толщину плиты.
Полученное число округляют до 5 см в ближайшую сторону. При этом допустимое отклонение от оптимального давления должно составлять не более 25%.

Таблица: расчёт толщины плитного фундамента

Грунт	кгс/см2
Щебень, гравий	5
Пески крупные, гравелистые	4
Пески средней крупности	3
Пески мелкие и пылеватые плотные	2 (0,35)
Пески мелкие средней плотности	1,5 (0,25)
Супеси твёрдые и пластичные	2,5 (0,5)
Суглинки твёрдые и пластичные	1,5 (0,35)
Глины твёрдые	4 (0,5)
Глины пластичные	1,5 (0,25)

Возможен вариант, когда рассчитанное значение превышает 35 см. Это говорит о том, что при выборе типа основания была допущена ошибка и дом свободно сможет стоять на ленточном или столбчатом фундаменте. Если же вышло так, что толщина плиты должна составлять 15 см, то это свидетельствует о чрезмерном весе здания — в этом случае его постройку лучше доверить специалистам.
