Плуг: изготовление своими руками для мотоблока и других видов, теория и практика

Плуг на мотоблок: разновидности и их конструктивные особенности

Плуг – это специальное устройство для вспашки почвы, оснащенное металлическим лемехом

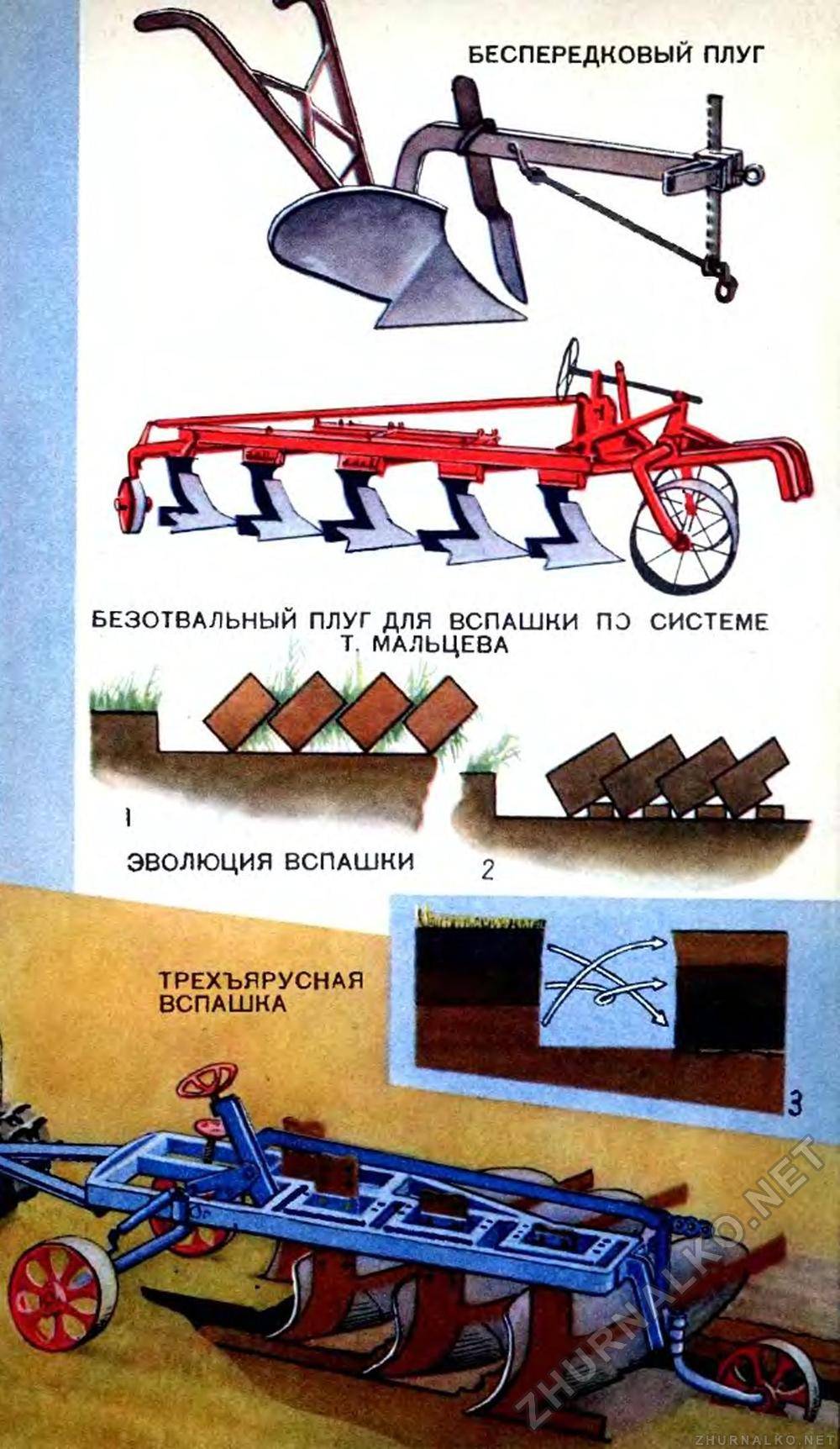

Предназначено для рыхления и переворачивания верхних пластов земли, что является важной частью предпосевной и зяблевой обработки. Изначально плуги тянул за собой человек, несколько позже – сельскохозяйственные животные

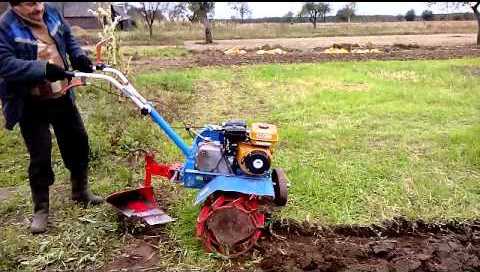

Сегодня плуг на мотоблок является одним из вариантов использования этой навесной вспомогательной техники, помимо трактора или минитрактора.

В зависимости от формы главных рабочих элементов плуги на мотоблок бывают:

• лемешными;
• безотвальными;
• дисковыми;
• роторными;
• комбинированными.

По виду лемеха:

• винтовые;
• цилиндрические;
• полуцилиндрические.

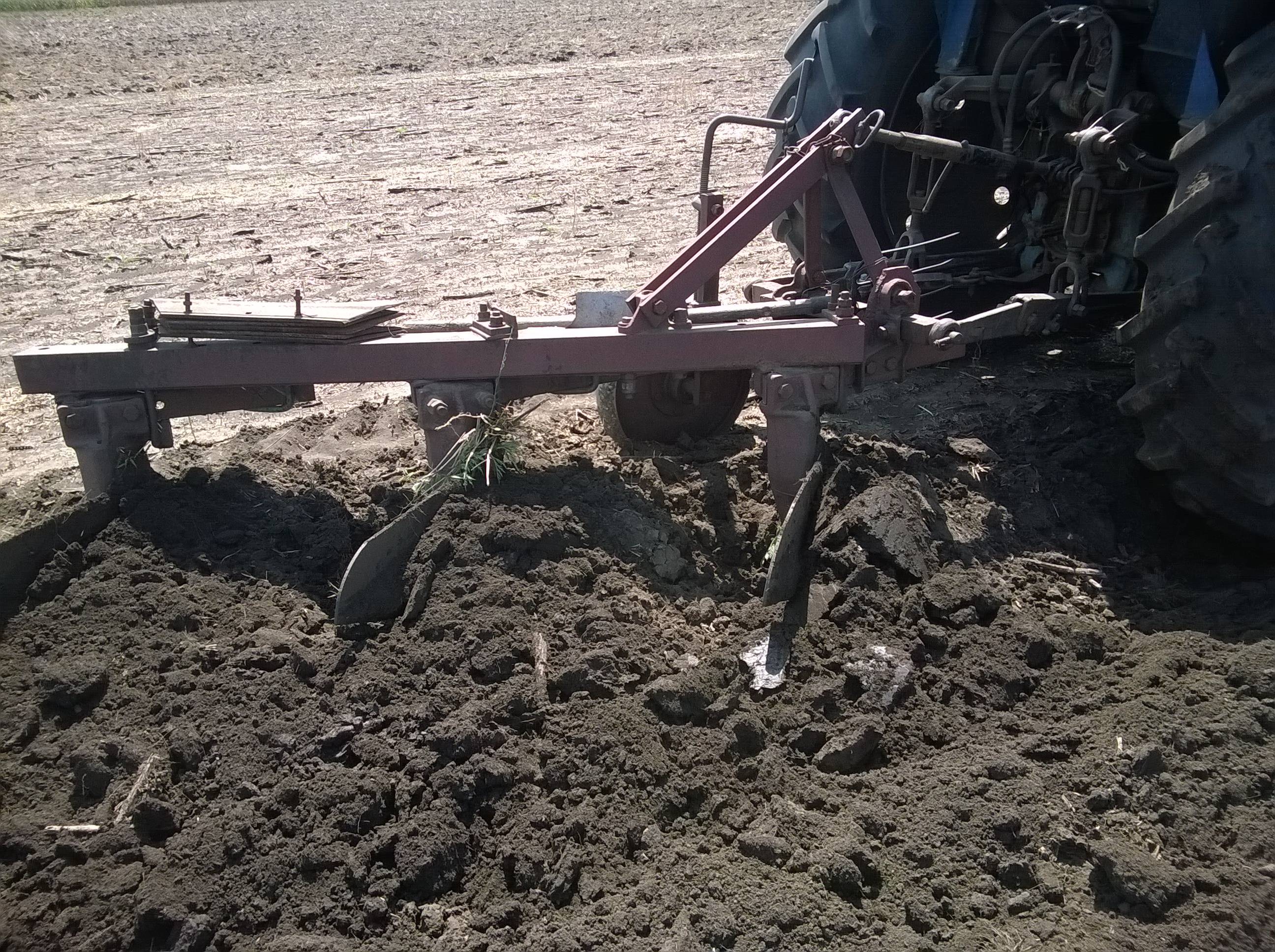

Исходя из числа рабочих деталей:

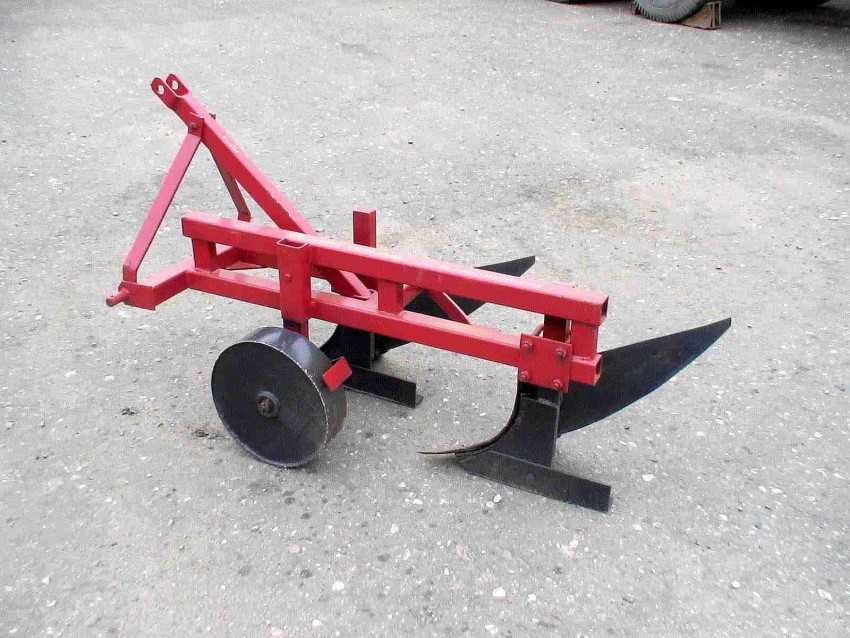

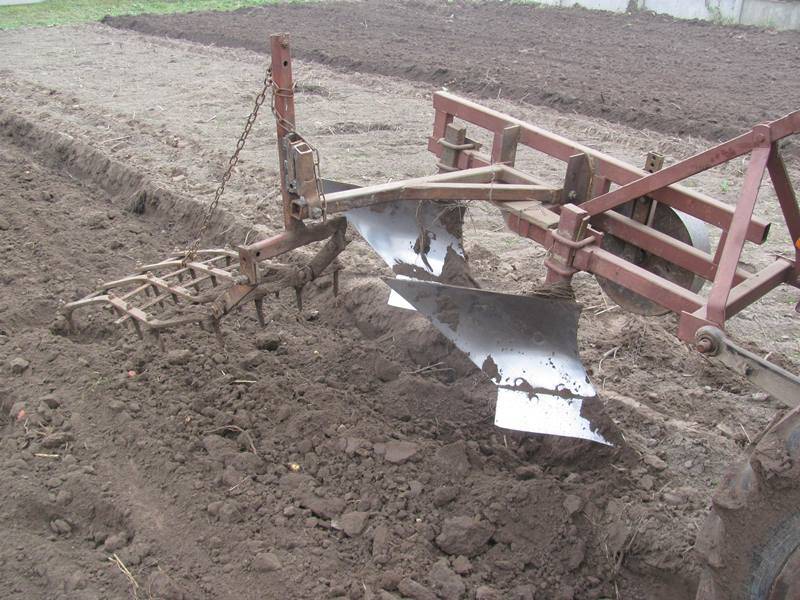

• однокорпусный плуг на мотоблок;
• двухкорпусный;

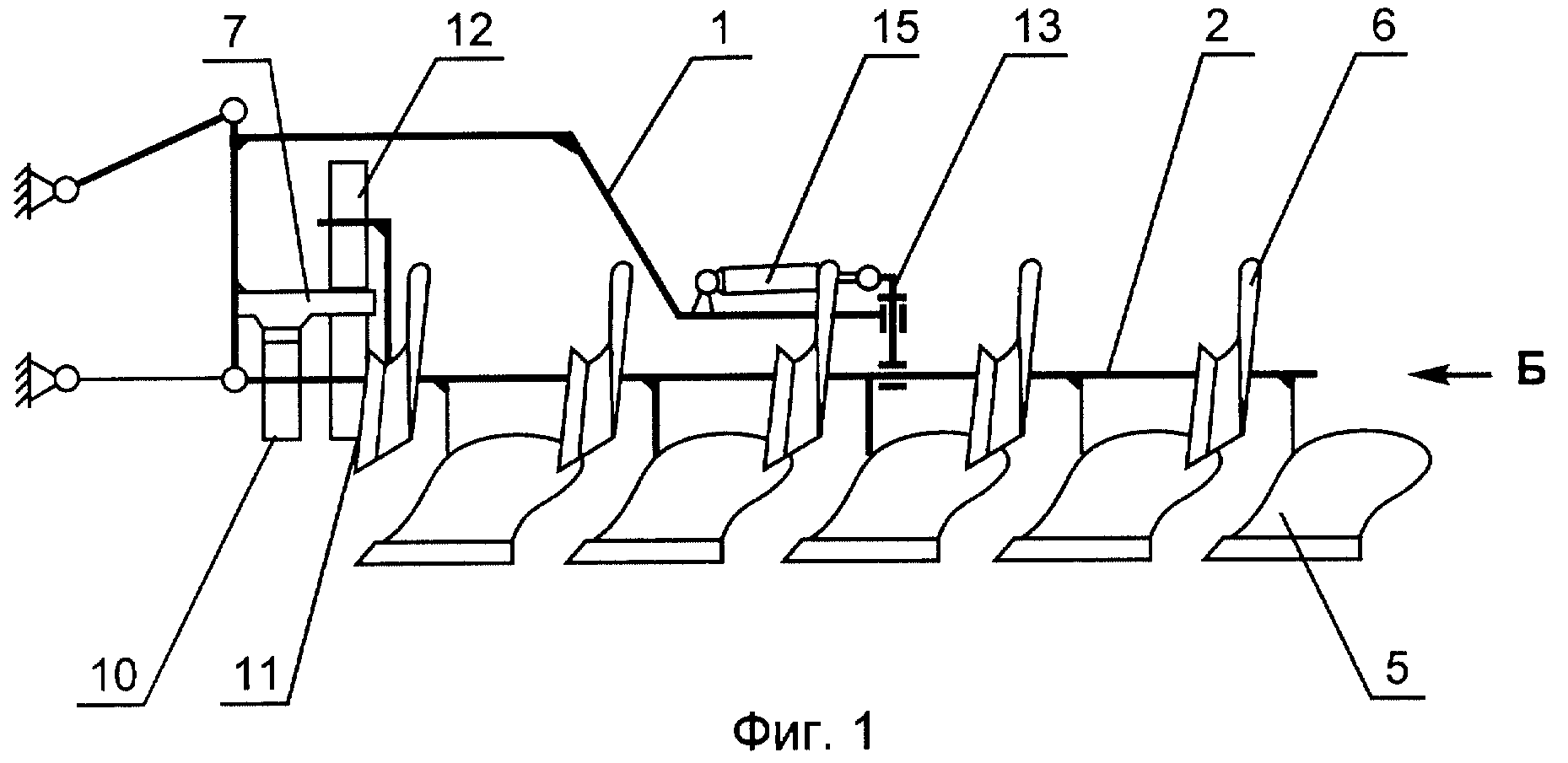

• многокорпусные модели, рассчитанные на сверхсложные задачи.

Кроме того, плуги на мотоблок по специфике крепежа делятся на обычные и оборотные.

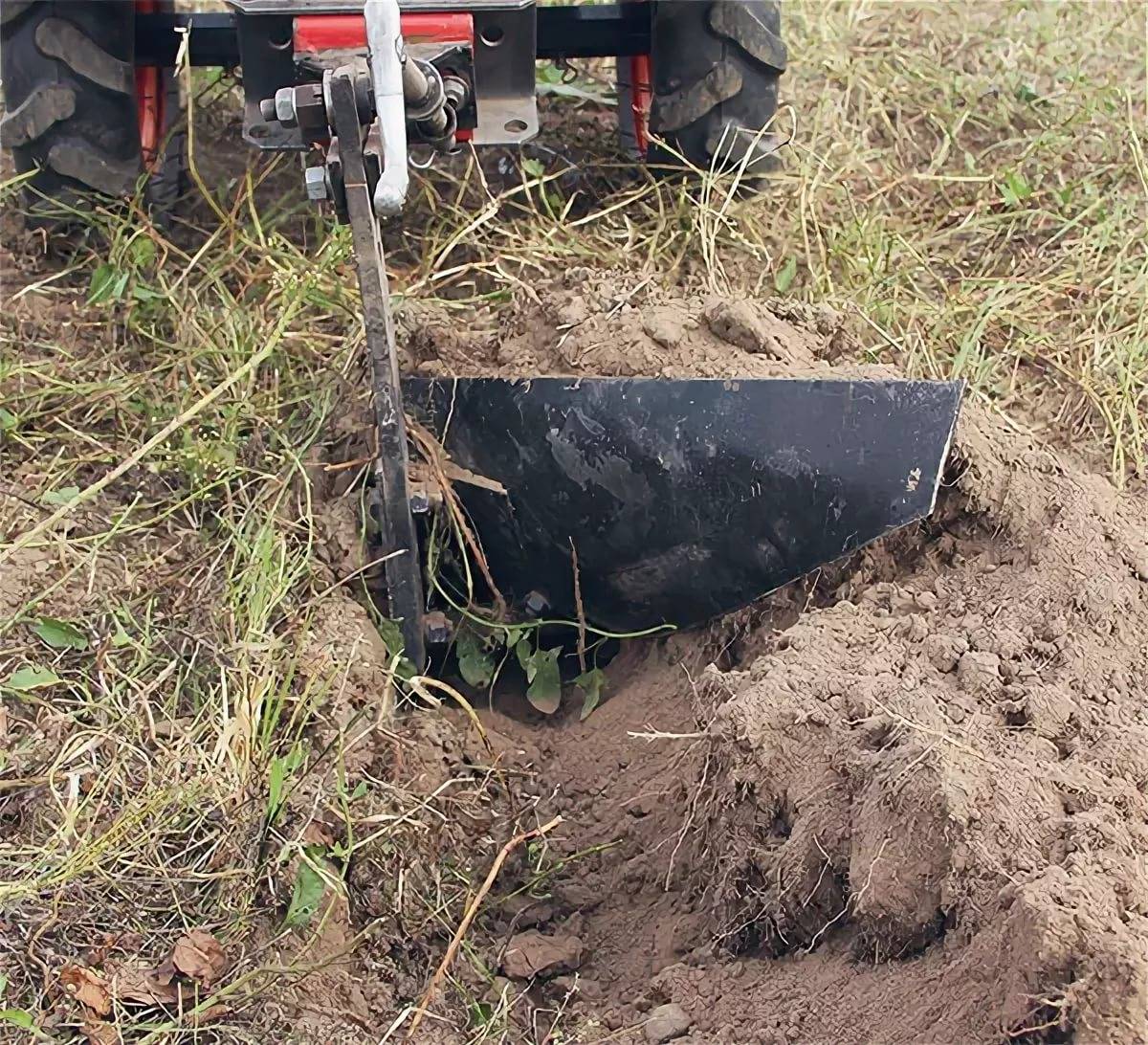

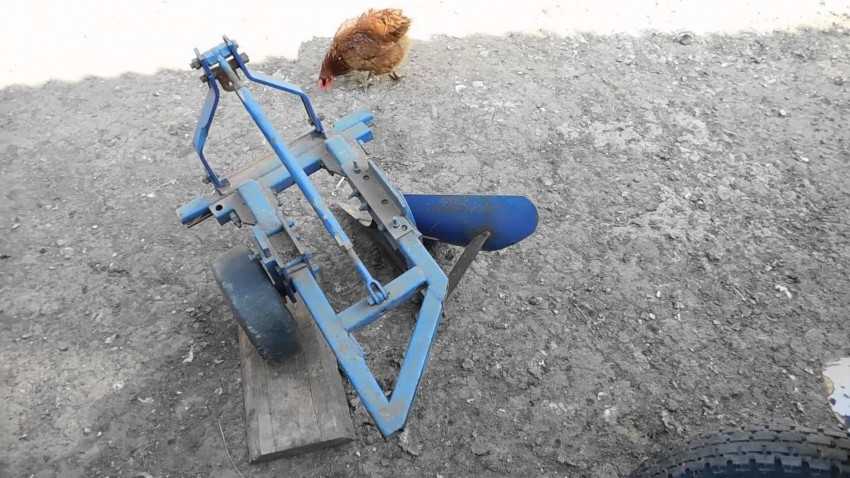

Плуг для мотоблока Нева

Как сделать своими руками

Для создания устройства вам понадобится подготовленное рабочее место. Заранее принесите туда следующие инструменты и детали:

• вальцы;
• инструмент для разрезания металлических листов;
• трубка (желательно с квадратным сечением и достаточно толстым слоем металла);
• сварочный аппарат;
• лемех;
• винты, гайки;
• 5 мм лист легированной стали (данный вид материала гораздо лучше выдерживает нагрузку, поэтому рекомендуется использовать именно его);
• 3-мм металлический лист.

Стоит сказать, что приступать к самостоятельному изготовлению плуга стоит тем людям, которые имеют определённые навыки работы с металлом, так как это достаточно непростое дело, требующее опыта.

Вам потребуется самостоятельно по собственным или найденным в интернете чертежам вырезать лемех, отвалы, клинья и другие детали. Стоит предупредить, что, в первую очередь, необходимо придерживаться техники безопасности, чтобы работа была не только продуктивной, но и безвредной!

Роторный

Для начала рассмотрим, как изготовить роторную модель плуга, которая является самым простым вариантом устройства для работы с землёй. Такой агрегат превосходно подойдёт для небольших участков, так как его продуктивность не слишком высока. Так же можно использовать и плуг для мотоблока Крот. Зато с его сборкой справятся даже новички.

Для этого необходимо:

• для начала изготовьте отвал цилиндрической формы (при выборе данного варианта режущей кромки плуга). Делайте это строго по чертежам из легированного металла. Именно поэтому чертёж так важен, ведь он позволяет уверенно выполнять кропотливую и тяжёлую работу с металлом;
• далее нам потребуется установить лемех. Для этого следует ввести клинья в металлический лист 3-мм под углом в 45 градусов;
• потом вам потребуется состыковать лемех с боковым щитком. Следите, чтобы лезвие лемеха было ниже щитка примерно на 1 см;
• после этого необходимо присоеденить к лемеху отвал;
• далее к металлической трубе, которая служит основой для плуга, следует приварить с одной стороны рабочую часть с лемехом, а с другой крепление к мотоблоку.
• после того, как у вас получился плуг, с нижней части можно приварить ось с колёсами, либо присоединить движущиеся части каким-либо другим способом.

https://youtube.com/watch?v=4OLkSpsd9oc

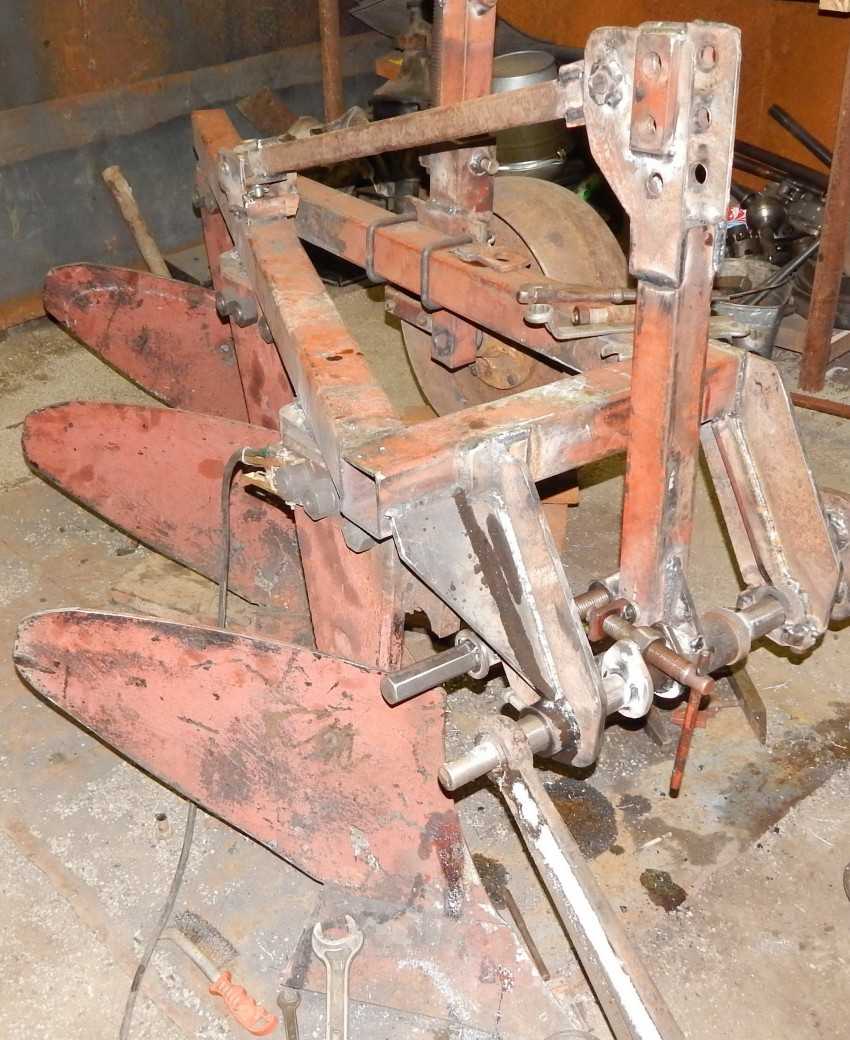

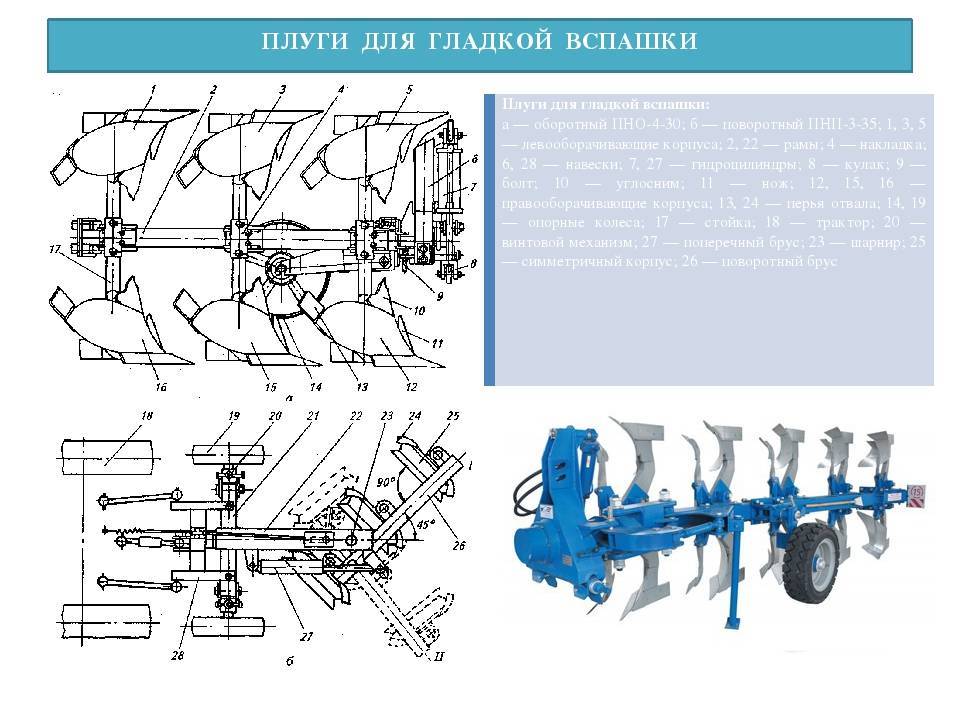

Оборотный

Рассмотрим наиболее функциональную модель плуга, которую вы сможете сделать своими руками. Поворотный плуг станет отличным помощником при вспахивании земли, благодаря достаточно большой площади обработки.

Кроме того, вам не понадобится терять время после каждого прохода, достаточно просто развернуть устройство и идти в обратную сторону, а плуг будет работать по назначению. Ведь борозды также развернуться по направлению движения. То есть, продуктивность повысится в 2 раза.

Итак, базовые действия вы выполняете аналогично с роторным устройством, однако, на этот раз режущие края должны быть ниже полоза на 2 см.

Будьте внимательны и проследите, чтобы края лемеха и отвала совпадали, эти детали должны быть присоединены друг к другу максимально плотно, чтобы не было просветов.

После этого элементы привариваются друг к другу, что даёт плугу отменную прочность и надёжность.

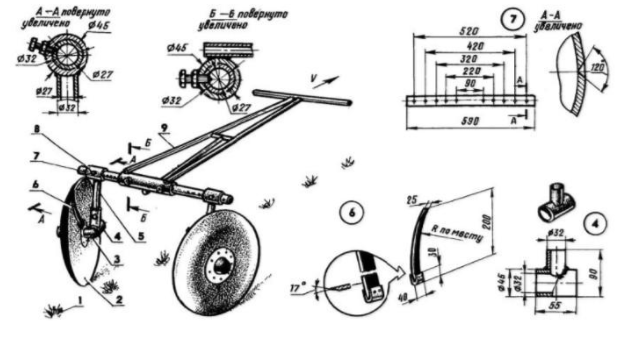

Дисковый плуг: алгоритм действий

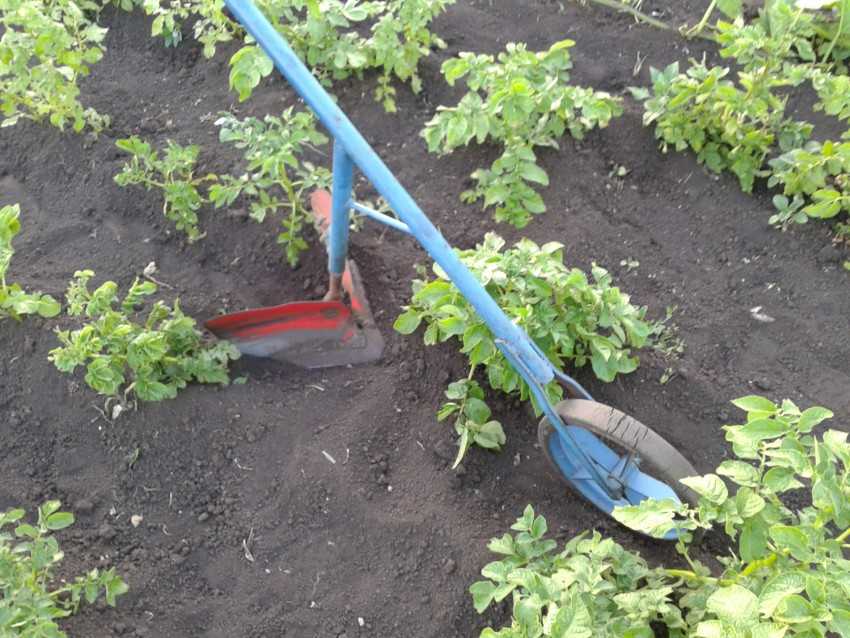

Дисковый плуг-окучник используется для подготовки ровных борозд под посадку овощей. Используя чертежи, можно проконтролировать ход сборки и избежать недочётов.

Изготовление дискового плуга выполняется за описанной схемой:

1. Опорный уголок как основа. Изготавливается из уголка с равными сторонами, его полки после охлаждения должны сходиться под углом 700;
2. Носок сваривается с уголком. Пятка сваривается с упорной планкой;
3. Щёчки закрепляются на опорном уголке петлями. Торцевыми сторонами щёчки при раскрытии не должны упираться друг в друга;
4. Поворотный механизм сваривается с упорным уголком под прямым углом.

В завершении нужно отрегулировать щёчки плуга. Они фиксируются тисками и настраиваются, пока не будут направлены в разные стороны.

Полезные советы и рекомендации

Если решено соорудить хороший плуг для мотоблока своими руками, то стоит прислушаться к полезным рекомендациям от опытных мастеров.

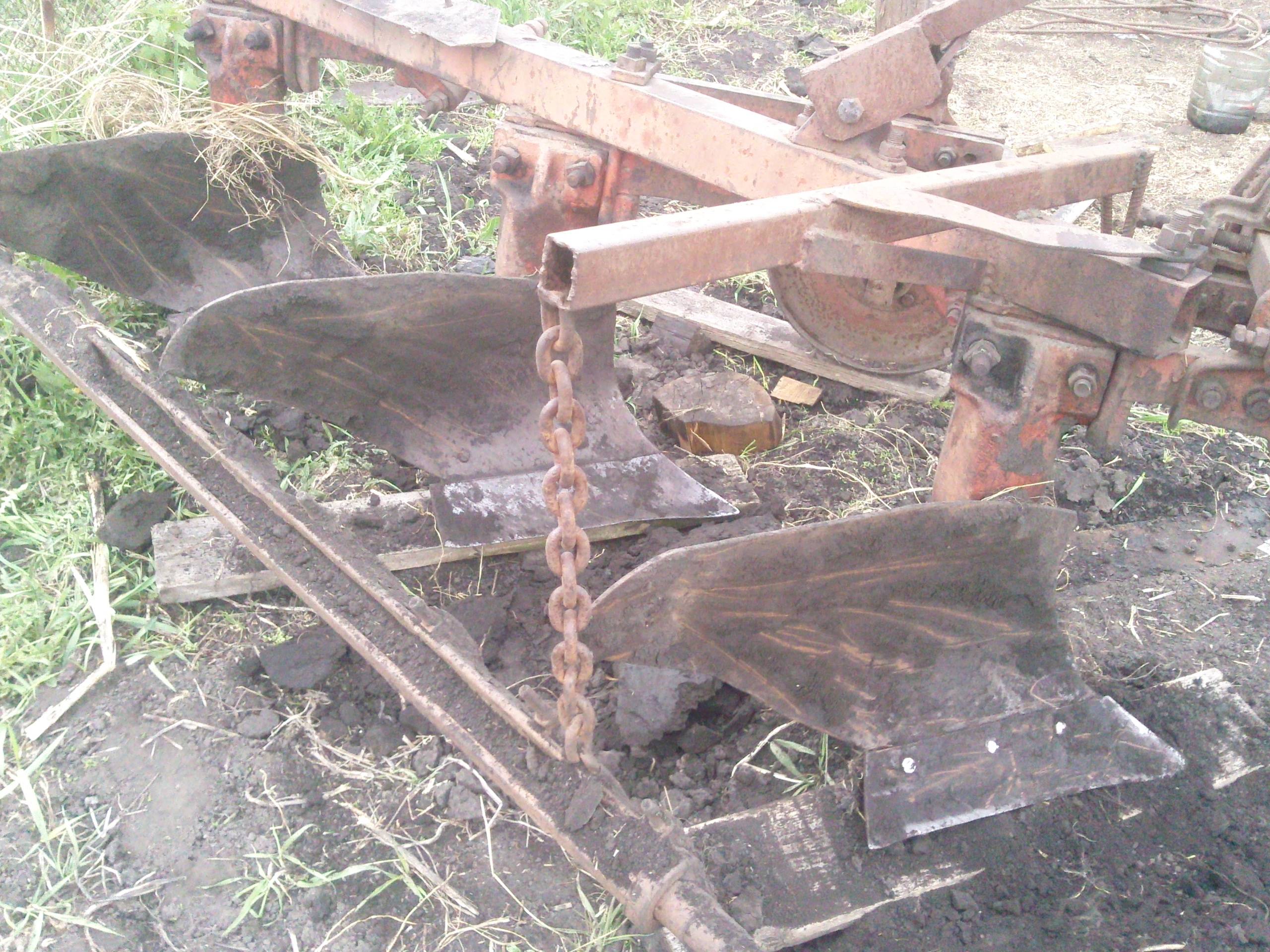

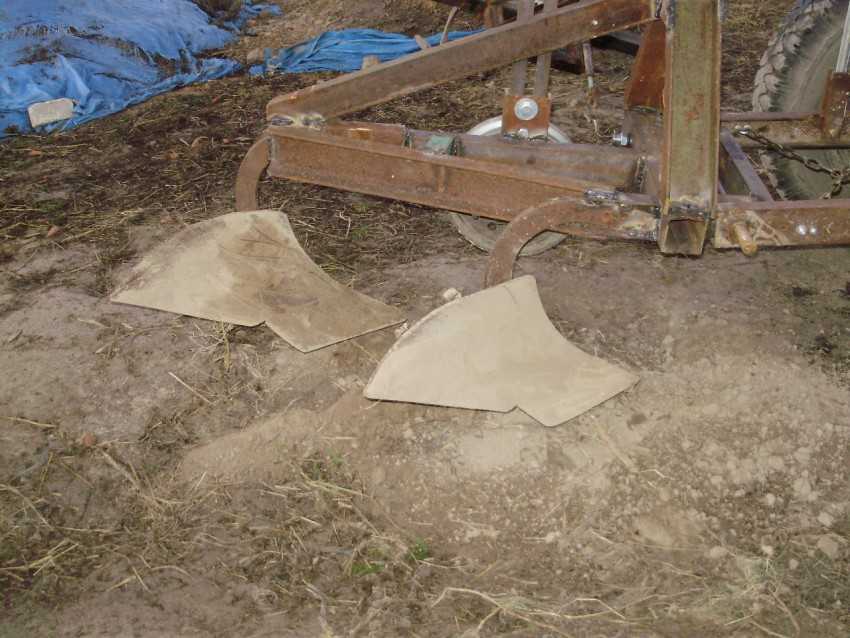

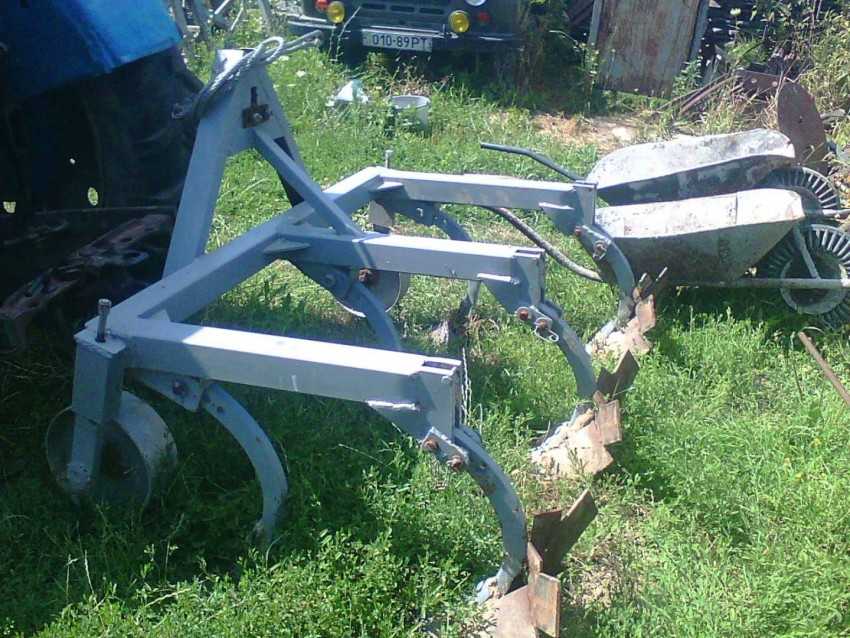

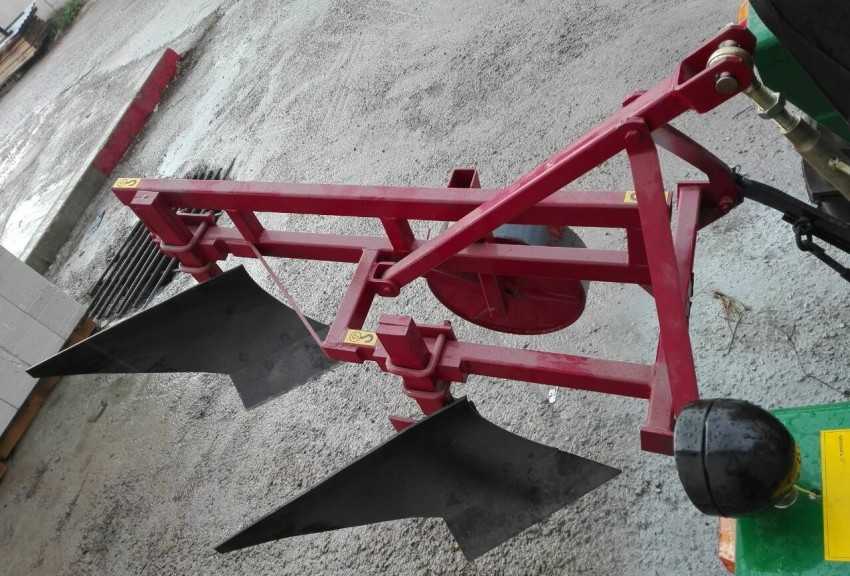

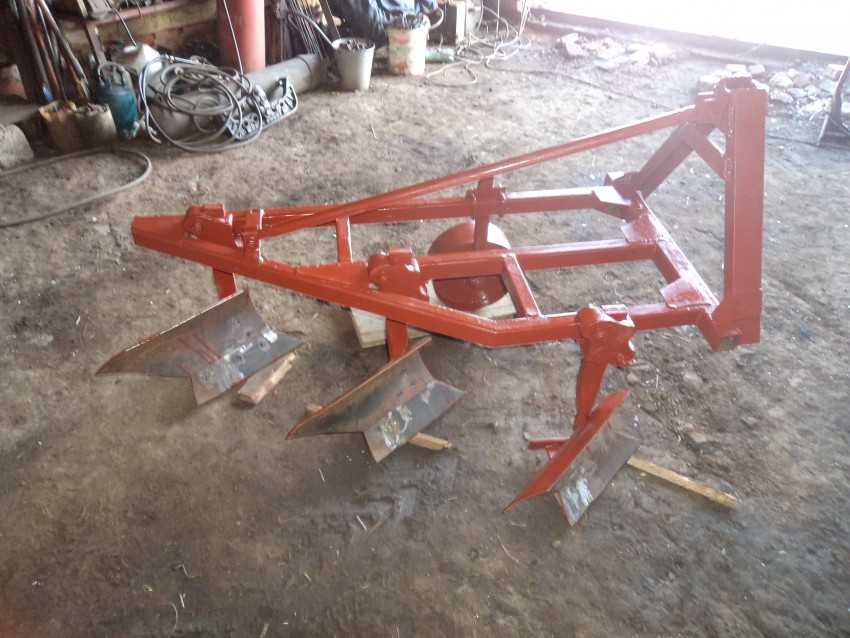

Если планируется соорудить двухкорпусный плуг, то следует помнить, что в нем должно присутствовать два лемеха. Указанное приспособление можно пускать в ход для вспашки почв различного типа

Это лучший экземпляр для работы с застоявшимся грунтом

При изготовлении поворотного плуга очень важно проследить за тем, чтоб краешки отвала и лемеха совпадали. Эти элементы соединяются максимально плотно и крепко. Не должно быть просветов и заметных щелей

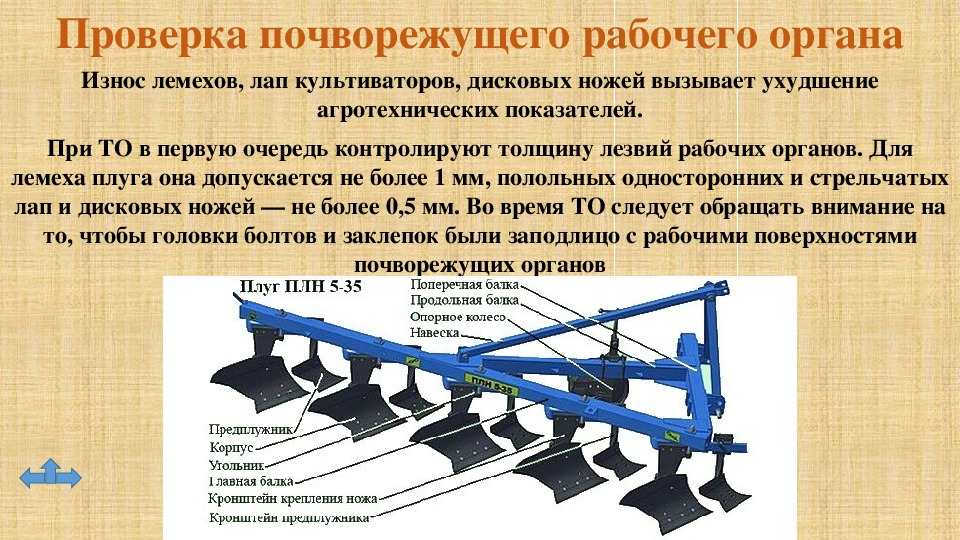

После использования плуга его необходимо очищать от любых загрязнений и налипших частиц. Только при соблюдении данного правила можно говорить о долговечности конструкции и ее износостойкости. Да и режущую пластину тогда постоянно точить не придется. Устанавливать плуг на саму сельхозтехнику будет в разы удобнее, если выставить мотоблок на подставки Это могут быть не только специальные опоры, но и простые кирпичи или камни/доски

Не должно быть просветов и заметных щелей. После использования плуга его необходимо очищать от любых загрязнений и налипших частиц. Только при соблюдении данного правила можно говорить о долговечности конструкции и ее износостойкости. Да и режущую пластину тогда постоянно точить не придется. Устанавливать плуг на саму сельхозтехнику будет в разы удобнее, если выставить мотоблок на подставки Это могут быть не только специальные опоры, но и простые кирпичи или камни/доски

Особое внимание уделяют уже сооруженному плугу. Если в нем есть только одно соединение на болтах и только одно отверстие, то отрегулировать его не получится. Плуг, имеющий опорное колесо, желательно собирать на стальном листе

Все поверхности необходимо будет очистить и отполировать. Заднюю поверхность приваренного лемеха делают максимально ровной. Популярные роторные виды плуга в большинстве случаев изготавливаются с дисковыми механизмами, но встречаются и барабанные, лопатчатые и шнековые экземпляры. Подобные конструкции просто незаменимы при заделке удобрений и борьбе с сорняками. Для самостоятельных работ желательно использовать только высококачественные слесарные инструменты. С ними надо уметь работать. Потребуется хотя бы минимальный опыт. Не надо забывать время от времени обрабатывать рабочую кромку изготовленного плуга

Плуг, имеющий опорное колесо, желательно собирать на стальном листе. Все поверхности необходимо будет очистить и отполировать. Заднюю поверхность приваренного лемеха делают максимально ровной. Популярные роторные виды плуга в большинстве случаев изготавливаются с дисковыми механизмами, но встречаются и барабанные, лопатчатые и шнековые экземпляры. Подобные конструкции просто незаменимы при заделке удобрений и борьбе с сорняками. Для самостоятельных работ желательно использовать только высококачественные слесарные инструменты. С ними надо уметь работать. Потребуется хотя бы минимальный опыт. Не надо забывать время от времени обрабатывать рабочую кромку изготовленного плуга

Так ее работа будет более эффективной

При самостоятельном изготовлении плуга для мотоблока важно строго придерживаться выбранной технологии и составленных чертежей. Малейшая ошибка или упущение, которые могут казаться незначительными, способны привести к некачественной работе конструкции. Тогда потребуется ее доработка

Тогда потребуется ее доработка.

Если есть сомнения в том, что удастся самостоятельно собрать плуг, то лучше не рисковать и приобрести уже готовый вариант. К счастью, многие фирмы предлагают качественные и долговечные конструкции по разной цене. Купить их можно в специализированных магазинах или заказать через интернет.

О том, как настроить плуг для мотоблока, смотрите в следующем видео.

https://youtube.com/watch?v=Y2CMyUV2fNc

Размеры

Описание работ по сборке

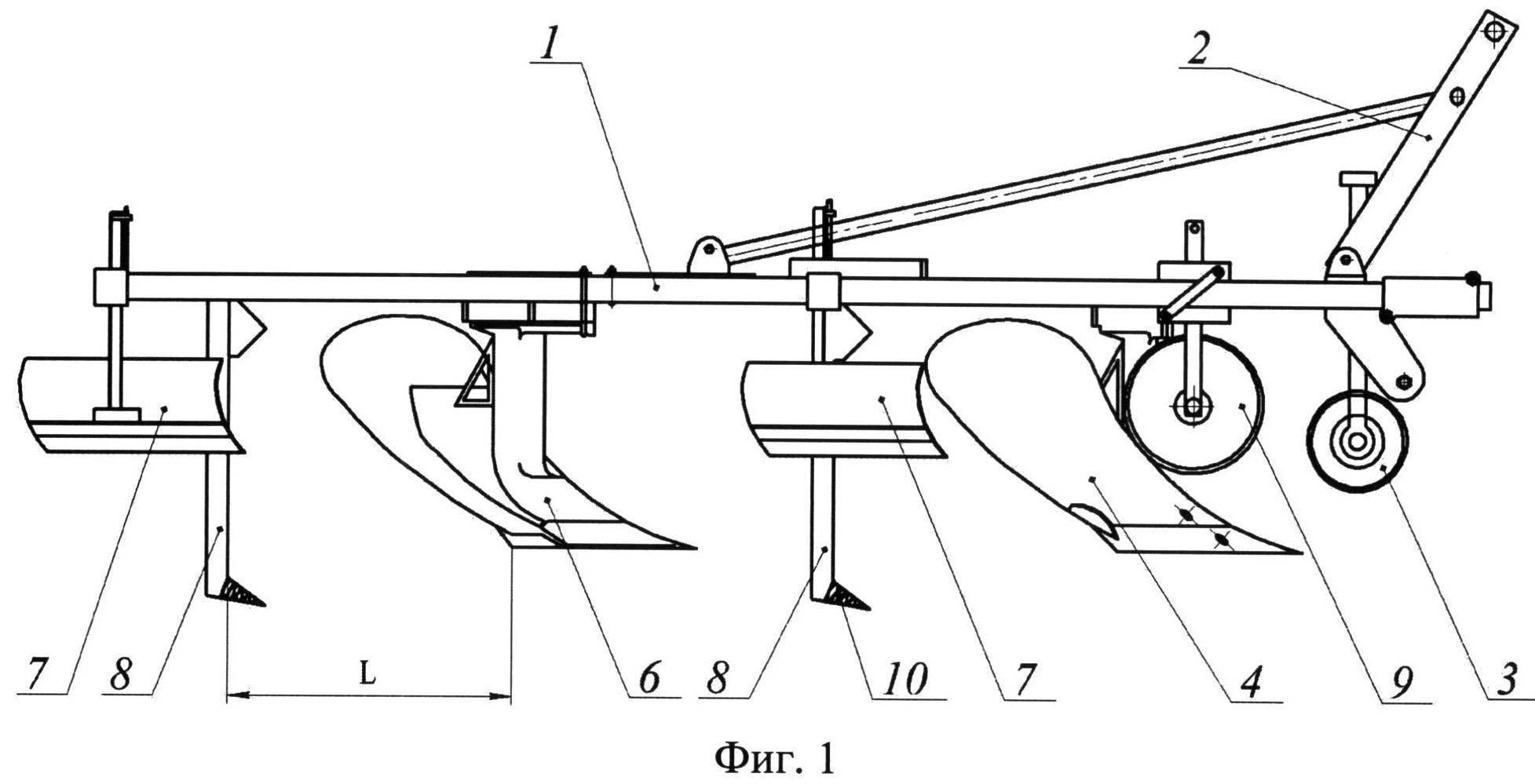

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Также можете посмотреть чертежи и сборку плуга для минитрактора Т 25

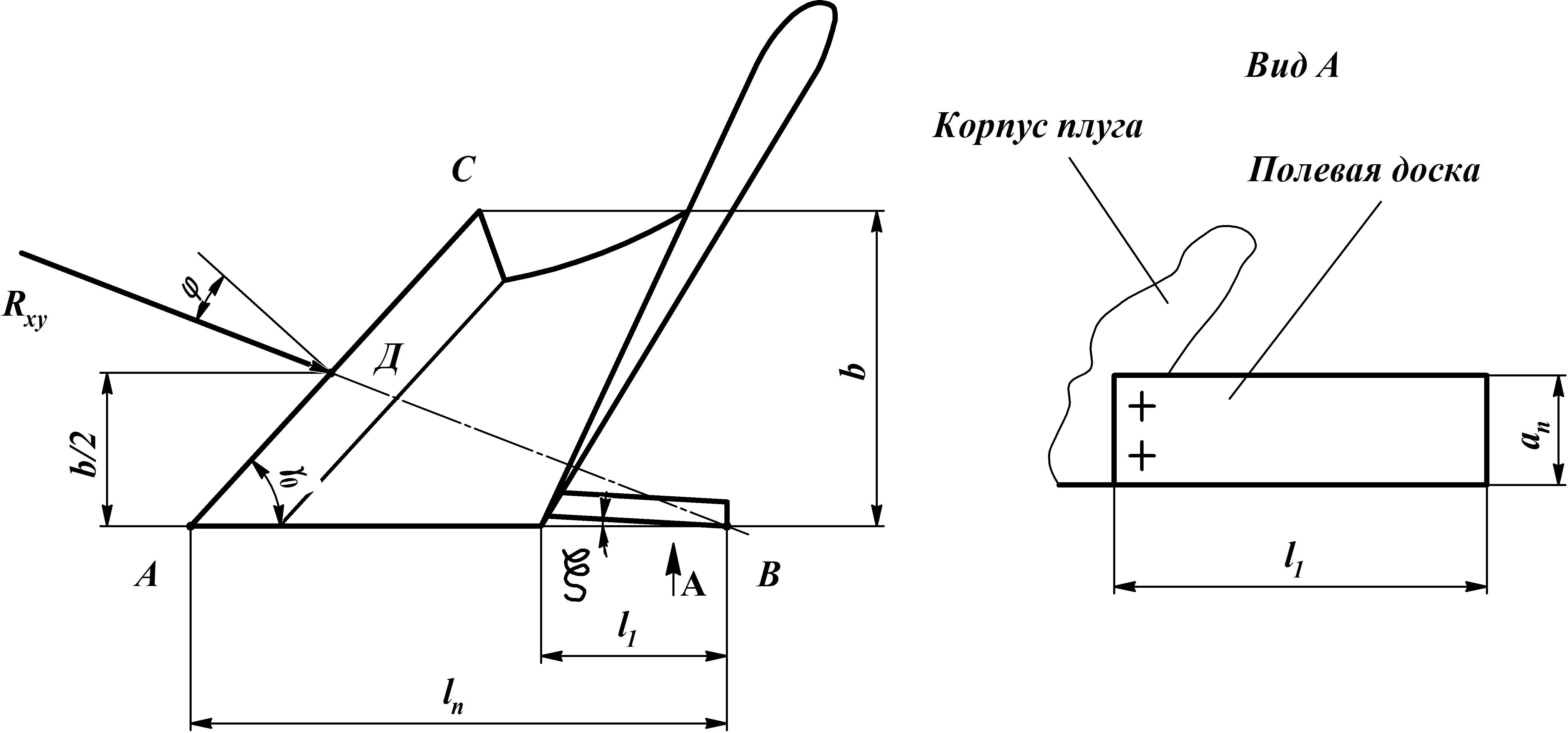

Геометрические особенности плуга

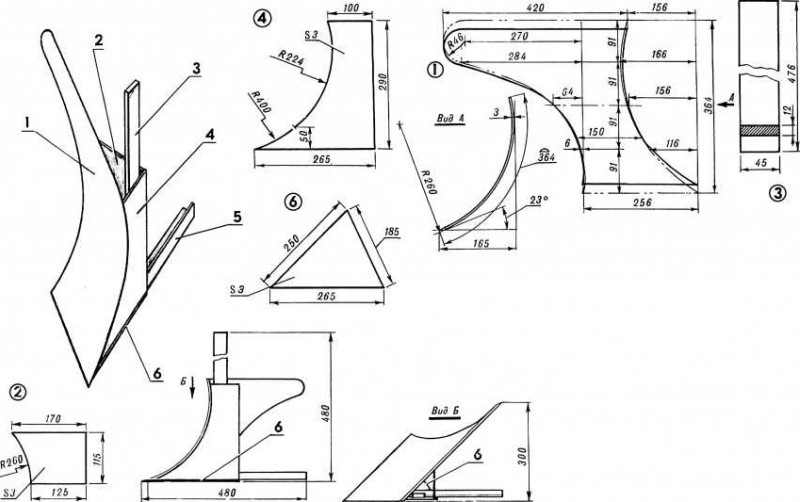

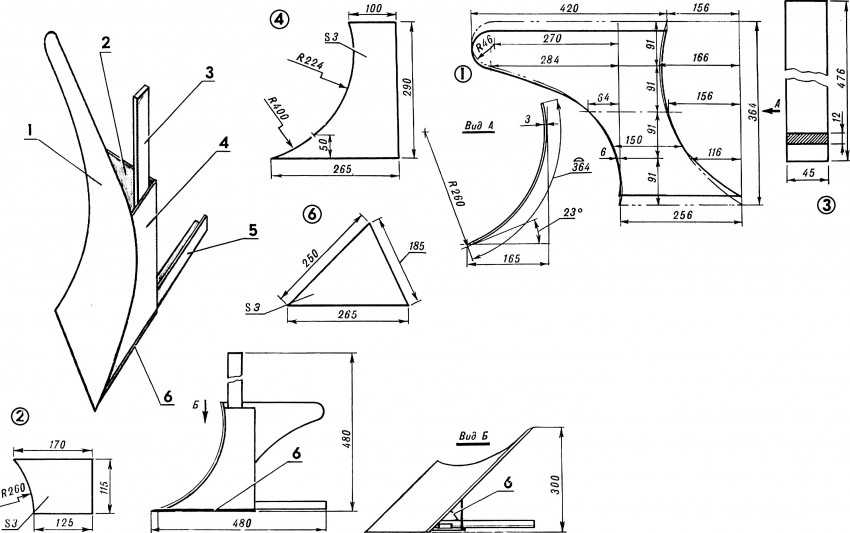

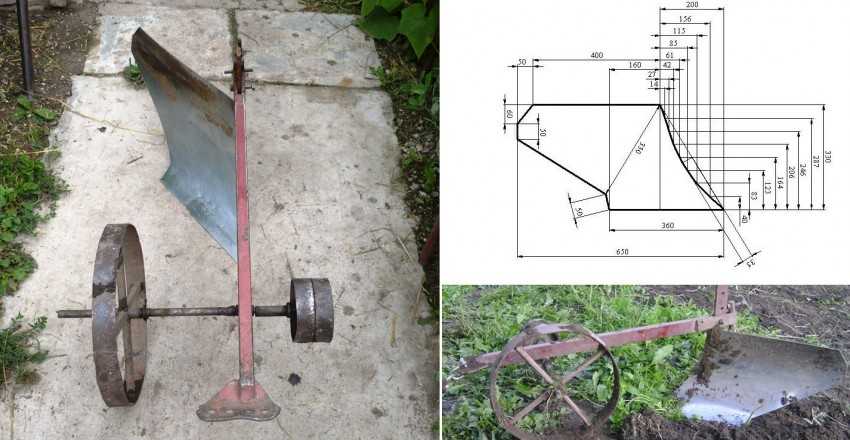

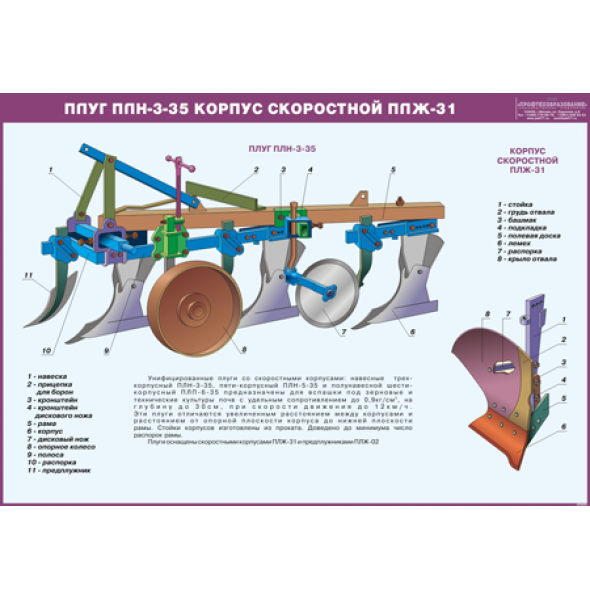

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

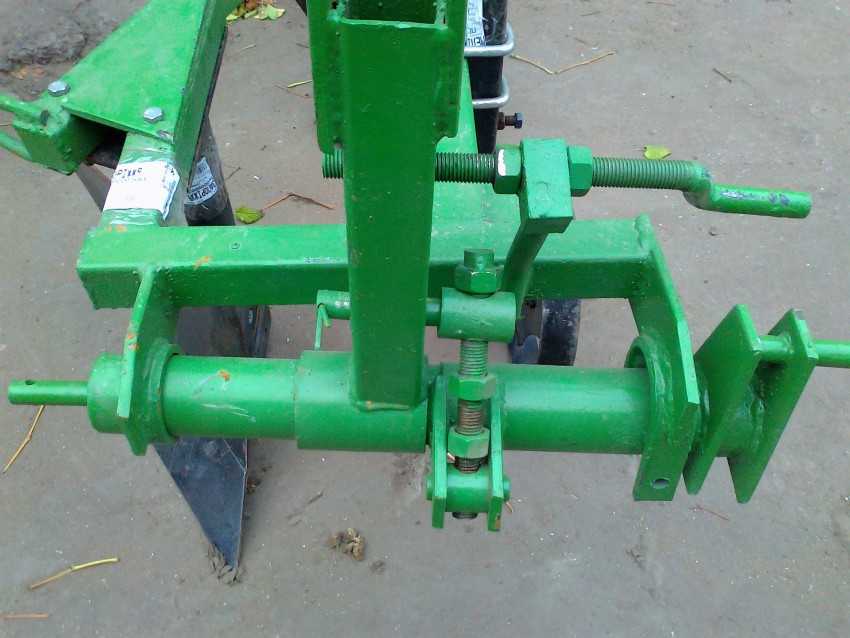

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

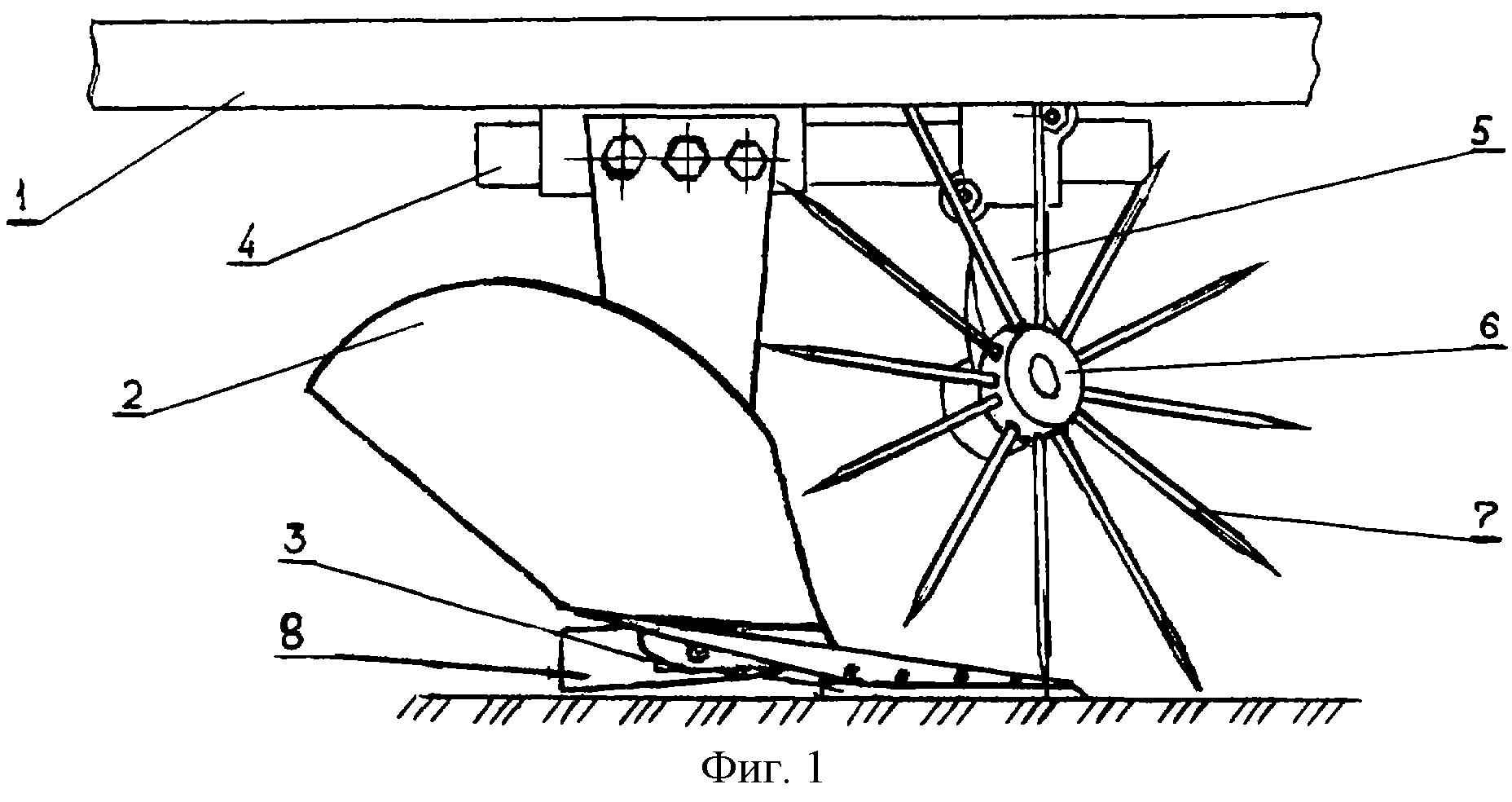

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Подробнее сборка плуга показана на видео:

Как подготовить к работе?

Подготовка агрегата к работе включает в себя установку грунтозацепов, а также навешивание и регулирование плуга.

Установка грунтозацепов. Данные приспособления представляют собой металлические колёса диаметром до 60 см и шириной 17- 20 см. В продаже встречаются и более тонкие образцы, однако покупать их не рекомендуется. Это обусловлено тем, что с тонкими зацепами сделать ровную борозду очень трудно: мотоблок будет болтать в разные стороны и справляться с ним в таких условиях довольно проблематично. Для того чтобы установить грунтозацепы, агрегат ставят на ровную площадку, откручивают родные колёса с резиновыми шинами и снимают ступицы.

Ступицы зацепов несколько длиннее обычных, поэтому их использование приводит к увеличению ширины колеи, из-за чего мотоблок становится более устойчивым. После того как ступицы будут надёжно закреплены на них монтируют грунтозацепы. При навешивании металлических колёс необходимо следить за тем, чтобы протектор сужался вперёд. Желательно выбирать зацепы таким образом, чтобы после их навешивания общий вес агрегата был больше 70 кг. В ином случае машина будет пробуксовывать и обработка получится неравномерной и некачественной. В случае приобретения слишком лёгких грунтозацепов необходимо позаботиться о дополнительном утяжелении конструкции. Для этого можно приобрести набор дополнительных грузов, установка которых обеспечит нужный вес.

Установка и регулирование плуга. Закрепление плуга выполняется посредством сцепок, которые крепятся к агрегату при помощи шкворня. Соединение сцепки и агрегата рекомендуется сделать с люфтом в 5-6 градусов. Если зафиксировать плуг неподвижно, то при вспашке он начнёт мотать мотоблок из стороны в сторону, что обусловлено неравномерным воздействием на него почвы. При соединении сцепки с плугом затягивать гайки до конца не рекомендуется. Это обусловлено тем, что впереди предстоит процесс регулировки, во время которой их не раз придётся то затягивать, то ослаблять.

Для выполнения регулировки необходимо установить агрегат на кирпичи или сложенные друг на друга доски. Высота такой конструкции должна равняться глубине вспашки и составлять 20-25 см. Грунтозацепы при этом следует зафиксировать, обеспечив тем самым мотоблоку полную неподвижность. Затем плуг располагают так, чтобы полевая доска всей своей длиной лежала на земле. Стойка плуга при этом должна быть расположена строго перпендикулярно земле и параллельно по отношению к внутреннему торцу зацепа.

Затем регулируют угол уклона полевой доски, при этом расстояние от носа плуга (лемеха) до пятки должно соответствовать 3 см. Если регулировкой наклона пренебречь, то при работе плуг начнёт зарываться в грунт, двигатель будет перегреваться и работу придётся остановить. Далее следует отрегулировать ширину колеи. Для этого правую кромку лемеха выставляют в одну линию с внутренней частью правого грунтозацепа.

Запуск агрегата. Перед тем как запустить бензиновый или дизельный мотор, необходимо проверить уровень масла и залить топливо в бак. Двухтактные бензиновые модели работают на смеси бензина и моторного масла, в то время как мощные четырёхтактные «употребляют» чистый бензин марок А-92 и А-95. При заправке мотоблока дизельным топливом следует учитывать температурный режим и в холодное время года заливать зимнюю солярку. Также перед пуском следует проверить работоспособность руля, газа, реверса и сцепления, после чего можно заводить.

Для включения бензинового двигателя, оборудованного ручным стартером, открывают кран на топливном баке и выставляют рычаг подсоса в режим «Запуск». Затем, не включая зажигания, выполняют от 3 до 5 движений стартера, после чего включают зажигание и запускают двигатель. Как только двигатель запустился, подсос сразу переводят в режим «Работа». На мотоблоках, оборудованных электростартером, пуск мотора выполняется ещё проще. Для этого просто включают зажигание, электронасос при этом закачивает топливо в карбюратор и двигатель заводится.

Перед запуском дизельного двигателя весь находящийся в системе воздух выгоняют электрическим стартером, и после того как его место займёт солярка, двигатель запускают. Если же мотор оборудован ручным стартером, то просто открывают кран подачи солярки, устанавливают газ и нажимают на декомпрессор. Затем производят несколько качков стартером, декомпрессор встаёт на место и мотор заводится.

Детали спецоборудования

Разновидности и особенности плугов на мотоблок Нева

Осенняя и весенняя вспашка почвы немыслима без мотоблока и навесного плуга для него, который разрезает и переворачивает верхний слой грунта. Дачники нередко стремятся заменить плужок более дешевыми аналогами – такими, как фреза.

Фрезы для мотоблока эффективны при обработке легкой и предварительновспаханной почвы- например, весной в процессе предпосевной подготовки. Для решения более широкого спектра задач мы рекомендуем отдать предпочтение универсальному плугу на мотоблок Нева.

1 Разновидности плужков

Плуг для мотоблока Нева обладает стандартной конструкцией и благодаря универсальным креплениям может агрегатироваться с большинством моделей популярных среди дачников мотокультиваторов. Фактически это прицепная тележка к мотоблоку, рабочая поверхность которой оснащена погружными зубьями и регулировочным рычагом, определяющим глубину обработки почвы. Для обработки легкой почвы в качестве альтернативы плужку используются также снегоуборщики для мотоблока Нева МБ2.

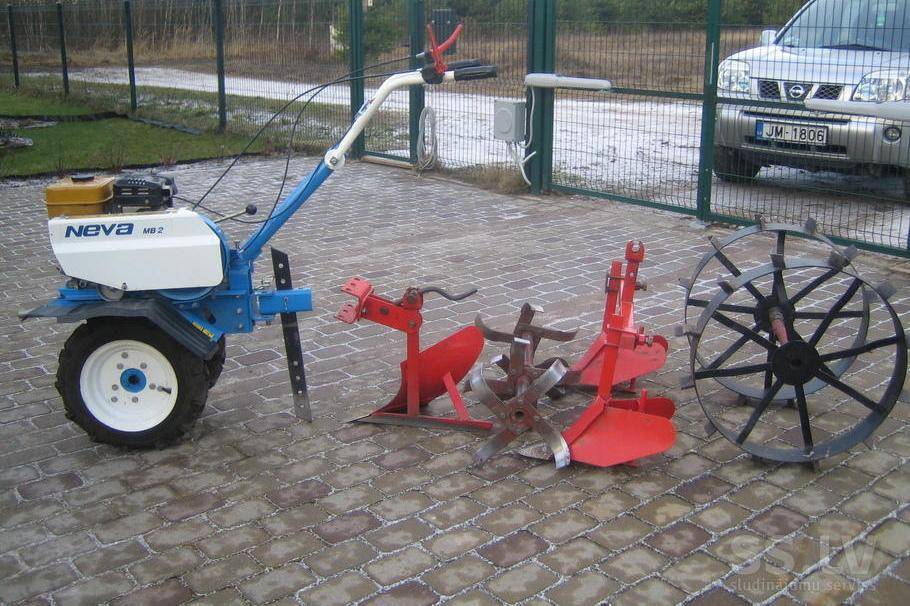

Навесное оборудование к мотоблоку Нева

Снегоуборочный агрегат этой марки обладает схожей конструкцией, каждая фреза в его комплектации отличается большей шириной, чем у классического грунтофреза, а стоимость комплектующих для мотоблока МБ доступна. Снегоуборщик рассчитан на работу с большими массивами снега – утяжеление системы достаточно для того, чтобы работать также с верхним слоем грунта.

Плуги бывают 3-х видов:

• одинарные – простые однокорпусные модели с простыми лемехами, применяемые для обработки легкой, незасоренной почвы;
• оборотные – фреза в таких изделиях обладает загнутой формой и способствует одновременному переворачиванию верхнего пласта грунта;
• роторные – такие плужки оснащаются несколькими лопастями, их производительность и эффективность существенно выше.

1.1 Реверсивный плуг

Оборотный плуг для мотоблока преимущественно разборной. Комплектующие грунтофреза этого типа изготавливаются из прочной конструкционной стали и являются разнонаправленными. Таким образом, отсутствует необходимость возвращаться в начало ряда, как при использовании простого однокорпусного девайса. Форма лемеха и комплектующей его пятки универсальна, оборудование этого вида пригодно для обработки почвы любой степени тяжести.

1.2 Роторные модели

Конструкция роторного плужка включает несколько лемехов загнутой формы, размещённых вдоль одной оси. Мотокультиватор в процессе работы протягивает плужок за собой, каждая фреза при погружении захватывает и переворачивает верхний слой грунта, обеспечивая обработку на глубину до 300 мм. Роторная модель универсальна еще и тем, что позволяет работать на участках неправильной геометрической формы – она проще в управлении и требует минимума усилий.

Помимо плужков в среде фермеров и дачников популярны также следующие типы насадок для мотоблоков Нева, купить которые сегодня можно недорого:

• снегоуборщик для мотоблока Нева;
• прицепы к мотоблокам Нева (телега для мотоблока Нева может быть сконструирована также из подручных средств);
• утяжелители и шкивы для мотолоков Нева.

2 Регулировка плуга

Преимущества навесного оборудования для Невы – комплектация дополнительными грузами, позволяющими регулировать утяжеление, и удлинителями полуосей.

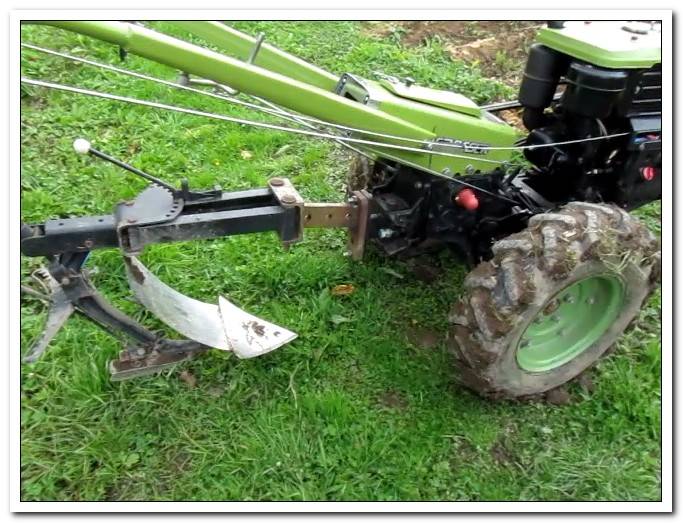

Установка и регулировка плуга на мотоблоке проста благодаря универсальности конструкции. Сцепка с основным оборудованием, как и сцепка с другими агрегатируемыми элементами, производится с помощью кронштейна. Перед тем, как настроить плуг на мотоблоке, следует заменить колеса на грунтозацепы для мотоблока Нева – процесс замены легче, когдамотокультиватор установленный на подставку. Устанавливать грунтозацепы следует так, чтобы суженная сторона была направлена по ходу движения.

Вспашка земли мотоблоком Нева

Настройка плуга перед эксплуатацией производится в два этапа:

• совмещение (сцепка) продольных осей мотокультиватора и плужка;
• достижение вертикального положения грядиля.

Отрегулировать оборудование можно после того, как установлена и зафиксирована с помощью регулирующего винта сцепка. Для этого разместите пятку плужка параллельно линии грунта и закрепите ее регулирующим болтом. При этом руль мотокультиватора располагается по центру относительно регулировочного винта.

Настройка произведена правильно, если при прохождении первого ряда лопасти плуга перпендикулярны борозде. Оценить положение грунтозацепов легче при невысокой скорости вспашки.

Подготовка и настройка плуга к работе

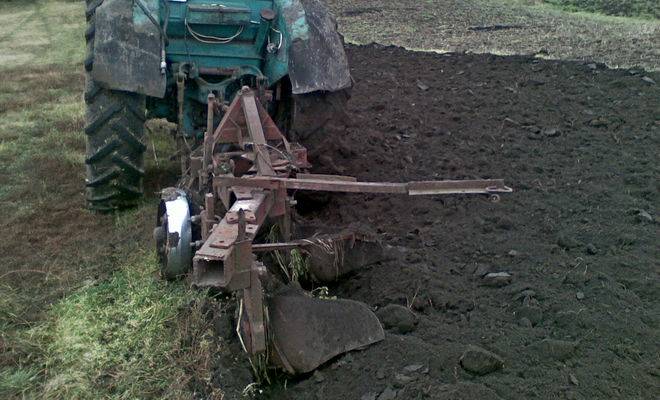

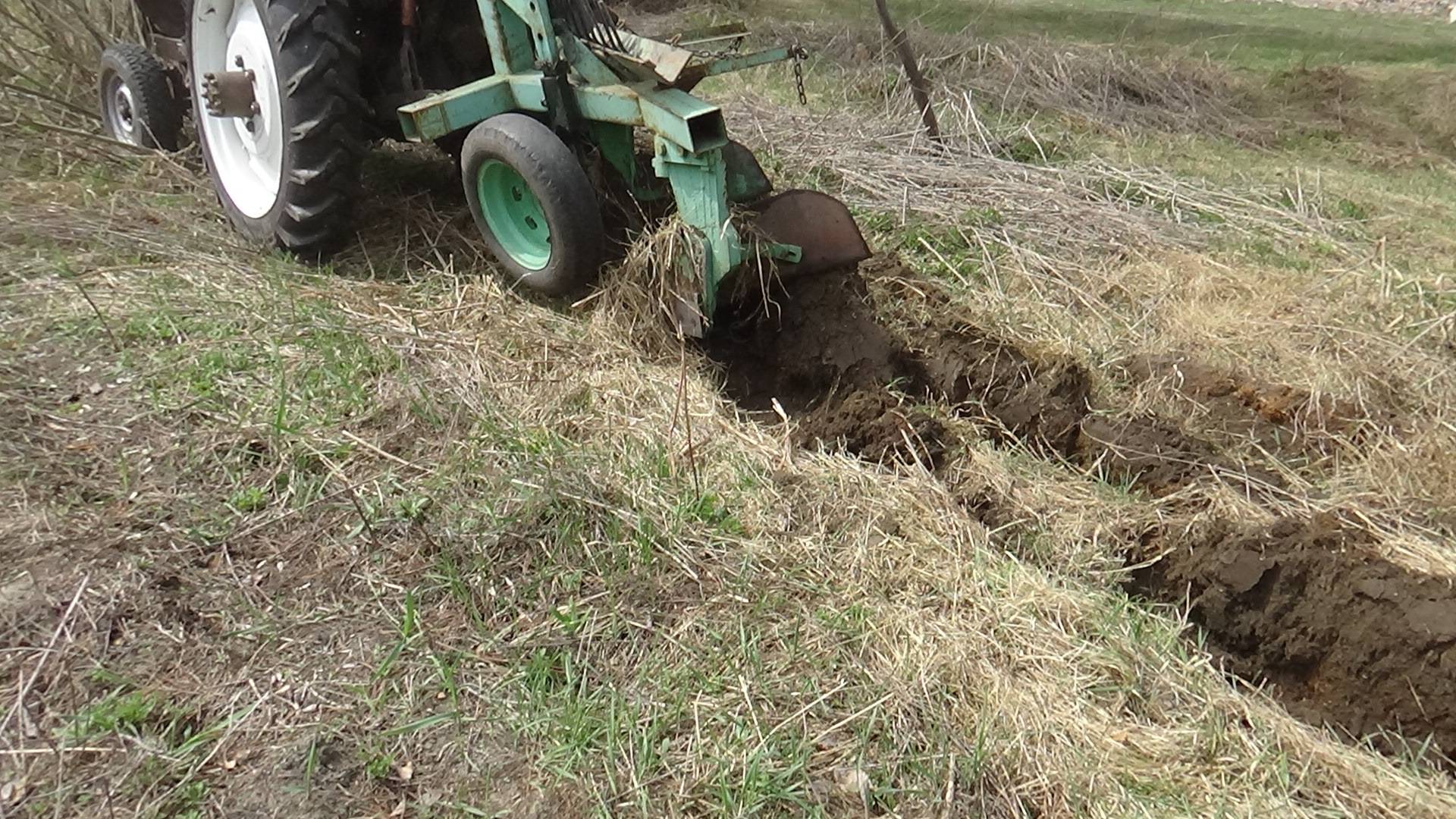

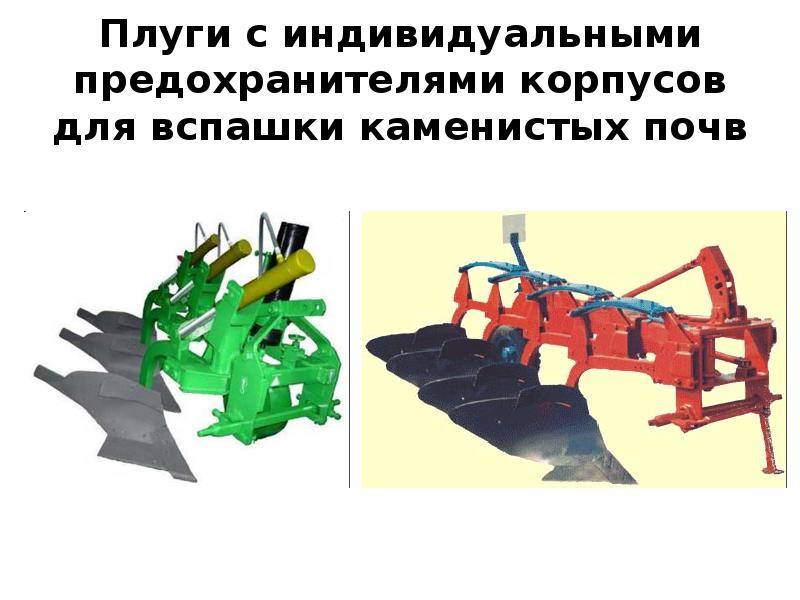

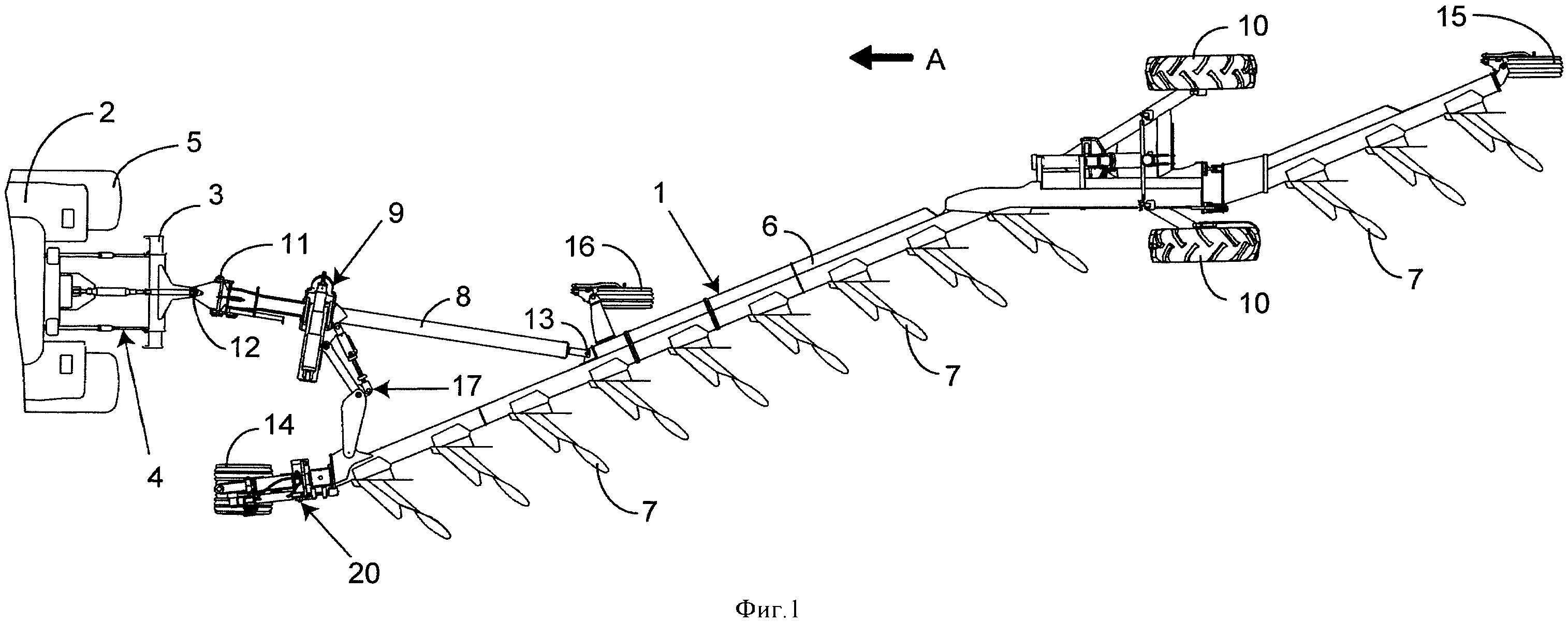

Как правильно пахать землю трактором?

Перед пахотой на тракторах тщательно готовят поле, удаляя с него высохшую растительность и другие посторонние предметы

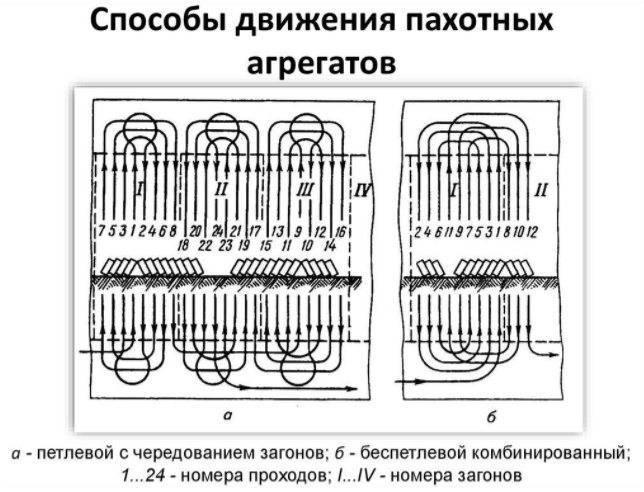

Важно правильно выбрать направление перемещения трактора. Так, для равнинной местности, направление вспашки должно ежегодно меняться. На угодьях со сложной геометрией пахать нужно вдоль самой длинной стороны

На холмистых и полях, подверженных водной или ветровой эрозии, обработку почвы ведут поперек склона или направления смыва (потока ветра). Самыми распространенными способами вспашки тракторами – петлевой и беспетлевой, изображенные на схемах

На угодьях со сложной геометрией пахать нужно вдоль самой длинной стороны. На холмистых и полях, подверженных водной или ветровой эрозии, обработку почвы ведут поперек склона или направления смыва (потока ветра). Самыми распространенными способами вспашки тракторами – петлевой и беспетлевой, изображенные на схемах.

Оптимальной скоростью движения трактора для пахоты считается 5-8 или 8-12 км/ч (для скоростных плугов).

Контроль качества пахоты оценивает агроном по таким показателям:

• глубина обработки – отклонение от заданного параметра не должно превышать 5 %;
• выравненность;
• гребнистость;
• степень заделки остатков растений и минеральных удобрений.

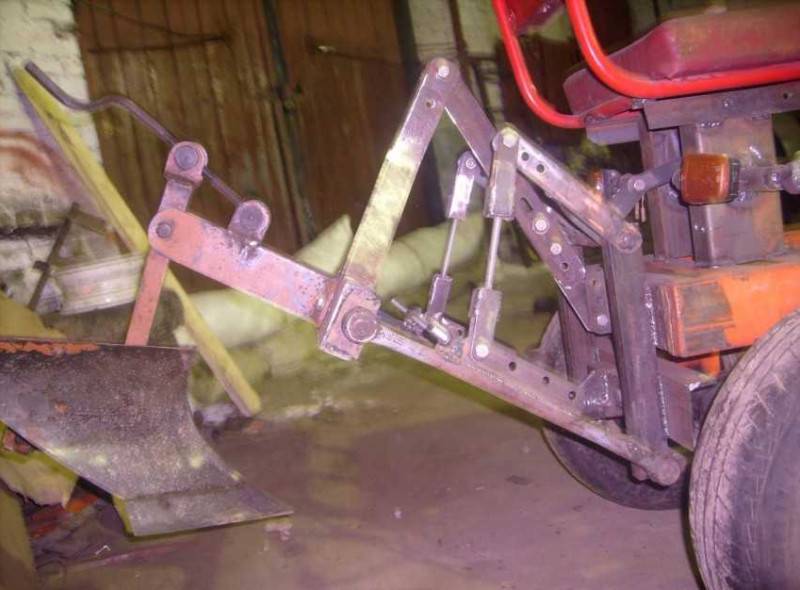

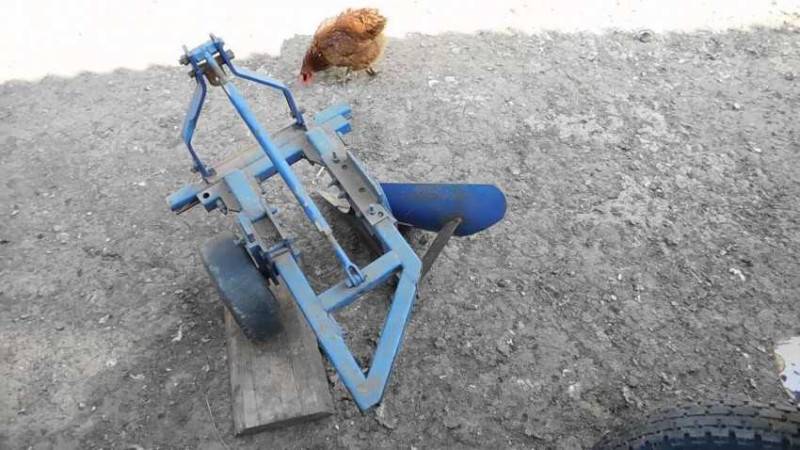

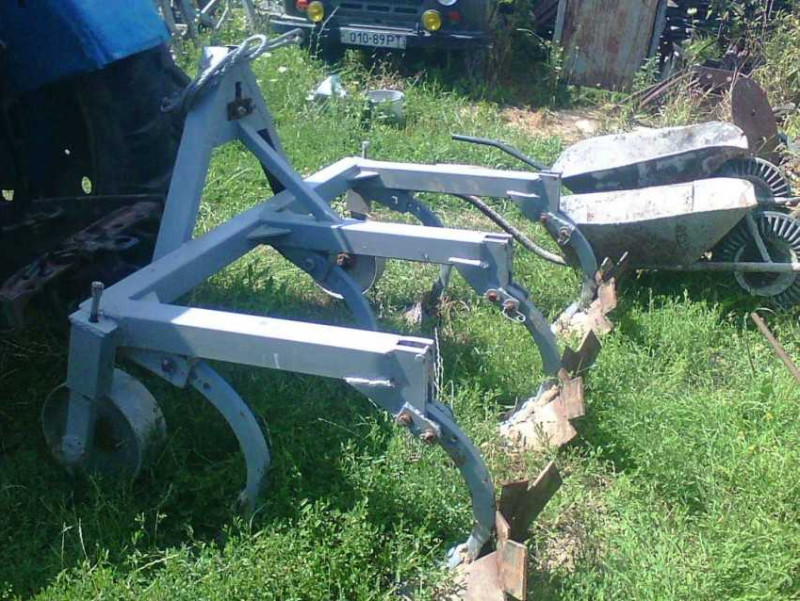

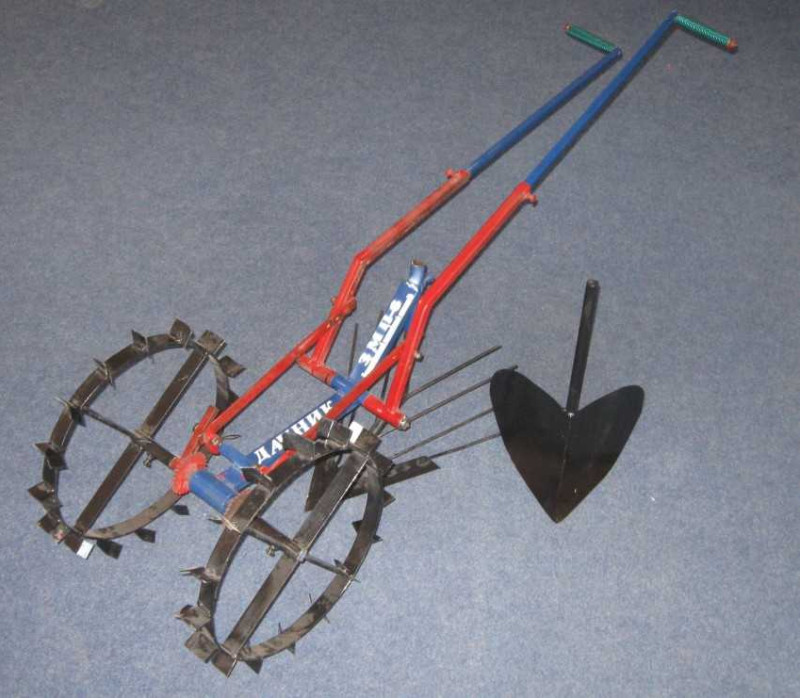

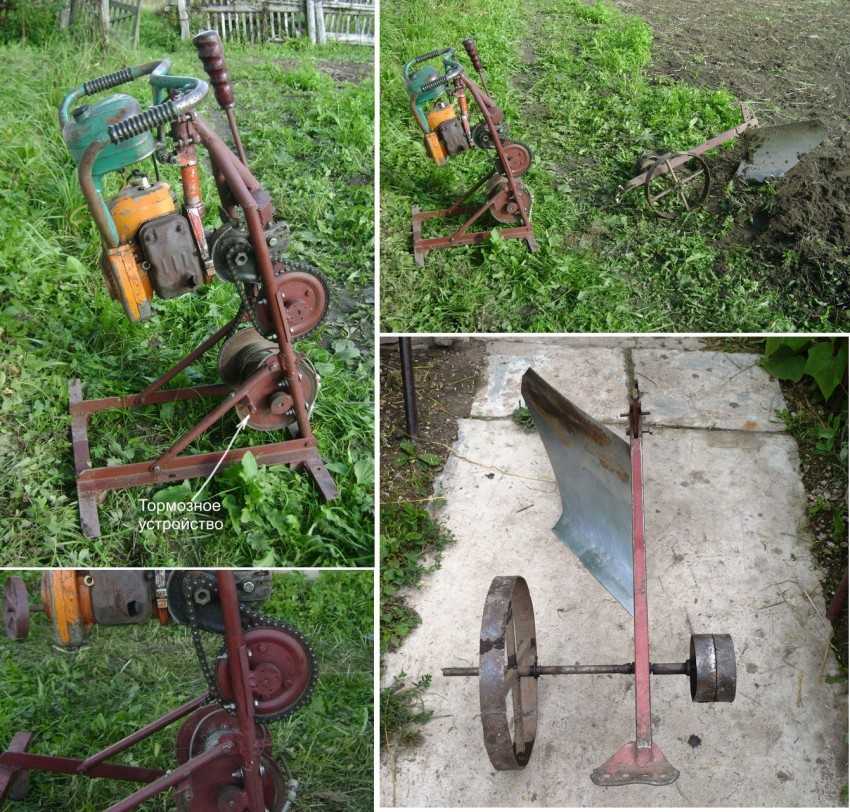

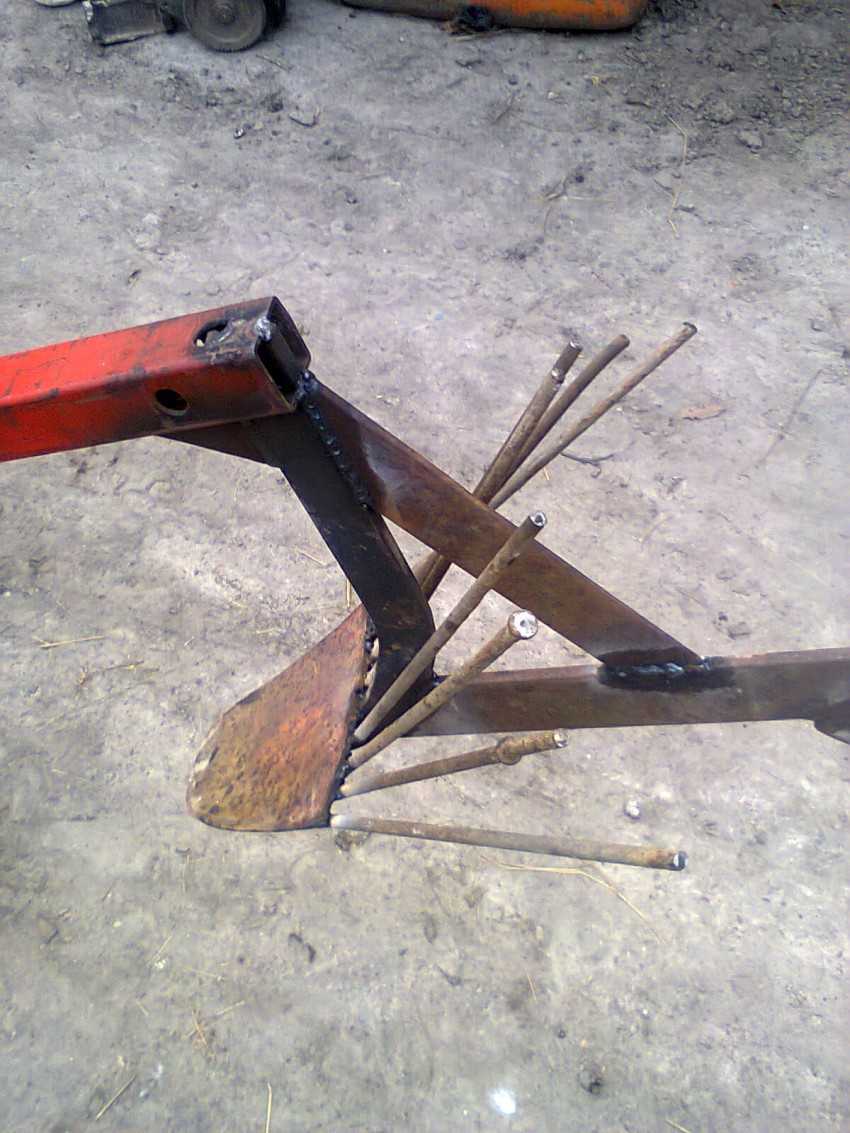

Фото плуга своими руками

Сельские работы нельзя себе представить без техники, она необходима и в большом, и в маленьком хозяйстве для облегчения труда фермеров и экономии времени. Облегчить труд сможет техника, необходимая для вспашки, посева, а также выкапывания, окучивания, то есть для множества видов сельхозработ. Но для каждого вида работ требуется своя сельскохозяйственная техника. Тогда возникает потребность в больших финансовых затратах. Поэтому многие сельхозпроизводители задаются вопросом: «Что делать, чтобы снизить затрату средств?» Специалисты предлагают использовать для этого мотоблочную технику.

Сделанные своими руками конструкции выделяются рядом преимуществ, состоящих в:

• оптимально проведённых расчётах с определением угла наклона, необходимого для грунтовой плотности при полевых работах;
• подборе мощности к своему спецустройству;
• экономической выгоде, так как выполненный своими руками агрегат стоит дешевле покупной вариации;
• качестве материалов и всего устройства;
• чувстве удовлетворения и гордости за подобные конструкторские свершения.

Сам тягловый агрегат невозможно сделать самому. Из-за этого покупка мотоблока становится необходимостью. Но каждый сможет изготовить разные навески, например, плуг для мотоблока своими руками. Стоимость качественного инструмента чрезвычайно большая. В процессе самостоятельного изготовления вам не придётся платить за полный агрегат, а только за материал. Итак, как сделать плуг для мотоблока?

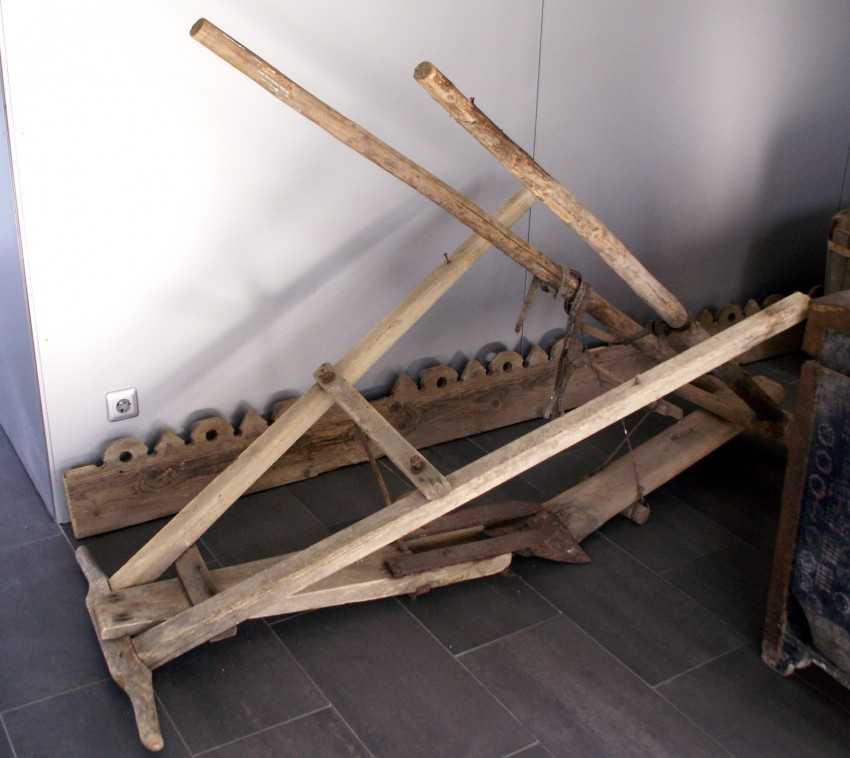

Как изготовить плуг к мотоблоку своими руками из конного?

Конский плуг, по сравнению с другими типами навесных устройств, может быть полностью деревянным. Единственным элементом из металла может выступать лемех.

Пошаговая инструкция по самостоятельному изготовлению конского плуга для вспашки земли приведена ниже:

1. Рукоятки изготавливаются из двух деревянных брусьев, толщина которых около 10 сантиметров. Верхняя часть рукояток дополняется прорезиненными накладками;
2. Рукоятки соединяются под прямым углом, так будет удобнее за них держаться двумя руками;
3. Нижние части элементов соединяются саморезами;
4. Брус толщиной 20 сантиметров нужно изогнуть, чтобы его концы расположились параллельно;
5. Нижний конец бруса прикрепляется к лемеху;
6. На верхнем конце устанавливается крепление плуга к мотоблоку. Для изготовления можно использовать деревянные бруски небольшого размера;
7. Посередине крепления устанавливается двойная рукоятка.

Строение конского плуга очень простое, но отличается высокой эффективностью. Его нельзя использовать при обработке влажного грунта, чтобы не сломать деревянные детали.

Способ изготовления плуга для мотоблока можно подобрать под себя. Каждый самодельный навес может быть использован с агрегатами популярных марок Нева, МБ-1 и МБ-2, МТЗ, Крот, Салют.

Советы и рекомендации

Плуг для мотоблока своими руками чертежи

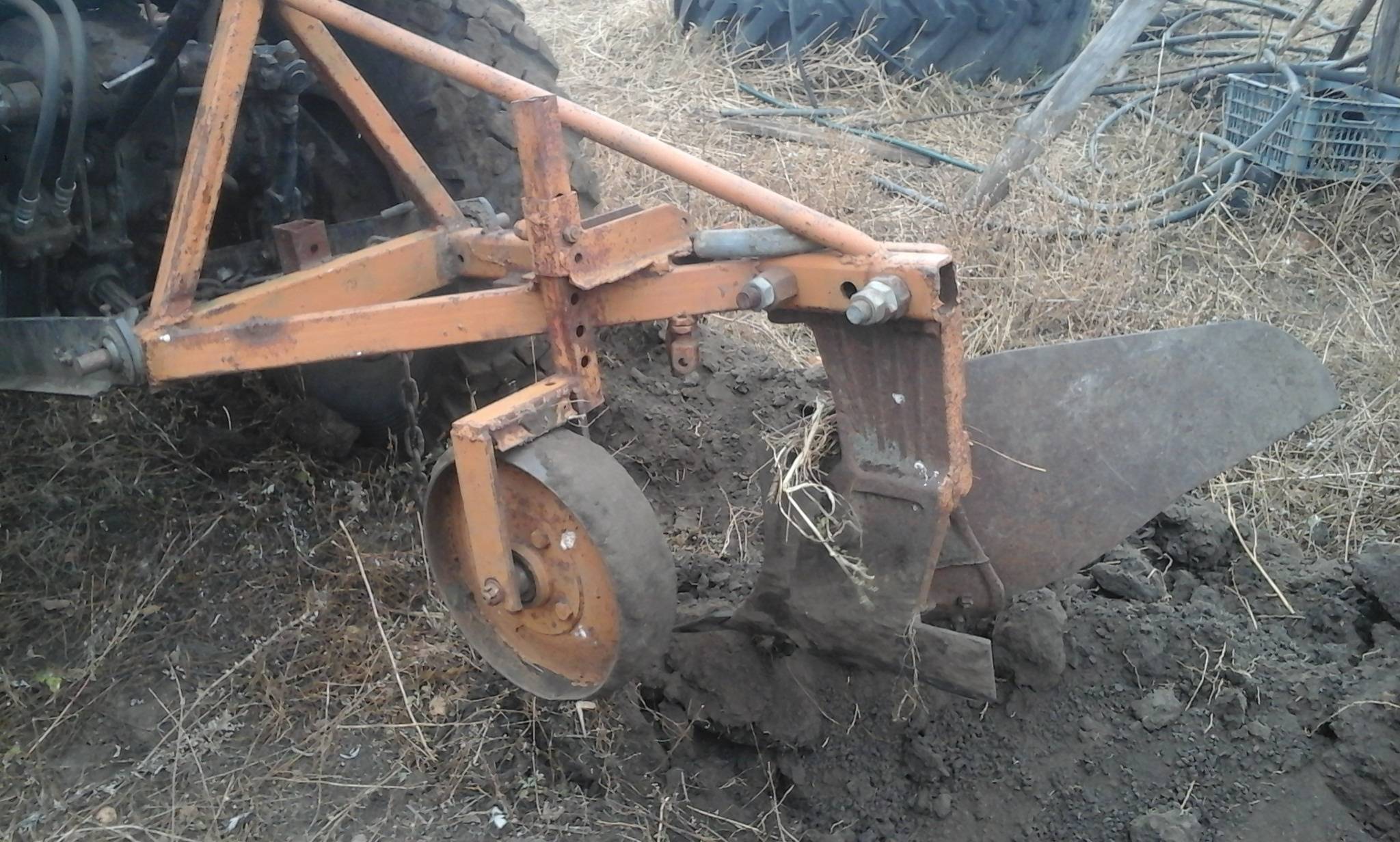

Плуг для минитрактора своими руками — чертежи, сборка от сцепки до отвала

Тем более различных металлических деталей, валяющихся в старых гаражах в нашей сельской местности достаточно. Мы предлагаем нашим читателем одну самодельных моделей, которая получила множество положительных отзывов в сети.

Предлагаем ознакомиться Поилки для кроликов зимой своими руками

Самодельный плуг для минитрактора, чертежи к нему, размеры и описание конструкции можно найти в этой статье.

Рассматриваемый самодельный плуг для минитрактора можно собрать за несколько свободных вечеров. А комплектуют его из старых металлических труб, пластин, уголков. Для работы понадобится:

1. Сварочный аппарат;
2. Ножницы по металлу;
3. Металлическая прямоугольная труба размерами 52х40х7 мм;
4. Металлическая полудюймовая труба, можно взять старую от системы отопления.
5. Болты М10;
6. Лист гетинакса в 25 мм;

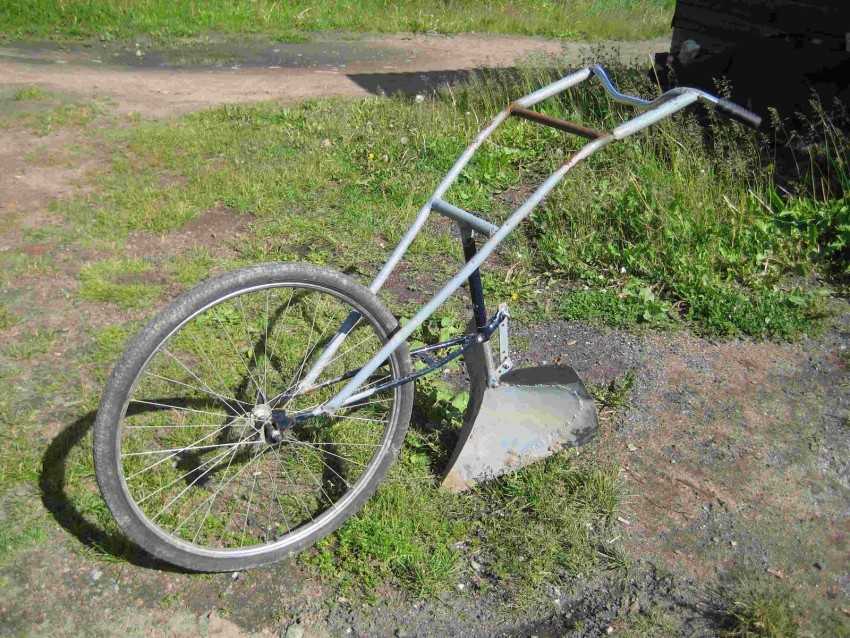

7. Колеса от детского велосипеда.
8. Немного терпения.

Применяют плуг с минитракторами менее 12 л.с. Использовать его можно как распашной культиватор-окучник, бороздокопатель, соху. Благодаря необычной и простой конструкции справится с работами качественно и на любой почве. Можно агрегатировать не только с минитрактором, но и с мотоболом, а при желание отсоединить тяги, присоединить гужи и использовать с лошадьми. Ниже представлен чертеж-схема конструкции.

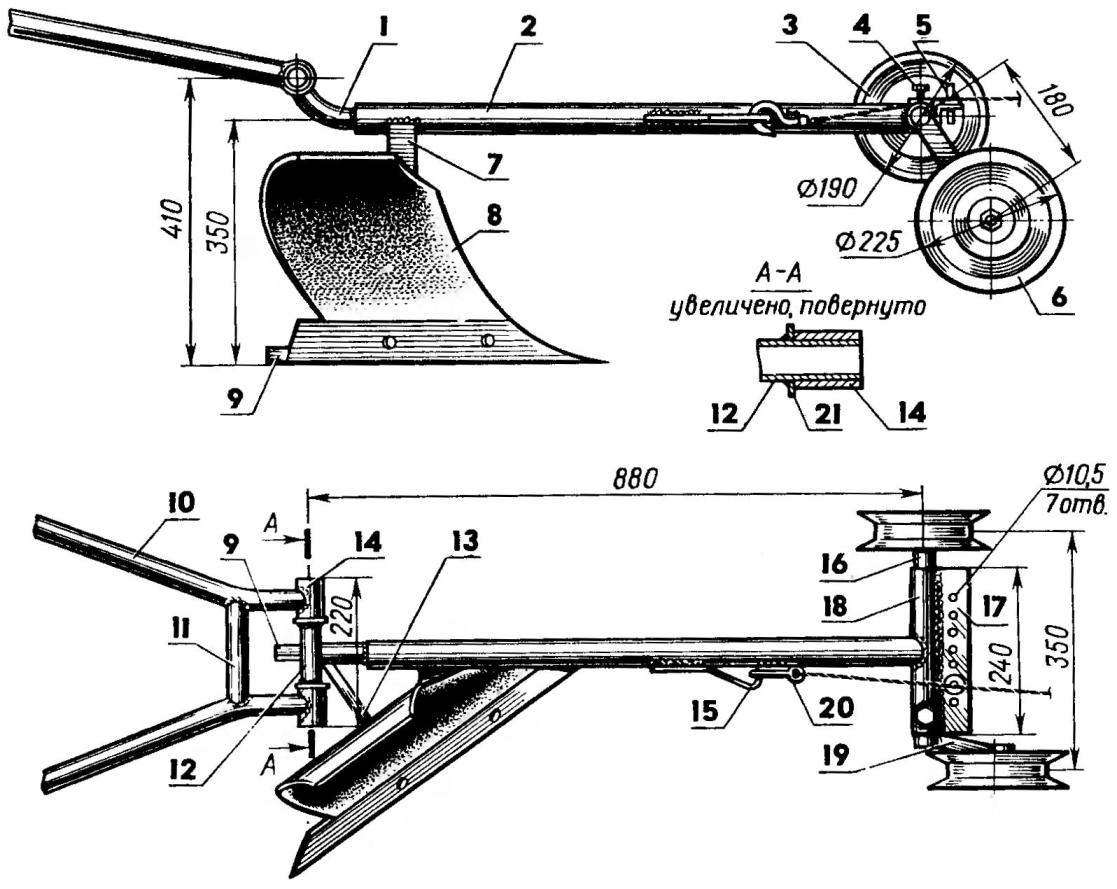

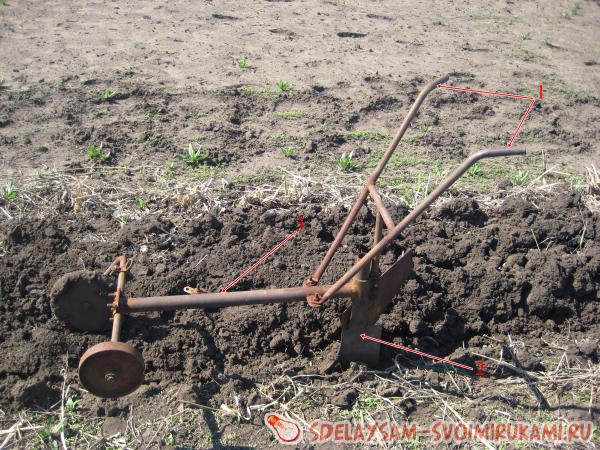

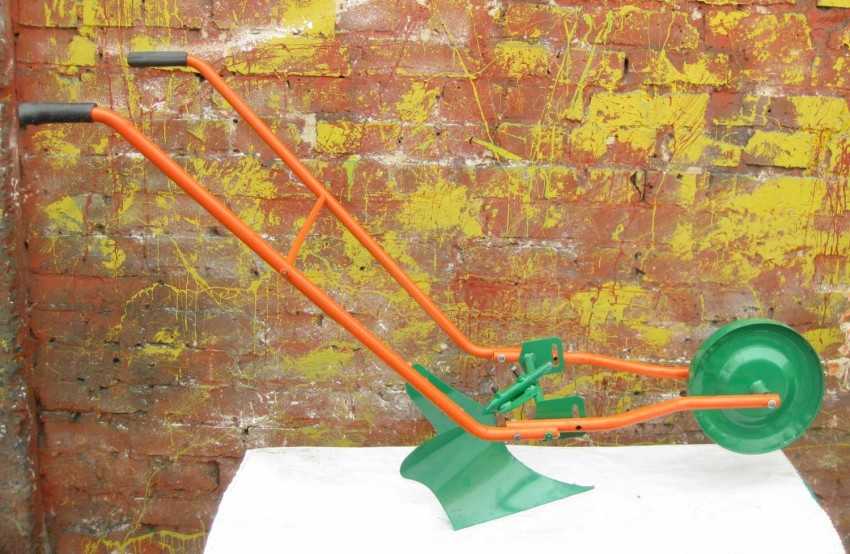

Огородный самодельный плуг для минитрактора или мотоблока: 1 — ручка-рукоятка из трубы, 2 шт; 2 — рама-грядиль; 3 — фиксация стойки винтом М 10; 4 — плуг; 5- крепежная вилка шарнира к раме; 6- дышло из трубы; 7 — колесо; 8 — ступица-подшипник из капронового материала; 9 — рукояток из трубы; 10 — шарнирная ось из болта М 10; 11 — контргайка; 12 — колесная ось; 13 — дистанционная капроновая шайба; 14 — ручка для дышла; 15 -тройник.

За основание берется рама — гильдия, чертеж можно рассмотреть ниже. Сделать ее можно ее из куска металлической прямоугольной трубы с толстыми стенками 52х40х7 мм. Для опорного колеса делается вилка. Для этого две более широкие стенки с противоположных сторон срезают.

Сзади рамы тоже имеется отверстие, которое заваривают заклепкой. В заклепке просверливают круглое отверстие в 11 м. Предварительно на наклепку приваривают гайку М10.

Если решено соорудить отвал или плуг для мототехники, то без составления подробных и правильных чертежей не обойтись. Надежность и износостойкость самодельной детали во многом зависит от ее грамотно составленной схемы. Опираясь на богатый опыт профессионалов, которые регулярно изготавливают хорошие плуги для мотоблоков, рекомендуется сделать лемех таким образом, чтобы его можно было беспроблемно и быстро снять. С такой функцией заточка этой детали существенно упростится, и к ней можно будет смело прибегать до начала вспашки земли на участке.

Для изготовления режущей составляющей плуга лучше всего подходит легированная сталь 9XC. Из материала изготавливают в основном диски, предназначенные для простых ручных пил. Можно использовать сталь с маркировкой 45, которая в процессе закалки была доведена до оптимального уровня твердости. Если в запасе имеется только простая сталь, к примеру, углеродистая, которую нельзя подвергать термообработке, то, удалив режущую кромочную деталь (используя наковальню), а затем сточив ее, можно будет смело использовать сталь для работы с почвой.

При самостоятельном составлении чертежа будущего плуга рекомендуется опираться на точные схемы. Конструкция, изготовленная своими руками, будет собираться из составляющих:

• металлической трубы, которая выполнять функцию несущей части;
• колес, необходимых для перемещения конструкции по почве;
• рабочей режущей части с лопастями или без них (можно фиксировать режущие элементы старых устройств);
• механизма крепления к самому мотоблоку.

1. Плоскость полозка боковая.
2. Нижняя горизонтальная.
3. Передняя отвальная.

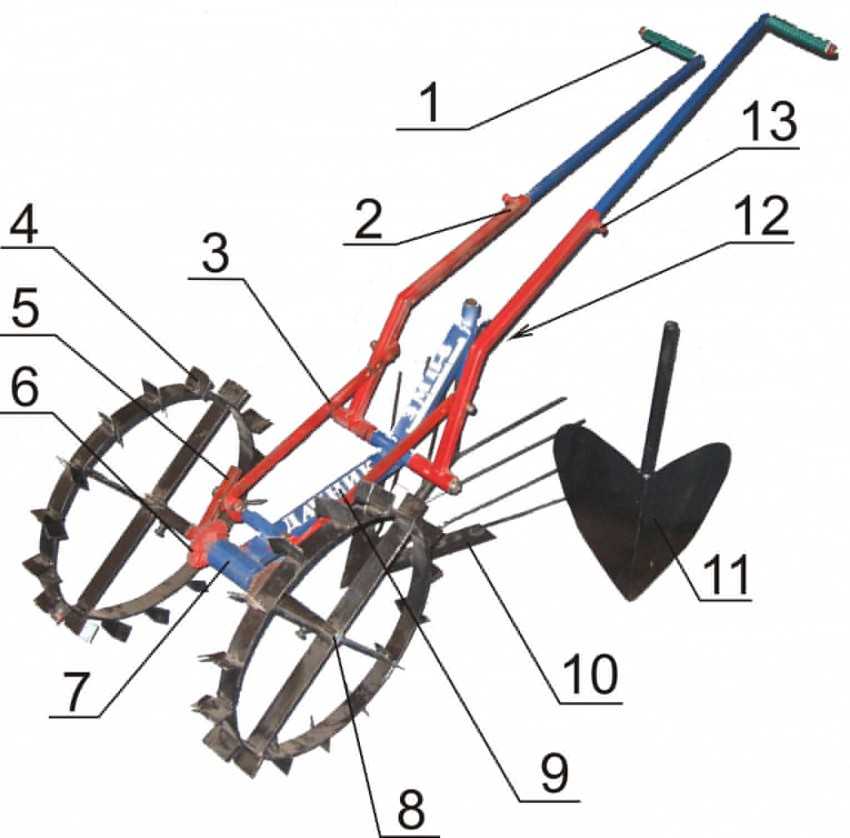

Типичная схема простейшего самодельного плуга складывается из:

1. Двух ручек, выполненных из стальной трубы.
2. Рамы.
3. Фиксатора стойки с винтом типоразмера М10 или М8.
4. Крепежной вилки для шарнира рамы.
5. Дышла.
6. Подшипника.
7. Перемычки между рукоятями.
8. Шарнирного вала.
9. Контргайки.
10. Регулировочной шайбы.
11. Рукояти для дышла.
12. Тройника.

В зависимости от типа и предназначения инвентаря в этот список могут входить и другие элементы.

Предлагаем ознакомиться Экстракт одуванчика инструкция по применению. Настойка из одуванчиков на водке: рецепт на цветах и на корнях

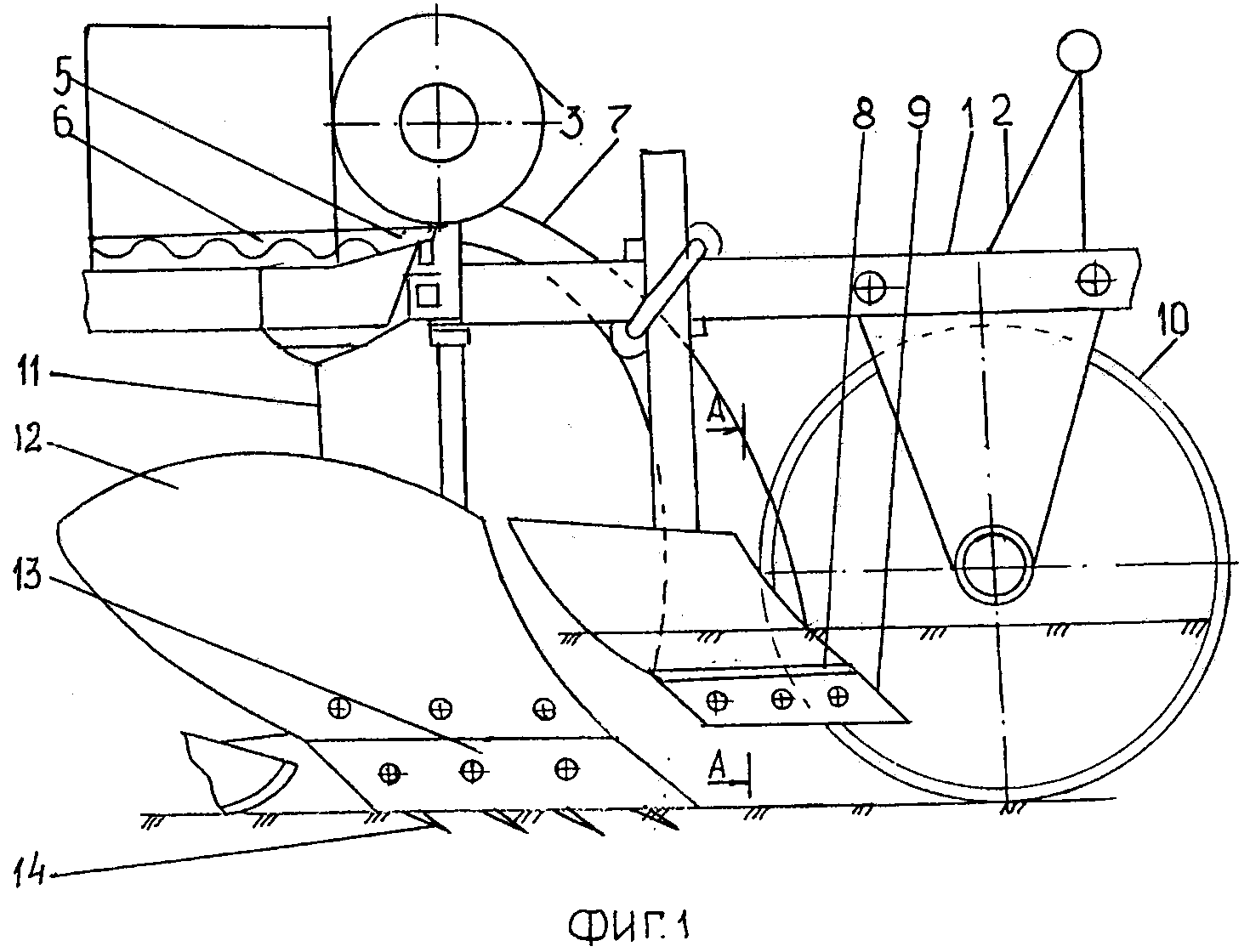

Устройство плуга

Правильно сделать плуг можно только тогда, когда есть представление о процессе пахоты, а также о предназначении каждой из деталей плуга.

При пахоте клин плуга врезается в грунт под определенным углом, зависящим от мягкости и влажности почвы. Клин отделяет пласт, приподнимает и сжимает его, одновременно разделяя пласт на несколько частей. От угла вхождения зависит то, на сколько частей будет расколот пласт земли: чем больше угол — тем больше раскол. Но если угол вхождения больше сорока пяти градусов, то грунт перестает скользить по рабочей поверхности пахотного приспособления, и начинает накапливаться перед ним, затрудняя дальнейшую работу. Вертикальный плуг, то есть с более острым ведущим углом, отделяет почву от края пахотной борозды, и сжимает его горизонтально. Плуг с горизонтальным ведущим углом работает иначе: он отклоняет и переворачивает пласт грунта.

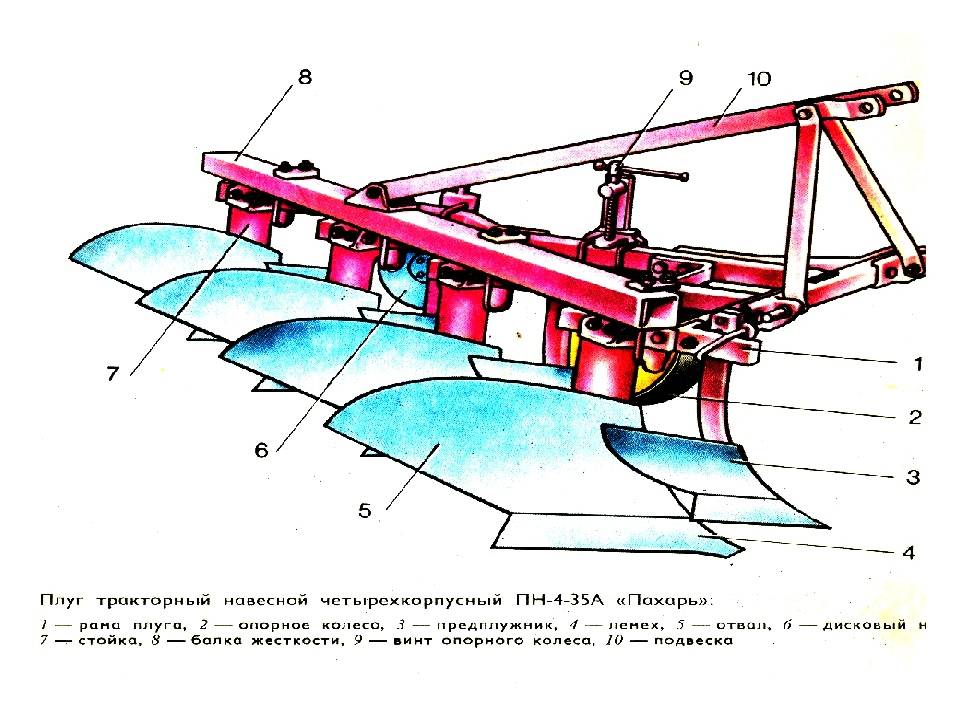

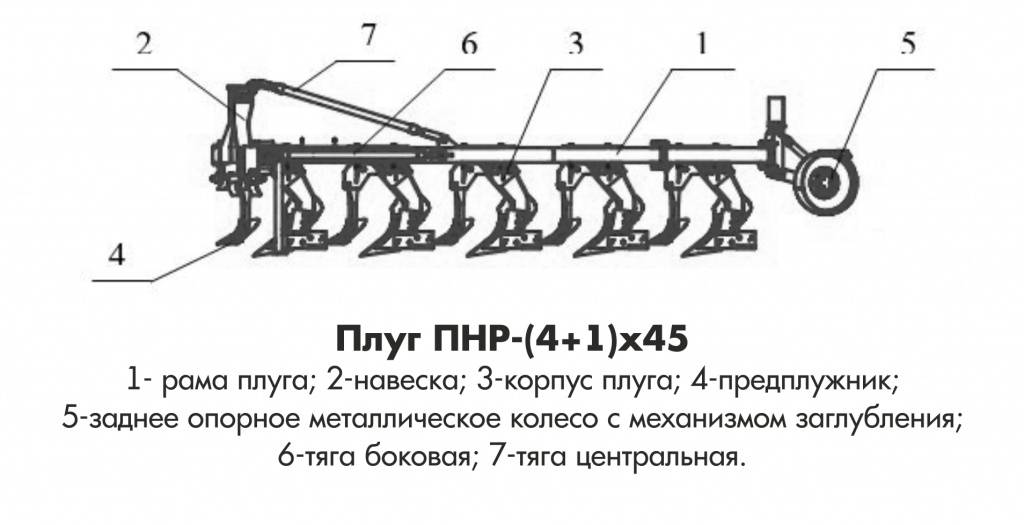

Обычный рабочий плуг состоит из:

• Лемеха, который подрезает почву,
• Отвала,
• Ножа,
• Полевой доски,
• Стойки,
• Предплужника.

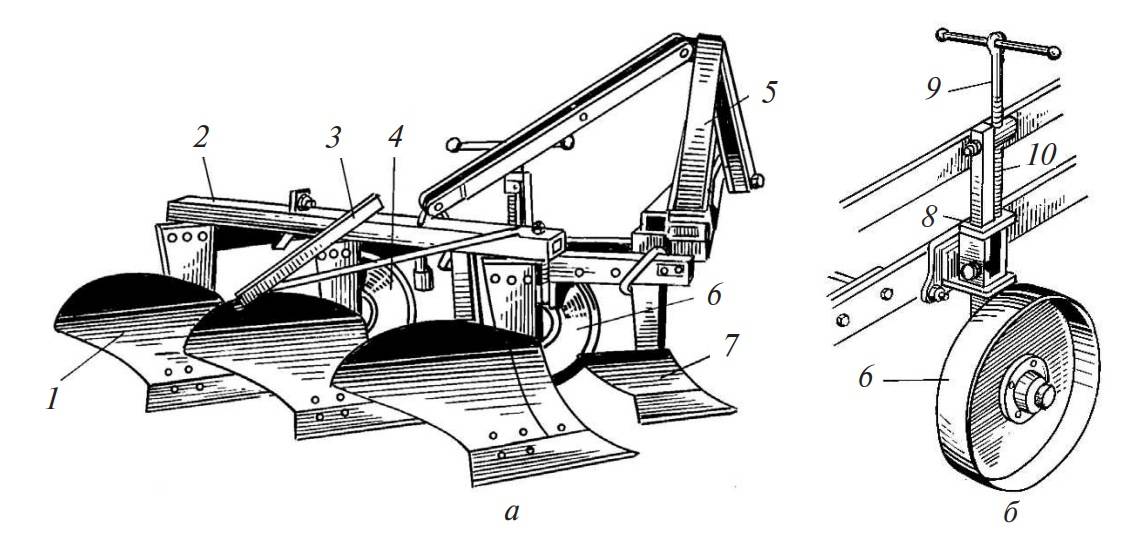

Дополнительно плуг можно оснастить:

• Более прочной металлической рамой,
• Колесами,
• Механизмом, корректирующим работу плуга относительно трактора,
• Гидромеханизмами,
• Пневматической гидросистемой.

Отвал может иметь несколько видов рабочей поверхности:

• Винтовую,
• Цилиндрическую,
• Цилиндроидальную.

Цилиндрическая отлично измельчает грунт, но пласт образует плохо. Это не всегда удобно. Цилиндрическую рабочую поверхность обычно используют для работы с мягкой почвой. Наиболее же удобна и практична в работе цилиндроидальная поверхность, которая и хорошо крошит, и переворачивает грунт, а также справляется и с сухой землей, и с влажной.
