Выполняем точную разметку фундамента самостоятельно

Особенности разметки фундаментов

Как правильно разметить фундамент под гараж

От чего зависит нанесение разметки

В зависимости от типа фундамента нанесение линий разметки происходит разными способами:

• для монолитного (достаточно лишь наметить внешние границы);
• для ленточного (замерить толщину стен и проложить линии внутренних границ);
• для столбчатого (отмечается местоположение каждой опоры).

Еще один момент, который нужно учесть до разметки фундамента – форма основания дома. Наиболее часто встречаются правильные прямоугольники, но по проекту дом или другое сооружение может иметь неправильное основание. Для этого разметку наносят сначала по прямоугольнику, а затем добавляют к нему дополнительные элементы. Это значительно облегчает работы и сохраняет точность. Как правильно разметить фундамент: пошаговое описание работ

Самое первое, что должен сделать застройщик – выровнять участок под основание будущего сооружения. Это полностью исключит погрешности и позволит провести разметку более точно. Для этого вам понадобится строительная техника, которая снимет дерн и разровняет площадку. Размеры подготовленного участка должны превышать площадь будущего здания.

Начинается разметка с нанесения линий внешних границ. Вам понадобятся колышки, рулетка и леска. Найдите на местности точку, от которой вам будет удобно откладывать внешние границы здания. Установите в этом месте колышек и отмерьте от него расстояние равное длине стены.

Более сложно разметить места так, чтобы отложить прямые углы. Нужно сделать их равными ровно 90 градусов. Для этого можно использовать следующие способы:

Особенности и нюансы разметки фундамента

В связи с тем, что многие строительные операции с целью снижения общей стоимости работ будущие домовладельцы стараются выполнить своими руками, на том, как распланировать фундамент под дом следует остановиться подробнее.

После определения расположения будущего дома относительно имеющихся строений на данном и соседних участках, а также относительно ограждения можно приступать к разметке фундамента. Начинают ее с установки первого колышка, определяющего один из углов будущего основания.

В качестве опор для шнура можно использовать обрезки деревянных реек достаточной толщины или стальной арматуры длиной не менее метра. Во избежание самопроизвольного извлечения из почвы колышки следует забивать не менее чем на половину длины.

К первому установленному стержню привязывают шнур. Отмерив отрезок необходимой длины, равной одной из сторон будущего фундамента, устанавливают второй колышек. Направление первого шнура выбирают либо по сторонам света, ориентируясь по компасу, либо по направлению границ участка. Последний вариант предпочтителен на небольшой территории.

Следующий этап – установка третьей опоры. В большинстве случаев она должна располагаться так, чтобы стороны фундамента образовывали прямой угол. Для правильной разметки его на строительной площадке необходимо вспомнить основу геометрии – теорему Пифагора, согласно которой квадрат большей стороны прямоугольного треугольника равен сумме квадратов остальных его сторон.

В нашем случае самой длинной будет диагональ (отрезок, соединяющий противоположные углы) нашего фундамента, а более короткими отрезками – его стороны. Используя не сложные вычисления, установили, что длины сторон треугольника с прямым углом соотносятся друг с другом как 3:4:5. На практике это используют следующим образом:

1. на первом шнуре от углового колышка откладывают расстояние в три метра и вяжут узел или привязывают яркую ленту;
2. на втором отрезке откладывают 4 метра и аналогично делают метку;
3. натягивают второй отрезок необходимой по проекту длины и контролируя с помощью рулетки расстояние между метками, которое должно составить 5 метров, вбивают третий колышек.
4. Последний четвертый колышек располагают равноудаленным от установленных ранее первого и третьего. Расстояние до него определяется длиной сторон будущего фундамента.

Весь процесс лучше выполнять с напарником, так как правильно сделать разметку участка под фундамент своими руками в одиночку достаточно сложно.

Значительно проще выполняется разметка фундамента с помощью лазерного нивелира. Этот инструмент позволяет получить два взаимно перпендикулярных световых луча на горизонтальной плоскости. Используют лазерный уровень для строительства фундамента следующим образом:

1. аналогично первому варианту вбивают первый колышек;
2. над ним на треноге устанавливают нивелир и настраивают его на проекцию перпендикулярных лучей;
3. с помощью рулетки или лазерного дальномера откладывают необходимые длины сторон фундамента и устанавливают опоры для шнура;
4. от любой из них аналогично выполняют разметку следующих сторон.

Следует отметить, что большинство лазерных нивелиров не позволяют получить лучи, хорошо видимые при ярком освещении. Это вносит определенные коррективы в работу. Данный этап лучше выполнять в сумерках, так как правильно разметить ленточный фундамент для дома лазерным уровнем днем практически не возможно.

После установки всех колышков и шнуров по периметру необходимо проконтролировать правильность разметки. Для этого можно отбить диагональ фундамента. У правильного прямоугольника они должны быть равны. Убедившись в этом можно приступать к дальнейшим работам на площадке.

Таким образом, в рамках обзора мы не только рассмотрели, как сделать разметку под фундамент тем или иным образом, но и выяснили ряд основных нюансов при выполнении данного вида работ. Помните, что ошибки, допущенные в самом начале строительства исправить будет практически невозможно.

этап – устройство дна траншеи

Сформированная траншея является исходной точкой для начала строительства. На её дно будет опираться подошва фундамента. Это обуславливает повышенные требования к её основанию. В частности, на этом этапе следует:

• проверить дно траншеи на отсутствие уклона. В случае необходимости выровнять путем удаления части грунта. Незначительный уклон можно нивелировать песчано-щебневой подушкой;
• засыпать дно траншеи слоем песка. Толщина слоя зависит от несущей способности грунта. Чем он подвижней (нестабильный или пучинистый), тем выше должен быть слой. Обычно песчаный слой составляет 100-150 мм. Песок рекомендуется засыпать слоями и тщательно утрамбовывать каждый. Для усиления эффекта песок поливают водой. Для уплотнения используют ручную трамбовку или трамбовочную машину.

Гладко было на бумаге: делаем чертёж разметки

На первый взгляд, перенести план фундамента с чертежа на участок — задача простая. Вбил первый колышек и отмеряй от него. Как показывает практика, построить идеальный прямоугольник не у всех получается с первого раза, потому что:

• поверхность земли не является ровной;
• на расстояниях более 5 метров отклонения в доли градусов приводят к значительным погрешностям.

Ошибки выявляют контрольным замером сторон и диагоналей, когда выясняется:

• противоположные стороны равны, а диагонали нет — получился параллелограмм;
• диагонали равны, две стороны равны, а две другие нет — это признак равнобокой трапеции.

Вроде бы на глаз всё верно, но ошибки разметки на 10–20 см повлекут дальнейшие искажения, ведь фундамент — основа строения. Пройдут земляные работы, во время которых не исключены незначительные отклонения, особенно при использовании экскаватора и другой тяжёлой техники.

Выручает прямой угол. В параллелограмме и в равнобокой трапеции нет прямых углов. Ни одного. Задача сводится к тому, чтобы линии разметки были перпендикулярны друг другу. Школьный транспортир и треугольник не годятся. Они для чертежей на бумаге. Для топографической разметки потребуются другие инструменты.

Разметку котлована необходимо произвести до начала земляных работ

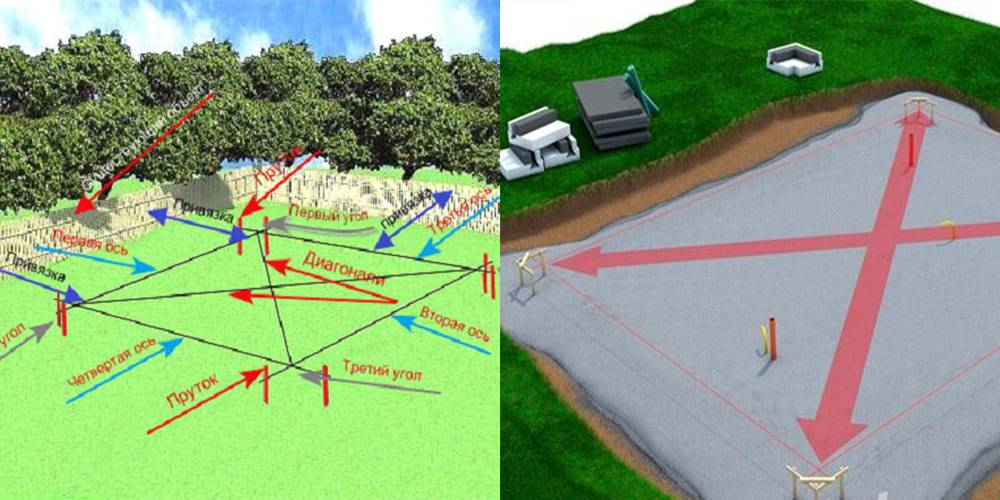

Контроль за собой: как вывести диагональ фундамента

Способ первый

Самый первый вариант известен со времен античности. Имеем линию стены и точку – будущий угол дома. От этой точки и откладываем перпендикуляр. Для чего вспоминаем школьный курс геометрии: a2+b2=c2. Где a и b являются катетами, а c – гипотенуза. Чтобы не мучиться с дробями и квадратными корнями, берем простые числа, позволяющие обойтись без дробей: 3, 4 и 5. Первый, второй катет и гипотенуза соответственно

При этом неважно, какие единицы измерения выбраны: метры, футы, локти. Главное, чтобы размеры сторон треугольника были кратны 3 4 и 5. Можно сделать отдельный треугольник с таким соотношением сторон, или отложить эти размеры на шнурах, обозначающие границы будущего фундамента (от точки пересечения их – от угла) – это катеты

А потом разворачивать вторую стену, пока расстояние между внешними точками не окажется равно гипотенузе. Это и будет прямоугольный треугольник. Далее продолжаем второй катет до нужных размеров (длина будущей стены), а затем повторяем операцию дважды – четвертый угол получится сам

Можно сделать отдельный треугольник с таким соотношением сторон, или отложить эти размеры на шнурах, обозначающие границы будущего фундамента (от точки пересечения их – от угла) – это катеты. А потом разворачивать вторую стену, пока расстояние между внешними точками не окажется равно гипотенузе. Это и будет прямоугольный треугольник. Далее продолжаем второй катет до нужных размеров (длина будущей стены), а затем повторяем операцию дважды – четвертый угол получится сам.

Способ второй

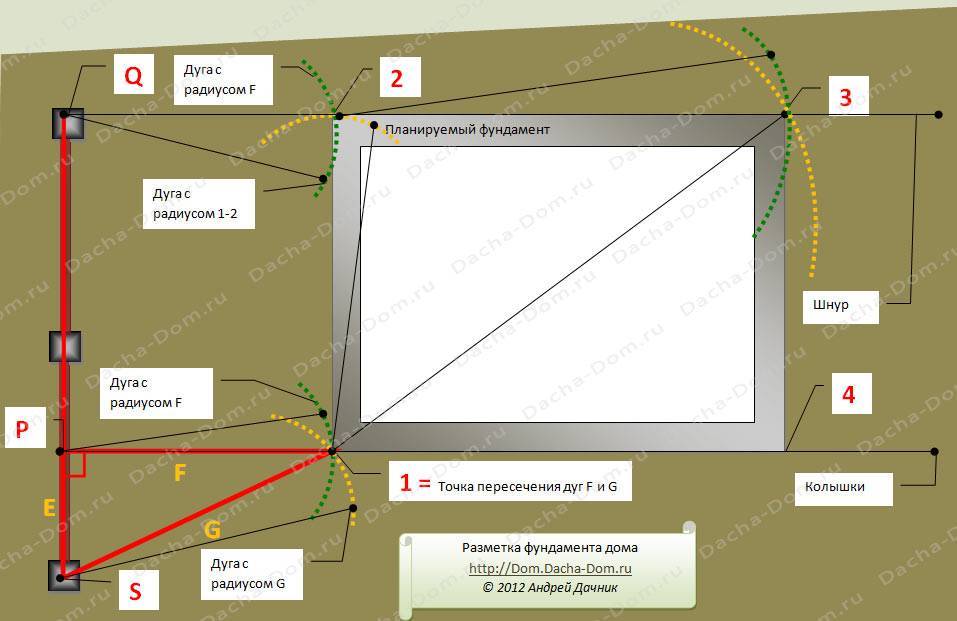

Несколько проще способ с дугами, хотя он требует определенного оперативного простора.

Есть отрезок – будущая стена. Продолжаем эту прямую дальше на такое же расстояние. Получаем линию, центр которой – это будущий угол фундамента. Затем от крайних точек (равноудаленных от центра-угла на расстояние, равное длине стены) рисуют две дуги – их радиус может быть произвольный, только бы он был больше длины стены. То есть берут веревку, один конец который петлей крепят за столбик, отмечающий край этого удвоенного отрезка, а ко второму концу привязывают палку – она сыграет роль стилоса, черты. И на грунте рисуют этой палкой дугу. Ограничителем служит веревка, шнур.

Процедуру повторяют от второй крайней точки. Соответственно, две дуги эти пересекаются. От точки пересечения дуг проводят прямую к середине нашего удвоенного отрезка – углу будущего фундамента. Так получают искомый перпендикуляр.

И еще нужно отметить, что способ с дугами хорошо работает на небольших фундаментах: под баню или под гараж. Более масштабные разметки под дом лучше проводить или с помощью треугольника, или третьим методом.

Третий способ

Тут потребуется калькулятор. Сначала связывают шнур в петлю – длина петли равна периметру искомого прямоугольника. Потом на петле отмечают точки углов – то есть откладывают отрезки, равные длине каждой стены. Понятно, что делать это следует последовательно. Затем на калькуляторе как можно точнее считают длину диагонали – это гипотенуза, а катетами в расчетах выступают стены – их длина. Затем отмеряют два куска шнура, чья длина чуть больше гипотенузы – запас нужен для вязания узлов.

Делают отметки на этих двух шнурах (запас на вязки оставляют с обеих сторон. Затем шнуры эти привязывают к петле-периметру. Так, чтобы они шли из одного угла в другой по диагонали. То есть через угол.

Затем растягивают полученный «конверт» на месте будущего дома. Как только все шнуры одинаково натянуты (не должно быть провисаний ни снаружи, ни внутри этой паутины), то это и будет правильный прямоугольник.

Делаем разметку под фундамент правильно

Какие методы соединения фундаментов лучше использовать

Технология разметки фундаментов различного типа

Технологически операция разметки для любого вида материалов связана с нанесением линий, ограничивающих будущую деталь и ее элементы. Относительно строительных работ основным «полотном» для этого служит поверхность земли. На ней необходимо каким-то образом нанести линии, ограничивающие наружные и внутренние границы фундамента под наружными стенами и несущими перегородками.

Основной способ, использующийся для решения данной задачи, заключается в монтаже на строительной площадке нескольких прочных деревянных или стальных колышков, соединенных определенным образом прочным шнуром достаточной толщины. Последний аспект важен не только для удобства работы, но и с целью соблюдения правил безопасности при выполнении грунтовых работ.

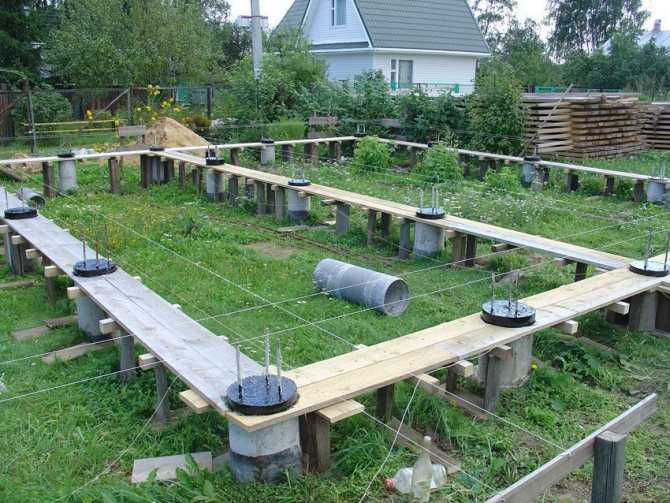

Разметка столбчатого фундамента

При строительстве небольших одноэтажных построек, а также некоторых элементов зданий, например, террас и веранд применяют столбчатый фундамент, который представляет собой отдельно стоящие опоры, оголовки которых (верхние торцы) выровнены в горизонтальной плоскости на определенной высоте от земли. Разметка данного типа оснований заключается в нанесении одной линии шнура на колышках по всему периметру строения. Дополнительно вдоль будущих стен с определенным шагом с помощью штыковой лопаты можно выкопать неглубокие ямки в местах монтажа опор.

Размечаем столбчатый фундамент

Выполняя разметку любого типа основания дома или строения важно правильно сделать прямой угол для фундамента. Для выполнения данной задачи используют как специализированный строительный инструмент, например, лазерный нивелир, так и применяют знание основ геометрии. Более подробно о том, как правильно рассчитать, выставить и проверить углы и диагональ фундамента тем или иным способом остановимся ниже

Более подробно о том, как правильно рассчитать, выставить и проверить углы и диагональ фундамента тем или иным способом остановимся ниже.

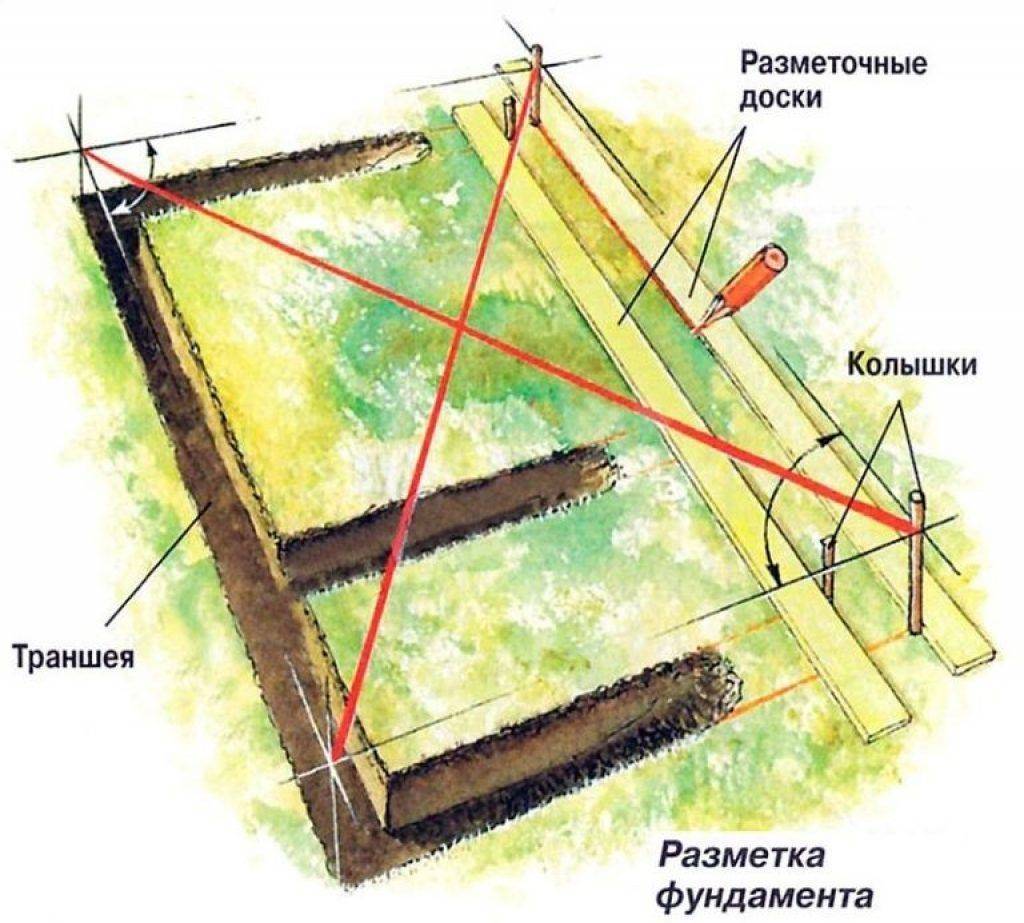

Разметка ленточного фундамента

Гораздо чаще строители сталкиваются с проблемой разметки ленточного фундамента как наиболее распространенного типа.  В отличие от предыдущего типа, в данном случае не достаточно лишь одноконтурной разметки. Ее выполняют двумя параллельными шнурами, располагающимися по внешним и внутренним границам ленты.

Аналогичным образом размечают и внутренние перегородки дома. Иногда дополнительно выполняется разметка еще двумя параллельными шнурами, определяющими высоту установки опалубки под ленту. Таким образом, процесс требует высокой точности выполнения и ответственности.

Разметка плитного основания

Часто в качестве основания дома выбирается самый затратный с технологической и финансовой точки зрения плитный фундамент. Он незаменим на «неспокойных» пучинистых грунтах и позволяет воздвигать на них достаточно высокие массивные строения. В качестве котлована под плиту изготавливают небольшое углубление под всей площадью фундамента.

Размечаем плитный фундамент

Разметка данного типа основания схожа с разметкой столбчатого типа. В отличии от него аналогично с планировкой ленточного фундамента шнур можно натягивать непосредственно на уровне почвы по периметру котлована и на определенной высоте, определяющей высоту плиты. После подрезки грунта нижний контур разметки можно удалить.

Фундамент для пристраиваемой конструкции

Правильная разметка фундамента своими руками

Еще до момента проведения земляных работ: рытья котлована или траншей под будущий фундамент – необходимо наметить основные параметры основания, его углы, стороны и т.д. Основные требования, которые необходимо соблюдать при этом:

• выдерживать геометрию фундамента, установленную проектом;
• правильно выставлять углы будущего основания;
• сверять длины сторон фундамента

Набор инструментов и приспособлений для разметки фундамента

Для разметки фундамента нам потребуется не такое уж и большое количество инструментов и материалов. Во-первых, запаситесь веревкой, шнуром или леской, которая послужит в качестве основного разграничивающего элемента. Лучше, если это все-таки будет веревка или шнур – они более заметны на фоне грунта, что упростит проведение работы. Конечно, не обойтись без рулетки, основного и единственного в нашем случае мерного инструмента. Колышки потребуются для обозначения углов будущего фундамента, а так называемые доски обноски или «скамейки» (сбитые доской два колышка-бруска) позволят оптимизировать работу и ускорить процесс разметки. По доскам обноскам очень удобно перемещать шнур, корректируя разметку.

Этапы разметки участка

Ниже мы в нескольких словах опишем одну из методик проведения разметки под фундамент. Вы можете вносить свои коррективы или использовать более удобную для вас технологию, например, эту. Итак, если необходимо быстро и правильно разметить фундамент своими руками, то:

1. определяемся с положением одного из углов фундамента, назовем его базисным. В это место вбиваем колышек, от которого уже будем плясать дальше;
2. рядом с базисным колышком на расстоянии примерно 1,5 м вбиваем доски обноски – с одной стороны, такие же доски обноски на расстоянии (3+Х) м – с противоположной. Х в нашем случае равен длине стороны будущего фундамента, м. Натягиваем между нашими «скамейками» шнур таким образом, чтобы он проходил через базовый колышек, отмечаем от последнего Х м и вбиваем в этом месте второй кол – два угла фундамента уже размечено. Можно упростить: сразу вбить 2 колышка на нужном расстоянии друг от друга, а уже потом выставить обноски;
3. далее необходимо восставить перпендикуляры из наших колышков. Для этого берем рулетку, отмеряем от колышка, например по 0,5 м в каждую сторону вдоль натянутого шнура, отмечаем точки. Выставляем длину рулетки на 1,6 м и из последних точек рисуем дуги окружностей. Место их первого пересечения и будет являться точкой крепления шнура к доске обноски (по сути, отмеряем половину основания равнобедренного треугольника – по 0,5 м, затем восстанавливаем равные его стороны Y и отмечаем вершину треугольника, высота которого будет перпендикулярна основанию);
4. от последней доски обноски отмеряем расстояние (Z+3) м и устанавливаем очередную «скамейку», которую соединяем с предыдущей шнуром, идущим прямо по высоте равнобедренного треугольника;
5. отмеряем от колышка расстояние Z и вбиваем очередной колышек, который будет обозначать третий угол фундамента;
6. со всеми остальными углами фундамента разметка проводится аналогично;
7. если необходимо разметить ленточный фундамент, то натягиваются дополнительные шнуры на досках обноски на расстоянии, которое равно ширине ленты. Если вы решили устанавливать несъемную опалубку, то корректируйте ширину ленты на толщину материала опалубки;
8. на заключительных этапах сверяют длины диагоналей прямоугольников – они должны быть равны

В заключение

Разметка фундамента дома является одним из самых простых видов работы. Имея в своем распоряжении хотя бы одного помощника, вы без особого труда справитесь с поставленной задачей в течение часа. Помните, что корректировать полученный результат разметки придется еще раз – после проведения всех земляных работ, когда будете устанавливать опалубку для фундамента, т.к. на этом этапе с большой вероятностью разметка нарушится. В случае если геометрическая форма фундамента сложная, разметка проводится за счет разбивки на более простые участки с последующим их сведением. Например, фундамент вашего дома имеет не 4 стороны, а 8. Тогда на первом этапе размечаем большой прямоугольник (или квадрат), и уже из него вычленяем, словно отрезая от пирога, нужные нам параметры основания. Естественно, для этого потребуется большое количество досок обносок.

Разметка фундамента и установление обносок

В ходе выполнения этой процедуры нужно быть предельно внимательным, так как переделать работу будет невозможно. После заливки бетона деньги будут безвозвратно потрачены, а впустую или нет – зависит только от вас. Нужно для начала выбрать участок с небольшим уклоном, чтобы ливневая вода попадала не к вам под дом, а протекала мимо, а земля быстро высыхала. Одной из самых «грубых» ошибок новичков является постройка дома на идеально ровной поверхности или, того хуже, в уютном месте в ложбинке. Такое строение долго не простоит, так как фундамент просядет уже через несколько месяцев.

Разметка под фундамент не должна подвергаться воздействию погодных условий, поэтому лучше всего использовать для нее леску и металл. Колышки делают из толстой арматуры, которую забивают в землю на 35-40 сантиметров, чтобы  не расшатывались. После того, как вы забьете по углам арматуру, натяните везде леску, нужно будет взять нивелир и вымерять под ноль все растяжки. Когда все сойдется, можно уже ставить полноценную обноску, по которой вымеряют котлован. Чтобы она не мешала, доски лучше всего сбивать на расстоянии 2 метра от фасада дома.

Ширина обноски должна быть равна ширине будущего фундамента, нужно измерить расстояние между лесками на каждом углу, чтобы не было никаких расширений. Если все сделать правильно, это должно занять по времени примерно 2 часа, с учетом сбивания досок. Чтобы избежать самых популярных ошибок, вам необходимо запомнить несколько правил.

1. Нельзя размещать строение ближе 3 метров к границе другого участка по правилам пожарной безопасности. Также нельзя выполнять постройки ближе 5 метров от фронтальной части другого сооружения согласно СНиП. На вас могут подать в суд за нарушение норм, строение придется переносить.
2. Разметка фундамента своими руками является достаточно трудоемким процессом, так как сначала придется снять слой земли и весь ковер растений. Площадка должна быть выровнена по уровню, а фундамент нельзя делать уже, чем толщина стены плюс 10 сантиметров. То есть при стене 15 см фундамент должен быть не менее 25 см.
3. Не забывайте проверять углы будущего фундамента, они должны быть строго 90 градусов, не больше, не меньше. Отклонение всего на 2-30 будет очень заметным на другом конце стены, которая «уйдет» на 10-15 сантиметров. Качественно измерить угол можно только лазерным нивелиром и рулеткой. Четко измеренные диагонали должны сойтись – тогда у вас 900.
4. Не забудьте натянуть леску по внешней стороне разметки.

Возможные ошибки

Главной ошибкой при строительстве может быть выбор разных строительных материалов. В итоге части строения будут иметь различную массу, которая может вызвать наклон строения при непрочном фундаменте.

Не стоит забывать о гидроизоляции.

Если вы не уверены в своих силах, профессионалы точно знают, как пристроить фундамент. Цены на данную услугу слишком разнятся в зависимости от материала, площади строения и стоимости работы. Общая цена квадратного метра фундамента пристройки примерно будет равняться стоимости обычного фундамента.

Другие материалы раздела

Комментариев пока нет!

Главная» Как присоединить новый фундамент к старому

Больше половины владельцев загородных домов рано или поздно сталкиваются с необходимостью расширения площади своего жилища.

Естественно, это сделать проще всего на стадии проектирования постройки, но в это время, как всегда, ограниченный бюджет строительства не позволяет получить большую площадь.Как поступить, если вам достался жилой дом, а вы к нему хотите возвести пристройку? Начинать рекомендуется с самого ответственного этапа – соединения нового фундамента для пристройки к старому. Давайте разберемся, какой фундамент заливать для пристройки, и как правильно объединить основание дома и фундамент пристраиваемого модуля.

Столбчатый фундамент

Столбчатое основание Установка столбов для фундамента дома заключается в выполнении работ с использованием кирпича, бетонных блоков или асбестоцементной трубы. Если в ходе работы стало заметно расхождение по высоте столбов, превышающее 5 сантиметров, то требуется сделать так, чтобы фундамент был залит по уровню. Для того чтобы залить его под ноль необходимо:

• использовать нивелир или гидроуровень;
• возвести опалубку;
• подготовить армирующую сетку;
• заказать готовый бетон или приготовить смесь самостоятельно.

Особенность выполнения работ связана с изготовлением специальных коробок, закрепленных на столбах основания с помощью саморезов, чтобы избежать смещения. Определив нужный уровень в одной точке, натягивают тугой (не капроновый) шнур к следующему столбу под контролем гидроуровня. Так закрепляют шнур у каждого столба, а затем по высоте его и крепят остальные коробки, которые необходимо залить бетонным раствором.

Сделать фундамент по уровню гораздо проще в самом начале выполнения работ. Для того чтобы исправить допущенные ошибки потребуется возведение дополнительной опалубки и ее армирование.

Инструкция по разметке прямоугольного фундамента

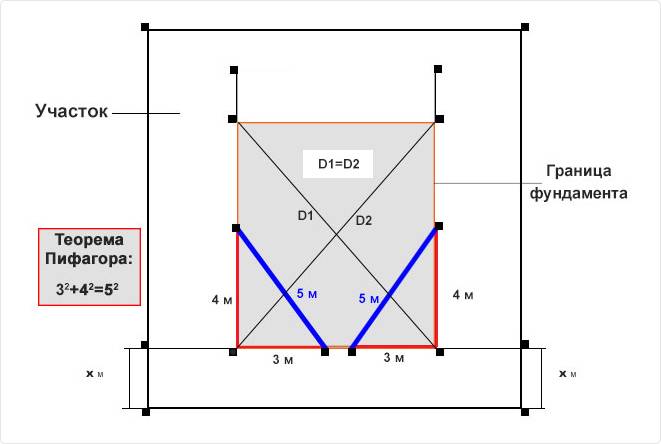

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много  отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке  4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае,  мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора.   www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰.  Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка  1-3 и диагональ 2-3 не провисали и были максимально натянуты.  После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Выноска с помощью рулетки

Как разметить фундамент для дома своими руками

Любое здание имеет основу в виде прочного и надёжного фундамента. Его возведение требует от строителей особых познаний и практических навыков, особенно это касается этапа разметки. О том, как правильно разметить фундамент, что для этого необходимо и какова очерёдность действий, мы сегодня с вами и поговорим.

Что нужно для разметки фундамента – инструменты и приспособления

В первую очередь проводится выравнивание участка и избавление его от мусора и посторонних предметов. Незначительный уклон допускается, хотя он обязателен к учёту при проведении разметочных мероприятий.

Что касается непосредственно самой работы, то разметка фундамента своими руками предусматривает наличие такого комплекта инструментов и приспособлений:

• Длинные деревянные колья по 1,5 м, заострённые по одной стороне;
• Брус или рейки по 2 м для горизонтальной разметки;
• Шнур или капроновая нить (возможна проволока);
• Саморезы и гвозди;
• Рулетка;
• Угольник;
• Ножницы;
• Молоток или кувалда;
• Гидроуровень;
• Отвес.

Как найти прямой угол при разметке фундамента – обустройство внешнего контура

Установку первого колышка проводят так, чтобы он располагался в том углу, который ближе всего к границе участка. В таком случае вероятность нарушения СНиПов минимальная. После этого параллельно фронтальному контуру или иному ориентиру откладывают отрезок, который и составляет длину фундамента. Внутрь площадки откладывают перпендикулярную протяжённость фундамента.

Пришёл черёд убедиться, что сформированный угол равняется 90 градусам. Сделать это можно лазерным нивелиром, а при его отсутствии использовать угольник, в том числе изготовленный своими руками, стороны которого имеют длину от 1 м. Если же и он отсутствует, углы фундамента проверяют посредством теоремы Пифагора или правила о египетском треугольнике. Суть едина – если стороны треугольника равны 3, 4 и 5, угол для меньших сторон обязательно будет в 90 градусов.

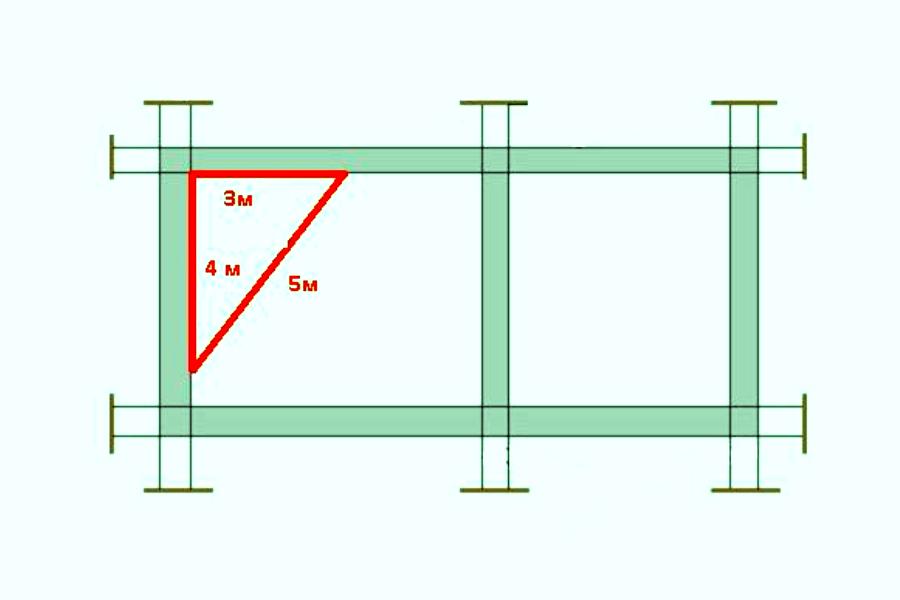

Практически это выглядит следующим образом – берут отрезок шнура в 12 м, делают отметку на нём через 3 м, потом через 4 м от первой метки, фиксируя первую колышками. Начало шнура крепят по одной из разметочных линий, 4-х метровую отметку на её перпендикуляре так, чтобы остаток шнура соединялся с исходной точкой. При отсутствии подобного, размеченный участок подлежит корректированию.

Разметку иных сторон проводят аналогичным образом. При условии, что фундамент имеет форму прямоугольника, для проверки правильности углов измеряют диагонали. Их равенство однозначно свидетельствует о прямоте углов. Если у основания более сложная форма, её мысленно делят на прямоугольные участки, проверяя диагонали в каждом из них по отдельности.

Разметка внутреннего контура и несущих стен

Осталось разобраться с разметкой фундамента по его внутренним границам. Толщина основания составляет, как правило, 40 см и именно такой размер откладывают от внешней границы, фиксируя его посредством колышков. Все предусмотренные планом внутренние несущие стены размечают в полностью аналогичном порядке, соединяя колышки шнурами и проверяя полученные фигуры на равенство диагоналей.

Для обеспечения максимально удобной фиксации шнура, вбивают по паре кольев, которые обозначают внутренний контур основы и её внешнюю сторону, располагая сверху дощечку с гвоздями на которые и будут впоследствии натягивать шнур.

Установку горизонтальных дощечек проводят на едином уровне, идентичном тому, который имеет высота фундамента в проекте

Важно придерживаться строгой горизонтальности отметок, поскольку они формируют плоскость основания и глубину обустраиваемой траншеи

Неправильная разметка и её последствия

Казалось бы, неправильно подготовленный и размеченный фундамент для дома с отклонением его от горизонтальной плоскости не будет иметь никаких особо значимых последствий. Но это не совсем так, даже незначительной помарки достаточно, чтобы не только существенно усложнить все последующие строительные работы, но и в некоторых ситуациях полностью свести на нет прилагаемые усилия.

Особенно актуально это в отношении кровли. Если углы построенного дома не будут иметь 90 градусов, ни о какой правильности установления обвязки и выставления стропил и речи идти не будет. Уложенное кровельное покрытие будет иметь косоугольный вид, проблемы будут с подгоном кровельных углов и монтажом водосточной системы. Если дом возводится из стеновых панелей, искажение углов сделает невозможным добротную стыковку панелей в отношении друг друга.
