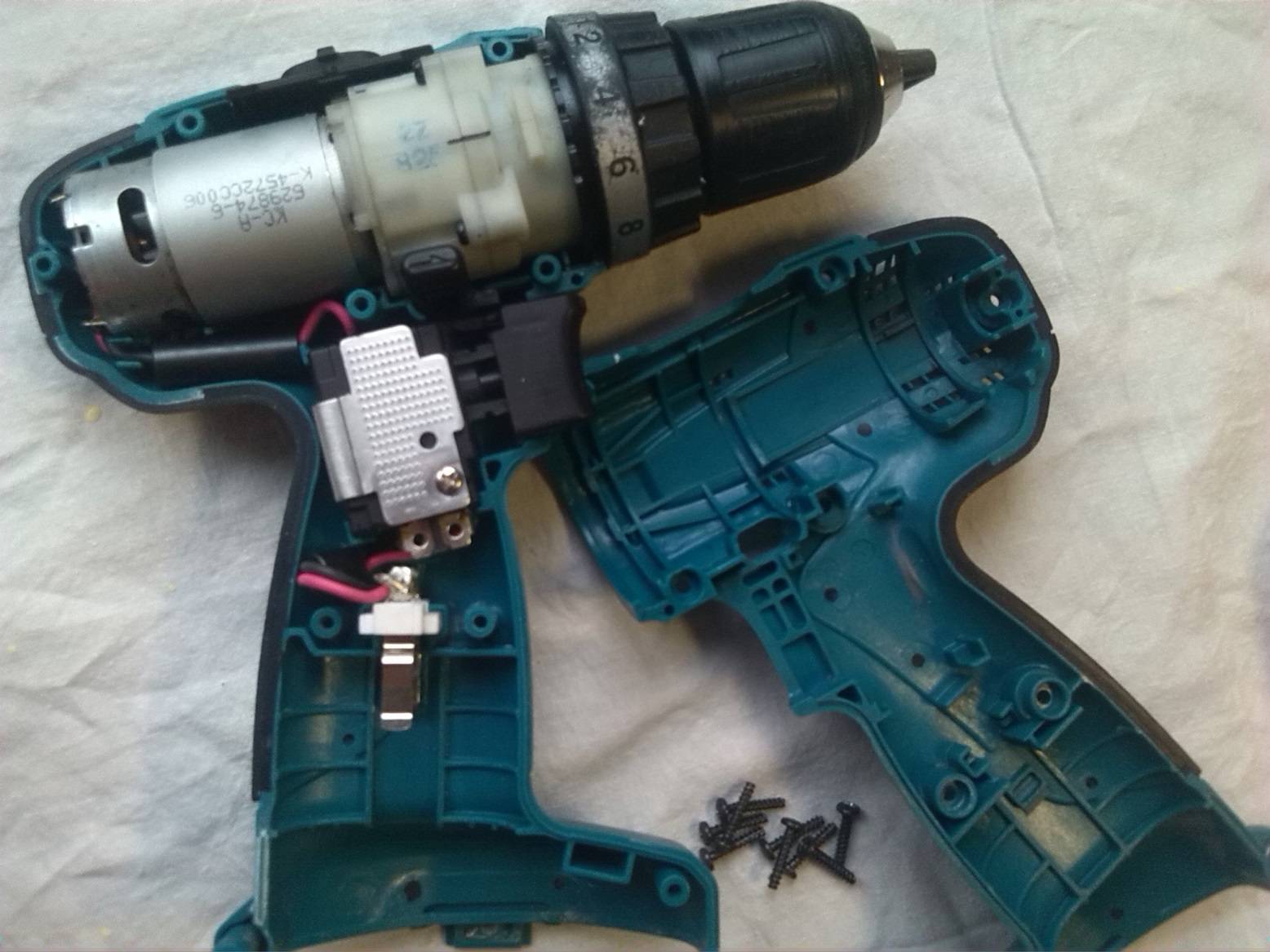

Разборка шуруповёрта
Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:
- В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.
- По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
- После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
- Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
- Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.
Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.
Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол
Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока. Следующим элементом, который приходится разбирать, является патрон
Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа
Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.
При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.
Назначение всех деталей и узлов инструмента — как они называются
Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.
- Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
- Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
- Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
- Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
- Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
- Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
- Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
- Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы
Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.
Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.
Поломки в механической части — как устранить
Неисправности в механической части инструмента обнаружить легче, чем в электрической составляющей. Это связано с тем, что любые механические дефекты слышны. К основным признакам механических неисправностей рассматриваемых устройств относятся:
- Возникновение посторонних звуков
- Вибрация и бой зажимного патрона
- Слышна работа двигателя инструмента, однако патрон не вращается
Чтобы починить прибор, и устранить механические неисправности, понадобится, прежде всего, разобрать корпус. Зная устройство шуруповерта, не будет трудно устранить возникшие поломки в механической части. Если возникают посторонние звуки, что говорит о причине износа втулок и подшипников якоря мотора, то эти элементы нужно заменить. При износе подшипника и втулок нужна их замена, но для начала эти детали надо купить. При покупке могут возникнуть трудности, так как найти запчасти на устаревшие модели инструментов практически невозможно.
Это интересно! Перед тем, как ставить новый подшипник, следует его хорошо обработать смазочными веществами, например, Литол-24 или Солидол, а еще лучше специальными смазками.

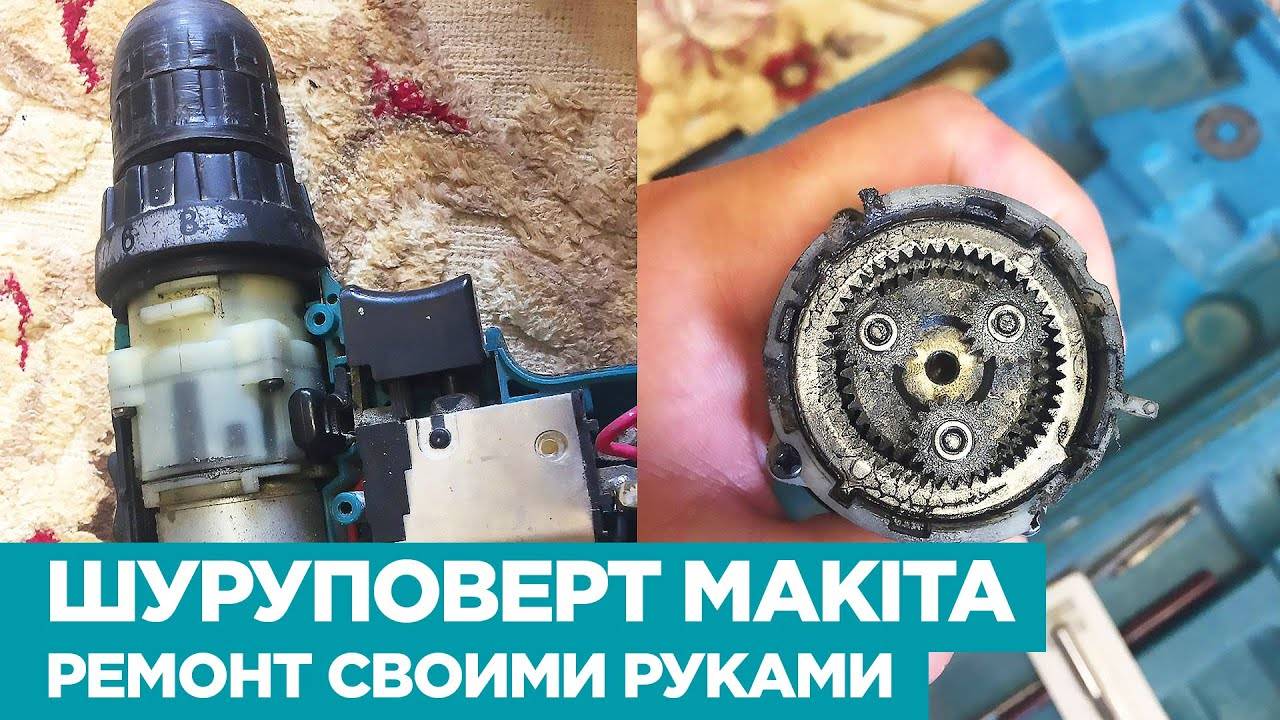

Кроме выхода из строя подшипника, на шуруповерте может поломаться редуктор. К ряду неисправностей данного устройства относятся:
- Вал редуктора искривляется от воздействия больших нагрузок
- Рабочие поверхности шестерней изнашиваются
- Изломывается штифт, на котором крепятся сателлиты
- Изнашивается подшипник или опорная втулка редуктора
Чаще всего из строя выходит именно редуктор, а точнее, его составные детали — зубчатые колеса. Причинами выхода из строя редуктора являются:
- Неправильная эксплуатация инструмента
- Сильные нагрузки, на которые не рассчитан прибор
- Отсутствие смазки
- Материал, из которого изготовлены устройства
Если шуруповерт «старой закалки», то есть его редуктор состоит из стальных шестеренок (вместо пластиковых), то целесообразно его отремонтировать, чем покупать новый. Для этого прибор нужно разобрать, произвести его осмотр и отыскать причину неисправности. При ремонте редуктора требуется очистить механизм и детали от устаревшей смазки, и нанести новые смазочные вещества. Если имеются поврежденные шестеренки, то их нужно заменить. Не спешите утилизировать неисправные зубчатые колеса, так как понадобится купить точно такие детали (возьмите их в качестве шаблона).
Это интересно! Если на инструменте установлены пластиковые шестерни, то менять их на стальные не рекомендуется. Причина заключается в том, что пластиковые шестерни под воздействием больших нагрузок ломаются, что уберегает двигатель от сгорания. Если на устройстве с завода установлены металлические шестеренки, то это говорит о том, что двигатель имеет большой запас мощности.
Чтобы при самостоятельном ремонте механической части шуруповертов не возникало лишних вопросов, ниже есть таблица, в которой указаны основные признаки механических неисправностей, а также способы их устранения.
| Признаки неисправности инструмента | Способы устранения неисправности |
| Возникновение посторонних звуков и гула | Если при работе инструментом начинают появляться посторонние звуки, то это говорит об износе подшипников. Для устранения поломки нужно проверить целостность подшипника якоря мотора и редуктора. Если подшипники исправны, надо также проверить целостность втулок, так как они также изнашиваются. Чаще всего изнашивается опорная втулка вала подшипника |
| Вибрация | Искривление редукционного вала, что способствует возникновению сильного биения и вибраций. Для решения проблемы нужно разобрать корпус, оценить поломку и принять соответствующее решение о замене детали |
| Возникает бой зажимного патрона | Если обнаруживается биение патрона, то нужно проверить качество его фиксации. Крепится деталь болтом, который находится внутри детали (чтобы увидеть болт, следует развести губки). Для завинчивания патрона, болт надо вращать не в правую, а левую сторону, так как он имеет обратную резьбу |
| Заклинивание | Если заклинил инструмент, о чем говорит работа мотора, но при этом патрон не вращается, то нужно разбирать корпус и проверять целостность редуктора. Заклинивание инструмента говорит о смещении сателлитов, нарушении целостности зубчатых колес или нарушение целостности подшипника. Чтобы устранить поломку, нужно разобрать шуруповерт и найти причину заклинивания |
| Трещит и прокручивается на положении переключателя | Неисправность редуктора. Для устранения нужно разобрать инструмент, и осмотреть целостность механизма |
https://youtube.com/watch?v=Jr_xq9ZvvdE%3F

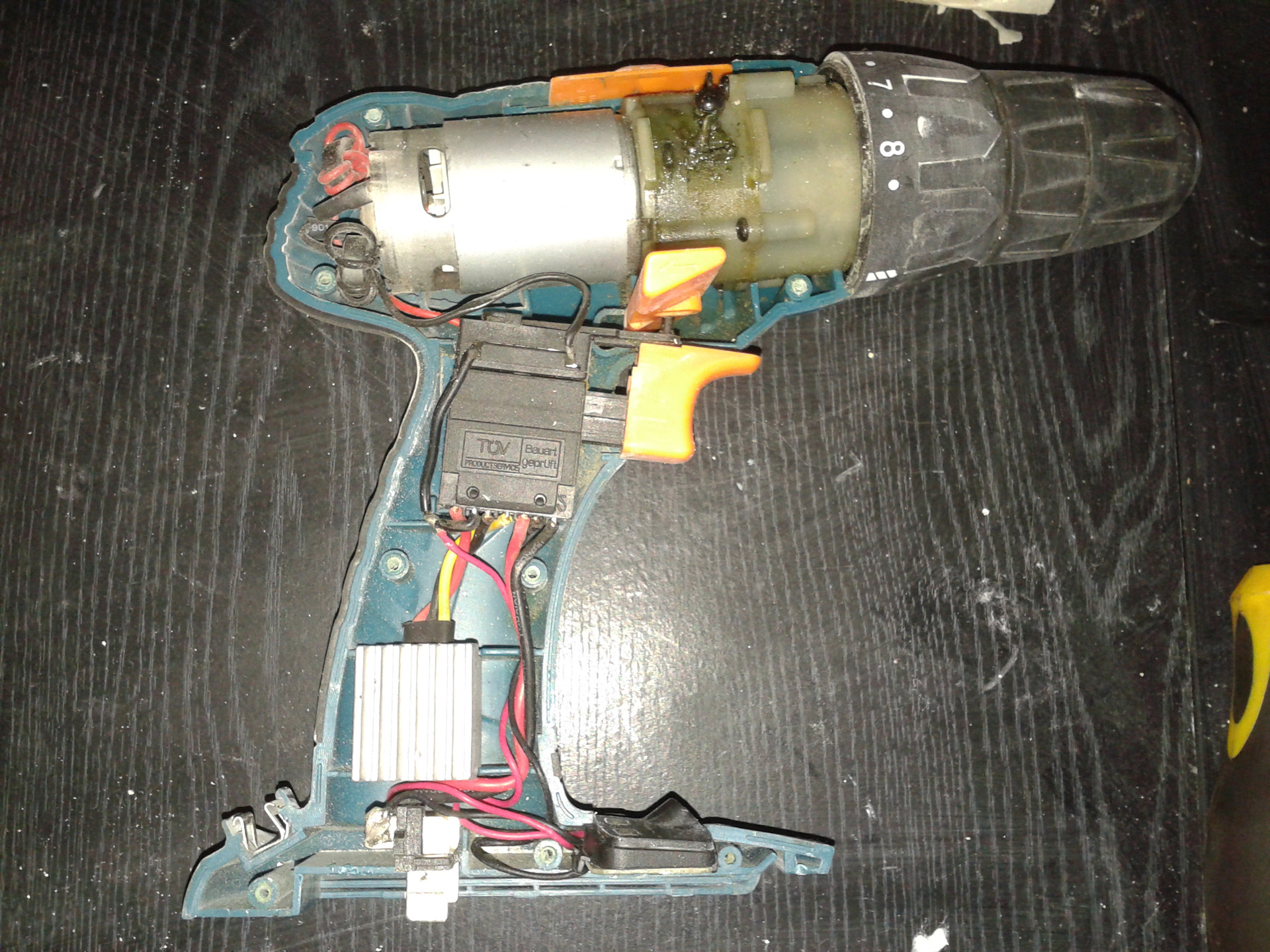

Если батарея и зарядный блок исправны — но шуруповерт не работает
Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:
- Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
- Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента — это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)
Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.
Это интересно! Кнопка состоит не только из контактов, но и мелких пружинок, которые при малейшем неверном движении могут вылететь. Чтобы этого не произошло, нужно разбирать кнопку аккуратно и не спеша.
Как разобрать шуруповёрт: патрон, аккумулятор
Инновационные технологии в строительстве развиваются с каждым днем, уже давно не секрет, что шуруповерт – незаменимый помощник как для опытного специалиста, так и для начинающего мастера. Благодаря ему можно легко закручивать всевозможные шурупы и саморезы при сборке мебельных конструкций, а также при ремонте техники и жилых помещений.
То что любая техника со временем выходит из строя уже давно не новость для нас, поэтому появляется возможность разобрать шуруповерт и попытаться своими руками починить его. Но только без фанатизма, будьте внимательными при разборке, особенно таких моделей как: интерскол да 12эр 01, интерскол да 18эр.
Как устроен шуруповерт? + ()
Какие неполадки можно исправить в домашней обстановке? Как распознать ту или иную поломку? Чтоб дать конкретные ответы на заданные вопросы, давайте сначала разберемся с внутренним механизмом инструмента. Главным выступающим элементом является кнопка включения. Используется для запуска устройства и для изменения скорости, направления оборотов рабочей части – патрона.
Настраивание оборотов осуществляется благодаря электронному прибору на основе транзистора. Скорость оборотов прямо пропорциональна силе нажатия кнопки.
Запуск реверса происходит посредством замены на клеммах полярности электротока. Традиционно шуруповерт оснащен однофазными движками коллекторного типа, которые функционируют от непрерывного тока.
Движок включает в себя корпус, магниты, якорь и щетки.
Вращение с мотора переходит к редуктору. Далее он преобразует высокие обороты двигателя в пониженные циклы на валу, в нем закрепляется патрон с активными битами.
Редуктор можно использовать классический, как на обычной дрели, и в том числе планетарный. В последнее время классический редуктор почти не употребляется, поэтому не будем останавливаться и пойдем дальше.
Планетарный механизм включает в себя:
- Кольцевая шестеренка
- Солнечная шестеренка, установленная непосредственно на валу мотора
- Сателлиты
- два-три водила
Затем следует стабилизатор усилия, обладающий шестнадцатью позициям. Эти позиции дают конкретное напряжение на саморез, для того чтобы не испортить материал, с помощью которого они крепятся. Последняя составная часть – патрон.
Как разобрать шуруповёрт в общем виде + ()

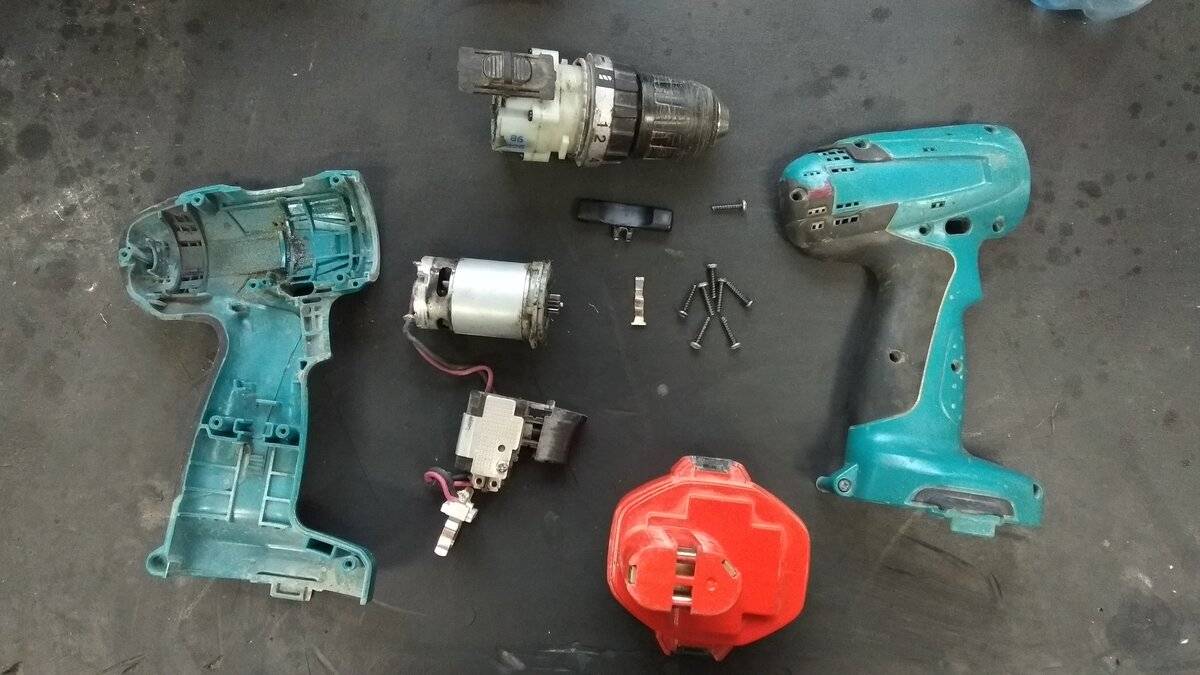

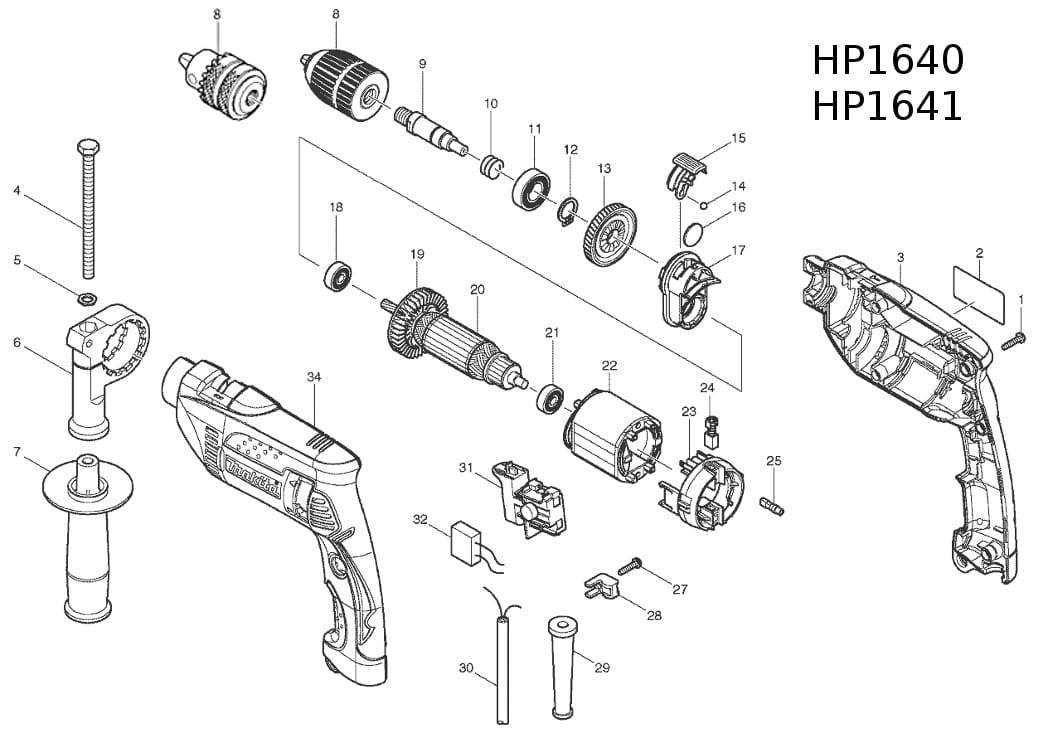

Сделаем анализ разборки, примером послужит шуруповерт фирмы Макита:
- Убираем блок-корпус, где находится аккумуляторная батарея.
- Извлекаем винты, которые объединяют две половинки корпуса, крестообразной отверткой.
- Вынимаем все, что содержится внутри корпуса инструмента.
- Отсоединяем кнопку реверса.
- Демонтируем переключатель скоростей.
- Отсоединяем движок и редуктор.
Разборка завершена.
Как разбирается патрон + ()
Если фиксирование патрона конусное, тогда убирается он просто – путем аккуратных ударов молотком по блок-корпусу. Если крепеж резьбовой, понадобятся следующие шаги:
- По часовому направлению выкручиваем винтик с левой резьбой.
- Сдавливаем шестигранник в тисках, кладем на него ключ и производим удары молотком. Подобным образом патрон должен сдвинуться с исходного положения. Можно выбрать еще один вариант:
- Положить шуруповерт на ровную поверхность, на стол, например.
- Включить его.
- Понаблюдать, сдвинулся ли патрон со стола. при ударах шестигранника.
Также случается, что все перечисленные выше методы не работают, и тогда остается одно – разобрать шуруповерт, после чего:
- Изъять редуктор и шпиндель;
- Расположить узел в зажимы тисков;
- Возьмите трубный ключ, а затем отсоедините патрон.
А если в редукторе обнаружился мусор, тогда нужно так и поступать.
https://www.youtube.com/watch?v=Y_BuGSHAEeM
Метки: ремонт шуруповерта макита, редуктор макита, смазка, перепайка мотора макита.
Комментарии 95
лайк отличный обзор. Подскажите пж какой по номеру звездочкой можно открутить патрон ?
Спасибо, сказать не могу, так как не помню, а проверить нет возможности сейчас.
может кто в курсе — Макитовский такойже шурупер на 14 делении все равно трещит при закручивании как на 6-ке- что сработалось?
Или шарики или выступы на кольце.
Молодец!У меня два акамулятора, хочу из двух собрать один.Прозванить баторейки и выбрать лучшие.
Тоже так делал, но двух может не хватить.
так есть же очень неплохая смазка для подшипников, синяя, она не дорого стоит! а так супер, респект
Небыло в данный момент такой, а смазка хорошая.
Нам в Москве, везёт больше, поехал в магаз купил, вроде за 450р новый мотор в такой же макиту, поменял и счастлив, так же в продаже все запчасти на макиту есть, в том числе редукторы
Это один из плюсов Москвы.
у меня такая макита
Ремонтировал кнопку на хитачи. Там есть чего покалупать, не безнадега
Шуруповерт «Макита»
Описание, общая информация
производит различные электроинструменты, среди которых есть и шуруповерты. Свою историю компания начала с начала XX века, и по сей день она продолжает радовать потребителей своими товарами высокого качества. Давайте рассмотрим общие черты и характеристики моделей этой фирмы.
Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об/мин, что является неплохим показателем, по сравнению с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу этих инструментов. Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.
Недостатком этих шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы
Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя

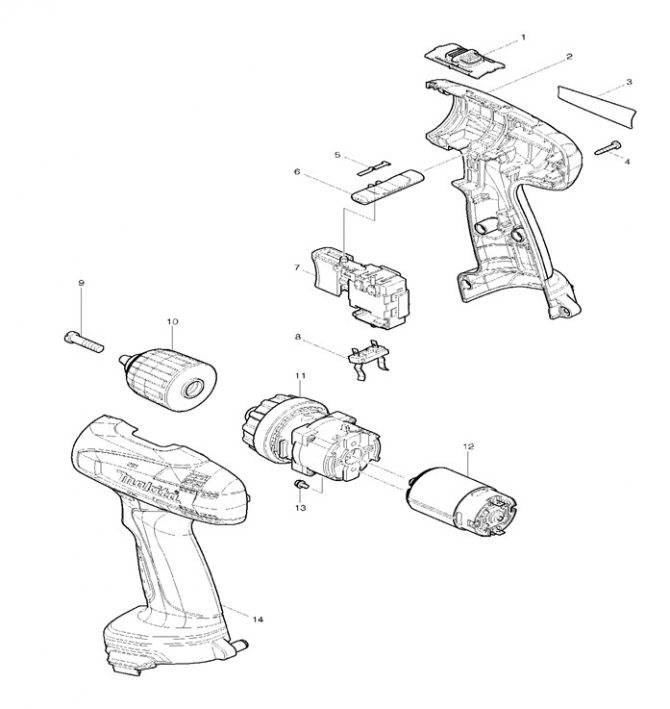

Рассмотрим устройство шуруповерта на конкретной модели 6271D. Схему этой модели представляем на рисунке ниже.
Схема 1
На схеме представлены:
- Рычаг переключения
- Узел корпуса
- Фирменная табличка
- Винт
- Пружина
- Рычаг переключения реверса
- Кнопка пуска
- Контактная клемма
- Винт
- Быстрозажимной патрон
- Редуктор в сборе
- Электродвигатель
- Винт
- Узел корпуса
- Зарядный узел
- Аккумулятор
Современный шуруповерт является высокотехнологичным устройством. Важные элементы конструкции:
- Съемный аккумулятор
- Обрезиненная рукоятка ручки
- Мощный электродвигатель
- Металлический планетарный редуктор
- Кнопка плавного пуска
- Кнопка переключения реверса
- Регулятор крутящего момента
Это основные составляющие конструкции шуруповерта, которые входят в базовую комплектацию любой модели шуруповерта.
Разборка шуруповерта «Макита»
Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:
- открутить винты крепления корпуса;
- снять составной механизм кнопки пуска;
- снять электродвигатель вместе с редуктором;
- отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.
Для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.
Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.
Как снять и поменять патрон
Есть несколько методов снять его с шуруповерта. Стоит разглядеть их более тщательно.
1-ый способ более обычный и нередко употребляется:
- нужно взять шестигранный ключ;
- зажать ключ маленьким концом в особом отверстии;
- включить инструмент на секунду, чтоб шестигранник ударился вторым концом об стол;
- крутить ключ, ослабив крепление, чтоб вынуть его.
2-ой способ применяется специалистами:
- кулачки патрона поочередно разжимаются;
- вывернуть винт, который находится снутри детали (если его не видно, то он покрыт грязюкой);
- зажать в кулачке шестигранник;
- повернуть ключ, чтоб ослабить крепление патрона;
- если повернуть шестигранник не вышло, то можно стукнуть по ключу молотком.
Время от времени ни один из обозначенных способов нереально использовать. Тогда требуется разобрать шуруповерт, чтоб достать из него шпиндель, редуктор и патрон. При разборе принципиально уяснить, где и какая деталь должны находится, чтоб позже все верно собрать.
Диагностика и устранение неисправностей электрической части шуруповерта
Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.
Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.
Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

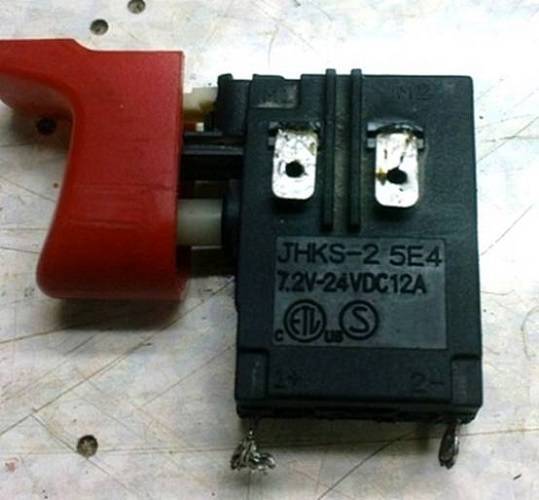

Ремонт кнопки
Ниже представлена электрическая схема аккумуляторного шуруповерта.
Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.
Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.
Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.
Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).
Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.
Придерживая возвратную пружину, достаньте механизм из корпуса.
В неисправной кнопке вы увидите стертые контактные площадки.
Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.
С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

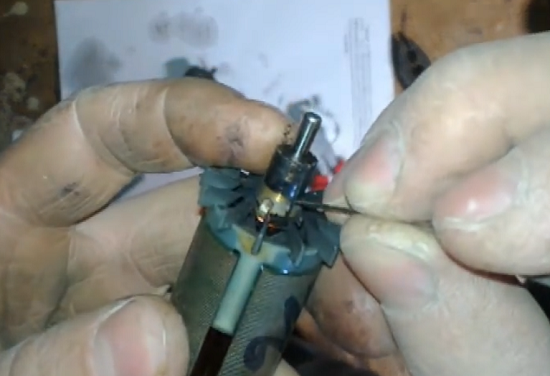

Замена щеток
Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.
Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.
При этом сначала извлечется крышка, в которой располагаются электрощетки.
На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.
На следующем фото показано, как выглядит чистый коллектор.
Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.
Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.
Ремонт тормоза двигателя
Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.
Неисправность механической части отвертки
Нижеследующее может указывать на неисправность механической части отвертки:
- при работе прибор производит посторонние звуки, которые ранее не наблюдались;
- сильная вибрация инструмента и патрон патрона;
- отвертка Он включается, но его дальнейшая работа невозможна из-за заклинивания.
Причинами «посторонних» звуков во время работы инструмента могут быть износ гильз или подшипника якоря. Для этого необходимо разобрать электродвигатель и исследовать его на целостность подшипника и степень износа втулки. Анкер должен легко вращаться, без трения и искажения. При необходимости эти предметы можно приобрести в магазине и заменить на себя.
Наиболее частыми недостатками редуктора являются:
- кривизна вала редуктора;
- износ рабочей поверхности зубчатых колес;
- износ подшипника и / или подшипника вала редуктора;
- сломанный штырь, на который подключен спутник.
В любом случае требуется замена дефектные детали редуктора. Все описанные действия требуют внимания и последовательности при разборке и сборке отвертки. Показав данные качества, вы можете самостоятельно отремонтировать отвертку Interskol своими руками или любым другим, и только в некоторых случаях прибегать к помощи сервисного центра.
Ремонт Шуруповерта Макита Своими Руками Видео
Отвертка — это инструмент, который незаменим не только для профессиональных строителей, но и для мастеров-самоучек. Он необходим, когда нужно собрать мебель, сделать мелкий ремонт или другую работу по дому.
Но что, если инструмент неисправен, а у владельца нет денег на его ремонт или времени ждать? Более того, иногда случается, что покупка запасных частей вместе со стоимостью рабочей силы равна цене нового шуруповерта.
Как устроен шуруповерт
Прежде чем ремонтировать инструмент, необходимо разобраться в его конструкции. Основные компоненты и функции отвертки:
1. кнопка пуска. Это активирует электродвигатель и регулятор скорости. Если кнопка нажата до конца, происходит короткое замыкание контактов двигателя, и инструмент начинает работать с максимальной мощностью на самой высокой скорости. Если нажать кнопку слабее, отвертка также будет работать, но с меньшей мощностью.
2. переключатель направления вращения. Переключение осуществляется путем изменения полярности на клеммах за счет переключения контактов переключателя при нажатии кнопки.
3. электродвигатель. Состоит из корпуса, магнитов, якоря и щеток. Двигатель шуруповерта обычно представляет собой однофазный коллекторный двигатель.
4. коробка передач. Он преобразует высокую скорость вращения вала электродвигателя в низкую скорость вращения вала патрона.
5. регулировать усилие, передаваемое на винт. Этот компонент обычно проектируется таким образом, чтобы можно было выбрать одну из шестнадцати скоростей зажима. Это позволяет затягивать винты в хрупких материалах, не повреждая их, регулируя скорость.
Наиболее распространенные поломки электрической части шуруповерта
Наиболее распространенными неисправностями в электроустановках являются:
- Шуруповерт не включается,
- переключатель направления не работает,
- Регулятор скорости не работает.
1. если устройство не включается, первое, что следует сделать, это проверить батарею, чтобы убедиться, что она разряжена. Если это не так, следует проверить ключ мультиметром.
Измерьте напряжение батареи. Это число не должно быть меньше числа, указанного на корпусе. Этому есть две возможные причины:
- батарея неисправна,
- зарядное устройство неисправно.
Чтобы проверить, не неисправно ли зарядное устройство, подключите его к сети и проверьте мультиметром на холостом ходу. Напряжение на клеммах должно быть на несколько вольт выше номинального напряжения, указанного на зарядном устройстве. Если это не так, зарядное устройство неисправно. Отремонтировать зарядное устройство для шуруповерта без знаний электроники невозможно, поэтому лучше купить новое.
Если он работает и проблема заключается в батарее, сначала следует открутить корпус батареи. Затем внимательно осмотрите все кабели, особенно места соединений. Возможно, они просто отсоединились из-за нарушения пайки.
Если они целы, проверьте напряжение на каждом компоненте с помощью мультиметра. Оно должно быть не менее 0,9-1 В. Все, что имеет более низкое напряжение, следует заменить.
