Самодельные стойки для дрели: преимущества и недостатки

Как выбрать материал?

Выбор материала для стойки определяется в зависимости от дальнейших функций получившегося станка. Если с ее помощью планируется только сверлить, то собирать конструкцию разрешается из обычных древесных брусочков. Если же подставка должна получиться более мобильной и функциональной, то стоит некоторые детальки выполнить из стали. Станина для дрели традиционно делается либо из деревянного листка с толщиной, превышающей двадцать миллиметров, либо же из металлической пластины толщиной не менее десяти миллиметров. Конкретный выбор материала и его толщина должны зависеть от мощности используемой дрели. Помимо этого, ее можно укрепить дополнительным слоем из фанеры требуемого размера – так поверхность получится идеально ровной и более удобной для эксплуатации.

Стойка, на которой разместится сама дрель, также делается либо из металлической, либо деревянной плиты. Помимо направляющих на ней должен быть создан зажим для фиксации сверлящего инструмента. Каретка опять же может быть реализована из дерева или металла.

Такая система, как правило, оборудована и подходящей станиной, и стойкой, и даже механизмом управления, оборудованным ручкой. Дрель в этом случае будет перемещаться при помощи рукоятки фотоувеличителя, которую следует проворачивать. Перед эксплуатацией достаточно будет лишь убрать бачок с лампочкой и линзами и установить на освободившееся место хомутик для дрелей.

Кроме того, создать станок удастся и из рулевой рейки. В этом случае деталь берется чаще всего у машин отечественного автопрома, например, ВАЗ, Таврии или Москвича, и выполняет роль стойки и подъемного механизма. Основание нужно будет сделать самостоятельно. Плюсами конструкции ручной работы называют малую цену и доступность материалов, которые можно закупить на предприятиях или даже найти самостоятельно среди отходов – детали, бывшие ранее в употреблении, проблемой не являются. Среди минусов такого специфического станка называют его непрезентабельный внешний вид, а также не слишком выдающуюся точность.

Кстати говоря, для изготовления самодельного станка действует одно важное правило: чем мощнее дрель, которую подразумевается использовать, тем прочнее должна быть вся вспомогательная конструкция. В той ситуации, когда подставка делается из древесины, следует понимать, что материал этот довольно слабый, способный портиться при изменении влажности в помещении, а также часто подвергающийся появлению люфта

Стойка оборудования

Стойку, где будут расположены направляющие для дрели, можно также сделать из металлической или деревянной плиты. Кроме направляющих для перемещения дрели в вертикальной плоскости, на стойке смонтирован зажим, при помощи которого инструмент на ней фиксируется. Порядок сборки стойки можно посмотреть на обучающем видео, при этом необходимо придерживаться следующей последовательности действий:

• на подставке-станине фиксируют подпорку;
• на основании при помощи винтовых соединений закрепляют стойку станка, которую затем соединяют с подпоркой;
• на стойке фиксируют направляющие, в качестве которых можно использовать телескопические мебельные устройства;
• на подвижной части направляющих монтируют каретку, где размещают крепление для фиксации дрели.

Для стойки можно подобрать подходящие профильные трубы

Подбирая направляющие для своего самодельного станка, следует обращать внимание на то, чтобы в них не было поперечного люфта. Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка

Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах

Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах

Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах.

С закреплением дрели при помощи хомутов. Используемые в данной конструктивной схеме хомуты продеваются в отверстия, предварительно просверленные в каретке. Зажим дрели и ее надежная фиксация на каретке обеспечивается за счет затяжки хомутов.

Стойка из стальных труб

Для крепления дрели используется специальная колодка. Такая колодка представляет собой кронштейн, где закрепляется дрель. Изготавливается кронштейн из деревянной плиты, которая крепится к каретке под углом 90 градусов, для чего используются металлические уголки. Для фиксации дрели в колодке высверливается отверстие, диаметр которого на 0,5 мм меньше диаметра самого инструмента, и делается прорезь, позволяющая вставить инструмент в посадочное отверстие.

Отверстие в колодке на станок, предназначенное для установки дрели, выполняется по следующему алгоритму:

• на поверхности колодки чертят круг, диаметр которого соответствует диаметру устанавливаемой дрели;
• во внутренней части окружности, стараясь придерживаться линии, которая ее ограничивает, высверливают ряд отверстий небольшого диаметра;
• перегородки, которые образовались между просверленными отверстиями, прорезают при помощи ножовки или любого другого инструмента;
• используя напильник или надфиль с полукруглой формой рабочей поверхности, края полученного отверстия под дрель обрабатывают, делая их ровными.

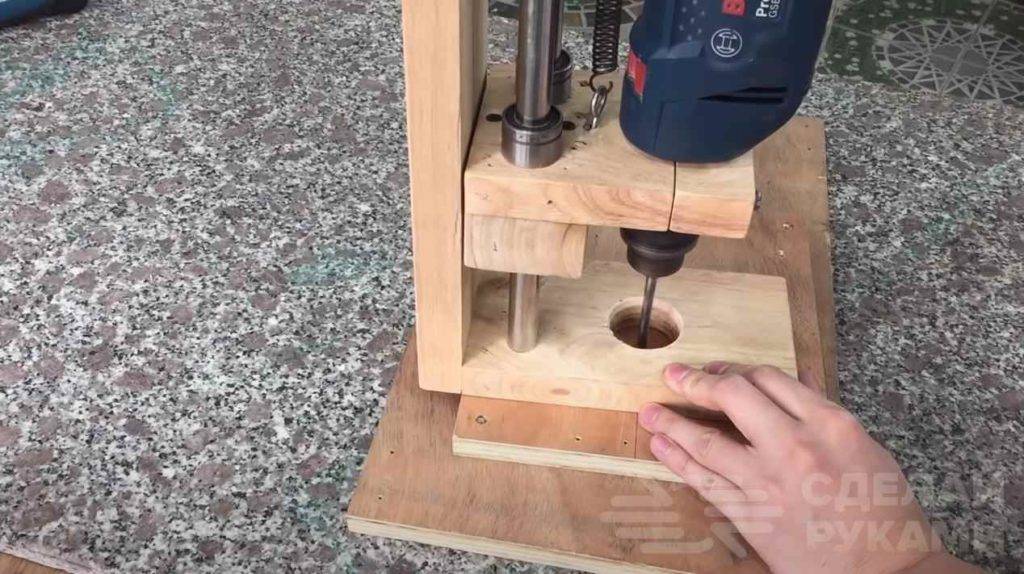

Деревянная стойка с кареткой на мебельных направляющих

Сверлильная стойка для дрели своими руками: особенности разработки + алгоритм работы

Существует несколько вариаций по сборке стойки собственными руками – дерево, металл, или комбинация предыдущих двух материалов. Во всех случаях придется использовать слесарские навыки. Если таковыми вы не обладаете, лучше не парить себе голову, и сделать закупку в ближайшем строительном супермаркете. Сэкономите нервы, а иногда даже и деньги.

1) Классический вариант оборудования – стойка из профильных труб

Рассматриваемая далее конструкция позволит из любой дрели сделать мини-станок. Базовым материалом для сборки послужат металлические профили квадратного типа. Большинство инструментов доступны рядовому владельцу гаража. Детальнее о подготовке расскажет таблица ниже.

Материалы для стойки	Инструменты для сборки стойки
Трубы квадратного сечения	Пила для торцовки
Пружинка (подойдет и с двери)	Аппарат для сварки
Гайки с болтами	Болгарка
Труба круглого сечения для хомута	Дрель
Краска в баллончике (не обязательно)	Рулетка и маркер

В процессе работы могут потребоваться и другие мелочи, но это уже смотрите по ситуации. Даже работая строго по чертежу, всегда есть возможность добавить что-то интересное и самому. Некоторые умельцы могут воспроизвести конструкцию просто взглянув на конечный результат. Тут уже дело техники.

Инструкция по сборке стойки из профильных труб:

1. Начинаем работу с заготовок под опору. Торцовочной пилой производим нарезку профильных труб прямоугольного сечения. При отсутствии инструмента, можно воспользоваться и болгаркой, хотя проследить точность будет сложнее.

Свариваем из полученных заготовок квадрат и производим зачистку швов. Результат виден на картинке ниже.

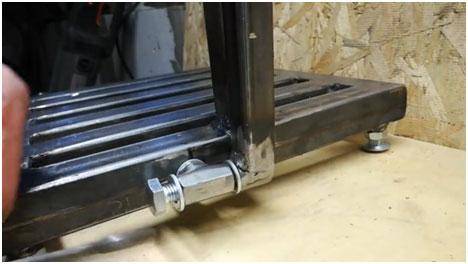

Займёмся ножками стойки. Можно использовать ночки одной длины, но регулируемые станут на практике куда удобнее – это поможет выровнять конструкцию при использовании на кривых поверхностях. Первым делом сверлим в основе отверстия по диаметру используемых болтов.

Для каждой ножки потребуется 1 болт и 2 шайбы.

После фиксации всех 4-х ножек, тестируем работоспособность полученной конструкции.

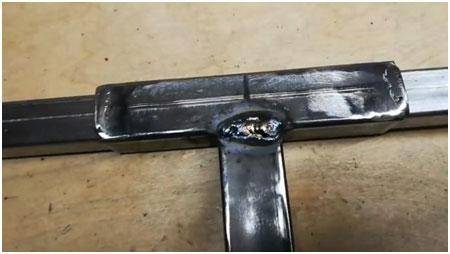

В нашей сборки в качестве каретки выступает 2 профильных трубы разных диаметров, плотно прилегающих друг к другу.

Для снижения люфта необходимо подобрать лист металла и вырезать из него квадратные пластинки, которые потом вставить и зафиксировать в просвете между первым и вторым профилем.

К готовой заготовке остается под углом в 90 градусов приварить еще один кусок профильной трубы. Он будет выступать в роли держателя хомута для установки дрели.

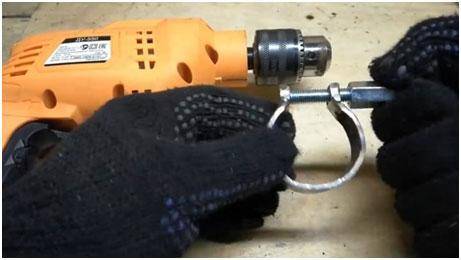

Очередь хомута. Делаем его из куска трубы круглого сечения.

Болгаркой вырезаем кусок и привариваем ушки из гаек для болта. Теперь можно зафиксировать основание электроинструмента + сделать затяжку для более плотной фиксации оборудования.

Привариваем стойку к основанию.

Привариваем хомут.

Делаем рычаг для опускания на каретку. Основой служит та же профильная труба.

Крепление будет шарнирное. Деталь можно сделать из болта и гаек.

Окончание рычага при помощи шарнира крепится ко второму рычагу, а тот выполняет функцию упора, что также шарнирно прикреплен непосредственно к раме. Итоговая конструкция работает по принципу вала/шатуна в автомобильном двигателе.

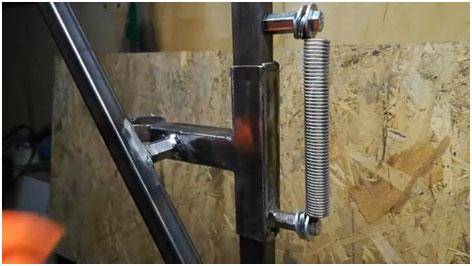

Последний штрих – пружина. Для ее крепления необходимо приварить 2 болта с гайками на концах (вторые приварить к первым). Одно крепление располагаем на каретке, а второе на верхней части стойки.

Результат проделанной работы можете наблюдать на картинке ниже.

Самой сложной частью работы стоит считать крепление рычагов. На исполнение приспособление у мастера уйдет не более 4 часов, а для новичка в сварке и резке по металлу, может потребоваться до пары суток.

Один из вариантов сборки металлической стойки для дрели:

Возвратный механизм

Возвратным называется главный управляющий механизм станка. Он регулирует работу каретки и отвечает за ее возвращение в начальное положение. Состоит он из двух деталей: пружины и ручки. Существует два способа создания такого механизма.

Первый способ предполагает использование пары пружин под кареткой. Эти пружины фиксируются в пазах, а рукоятку устанавливают к торцевой стороне подставки.

стойка для дрели своими руками чертежи

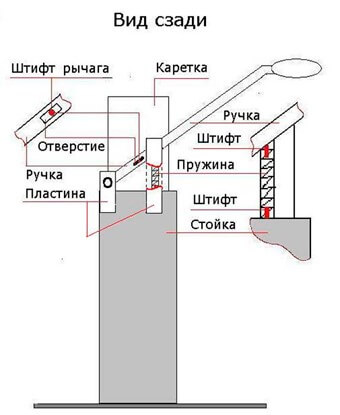

Во втором случае пружина прикрепляется возле ручки. С обеих торцевых сторон станка устанавливаются металлические пластины (по две на сторону). В двух передних пластинах проделывают отверстия, куда вставляют ось диаметром 1 сантиметр. Сделать ее можно из обычного болта. Пружина ставится между второй парой пластин и фиксируется штифтами на ручке. Чтобы конструкция работала правильно, в месте соединения штифта и пружины делают прорезь.

В обоих случаях система работает одинаково. После нажатия на ручку управления пружины сжимаются и инструмент наклоняется. После того, как ручку отпустили, пружины натягиваются и возвращают дрель на место.

Выбираем инструмент

Следует отдавать предпочтение инструментам с мощностью от 1 кВт и достаточным крутящим моментом. Запас мощности облегчит сверлильные работы и увеличит срок эксплуатации инструмента.

Для удобства проведения работ выбирайте дрель с возможностью плавного или ступенчатого регулирования оборотов. Пригодится и система плавного пуска. Кнопка включения должна фиксироваться во включенном состоянии. Следует отдать предпочтение моделям со съемной рукояткой, чтобы она не мешала закреплять и работать с дрелью в стойке. Для подключения дрели к сети используйте переноску с выключателем или пакетными автоматами, чтобы в случае возникновения нештатной ситуации была возможность быстрого отключения питания.

https://youtube.com/watch?v=eaw9oPfpk2M

Вопросы безопасности

Понятно, что дрель должна быть закреплена надежно. Но этим не исчерпывается безопасное использование.

Главный источник травматизма – выключатель. Если рукав вашей рубашки начнет наматываться на сверло, искать второй рукой кнопку разблокировки спускового крючка будет некогда. А вот клавиша, которую можно нажать за доли секунды – в самый раз.

К сожалению, штатными пускателями оснащаются лишь магнитные стойки. В таких конструкциях невозможно запустить мотор дрели, пока не включится электромагнит.

Магнитные станины интересны способом крепления к поверхности, можно работать горизонтально и даже вверх ногами. Однако система функционирует только на магнитных металлах.

Насадки и направляющие

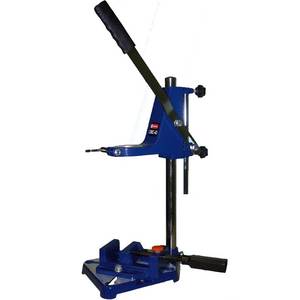

Приспособление KWB для бытовой электродрели позволяет сверлить точно под заданным углом или перпендикулярно. Оно удобно для сверления торца доски или плиты ДСП: просто, практично, многофункционально.

Технические данные:

1. Для сверления под наклоном есть градуировка 30, 45, 60 градусов. Пользоваться просто: выставить метку по шкале, зафиксировать и сверлить.
2. На основании есть два прилива с V-образными канавками, облегчающие сверление труб.
3. Для точности сверления в приспособлении предусмотрен ограничитель глубины. Выглядит он в виде кольца с фиксатором, которое устанавливается на стойку.
4. Диаметр под шейку электродрели равен 43 мм.
5. Зажим винтом с шестигранной головкой и гравером.
6. Расстояние от площадки крепления до основания равно 210 мм.
7. Диаметр отверстия в основании для выхода сверла — 76 мм.

Практика работы с самодельной стойкой

Некие считают, что работать с самодельными станками весьма трудно, но это не так. Такие приспособления, напротив, упрощают внедрение дрели в домашних критериях.

Чтоб пользоваться конструкцией, нужно закрепить дрель к стойке и подключить ее к источнику питания. Потом нужно зафиксировать клавишу включения, чтоб электродрель начала работать. Опосля этого нужно просто управлять подъемным механизмом и подкладывать на основание детали, которые нужно просверлить. Опосля окончания работы инструмент непременно отсоединяется от стойки.

Стойки для электродрели нередко употребляют для упрощения сверления деталей. Люди, которые желают сделать такие конструкции, должны заблаговременно ознакомится, как самому создать стойку для дрели и что для этого пригодится.

Как выбрать материал?

Выбор материала для стойки определяется в зависимости от дальнейших функций получившегося станка. Если с ее помощью планируется только сверлить, то собирать конструкцию разрешается из обычных древесных брусочков. Если же подставка должна получиться более мобильной и функциональной, то стоит некоторые детальки выполнить из стали. Станина для дрели традиционно делается либо из деревянного листка с толщиной, превышающей двадцать миллиметров, либо же из металлической пластины толщиной не менее десяти миллиметров. Конкретный выбор материала и его толщина должны зависеть от мощности используемой дрели. Помимо этого, ее можно укрепить дополнительным слоем из фанеры требуемого размера – так поверхность получится идеально ровной и более удобной для эксплуатации.

Стойка, на которой разместится сама дрель, также делается либо из металлической, либо деревянной плиты. Помимо направляющих на ней должен быть создан зажим для фиксации сверлящего инструмента. Каретка опять же может быть реализована из дерева или металла.

Такая система, как правило, оборудована и подходящей станиной, и стойкой, и даже механизмом управления, оборудованным ручкой. Дрель в этом случае будет перемещаться при помощи рукоятки фотоувеличителя, которую следует проворачивать. Перед эксплуатацией достаточно будет лишь убрать бачок с лампочкой и линзами и установить на освободившееся место хомутик для дрелей.

Кроме того, создать станок удастся и из рулевой рейки. В этом случае деталь берется чаще всего у машин отечественного автопрома, например, ВАЗ, Таврии или Москвича, и выполняет роль стойки и подъемного механизма. Основание нужно будет сделать самостоятельно. Плюсами конструкции ручной работы называют малую цену и доступность материалов, которые можно закупить на предприятиях или даже найти самостоятельно среди отходов – детали, бывшие ранее в употреблении, проблемой не являются. Среди минусов такого специфического станка называют его непрезентабельный внешний вид, а также не слишком выдающуюся точность.

Кстати говоря, для изготовления самодельного станка действует одно важное правило: чем мощнее дрель, которую подразумевается использовать, тем прочнее должна быть вся вспомогательная конструкция. В той ситуации, когда подставка делается из древесины, следует понимать, что материал этот довольно слабый, способный портиться при изменении влажности в помещении, а также часто подвергающийся появлению люфта

Как создать ординарную сверлильную стойку для электродрели

Стойку, где будут устанавливаться направляющие для фиксации дрели, делают из древесной либо стальной плиты. Проще всего созодать ее из древесной породы. Из этого материала получится создать систему, при помощи которой можно будет фиксировать маленькие дрели.

Чтоб собрать стойку, делают такие деяния:

1. На установленной станине расположить подпорку.
2. К основанию с помощью шурупов прикрепить стойку конструкции и закрепить ее к подпорке.
3. Зафиксировать направляющие.
4. Прикрепить к направляющим каретку, на которой будет установлен фиксатор дрели.

Опосля производства фиксатора нужно непременно проверить его, установив на него электродрель.

Как сделать стойку дома

Составными частями могут служить компоненты вышедших из строя станков, строительных монтажных профилей, сварочного оборудования. Первой изготавливается функциональная часть с полозьями для перемещения дрели. Использоваться может фурнитура мебели. Затем изготавливается платформа, которая делается из отрезка трубы, к примеру, на нее становится база с полозьями. Фиксировать рельсы можно на деревянную доску, которая затем прикручивается к трубе метизами или зажимается скобами.

К монтажному столу трубу желательно крепить «на века», так как разборная конструкция ненадежна. Фиксация на толстую металлическую пластину осуществляется с помощью саморезов или сварки. Вместо направляющего рычага самодельные стойки имеют, как правило, выдающуюся вверх ручку-толкатель, подающую платформу с закрепленным инструментом напрямую.

Стойка для дрели своими руками – особенности конструкции

Выше мы уже отмечали, что здесь есть достаточно большое количество разных вариантов. Давайте рассмотрим более детально одну из самых простых конструкций. Такая сверлильная стойка состоит из 3-х основных элементов. Это, в частности:

• станина;
• вертикальная стойка;
• механизм перемещения – ручка и пружины.

У каждого из них есть свое предназначение. Станину можно назвать основным элементом конструкции. Изготовить ее можно из разных материалов – дерева или металла. В данном случае выбор нужно делать исходя из того, для чего вам вообще нужна стойка. Если только для сверлильных работ, то подойдет и дерево. Для мощной дрели или многофункциональной конструкции лучше взять металл. Станину лучше делать квадратной. Рекомендуемые размеры – 50 на 50 или 60 на 60 сантиметров для металла и дерева соответственно. Толщина станины также зависит от материала. В частности, деревянную желательно делать не тоньше 3-х сантиметров, для металлической хватит и 2-х.

К станине нужно будет прикрепить основную стойку с подпорками. Этот элемент конструкции также может быть изготовлен из дерева или металла. Длина стойки зависит от габаритов дрели, которую планируется туда установить, рекомендуемая ширина – 25 сантиметров, толщина – 3,5 либо 2 сантиметра (дерево/металл). Теперь нам нужно соединить элементы друг с другом. В первую очередь на станине следует закрепить подпорку. Далее нам нужно установить подпорку. Лучше всего прикрепить ее и к станине, и к подпорке – такая конструкция будет более надежной. После этого можно переходить к установке направляющих. Наиболее оптимальный вариант здесь – купить эти узлы в мебельном магазине.

На следующем этапе нам необходимо прикрепить к направляющим каретку (деревянную или металлическую), на которой, собственно, и будет закреплена дрель. Здесь нужно делать все очень аккуратно. Не забудьте проверить направляющие – они не должны иметь люфта. Длина каретки – не менее 50 сантиметров. Впрочем, этот параметр тоже зависит от габаритов дрели. Поэтому определяться здесь нужно будет самостоятельно.

Дрель можно прикрепить к каретке с помощью колодки или хомутов. В первом случае берется плита с предварительно проделанным отверстием для инструмента. Кроме того, здесь понадобится еще и специальный держатель, которым будет фиксироваться дрель. Плита крепится к каретке перпендикулярно и фиксируется с помощью металлических уголков. Хомуты – это более простой вариант, хотя и менее надежный. Для того чтобы дрель не сорвалась с основания при биениях сверла, они должны быть изготовлены из качественного металла. Крепление осуществляется очень просто. Опоясываем хомутами инструмент и закрепляем на предварительно проделанных в доске отверстиях.

Следующий элемент нашей стойки – механизм перемещения. Он состоит из двух частей – ручки и пружины. Есть несколько вариантов изготовления механизма перемещения. Первый – закрепить возвратный механизм прямо возле ручки. Второй – установить 2 пружины в пазах каретки. Оба они достаточно практичны и надежны, поэтому здесь сложно сказать, какой из вариантов лучше выбрать. Мы опишем лишь их конструктивные особенности, а вы уже решайте сами.

Второй вариант механизма перемещения тоже довольно простой. Здесь нам нужно закрепить под прямым углом к каретке боковые пластины и штифт. Далее устанавливаем в пазы направляющих пружины. Такой механизм будет работать по следующему принципу. Нажимая на рычаг, мы сможем опустить каретку с дрелью вниз. Соответственно, пружины сомкнуться. Для того чтобы вернуть инструмент в прежнее положение, нужно, как и в первом варианте, только лишь ослабить усилие

Обратите внимание, что конструкция должна быть надежной. При небрежной сборке пружины могут попросту выпасть со своих мест. Чтобы не допустить такой неприятной ситуации, закрепите их с помощью металлических угольников

Чтобы не допустить такой неприятной ситуации, закрепите их с помощью металлических угольников.

Инструкция по изготовлению

Приспособления для электроинструментов:

• Насадки-ограничители. В момент ремонтных и строительных работ потребуется делать отверстия требуемого диаметра в точно установленную глубину. Непосредственно для этого применяется достаточно элементарная насадка, которая складывается из 3-х элементов. Её возможно сделать собственными руками, при этом характеристики отверстий просто и быстро меняются при потребности. 1-ая часть устройства – это хомут для удержания, он устанавливается напрямую в блок-корпус прибора. Такого рода хомут имеет 2 отверстия, в них вводятся упоры-устремляющие в виде металлических прутьев на 6 миллиметров. Прутки при потребности сгибаются. В период работы экспонируется нужный ракурс наклона дрели, чтобы создать отверстия с установленными параметрами.

  Ограничитель глубины сверления

• Кругорезы – это специализированное приспособление, которое по внешнему виду напоминает огромный циркуль. Составляются насадки из металлических прутьев. Вертикальная доля выполняет значимость упора, в её конце производится специализированное утолщение. К вертикальной части осуществляется крепление горизонтальной, с одной стороны которой делается комфортная рукоятка, а с другой – приваривается колечко. Для устройства следует предусматривать поперечник крепежного кольца, чтобы электродрель не выскальзывала, вплотную держалась в нем в период работы. Изнутри правильнее в целом прикрепить резиновое колечко, что сможет помочь совершить фиксацию более надежной.

Различные приспособы для электроинструмента нужны для того, чтобы сделать работу наиболее удобной и простой.

Покупать подобные приборы не всегда имеется возможность, безусловно и зачастую они необходимы в целом на пару раз. По этой причине значительно легче сделать их без помощи других, потратив не так уж и большое количество времени.

Требования к конструкции стойки

Перед тем как приступить к работе, нужно ознакомиться с чертежами стоек для дрели своими руками и избрать лучшую для себя модель. Вариантов выполнения существует много, но они все объединены общими положениями.

Комплектующие:

• Станина — база конструкции.
• Стойка — элемент, на котором будут размещены крепления для ручных устройств и движимые детали.
• Механизм хода — приспособление для конфигурации положения инструмента.
• Кронштейн — держатель аксессуара.

Станина для дрели, сделанная своими руками, обязана быть громоздкой. Это обеспечивает устойчивость конструкции и ее крепкость. В качестве опоры можно применять лист дерева либо сплава. Размер железной станины подойдет от 50*50*1,5 см. Фанера, ДСП, либо МДФ будет нужно объемнее — 60*60*3 см. Если приспособление планируется применять не только лишь для сверления, да и для токарных и фрезерных работ, то пригодится пластинка 100*60*30. Для функционального станка лучше применять нержавеющую сталь низкой восприимчивости к нагреву.

Стойка крепится строго вертикально к подставке, что обеспечивает аккуратное действие инструмента и предутверждает поломки сверла и недостатки в заготовке. Высота детали будет нужно не наименее 60 см. Быть может выполнена из такого же материала, что и стойка. Некие мастера употребляют в качестве штатива ненадобный фотоувеличитель, поломанный микроскоп, трубы, железные профили либо авто управляющую ось.

Механизм хода служит для вертикального перемещения инструмента. Быть может изготовлен по типу домкрата, на пружинах либо на шарнирах. Допустима система, в какой заместо движения дрели поднимается сама заготовка.

Кронштейн делается с учетом формы инструмента. Система может видоизменяться, единственное условие — чтоб он крепко держал дрель, не допуская наклона либо случайного перемещения под действием вибрации.

Доборная оснастка наращивает функциональность исходника. Есть метод внедрения способности сверления под углом. Нетрудно повысить удобство для мастера встроенными измерительными устройствами, надежными тисками — креплениями.

Как сделать простую сверлильную стойку для электродрели

Стойку, где будут устанавливаться направляющие для фиксации дрели, делают из древесной или железной плиты. Проще всего делать ее из древесины. Из этого материала удастся сделать конструкцию, с помощью которой можно будет фиксировать небольшие дрели.

Чтобы собрать стойку, выполняют такие действия:

1. На установленной станине разместить подпорку.
2. К основанию при помощи шурупов прикрепить стойку конструкции и закрепить ее к подпорке.
3. Зафиксировать направляющие.
4. Прикрепить к направляющим каретку, на которой будет установлен фиксатор дрели.

После изготовления фиксатора надо обязательно проверить его, установив на него электродрель.

Станок для горизонтального сверления

Обычно станки предполагают сверление дыр дрелью в вертикальном положении. Но иногда необходимо проделать отверстия в длинной детали. Даже с дорогими магазинными подставками не получится сверлить вертикально качественно, всегда будут погрешности. Чтобы избежать этого, можно сделать станок для горизонтального сверления.

станок для горизонтального сверления

Для начала нужно подготовить циркулярную пилу, шуруповерт или дрель и стандартный набор инструментов, включающий в себя отвертки, молоток, стамеску и др. В качестве материала для изготовления можно взять обычные ДСП панели. Из расходных материалов понадобится:

• Гайка-крыльчатка;
• саморезы;
• направляющие;
• рукоятка;
• втулка;
• болты.

Сначала нужно рамку. В качестве основания используется ДСП, а из деревянных брусков делают окантовку. Из той же фанеры необходимо собрать стол, который может менять свою высоту с помощью винтов. Стол нужно тщательно отполировать. Вращая рукоятку, можно будет поднимать стол на нужную высоту. Далее чертят яркую линию, идущую по направлению сверла. Это поможет сверлить отверстия точнее. Направляющие устанавливаются таким образом, чтобы они могли раздвигаться в зависимости от размера инструмента, а затем крепиться винтами. Для дрели нужно сделать опору, к которой присоединяется конструкция. Чтобы деталь лучше двигалась в станке, можно прикрепить куски ламината в местах соприкосновения с конструкцией.

Варианты самодельных стоек

Рассмотрев устройство стойки, можно перейти к наиболее распространенным вариантам ее исполнения. Возможности к конструированию ограничиваются по большей степени наличием материалов, сложности в исполнении и требованиям к проводимым работам.

Так при желании можно собрать даже самодельный токарный станок, при помощи которого можно будет выполнять некоторые фрезерные работы. Для этого нужно добавить возможность горизонтального передвижения заготовки.

Еще одним вариантом модернизации станка является возможность высверливания под углом, добавив к устройству станка поворотную пластину с отверстиями фиксации направляющей стойки под нужный угол.

Изготовление подобных механизмов требуется для выполнения более сложных задач, зачастую требует наличия сложного оборудования и опыта его применения. Для более простых, и не особо частых работ важны простота сборки и доступность материалов. Ниже будут приведены как раз такие варианты изготовления механизмов.

Из распространенных материалов

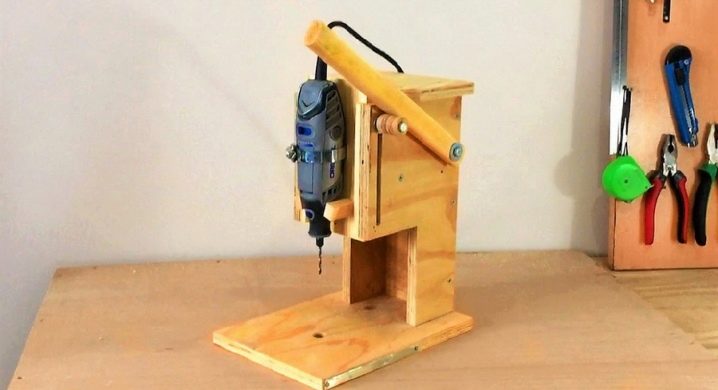

Преимуществом такого держателя является отсутствие строгих чертежей, минимум требуемых материалов и их шаговая доступность. Для его сборки не требуются особые навыки, а инструменты, применяемые в создании подобного держателя, находятся у любого домашнего мастера.

Станина для дрели в этом случае выполняется из дерева. Подойдет любая доска, главное — возможность выдержать мощность дрели с небольшим запасом. Для опоры и направляющего механизма подойдет что угодно, при условии устойчивого положения конструкции. Сама стойка крепится к опорке, с противоположной стороны фиксируются направляющая. Опора должна выдерживать вес всей стойки и собственно дрели.

Кронштейн для ручной дрели делается из тонкой твердой фанеры, в которой высверливается отверстие нужного диаметра. На основание данный кронштейн монтируется с помощью строительных уголков. Подъемный рычаг можно сделать из бруса нужной толщины.

Вся полученная конструкция соединяется при помощи тех же строительных уголков к станине и опоре.

Из рулевой рейки

Подобное устройство пользуется популярностью, оно достаточно прочно и долговечно. Его изготовление требует некоторого опыта, подходящих материалов и инструментов.

Так как данная стойка более тяжелая, то станину и стойку изготавливают из металла. На место крепления рулевой колонки устанавливается поворотный механизм, например, маховик.

Кронштейн для дрели ставится на каретку крепления рулевых тяг. Направляющую можно изготовить из профильного листа. Вся конструкция собирается очень быстро из доступных материалов.

При выборе самодельной стойки следует опираться на стоимость необходимых деталей, требуемый функционал и простоту изготовления.

Когда сверлильный станок нужен

Сверлильный станок из дрели употребляется теми, кто создаёт самодельные предметы. Изготавливают их с фантазией, отыскать нужные детали в магазине проблемно и пропадает смысл. Мастера обожают всё создавать без помощи других. Часто перед таковым умельцем встаёт вопросец точности отверстий, которые он должен просверлить. Все знают, что навесу и на коленке четкого выполнения работ не бывает. Будет нужно держак, для закрепления инструмента с оснасткой.

Какой конкретно дрелью пользоваться, зависит от нрава увлечения мастера. Изготовка электрических плат для радиолюбителей просит сечение свёрл от 0,3 мм, вручную при мельчайшем отклонении от прямого угла сверло лопнет. Лишь небольшой сверлильный станок спасёт положение, но стоит он недешево. Выход один – создать самому.

На своем, сделанном из подручных материалов станке можно:

• выполнить сквозные и глухие отверстия;
• просверлить в узкой заготовке отцентрованное перпендикулярное отверстие;
• вырезать отверстие либо порезать резьбу.

Возвратный механизм

Возвратным называется главный управляющий механизм станка. Он регулирует работу каретки и отвечает за ее возвращение в начальное положение. Состоит он из двух деталей: пружины и ручки. Существует два способа создания такого механизма.

Первый способ предполагает использование пары пружин под кареткой. Эти пружины фиксируются в пазах, а рукоятку устанавливают к торцевой стороне подставки.

стойка для дрели своими руками чертежи

Во втором случае пружина прикрепляется возле ручки. С обеих торцевых сторон станка устанавливаются металлические пластины (по две на сторону). В двух передних пластинах проделывают отверстия, куда вставляют ось диаметром 1 сантиметр. Сделать ее можно из обычного болта. Пружина ставится между второй парой пластин и фиксируется штифтами на ручке. Чтобы конструкция работала правильно, в месте соединения штифта и пружины делают прорезь.

В обоих случаях система работает одинаково. После нажатия на ручку управления пружины сжимаются и инструмент наклоняется. После того, как ручку отпустили, пружины натягиваются и возвращают дрель на место.

Держатель для дрели своими руками

Держатель для дрели. Это обычное приспособления для тех у кого нет наждака. Полезно хоть какому мастеру.

Направляющая для дрели. это наиболее обычное устройство, да и наиболее всепригодное. Его основное назначение схоже с назначением сойки, отличие в том, что дрелью с направляющей можно сверлить не только лишь то, что помещается меж дрелью и тисками (хотя и дрелью со стойкой можно просверлить потолок, но это будет весьма не комфортно). У неких моделей направляющих можно поменять угол сверления. Ещё одно преимущество направляющих над стойками в том, что у стойки всю вибрацию работающей дрели обязана всасывать сама стойка, а при использовании направляющей дрель накрепко держится в руках и направляющие просто не дают откланяться от данного угла.

Сверление отверстия под углом 45° Внедрение ограничителя глубины сверления (на левом стержне вверху) Трубка накрепко фиксируется в V-образных ложбинках

Направляющие. это не только лишь приспособление для любителей мастерить на досуге, есть и проф направляющие:

Для контроля отличия сверла можно пользоваться приспособлением, у которого готовые отверстия чуток больше размера сверла и благодаря этому не дают сверлу отклоняться.

Подготовка

На этапе подготовки необходимо сделать два основных шага. Первый – отыскать в интернете чертежи максимально подходящей конструкции. Второй – подготовить требуемые инструменты и материалы.

Например, для создания простейшей стойки для дрели потребуются:

• доски из дерева, толщина которых достигает двадцати миллиметров;
• деревянный ящик среднего размера;
• направляющие для мебели;
• стержень с резьбой, отвечающий за возможность движения в конструкции;
• приблизительно двадцать шурупчиков и тридцать саморезов;
• столярный клей.

Помимо этого, стоит подготовить пилу, струбцину, отвертки, наждачку и, конечно же, саму дрель.
