Свайное поле – описание, расчет, строительство своими руками

Этапы строительства свайного поля под фундамент

Применение прогрессивной технологии требует высокой точности расположения стержней, поэтому перед проведением забивки последовательно проводится ряд подготовительных исследований и работ:

Объективно оцениваются горно-геологические условия и особенности грунта;
определяется схема подъезда к объекту спецтехники различного класса и назначения;
выполняется разметка поля на местности;
проводят лидерное (предварительное) бурение (при необходимости).

После выполнения вышеперечисленных действий проводится забивание свайных опор. При этом нельзя допускать погрешности отклонения несущих осей от проектной разметки более чем на 0,2D в условиях линейной закладки и 0,3D для фундаментных плит. Угол забивания железобетонных стержней определяется расчетным путем с учетом конкретных горно-геологических условий участка.

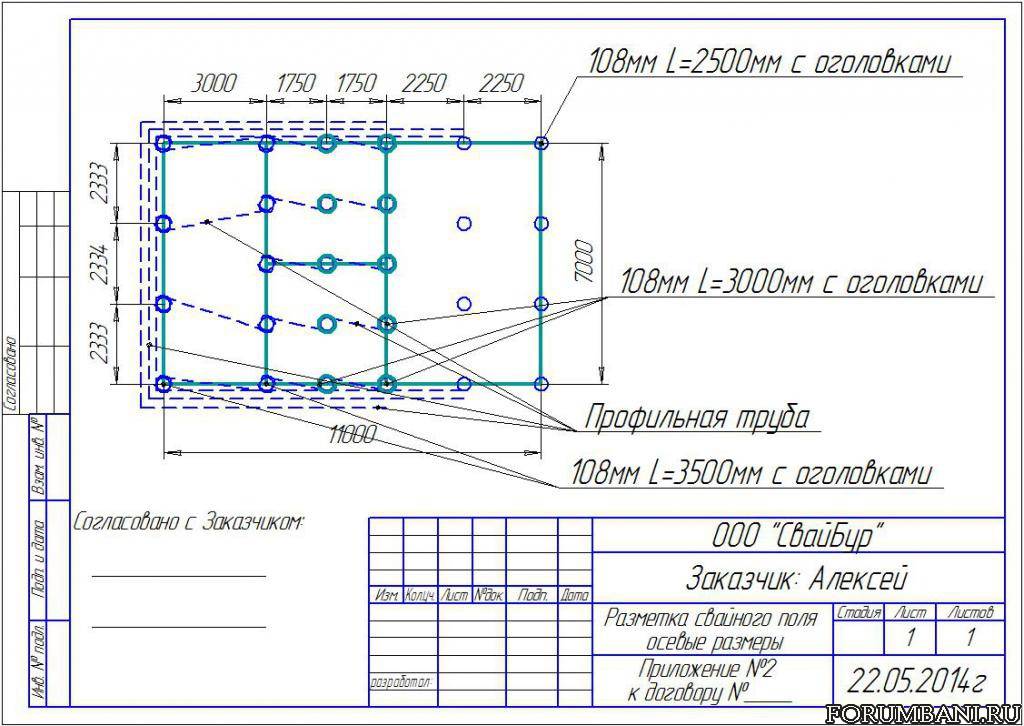

Порядок разметки устройства свайного поля для дома проводится в три этапа

Перенос расчетных базисных линий – наметки внешнего и внутреннего контура будущего фундамента;
Наметка точек забивки каждой опоры в соответствии с проектной схемой;
Определение нулевого уровня рабочей площадки – высоты, по которой они будут выровнены после погружения.

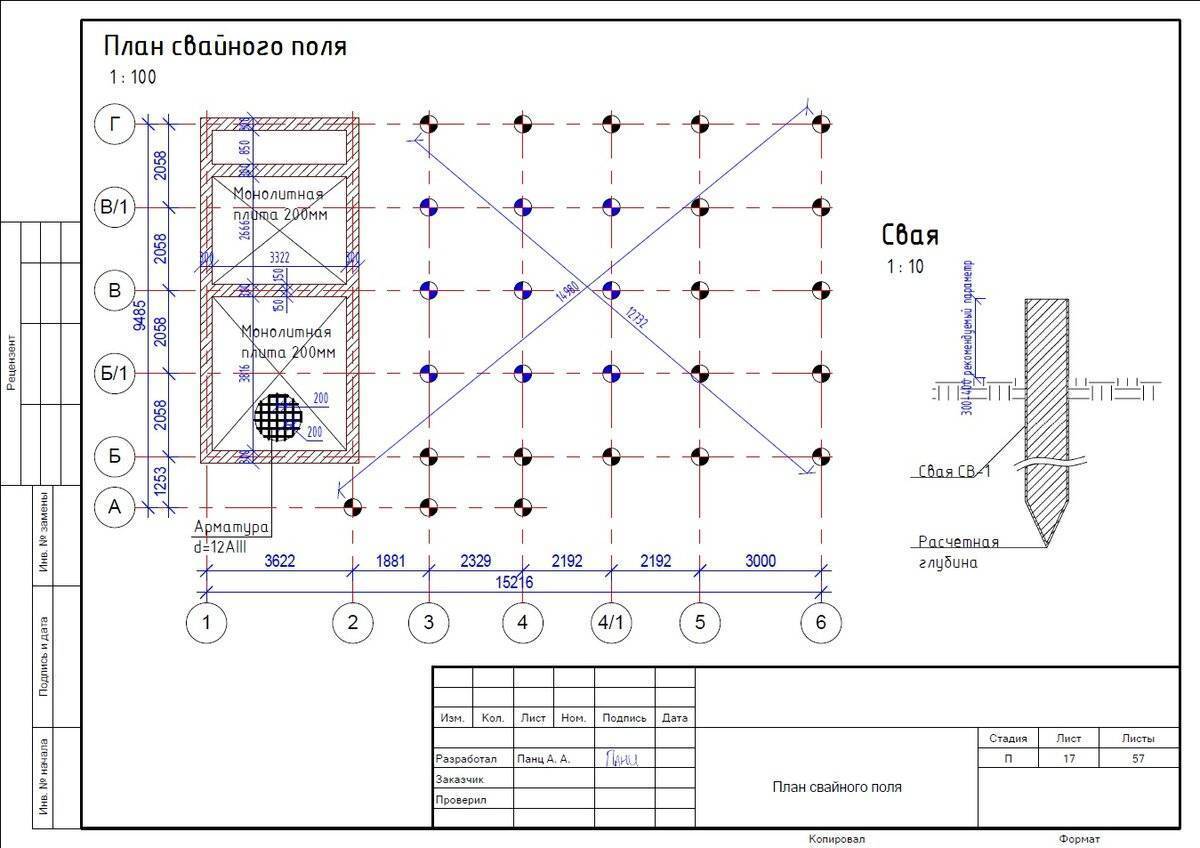

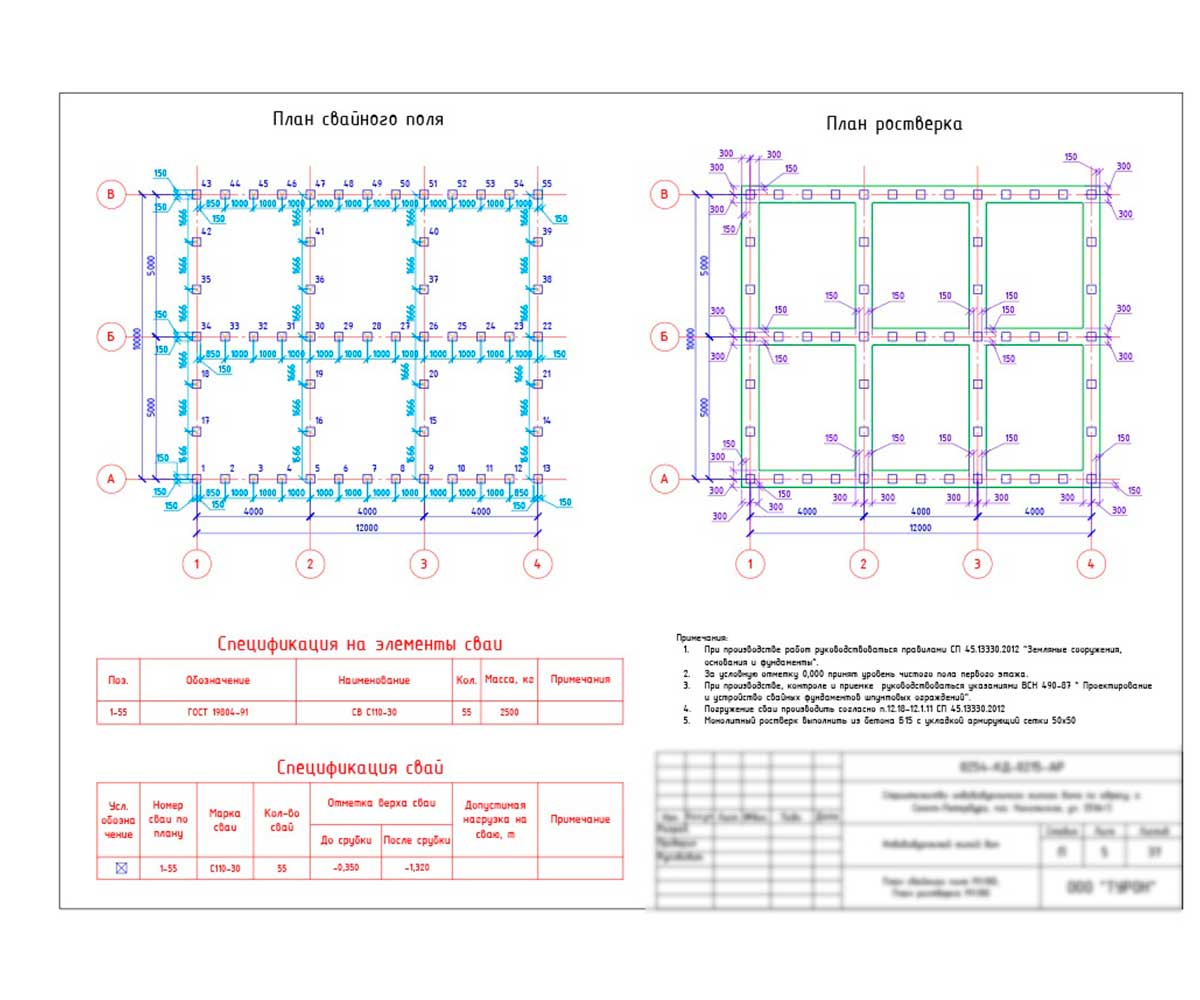

Разметка выполняется при помощи досок обноски, между которыми натягивают мягкую проволоку либо бечеву. Места, где бечева пересекается перпендикулярно, являются точками погружения свай. Эта технология документально подтверждается составлением «Акта разбивки осей свайного поля» с приложением к нему чертежа-схемы расположения и глубины их погружения.

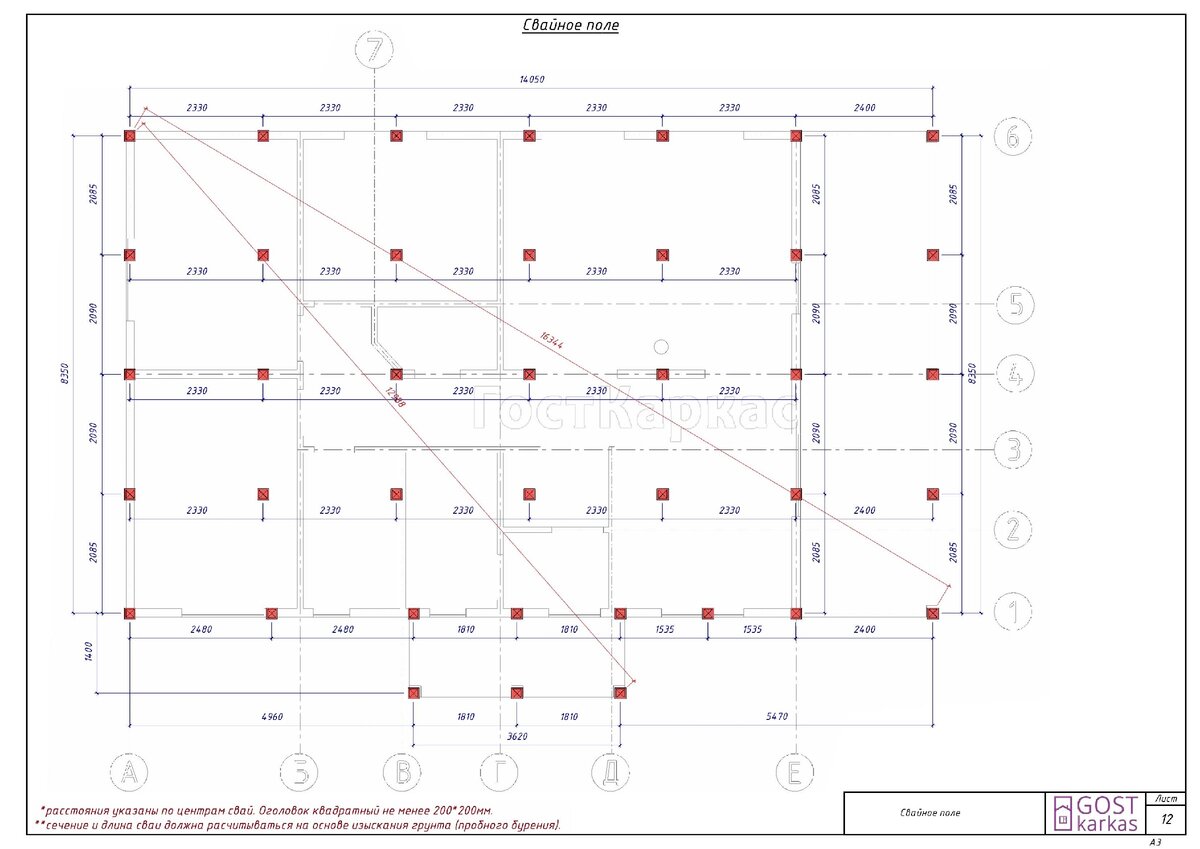

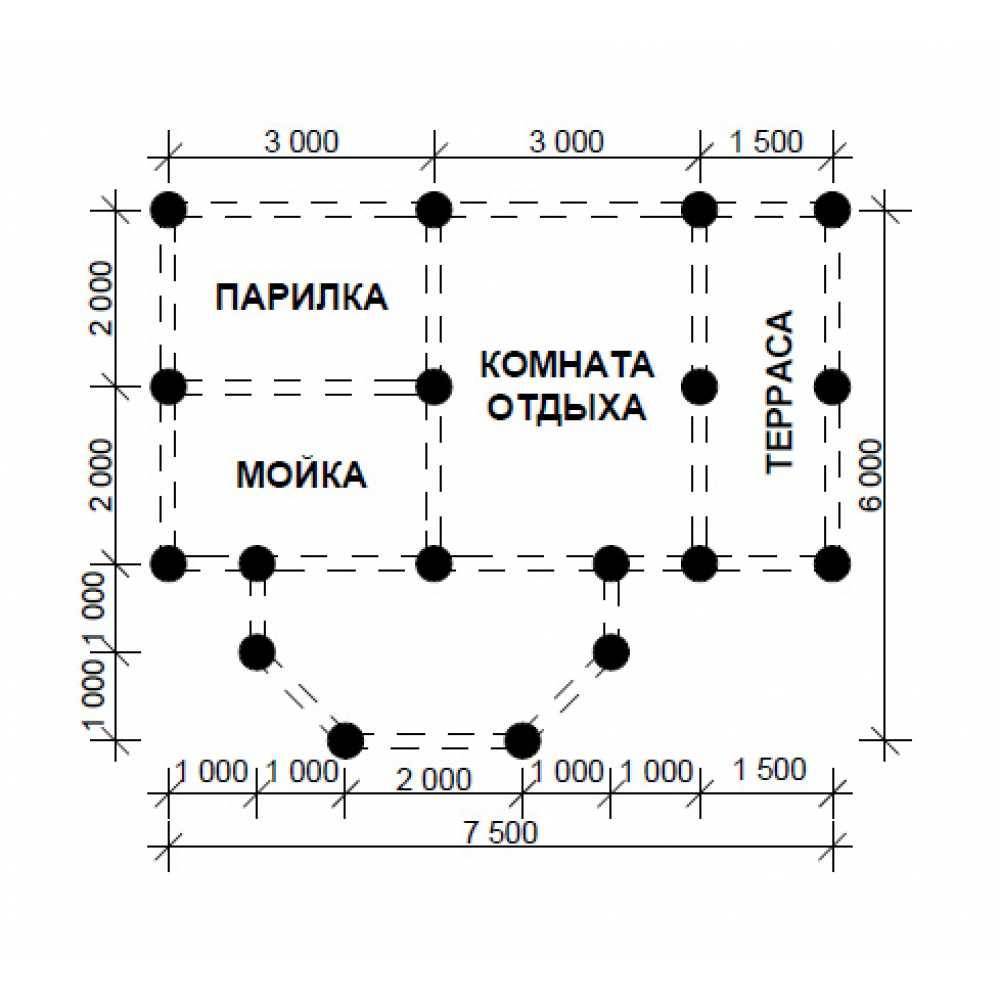

Виды расположения опор в свайном основании объекта

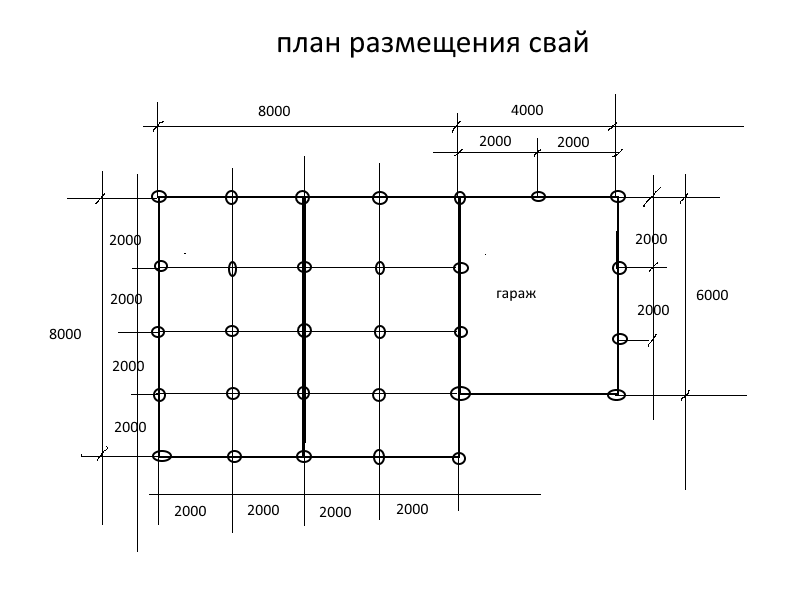

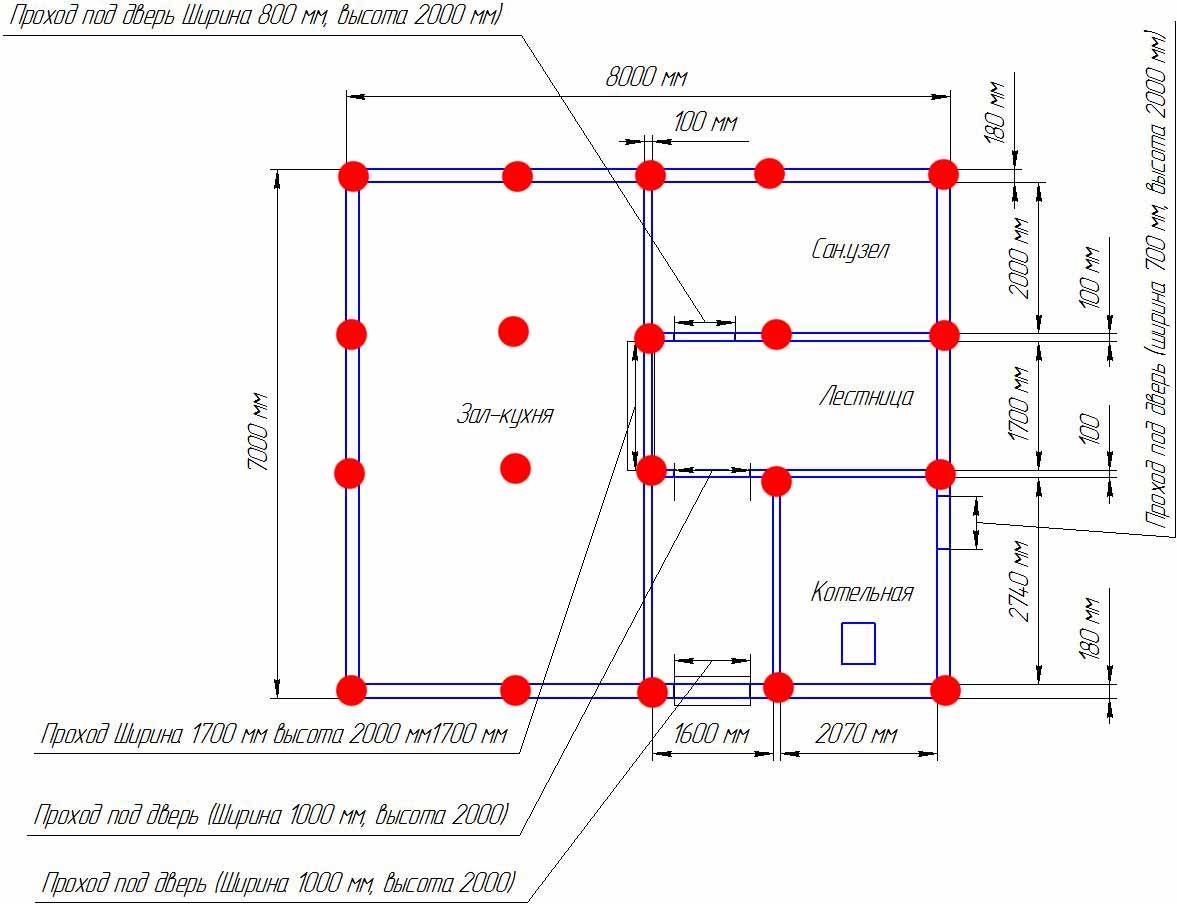

Железобетонные элементы устанавливаются по схеме, зависящей от геометрии обвязки-ростверка и расчетных нагрузок на всю опорную конструкцию. Самые распространенные способы расположения:

кустовой, подразумевающий объединение нескольких элементов, размещенных рядом, в единую конструкцию. При этом способе должно соблюдаться обязательное условие — соотношение сторон ростверка при этом виде расположения не может быть больше, чем 1 к 5-ти. Этот способ размещения применяют при создании фундаментов под стойки, колонны либо отдельно стоящие высотные конструкции – вышки, трубы, стелы и т.д.;
ленточный, при котором опоры погружают полосой – так делают при сооружении оснований под вытянутые протяженные объекты, например, при строительстве набережных;

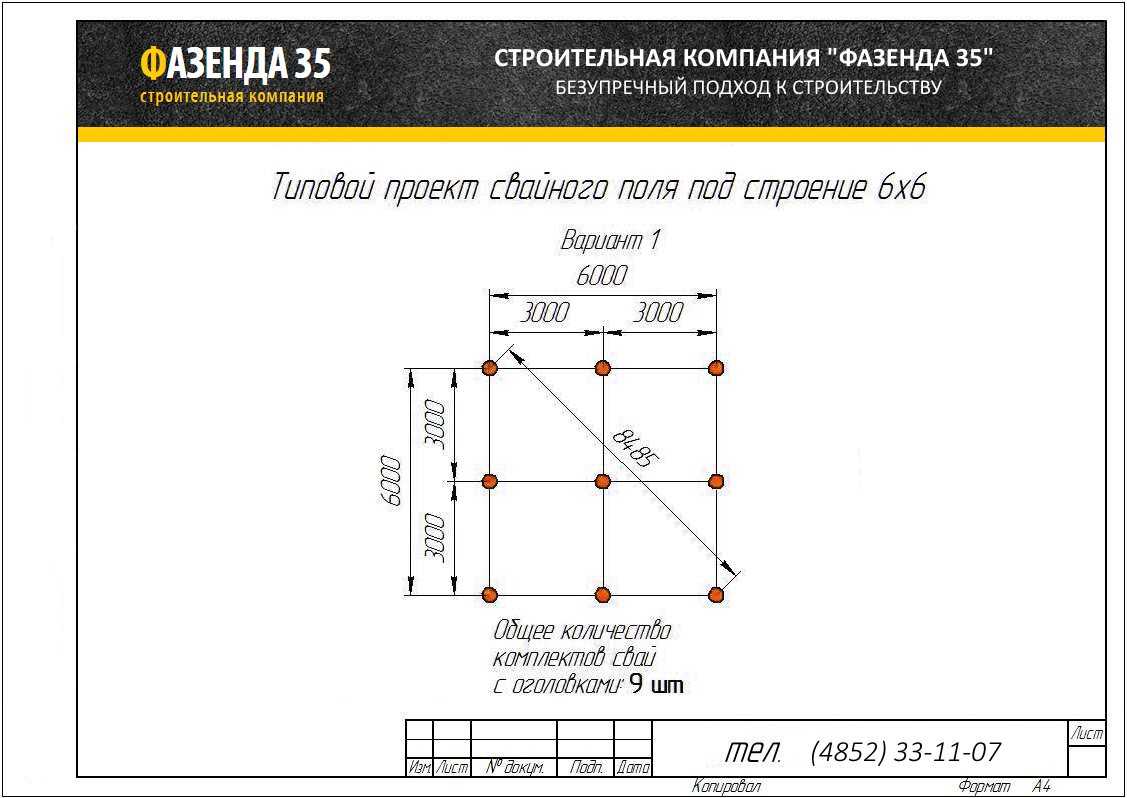

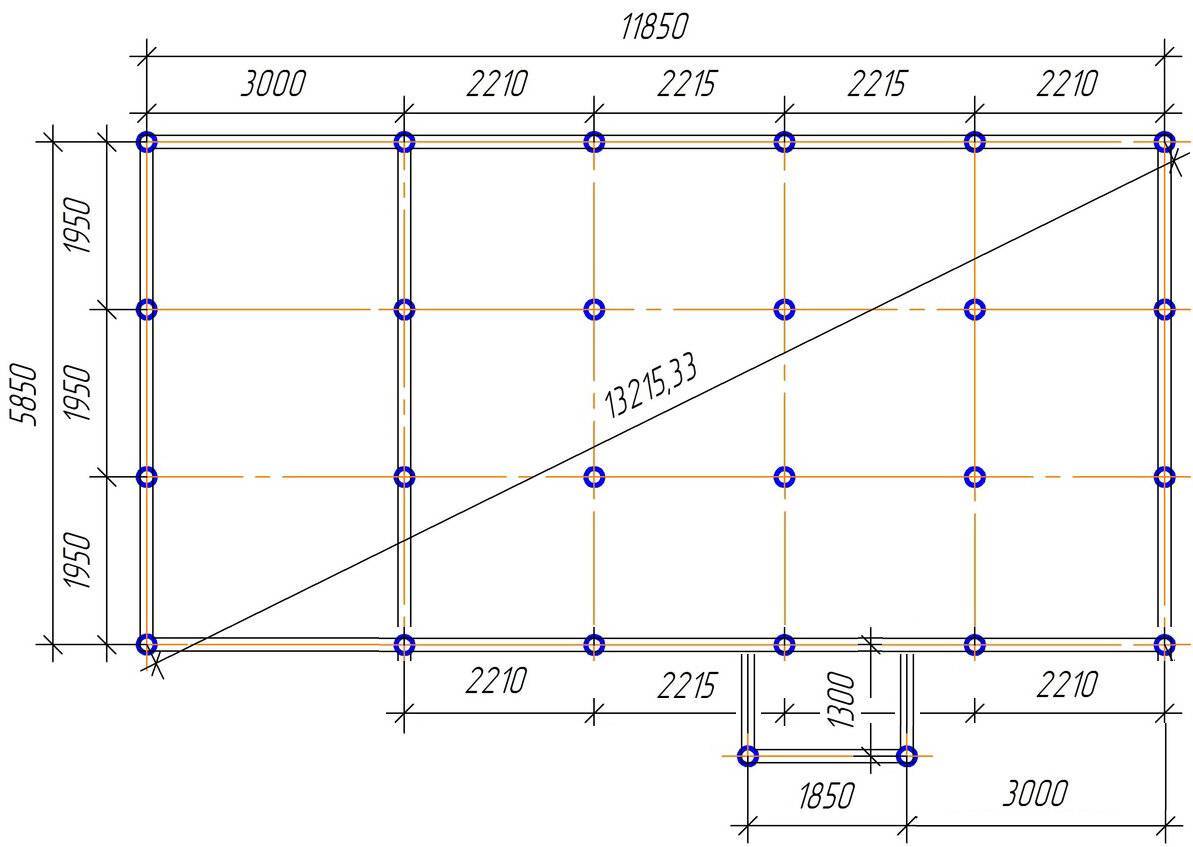

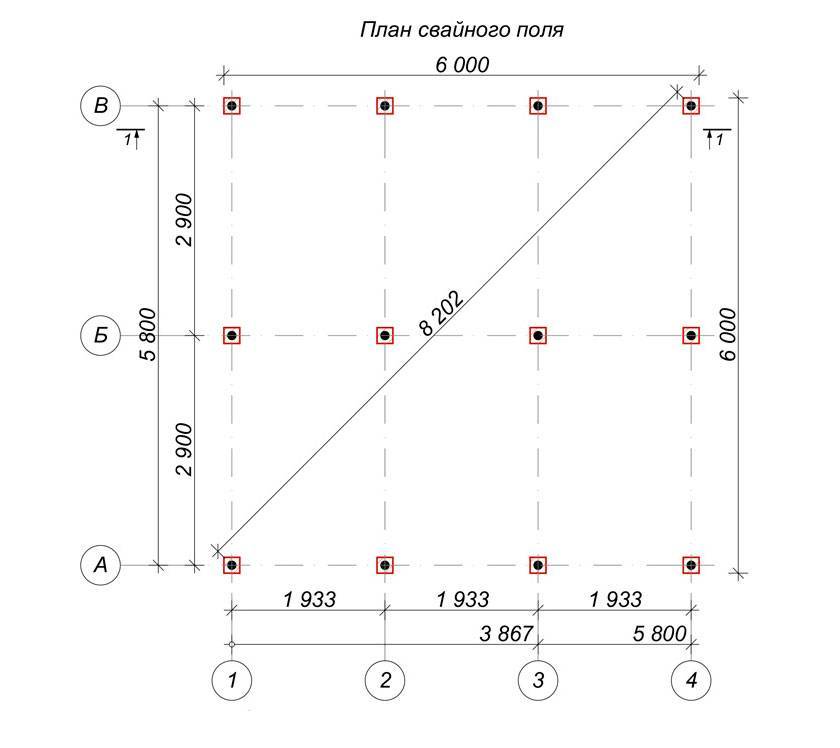

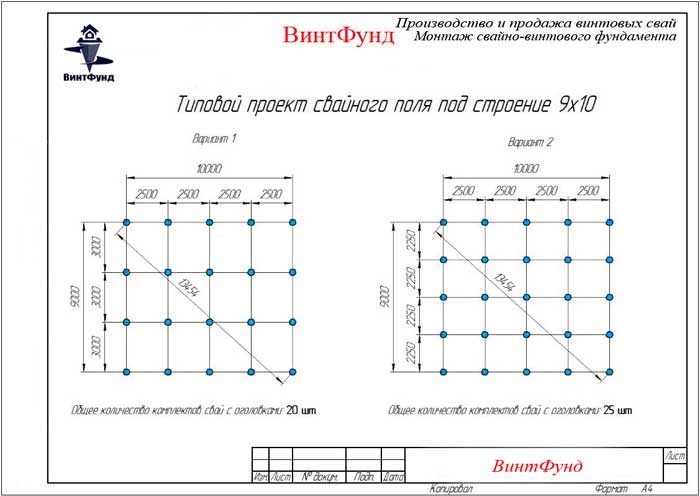

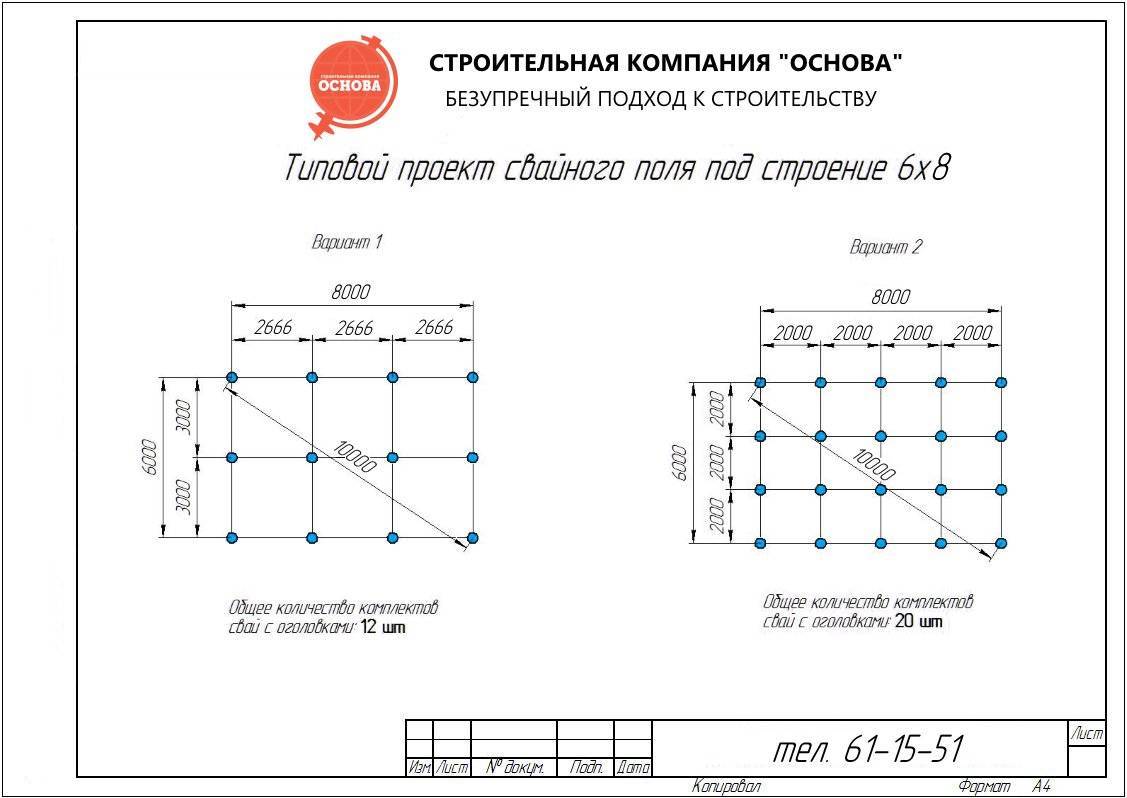

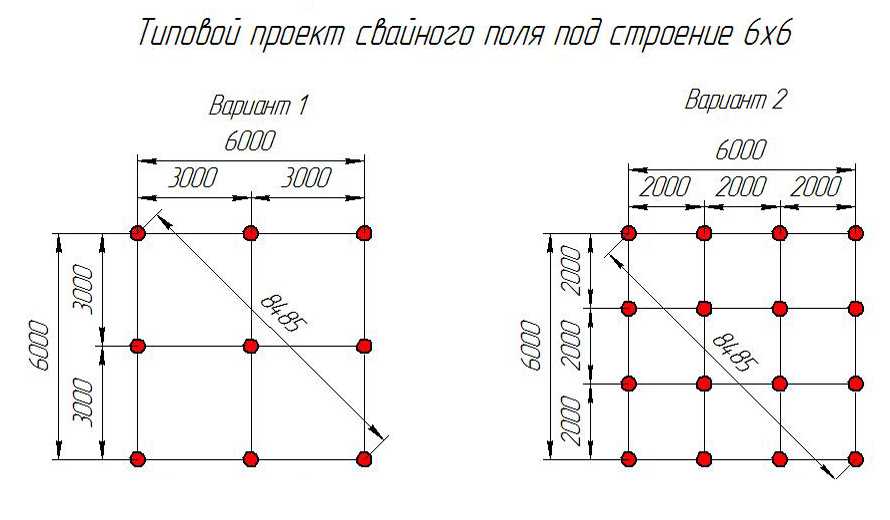

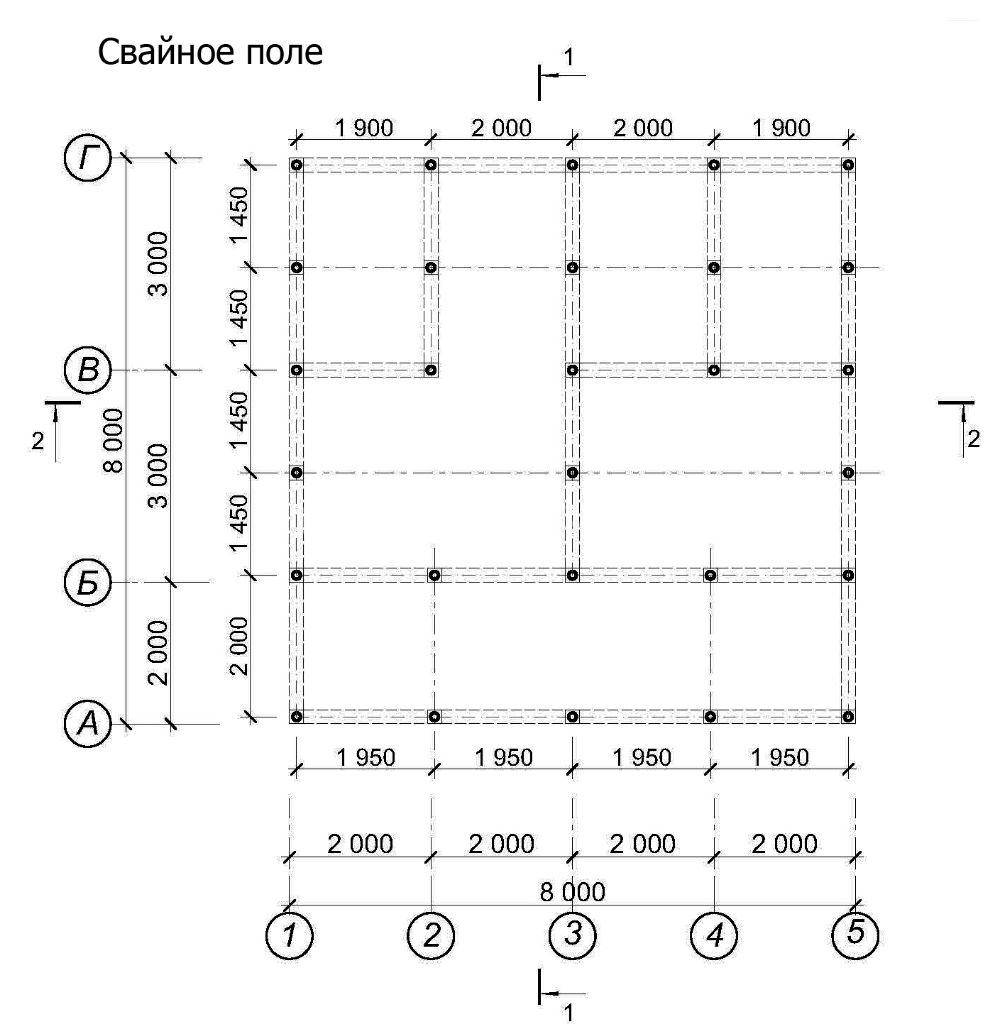

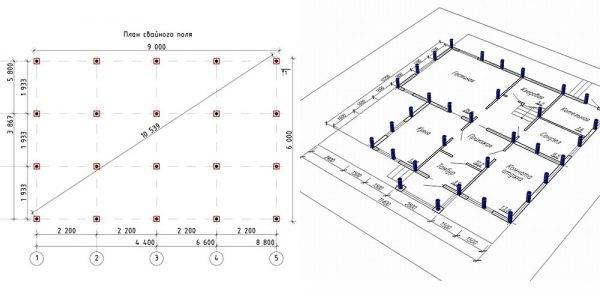

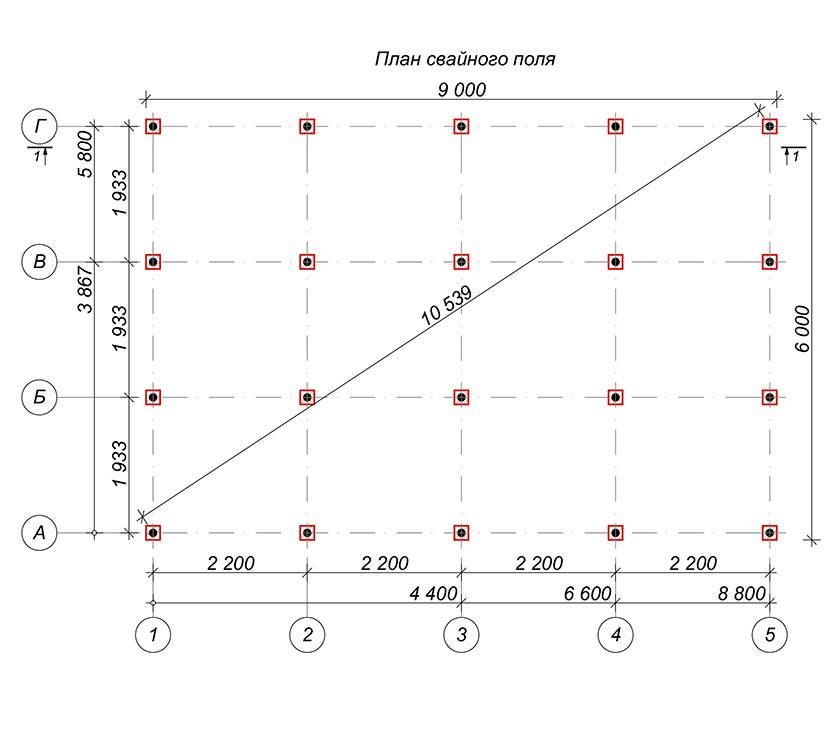

сплошное поле – при этом способе размещения их забивают равномерно, на одинаковом расстоянии и по всей площади подготовленного котлована либо стройплощадки, его применяют, чтобы объединить большое количество в единое целое, это необходимо, к примеру, при возведении объектов на цельном ростверке.

Преимущества использования технологии

применение сваебойных работ дает возможность осуществлять строительство различных объектов на сложных грунтах, не позволяющих использовать фундаменты другого типа;
позволяет минимизировать объем подготовительных земляных работ, выполняемых на стройплощадке;
опорные конструкции сооружаются в предельно сжатые сроки;
сваебойная технология экономична, ее применение снижает стоимость.

Что влияет на цену устройства свайного основания под фундамент?

состояние и состав грунта на рабочей площадке;
расчетная глубина забивания элементов и их сечение;
срочность выполнения;
ограниченность доступности участка, на котором сооружается фундамент, для спецтехники;
планируемый объем.

Забивку фундамента всегда начинают с угловых свай, и только затем переходят на контурные и внутренние.

Пример расчета несущей способности свайного отдельно стоящего фундамента

Осадка свайного фундамента

Если при строительстве были допущены оплошности и степень осадки больше допустимой, капитального ремонта основания просто не избежать.

Факторы, которые влияют на осадку фундамента, – это конструкция самой постройки и состав самой почвы. Хотя свайные основания отличаются повышенной стабильностью в любых грунтах, при повышенном содержании глины в них они становятся более пластичными и подвижными. Поэтому в этом случае необходимо тщательно рассчитывать длину свай.

На осадку фундамента влияет масса и размеры несущих стен и внутренних перегородок, наличие арок и т. д. Поэтому она может быть неравномерной с различных сторон строения, но тщательный подбор винтовых свай в соответствии с необходимой в каждом случае несущей способностью позволит избежать проседания конструкции.

При определении осадки считается, что нагрузка равномерно распределена по всему периметру основания, который считают монолитным блоком. Верхняя граница такого условного монолита проходит по оголовкам свайных изделий, нижняя – сквозь их наконечники, а боковые – по крайним рядам винтовых свай. Составленный таким образом разрез фундамента позволяет начертить график уплотняющих напряжений, которые способны выдержать слои грунта.

Допустимые осадки свайно-винтового фундамента приводятся в СНиП 2.02.1-83 и они определяются типом постройки:

для панельных и блочных бескаркасных домов осадка максимальная осадка не должна превышать 10 см;
для сооружений со стальным каркасом допускается максимальная осадка 12 см;
для зданий из железобетона значение предельно допустимой осадки равно 8 см и т.д.

Расчет осадки методом послойного суммирования

Чаще всего осадку фундамента рассчитывают методом послойного суммирования. Он предполагает определение осадки отдельных слоев грунта, на которые давит фундамент.

Более подробный алгоритм расчета по методу послойного суммирования выглядит таким образом (рисунок ):

Строят эпюру (график) P_zp, на которую наносят дополнительные напряжения (уплотняющие давления) на фундамент.
Строят график природных давлений P_ϫz, предварительно разделив чертеж графика на слои, при этом h_i должно быть меньше 0,4b.
Определяют осадку S_i отдельных слоев почвы, складывают эти величины и получают окончательную осадку фундамента по формулам:

Величина m_vi вычисляется в соответствии с данными компрессионных испытаний, а P_zi – по соответствующей эпюре как среднестатистическое дополнительное давление в i-м слое почвы.

Если мы знаем модуль общей деформации каждого слоя почвы E_i, то осадку можно рассчитать по формуле S = Σh_i*β/ E_i*P_zi, где коэффициент β согласно СНиП равен 0,8.

При использовании этого метода предусмотрена линейная зависимость между деформациями и напряжениями. Слои рассматривают непосредственно под центром фундамента, исходя из графика максимальных уплотняющих давлений

При построении зависимости Pzp не учитывается слоистость напластований, боковые расширения почвы, а напряжения принимаются во внимание только по вертикали. Выбираем уровень глубины, ниже которого деформации грунта по нашему предположению отсутствуют, исходя из соотношения Pzp меньше или равно 0,2Pϫz (при Ei больше 5 МПа). При этой характеристике меньше 5 МПа Pzp меньше или равно 0,1Pϫz

При этой характеристике меньше 5 МПа Pzp меньше или равно 0,1Pϫz.

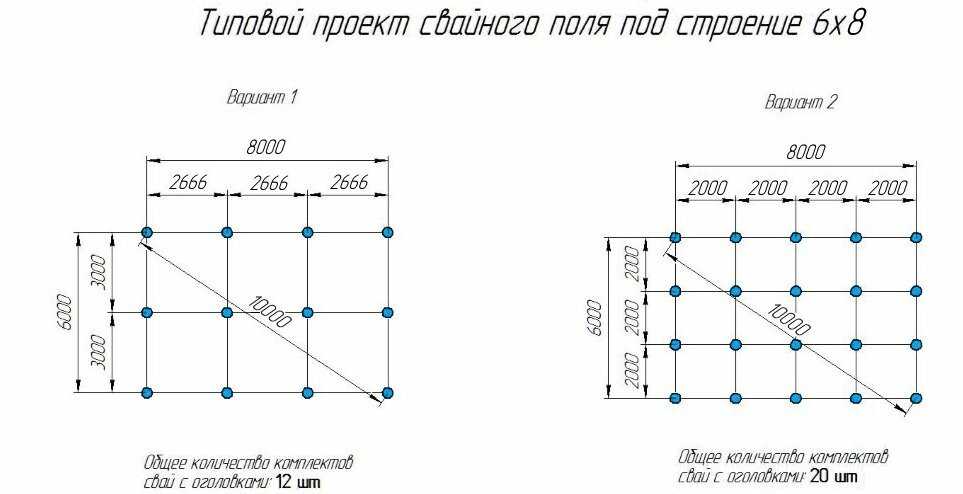

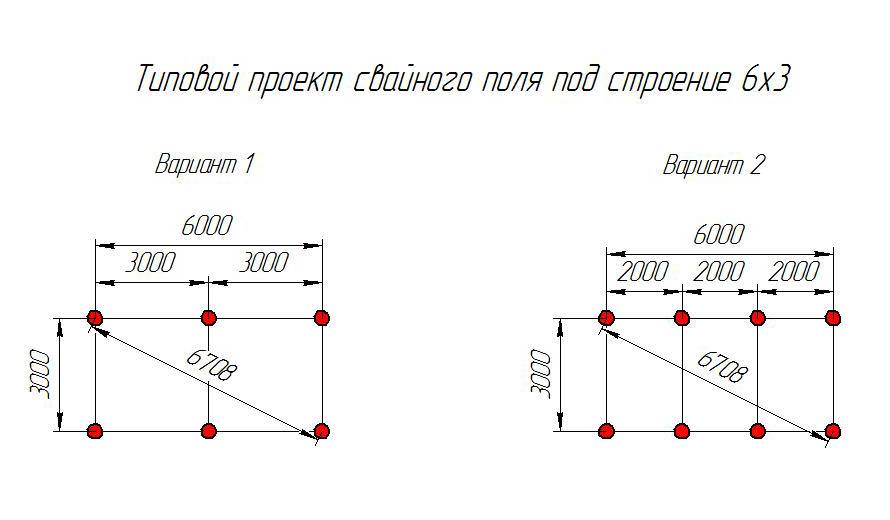

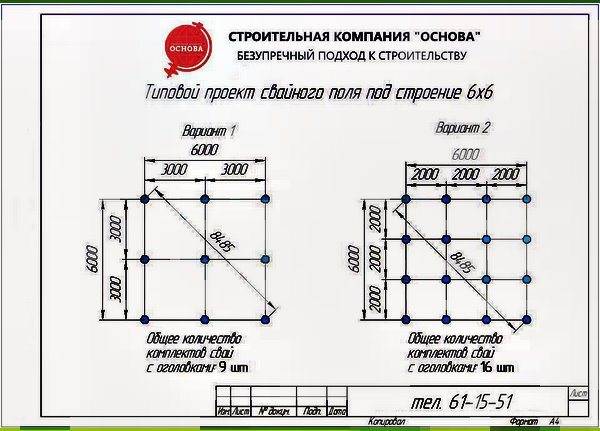

Пример расчета свайного поля

Чтобы правильно рассчитать количество необходимых свай для строительства двухэтажного дома размером 6х12 из бруса размером 200х200, необходимо провести следующие расчеты:

Если для строительства необходимо 51,9 м 3 бруса, масса одного кубометра которого составляет 800 кг, получаем общий вес бруса: 51,9*800 = 41520 кг.
Нагрузка, которая приходится от одного этажа строения на фундамент (при расчетной полезной нагрузке, зависящей от количества проживающих в доме людей, составляет по нормативам 150 кг/м 2 ), составляет: 6*12*150 = 10800 кг. В случае двухэтажного дома эту нагрузку увеличивают вдвое и получают 21600 кг.
Примерная снеговая нагрузка (при значении норматива 180 кг/м 2 ) составит 6*12*180 = 12960 кг.
Складываем все массы: 41520 + 21600 + 12960 = 83 680 кг.
Если предельная допустимая нагрузка на сваю составляет 2500 кг, делим 83680 кг на 2500 кг и получаем необходимое количество свай – 34 штуки.

Расчет нагрузки и осадки свайно-винтового фундамента не требует специализированных инженерных знаний и доступен любому владельцу дома, который хочет сэкономить на услугах специализированных проектировочных фирм.

Строительство свайного поля

Наша компания специализируется на забивке свай. Специалисты компании – высококвалифицированные работники, имеющие большой практический опыт. Техника, которой мы располагаем, позволяет строить свайные поля любого размера и любой конфигурации в короткие сроки при неизменном соблюдении технологии забивки свай и с высоким качеством.

Кроме свай забивных мы погружаем винтовые сваи, согласно Вашему проекту. Есть возможность и погружения железобетонных свай с применением лидерного бурения.

По всем вопросам Вы можете получить детальную консультацию наших специалистов, а также заказать сваебойные работы, заполнив соответствующую форму. Это наиболее оперативный способ получить необходимый результат.

Свяжитесь с нами и мы произведём работы

Наша компания сможет заняться забивкой свай на Вашем свайном поле, мы работаем в Москве и области, применяя новейшее сваебойное оборудование.

Копры для забивки свай
Техника для забивки свай

Наша компания производит работы по погружению свай — обращайтесь, поможем!

Шпунтовые сваи, технология

Шпунт Ларсена – это профиль из металла, сформированный в виде жёлоба, имеющего на боковых стенках закруглённые края, выполняющие функцию пазов.

Длина свай и их применение

Длина свай, применяемых в строительстве различна. Выбор сваи необходимой длины зависит от геологического состояния грунтов на участке

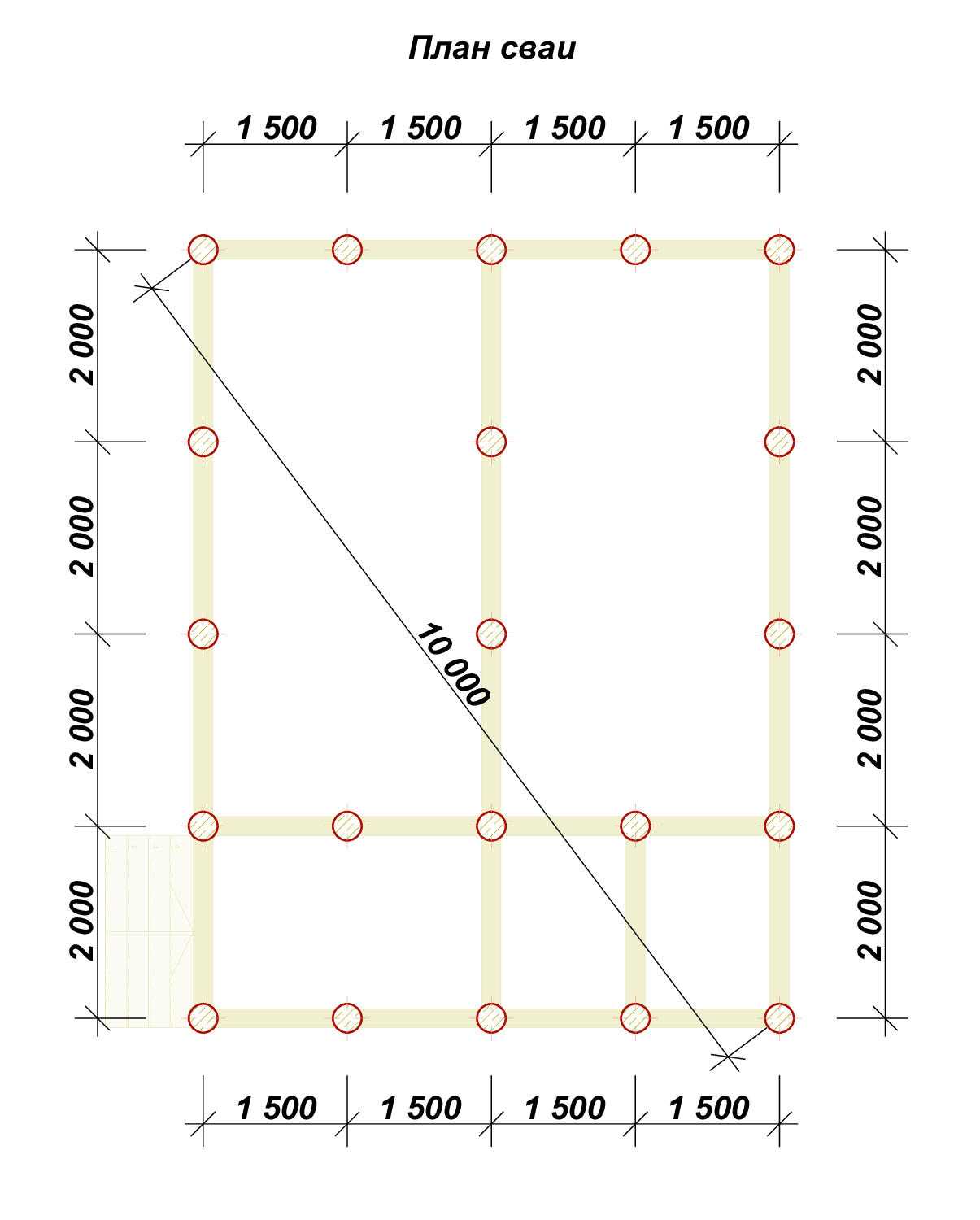

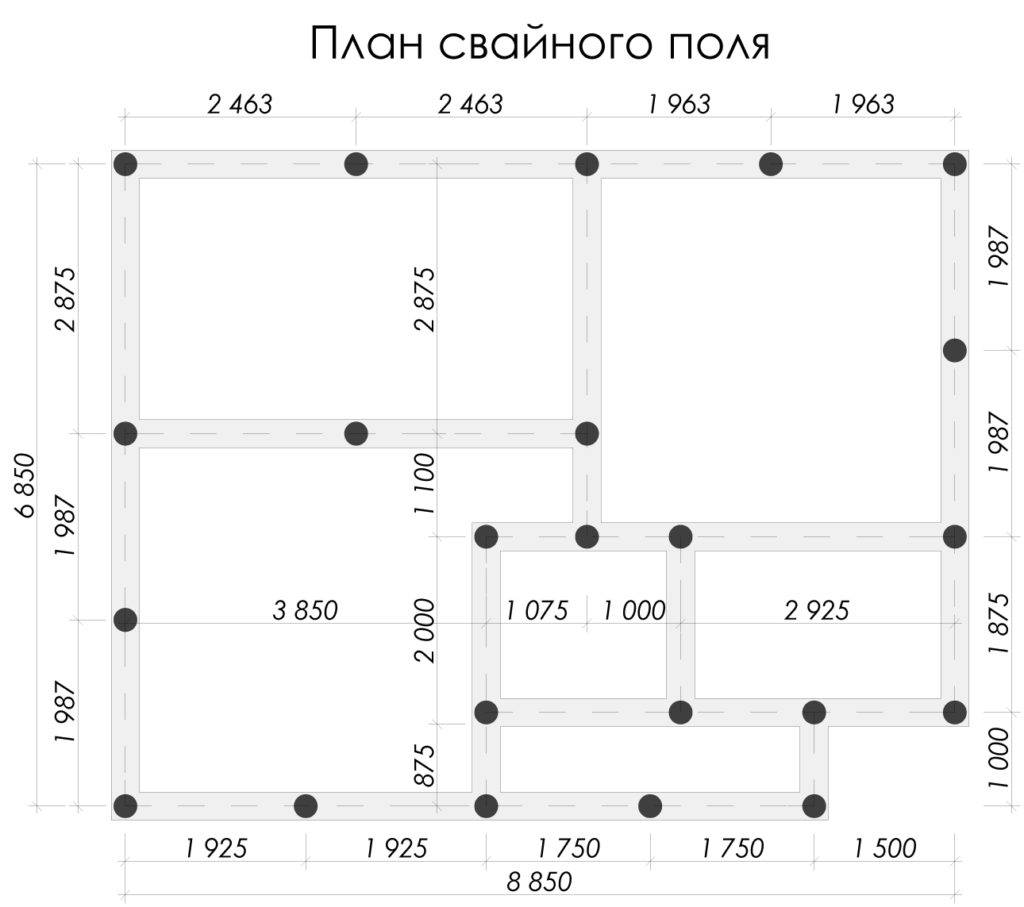

Виды размещения опор в ростверке сваи

Свайное поле В зависимости от геометрической формы ростверка и проектной нагрузки от элементов конструкции сооружения, составляется исполнительная схема, согласно которой сваи могут быть размещены следующими способами:

В форме свайного куста, то есть объединения нескольких компактно размещенных свай в единую конструкцию. При этом отношение сторон ростверка не должно превышать 1:5. Такой способ размещения используется под стойки, колонны, а также некоторые виды конструкций значительной высоты (к примеру, дымовых труб).
Свайной полосой – под вытянутые основания значительной протяженности, например, набережных.
В свайном поле, отличающемся от куста тем, что его устройство предусматривает объединение большего числа свай, к примеру, при строительстве дома на цельном ростверке.

Монтаж железобетонных свай

Выбор типа фундамента

Как правильно выбрать тип фундамента для каркасного дома и на что следует обратить внимание? Ведь универсальных оснований не бывает. Определяться следует, опираясь на множество факторов:

На сколько этажей запроектирован дом. Если это будет одноэтажное жилище, то нагрузка на основание будет небольшая. Его можно сделать облегчённого типа и для устройства несущей конструкции пойдёт немного затрат. Увеличивая этажность, получаем увеличение нагрузки, следовательно, и тип фундамента должен быть более надёжным.
Грунтовые воды. Если их уровень достаточно высок, то дом желательно поднять над уровнем земли. Или же необходимо создать солидную дренажную систему, чтобы защитить будущее жилище при сезонном подтоплении.
Показатели промерзания грунта. Помним, что несущая конструкция закладывается ниже этого уровня.
Определить тип грунта. Если почва твёрдая, то фундамент можно заложить попроще. На неустойчивых грунтах устраиваем более надёжное основание.

Рассмотрим несколько типов несущих конструкций для каркасного дома.

_source=ig_web_button_share_sheet

Ленточный фундамент

Ленточный фундамент отличается высокой надёжностью, равномерностью проседания, возможностью создания жилища любой планировки. Для устройства такого типа основания необходимо наличие низкого показателя уровня грунтовых вод, достаточно высокая плотность грунта (каменистого или песчаного).

Следующими положительными факторами устройства ленточного фундамента для каркасного строения – неглубокое промерзание грунта, отсутствие слоёв слабой почвы.

Если планируется дом небольшой, одноэтажный – то все эти факторы можно особо не учитывать. Останавливаются на малозаглубленном ленточном фундаменте.

Недостатками монолита являются большие затраты труда для его устройства и затраты на материалы.

Столбчатый фундамент

Преимуществ у столбчатого фундамента для возведения каркасного строения очень много. Представляет собой конструкцию из ряда столбов, которые размещаются под несущие стены. Размещение столбов выполняется с определённым шагом – до трёх метров друг от друга.

Шаг размещения столбов и их глубину заложения лучше рассчитать с учётом всех факторов, приведённых ранее.

Столбы можно закладывать из любого материала. Это может быть бетон, кирпич, дерево. Обязательно укладывается песчаная подушка. Как видим затраты трудоёмкости немалые, но всё это окупает надёжность и прочность при незначительных затратах материала. Для того чтобы нагрузка на столбчатый фундамент распределялась более равномерно, на столбах сооружают бетонное монолитное соединение (ростверк).

_source=ig_web_button_share_sheet

Он может располагаться на земле, или быть поднятым над её уровнем. Если ростверк висячий, то он должен быть поднят минимум на 10–20 см от земли. Наземное расположение ростверка обеспечивается наличием песчано-гравийной подушки, углублённой в почву на 15–20 см.

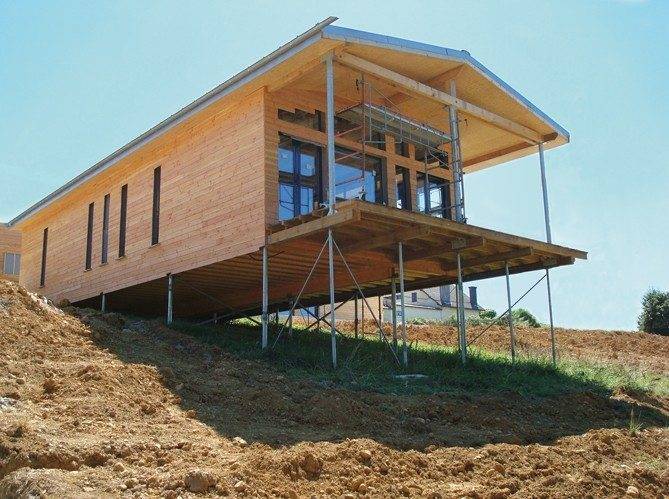

Свайный фундамент

Свайно-винтовой фундамент следует выбрать для возведения каркасно-щитового дома, если на участке преобладают неустойчивые пучинистые грунты (ил, глина, торф). На таком базисе можно строить даже двухэтажные каркасные строения. Шаг расположения винтовых свай обычно составляет полтора метра. Но главное, что данный тип несущей конструкции является экономичней по отношению к другим.

Если сравнивать с затратами на ленточный фундамент, то они в два раза больше, чем на свайный. Очень хорошо подходит этот тип основания, если участок под строительство имеет конкретные неровности, холмистость или находится на обрыве.

Плитный фундамент

Плитный фундамент для щитового дома применяется крайне редко, так как является одним из дорогостоящих вариантов. Исключением может быть этажность дома или слабая основа. Также, если плита фундамента планируется как перекрытие первого этажа дома.
