Плюсы и минусы
Положительные качества:
- продолжительная эксплуатация: опоры из железобетона служат на протяжении 1 века без необходимости выполнения ремонта, если изделия правильно выбраны с учетом уровня нагрузок, типа грунтов, и установлены в соответствии с правилами, период службы ЖБИ увеличивается до 120-150 лет;
- существенная прочность: 1 опора из железобетона может выдерживать вес до 60 т на протяжении длительного периода;
- широкие возможности: с помощью свай ЖБИ обустраивают фундамент на грунтах любых типов, т. к. опоры опускаются на существенную глубину, достигают прочных слоев почвы;
- сваи используются в местности со сложным рельефом, строительство фундамента при этом выполняется благодаря крупным габаритам ЖБИ.
Недостатков у свай немного. Отмечают большой вес, по этой причине усложняется транспортировка до места, где возводится объект. Монтаж самостоятельно выполнить тоже сложно, но причина этого — не только существенная масса ЖБИ. Такие изделия требуют применения специального оборудования для заглубления в почву.
Забивка железобетонных свай выполняется с помощниками. Самостоятельно удерживать, выравнивать, забивать опоры не получится.
Этапы строительства и установки винтового фундамента
Армирование свай
Армировать сваи можно, применяя как продольную, так и поперечную арматуру. В основном, используется продольная арматура. Поперечная арматура, так называемая связка, служит для объединения продольной, в целях упрочнения конструкции. Размер диаметра, который имеет поперечная арматура, должен быть равным XU диаметра стержней в продольной арматуре (более 8 мм). Допускается применение бетона (марки более 300). Несколько рядов (2 или 3) сеток арматуры, с размером клетки до 5 см, монтируют на головы свай. Между такими сетками допускается расстояние менее 5 см. К самому низу свай, укрепленных сварным башмаком, требуется приварить продольную арматуру. В процессе изготовления свай из железобетона допускается применять гидротехнический бетон с обычной арматурой.
Краткая характеристика свайного фундамента
Свайный фундамент — это сваи, вернее группа свай, которые вверху объединены ростверками (балками) или специальными плитами.
Сваи — это длинные стержни, которые погружаются в почву. Сваи различают по типу создания.
Некоторые изготавливаются прямо в грунте в чуть наклонном или вертикальном положении. А некоторые сваи погружаются в уже готовом виде.
Чаще всего такой фундамент применяют, когда точка промерзания достигает полутора метров, а также при залегании в основании слабых грунтов.
Основные материалы для изготовления свай — это:
- дерево;
- металл;
- железобетон.
Форма сечения бывает самая разная:
- квадрат;
- круг;
- прямоугольник и другие подобные геометрические фигуры.
Сваи делятся и по типу давления на основания. Существуют сваи-стойки и сваи — трения. Первый вид передаёт основные нагрузки на твердую породу.
А сваи трения, которые окружены со всех сторон грунтами, передают нагрузку с помощью сил трения боковых поверхностей и благодаря сопротивлению грунта под нижними концами свай.
Чтобы возвести свайные фундаменты, применяют забивные, набивные и винтовые сваи.
Обратите внимание! Забивные и винтовые в почву погружают в готовом виде. А набивные изготавливают и монтируют в грунте
Стоимость фундамента может составлять от 15% до 20% от всей стоимости дома
Стоимость фундамента может составлять от 15% до 20% от всей стоимости дома.

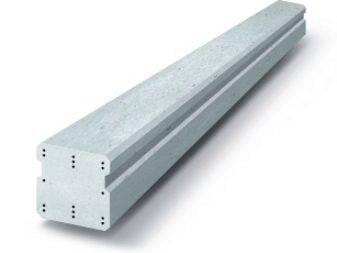

Функциональные особенности составных изделий
Если брать сваи, производимые в соответствии с действующими Государственными стандартами, то они состоят из двух конструктивных частей – верха и низа. Сечение у этих свай может быть следующим:
- 300х300 мм. Длина изделия – от 14 до 24 м.
- 350х350 мм, 400х400 мм. Длина – от 14 до 28 м.
Верхняя и нижняя часть свай могут существенно отличаться по длине. При сечении 300х300 мм длина нижней части – от 7 м, максимальная – 12 м. При сечении 350х350 или 400х400 мм нижняя часть с минимальной длиной 8 м, максимальной – до 14 м. Что касается верхней части, то она у свай с сечением 300х300 мм может быть в длину от 5 до 12 м, при сечении 350х350 или 400х400 – от 6 до 14 м.Определить назначение и местоположение частей очень просто по их внешнему виду: на нижней части есть заострение, облегчающее вдавливание в грунт при забивке. Со стыкуемыми частями еще проще, т.к. на них имеются элементы, за счет которых происходит фиксация. Для стыковки этих элементов могут использоваться следующие методики:
- Сварка накладки из листового металла, обжимающей тело сваи;
- Обжимные болтовые накладки;
- Простое и недорогое соединение посредством закладных стаканов;
- Посредством шпоночных выступов без фиксации, или же посредством кондуктора. В этих же случаях может использоваться герметизирующая лента;
- Соединение за счет армирующих стержней и посадочных отверстий. Для фиксации применяют особо прочный строительный клей;
- Для фиксации может использоваться откидной замок;
- Штифт.
За прочность отвечает армирующий продольный каркас, для изготовления которого используется арматура А2 и А3, с диаметром от 13 до 20 мм. Поперечная прочность при этом обеспечивается металлическими сетками типа B-1, причем минимально допустимый диаметр проволоки – 0,5 см.Для заливки тела сваи может использоваться бетон. Класс – не менее М200. В качестве наполнителя допустим только щебень с величиной фракции не более четырех см.В современном строительстве предпочитают использовать сваи, залитые по технологии предварительного натяжения. В этом случае армирующий каркас предварительно натягивается посредством использования гидравлических домкратов. Как только бетон схватывается, домкраты ослабляют, арматура возвращается в исходную позицию, за счет чего происходит упрочнение конструкции. Все сваи, изготовленные по этой технологии, обладают максимальными прочностными характеристиками, эффективно сопротивляясь сжатию, а также изгибанию в толще грунта.
Процесс забивки ж/б свай – этапы
Если рассматривать полный процесс погружения свай, то его можно описать несколькими последовательными этапами:
- доставка. Железобетонные сваи достаточно тяжелые изделия, которые нужно привезти, выгрузить и расположить на строительном участке так, чтобы минимизировать их перемещения в процессе забивки;
- разработка плана работ. С учетом места расположения сваи и проекта работы, разрабатывается маршрут движения копера и молота по участку;
- подготовка участка. В частности: вывоз мусора, удаление деревьев, выравнивание (если предполагается) и т.п. В некоторых случаях перед установкой свай выполняется рытье котлована;
- разметка места установки свай;
- нанесение разметки на сваю. Разметка наносится яркой краской с шагом в 1000 мм. Наличие меток позволяет контролировать степень и скорость заглубления сваи в почву;
- настройка оборудования;
- забивка свай выбранной технологией.
Примечание. В ходе монтажа каждой сваи выполняется контроль уровня ее отклонения от вертикальной оси. Допустимые отклонения содержатся в документе («Контроль качества возведения фундаментов из забивных и буронабивных свай»).
Спецтехника для устройства фундамента
Для устройства опорного фундамента используется машина для подвозки и подачи свай и забивки сваи.
Транспортировка и установка в строго вертикальное положение осуществляются при помощи спецтехники:
Устанавливать сваи в вертикальное положение можно при помощи обоих видов техники. Разница в том, что кран можно использовать на других участках стройки, а копер – узкоспециализированная машина.
В современном строительстве используются следующие машины для забивки свай
| Вид техники | Достоинства | Недостатки |
|---|---|---|
| Дизель-молот | Самостоятельная машина для забивания свай. Низкая стоимость работ, независимость от другой спецтехники, экономит временные ресурсы. | Очень высокий уровень шума. |
| Гидравлический молот | Значительно снижается расход топлива и уровень звука. | Не самостоятельная строительная спецтехника, а насадка на копер. Не может перейти к работе с другой сваей, пока не забита первая. |
| Вибропогружатель | Насадка, в основе работы которой лежит возможность раздвигать грунт под действием вибрации. Позволяет значительно снизить уровень прикладываемой силы и шума. | Весьма затратный по времени процесс. |
| Сваевдавливающая установка | Установка включает в себя небольшой кран для подачи опоры, что дает возможность сэкономить на копере. Сваи подаются в центральный зажим, фиксируются вертикально и вдавливаются под действием огромной силы в землю. | Сборка и демонтаж установки. Для стабильности установки используются отвесы. Сама машина имеет относительно небольшую массу. |
От того, как называется машина, которая забивает или погружает сваи, напрямую связан и метод заглубления. Основных способов 4:
- ударный метод;
- вдавливание;
- вибрация. ПРимер забивания свай смотрите в этом видео:
- лидерное бурение.
Если фундамент – это основа здания, то свая – это основа фундамента. От того насколько качественный материал будет использован и, как тщательно будет соблюдена технология, зависит качество всего строительства.
Монтаж железобетонных свай
Установка забивных ЖБ свай выполняется с привлечением специальной техники, однако некоторые предварительные работы нужно выполнить. В частности:
заведение сваи в направляющую (скважину или каркас);
калибровка скважины, которая определяет место установки сваи. Глубина (длина) калибровочной скважины составляет 1/3 длины сваи. Аналогом скважины может быть решетчатый каркас, устанавливаемый на поверхности грунта. Задача у них одинаковая – служить направляющей для забивки сваи;
очистка участка от посторонних предметов, насаждений, мусора и т.п.;
нанесение разметки на сваю. Зачастую разметку наносят с шагом в 1 м.п. Наличие метки позволяет контролировать уровень погружения сваи;
проверка вертикальности установки уровнем;
забивка сваи. Существует две технологии погружения свай: со статическим усилием (к оголовку сваи прикладывается увеличивающее давление) или с динамическим усилием (к оголовку сваи прикладывается одинаковое повторяющее давление);
Примечание. Отклонение сваи от вертикальной оси более чем на 1% требует ее корректировки или извлечения с последующей забивкой.
достижение точки проектного отказа. Это точка, после которой свая не заглубляется далее. Точка определяется проектом.
сооружение ростверка. Ростверк устанавливается при необходимости. Причем их существует два вида: ленточный и плитный.
Типы и маркировка железобетонных забивных свай

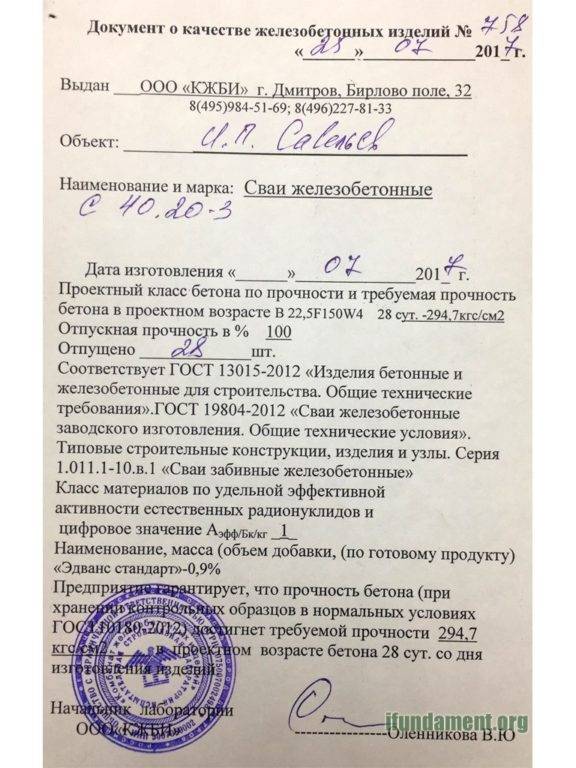

Крупносерийное изготовление железобетонных забивных свай осуществляется по ГОСТу 19804-2012 «Сваи железобетонные заводского изготовления». Предприятия выпускают изделия нескольких типов для использования в различных условиях.
Тип «С», «СН» и «СЦ»
Это сваи без полости в теле, которые имеют квадратное сечение размером от 150х150 мм. Максимальная длина изделия зависит от размеров сечения. Забивные железобетонные сваи квадратного сечения изготавливаются методом заливки бетона на каркас, при этом у опор:
- тип «С» – каркас выполнен из ненапрягаемой арматуры с поперечным армированием ствола;
- тип «СН» – каркас с поперечным армированием изготавливается из напрягаемой арматуры;
- тип «СЦ» – каркас без поперечного армирования имеет напрягаемую арматуру в центре.
Если требуется опустить опоры на большую глубину, применяются составные конструкции. Составные железобетонные забивные сваи имеют закладные металлические детали для стыковки и надежного крепления, они маркируются ССВ (верх) и ССН (низ).
Цельные опоры квадратного сечения – наиболее распространенный тип забивных свай. Они могут использоваться практически на любых грунтах.
Тип «СП»
Опоры данного типа имеют квадратное сечение и круглую полость в стержне. Такая конструкция позволяет уменьшить вес изделия. Для изготовления используется бетон класса прочности В22,5 (М300), каркас из обычной или напрягаемой арматуры (в последнем случае к маркировке добавляется литера «Н»).
Типы «СК» и «СО»
Это опоры круглого сечения, которые могут выпускаться с открытым или закрытым нижним концом. Наконечники из листовой стали упрощают погружение свай в грунт. Изготавливаются опоры путем заливки бетоном пространственных конструкций из арматуры.
Сваи «СК», диаметром от 400 до 800 мм, применяются так же, как и опоры квадратного сечения. Помимо обычных, выпускаются составные сваи, они снабжены специальными замковыми элементами из листовой стали для крепления между собой.
Сваи «СО» представляют собой тонкостенные оболочки диаметром до 1600 мм. После установки опоры полость внутри нее заливают бетоном. При маркировке железобетонных забивных свай «СО» с усиленным каркасом добавляют литеру «У».
Тип «СД»
Это сваи-колонны для строительства одноэтажных или двухэтажных построек. Они имеют квадратное сплошное сечение 200х200 или 300х300 мм и снабжены консолями, которые служат опорами для кровельных или фундаментных балок, перекрытия второго этажа.
Сваи маркируются в зависимости от конфигурации:
- «1СД» – двухконсольные, для установки по крайним осям постройки;
- «2СД» – для установки по средним осям постройки.
Сваи-колонны не подходят для применения на грунтах со слабой несущей способностью.
Устройство фундамента из забивных свай
Для начала выполняются подготовительные работы, такие как расчистка участка от мусора и излишней растительности, доставка материала и необходимых инструментов, работы по разметке участка.
Разметку поля нужно производить в соответствии с проектом, который должен быть создан заранее. Размечают рулеткой и с использованием приборов геодезического направления. Те места, куда должны будут вбиты сваи, нужно пометить кольями, на которых написаны номера свай.
После произведенных мероприятий можно приступать к непосредственной забивке свай в грунт. Выполняются такие работы при помощи тяжелой техники, о которой нужно заранее позаботиться.
Рассмотрим более подробно технологию забивания отдельно взятой сваи:
- Техника перемещается в удобное для забивания место.Свая при помощи подъемной техники выставляется строго вертикально на отмеченном месте так, чтобы оголовок смотрел вверх.После, ударный молот опускается и начинается забивка, которая вначале идет в темпе погружения, равном 1 метру, а потом по 0,1 до того момента, пока свая не установиться на твердом грунте и не пойдет дальше.
Важно!При каждом ударе молота нужно замерять уход сваи в почву и вычислять несущую способность отдельного элемента, чтобы в дальнейшем не было проблем при строительстве. На этом этапе предупреждаются такие неприятные моменты, как попадание камней под сваю, так как они могут дать ложное представление о том, что свая достигла нужного уровня, что при дальнейшей эксплуатации скажется на качестве строения. На этом этапе предупреждаются такие неприятные моменты, как попадание камней под сваю, так как они могут дать ложное представление о том, что свая достигла нужного уровня, что при дальнейшей эксплуатации скажется на качестве строения
На этом этапе предупреждаются такие неприятные моменты, как попадание камней под сваю, так как они могут дать ложное представление о том, что свая достигла нужного уровня, что при дальнейшей эксплуатации скажется на качестве строения.

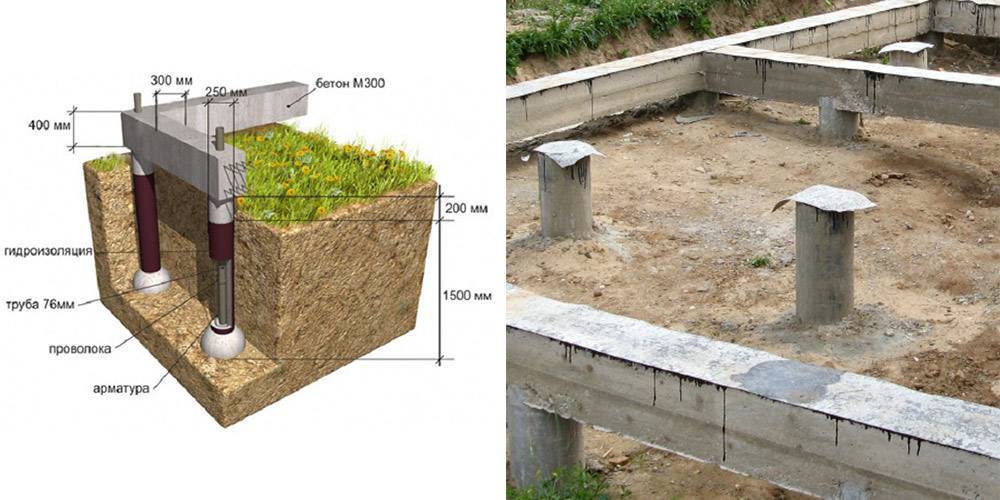

- После того, как забиты все сваи, нужно срезать оголовки под один уровень.Если необходимо обустроить ростверк, то нужно смонтировать опалубку, равную ширине фундамента.Внутрь вкладывается арматурный каркас.Вся конструкция заливается бетоном высокой марки и оставляется до полного затвердения и набора крепости.
Производство железобетонных свай
Какой фундамент лучше — свайный или ленточный
Ленточный фундамент прост и надежен для любой, даже самой громоздкой постройки, и его применяют на различных грунтах.
По сути это замкнутая часть и опора всех стен здания, и она погружена в грунт на заданную глубину.
Такой фундамент может быть изготовлен из следующих материалов:
- Кирпич.
- Камень.
- Фундаментный блок.
- Комбинированный способ.
- Монолит из железобетона.
Последний способ наиболее распространен.
Плюсы:
- Надежность.
- Прочность.
- Отличные эксплуатационные показатели.
- Высокая устойчивость к нагрузкам. Лента выдерживает нагрузки, превышающие вес здания.
- Малый объем земляных работ.
- Всесезонность обустройства.
- Большой срок службы.
Присутствуют и некоторые минусы, свойственные любым конструкциям:
- Большой собственный вес.
- Возможно образование трещин или даже перелома фундамента в случае появления давления в определенной точке.
- Немалые материальные затраты.
- Велика трудоемкость работы.
Оба вида основания – как свайное, так и ленточное имеет свои достоинства и недостатки, и сделать правильный выбор можно только исходя из конкретных условий.
Выбирать следует, прежде всего, исходя из гидрогеологической ситуации на данном участке, сезонными изменениями грунтовых вод, типом рельефа и многими другими факторами. Исходя из всех параметров, и их сочетания осуществляется оптимальный выбор.
ТОП заводов-производителей
Винтовые: плюсы, минусы, область использования
Винтовые сваи представляют сбой металлические изделия с толщиной стенки не меньше 4мм. Нижняя часть свай оснащена лопастями и острым концом, что позволяет ввинчивать конструкцию в любой грунт, кроме скалистых пород.
Преимущества винтовых опор:
- возможность монтажа своими силами с применением рычага;
- высокая скорость строительства;
- не требуется предварительная подготовка участка;
- возможность монтажа при любых погодных условиях;
- доступная цена изделий;
- ремонтопригодность с возможностью повторного использования;
- прочность и устойчивость фундамента;
- широкий ассортимент товарных предложений на отечественном рынке.
К недостаткам технологии относятся:
- склонность металла к разрушению под действием коррозийных процессов;
- в процессе монтажа некачественное гидроизоляционное покрытие может стереться;
- трудности при обустройстве подвальных помещений.
Область применения винтовых труб:
- Строительство малоэтажных сооружений из кирпича, дерева, пеноблоков, бетона.
- Укрепление существующих фундаментов.
- Конструирование рекламных щитов и элементов ландшафтного декора.
- Возведение легковесных построек сельскохозяйственного и промышленного назначения.
- Стройтрестов заборов, гаражей, беседок.
Плюсы и минусы
К достоинствам забивных свай следует отнести:
Возможность использования на всех типах грунтов, исключая скалистые. Опоры способны выдерживать значительные нагрузки. Срок службы свай превышает период эксплуатации дома. Технология производства позволяет стволам переносить не только вертикальные, но и горизонтальные воздействия подвижных слоев грунта
Это особенно важно при большой глубине погружения. Установка свай занимает немного времени
Объемы земляных работ или использованного строительного материала невелики. Возможность производить работы в течение всего года в любых условиях.. Недостатками следует считать:
Недостатками следует считать:
- Отсутствует возможность создания подвалов, цокольных этажей и прочих заглубленных помещений.
- Необходимость использования специальной техники.
- Значительные неудобства при погружении для жителей близлежащих домов.
- Имеется опасность нарушения режима работы фундамента соседних зданий при слишком плотном приближении строительства.
ВАЖНО! Сложности с обустройством подвалов в большей степени являются следствием неготовности грунта, а не типом основания. Даже при отсутствии помехи в виде опор, строительство подземных помещений вызывает непреодолимые затруднения из-за высокой пучинистости, обводненности или неустойчивости грунтов
Размеры и расчет
Процесс изготовления
Сваи изготавливают на заводах, с соблюдением определенной технологии, контролируемой ГОСТ 19804-91. Некоторые умельцы делают железобетонные столбы самостоятельно, однако отклонение от правил в лучшем случае приведет к разрушению сваи в процессе погружения. В худшем – после того, как будет построено здание. Поэтому даже при самостоятельном изготовлении, если это так уж необходимо, следует руководствоваться все тем же ГОСТом. Хотя гораздо проще и быстрее приобрести готовую и заведомо качественную продукцию.
Сваи квадратного сечения
Наиболее востребованы в строительстве сваи в виде небольших квадратных столбов со стороной 150 мм или 200 мм и длиной 3, 4 и 5 метров. Процесс изготовления можно поделить на два этапа. Сначала на специальных станках натягиваются и фиксируются арматурные жилы для нескольких столбов. Все это делается в горизонтальной плоскости. Затем на дорожку с натянутой арматурой устанавливается оборудование, которое формирует вокруг металлического каркаса бетонную смесь нужной формы и размера.
Сваи круглого сечения
Железобетонные трубчатые сваи изготавливают с помощью специальных центрифуг в заводских условиях, либо на полигонах. Сваи, изготовленные при помощи центрифуги имеют ряд преимуществ:
- высокое качество;
- быстрое изготовление;
- небольшая масса;
- преимущество при транспортировании;
- при погружении имеется возможность наращивания сваи.
Стыковка секций фланцевая, при этом используется сварка стержней арматуры, с последующим скреплением в месте стыка с бетоном. При стыке арматуры с использованием сварочных работ, дополнительного расхода стали не требуется. Такой способ стыковки может использоваться при сборке сваи на стеллажах. Железобетонный или стальной башмак устанавливается в самом низу сваи. При стальном наконечнике, его внутренняя полость заполняется бетоном. В случае необходимости, в наконечнике предусматривается отверстие для подмывной трубы. Трубчатые сваи погружают с открытыми концами.
Особенности деревянного забивного фундамента
Деревянные забивные сваи используются в тех случаях, когда подошва фундамента располагается ниже залегания грунтовых вод.
Деревянные сваи чаще всего имеют ширину сечения от 25 до 30 см, а погружение в почву может достигать 12 метров. Конец, который погружается в почву, обязательно должен быть заострен. Если фундамент возводится на плотной почве, на заостренный конец надевается колпачок из стали. Наземная часть столба оформляется под наголовник или стальной бугель.
Забивной фундамент на деревянных сваях.
Различают три вида забивных деревянных свай.
- Одиночные. Классические деревянные столбы, которые монтируются по одному.
- Пакетные. Свая представляет собой несколько брусьев (обычно 3 или 4 шт.), составленных вместе.
- Сваи из клееного бруса. Основное достоинство этого вида – возможность изготовить свайный столб любой длины. Технология изготовления клееного бруса заключает в себе склеивание высушенных и строганных досок. Для работы применяются био- и водостойкие клея, что повышает долговечность и эксплуатационные характеристики изделия.
Заглубление деревянного столба должно проходить на глубину не менее 1,2 метра. Обязательно учитывается уровень промерзания грунта – свая погружается ниже ее как минимум на 0,5 м.
Достоинства и недостатки деревянного забивного фундамента
К достоинствам деревянных основания относят:
- экологичность;
- способность к восстановлению прежних свойств после некоторого давления;
- простоту монтажа;
- невысокую стоимость.
Размеры и расчет
Обеспечить надежность фундамента позволяет точный расчет количества свай, диаметра их сечения и длины. При строительстве жилого дома в зависимости от типа почв используются железобетонные сваи с сечением 150-250 мм длиной от 3 до 10 м. Как известно, сваи должны опираться на твердые слои грунта – от этого зависит их длина.
Путем бурения геологической скважины устанавливаются особенности почвы, и определяется глубина залегания твердых слоев. Для расчета количества опор нужно знать массу дома. Например, глубина залегания твердых слоев на суглинистых почвах в среднем составляет 3,5 м, поэтому длина свай будет составлять 4 м.
Для подсчета веса дома нужно знать, сколько весит 1 куб. м материала, из которого он построен. В нашем случае это лиственница, 1 куб. м которой весит около 800 кг (узнать этот параметр позволяет специальная таблица, которую можно найти в свободном доступе для разных стройматериалов). Общая площадь дома – 60 кв. м. Общий вес объекта вычисляется произведением этих показателей. В итоге получается 50 тонн.
К этому весу следует прибавить массу ростверка, перекрытий, отделочных и прочих материалов. Вычисляя по объему, получаем еще 80 тонн. Следует прибавить 10 тонн на мебель и оборудование, используемое в доме при эксплуатации.
Сложив получившиеся показатели, получается 140 тонн. Около 30% от веса закладывается дополнительно для прочности, поэтому общий вес дома получится равным 182 т.
Свая длиной 4000 мм в зависимости от типа почв выдерживает нагрузку в пределах 10-40 тонн. Если взять усредненное значение в 20 тонн, то на строительство деревянного дома площадью 60 кв. м потребуется 9 свай.
После того как проведены расчеты, составляется схема забивки свай. Они обязательно должны приходиться на углы зданий, в местах пересечения несущих элементов.
Сечение сваи также определяет ее прочностные и несущие способности. Например, свая с сечением 150х150 мм рекомендована для сезонных построек, бань. Аналог с сечением 200х200 мм может применяться под строительство одноэтажных деревянных или каркасных домов. Для более внушительных объектов в 2-3 этажа, а также выполненных из строительных блоков или кирпича, требуются опоры с сечением 300х300 мм.
О видах
Железобетонные забивные сваи бывают нескольких видов:
- квадратного сечения;
- квадратного сечения с круглой полостью;
- круглого сечения и сваи-оболочки;
- сваи-колонны;
- сваи-столбы.
Рассмотрим каждый из этих видов более подробно.
Сваи квадратного сечения
Являются наиболее востребованными. Могут иметь сечение 20х25 или 40х40 сантиметров. В длину могут достигать двенадцати метров. Сваи такого вида контактны с грунтами любого вида. Больше того, их даже применяют при работе с текучими грунтами, но при этом после забивки сам столб должен возвышаться над линией грунта не более, чем на два метра.
Однако эксперты отмечают, что опорная основа свай должна опираться на несущий слой грунта повышенной плотности. А размещать столбы на вечномерзлом грунте, торфяниках и на илистой почве. Также квадратные сваи не используют для возведения гидротехнических сооружений.
Сваи квадратного сечения с круглой полостью

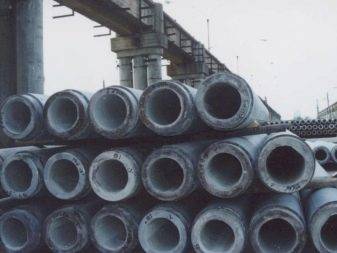

Являются самыми дешевыми видами среди прочих забивных свай. Применяют их практически так же, как и обычные квадратные сваи. Но при этом они имеют меньшую жесткость. Ввиду того, что этот вид свай внутри полый, их нельзя применять при сильных изгибающих нагрузках. Армирование у полых свай продольное и может выполняться как с предварительным напряжением, так и без него.
Сваи круглого сечения и сваи-оболочки
Представляют собой конструкции, диаметр которых колеблется от 80 до 300 сантиметров. Они бывают цельными или составными. У составных моделей длина может достигать сорока восьми метров. У свай-оболочек нижняя часть открыта. За счет этого при погружении столба полость заполняется грунтом. Это позволяет увеличить несущую способность свайного элемента.
Сваи-оболочки используются для наземного строительства в сейсмически опасных районах, где фундамент будет подвергаться сильному воздействию.
Сваи-колонны и сваи-столбы
Сваи-колонны практически ничем не отличается от обычных свай с квадратным сечением. Главное их отличие заключается в том, что в грунт они погружаются не полностью. Верхняя часть остается на поверхности и используется в качестве опорной колонны, которая будет удерживать потолок первого этажа строения. Применять сваи такого вида разрешается лишь на грунтах с нормальными условиями.
А вот сваи-столбы представляют собой цилиндрические конструкции с диаметром в 80 сантиметров. Длина таких свай может достигать двенадцати метров. Сваи-столбы погружают в скважины, которые пробуривают заранее. Их диаметр должен быть больше, чем диаметр самой сваи. Свободное пространство между грунтом и сваей обязательно заполняется бетоном.
Виды
В зависимости от материала, из которого изготавливаются забивные сваи, выделяют несколько видов.
Деревянные. Сваи из дерева обладают наименьшим запасом прочности, используются в частном домостроении под легкие срубы или каркасные дома. В качестве сырья используется лиственница, дуб, кедр и другие твердые породы, отличающиеся устойчивостью к воздействию влаги и смене температур. Конструктивно представляют собой опоры диаметром 20-40 см и длиной 3-8 м, обычно оснащаются стальным наконечником с обвязкой. В зависимости от климата и условий эксплуатации срок службы деревянных свай составляет не менее 50 лет.
- Стальные. Имеют чуть большую несущую способность, но применяются также редко. Как правило, они служат опорой под временные сооружения. Характерной особенностью является наличие конусообразного наконечника. Такая конусная металлическая свая похожа на винтовой аналог, однако не имеет лопастей.
- Железобетонные (ЖБ). Получили наибольшее распространение, в зависимости от размеров могут выдерживать вес в 10-60 тонн, срок службы достигает 150 лет.
ЖБ сваи, в свою очередь, различаются по следующим критериям:
в зависимости от способа армирования бывают с предварительно напряженной продольной арматурой (для песков, текучих песчаных и глинистых грунтов), предварительно напряженным поперечным армированием (для сжимаемых, кроме глиняных, грунтов), продольным армированием без предварительного напряжения (для глинистых, песчаных почв), а также сваи с квадратным сечением и круглой полостью внутри с предварительно напряженной или ненапряженной продольной арматурой;
- по форме различают сваи с круглым, квадратным, тавровым и полым сечением, а также цилиндрические и призматические;
- исходя из особенностей конструкции, выделяют сваи монолитные и сборные (составные);

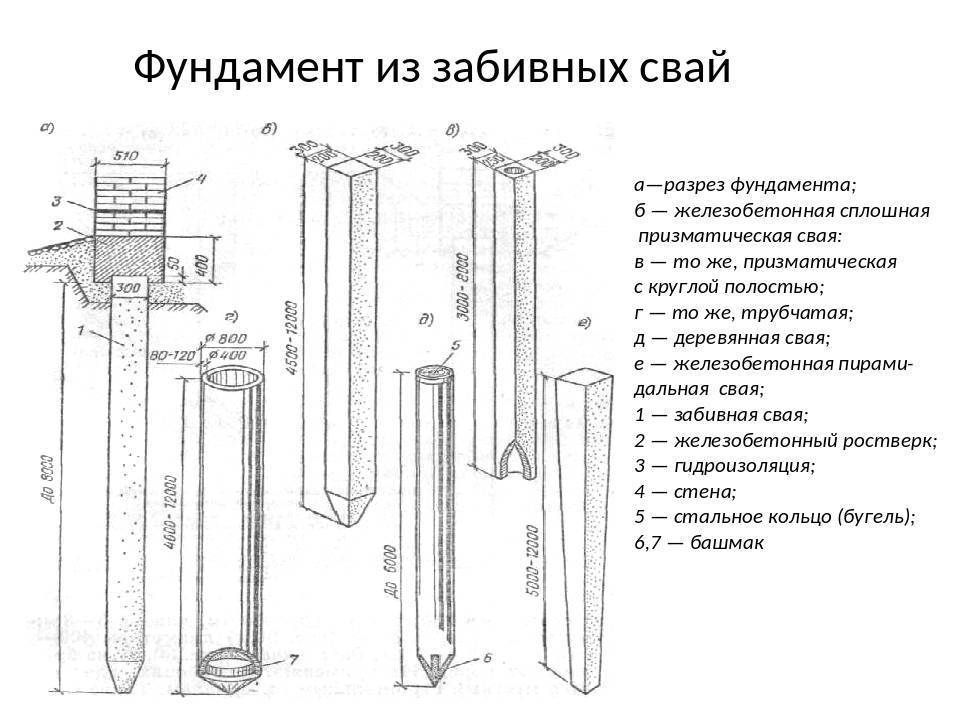

- в зависимости от особенностей пяты – сваи с окованной или полой пятой и появившиеся относительно недавно сваи с уширенным основанием.
Схема забивки свай
Расположение сваи определяется в ходе разработки проекта будущего строения. При этом каждый проект уникален, его разработке предшествует исследование местности (почвы, температурного режима, плотности застройки, наличия подземных коммуникаций, возможность подъезда техники и т.п.). Материал подготовлен для сайта www.moydomik.net
В частном и промышленном строительстве используются следующие схемы установки свай:
- свайный куст (в частном строительстве под колонны, в углах и т.п.);
- свайная лента (в частном строительстве и для линейных сооружений);
- свайное поле (в частном строительстве для очень больших и тяжелых домов, используется в основном в промышленном строительстве для многоэтажных домов).
Согласно СНиП сваи могут быть установлены по одной из трёх схем:
рядовая схема (а) установки свай. Является наиболее простой. Целесообразна для использования при наличии песчаного и гравелистого грунта. Использование данной схемы предполагает монтаж свай по очереди – от первой до последней.
Примечание. Обязательным условием для применения рядовой схемы является наличие несвязанных грунтов. В противном случае, может возникнуть усадка почвы.
секционная схема установки свай (б). Используется в случае необходимости создания свайного поля при наличии на участке плотной почвы. Специфика использования данной схемы состоит в том, что сначала забиваются сваи одной секции, затем пропускается ряд, формируется очередная секция. После того, как все секции будут обустроены, выполняется заполнение пропущенных рядов. Применение схемы позволяет исключить риск уплотнения почвы.
спиральная (в) и (г). Представлена двумя разновидностями. Первая предполагает начало работ с середины свайного куста, вторая с его краёв. Первый способ рекомендован для работы в плотной почве, второй – в нормальной. Использование спиральной схемы обеспечивает равномерное перераспределение нагрузки на почву, что в последствие исключит её подвижки.
Наличие схемы забивки свай (технологическая карта) позволяет организовать работу техники и строительной бригады, за счет чего достигается минимизация времени и средств, а все операции выполняются быстро и четко.
Схема забивки свай (технологическая карта)
Забивные сваи: длина и материал
Изготавливают сваи их различных материалов:
Железобетонные сваи – самый распространенный вид свай.

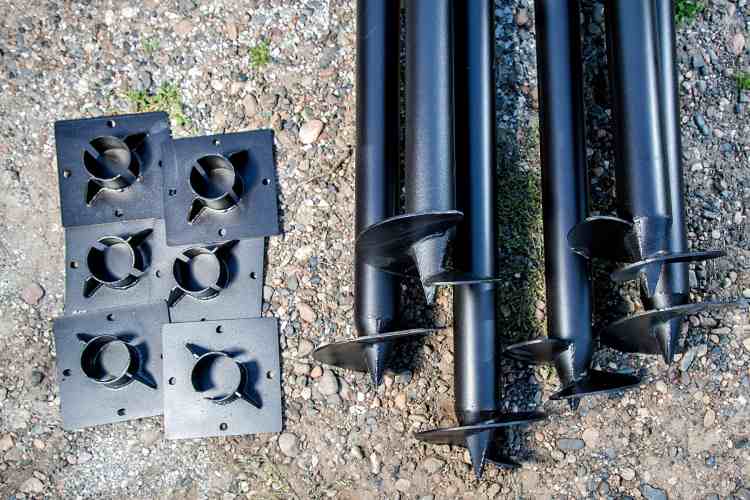

Стальные сваи – как правило, винтовые.
Бетонные сваи
Деревянные – многие свайные сооружения в Санкт-Петербурге еще со времен Петра до сих пор стоят на деревянных сваях.
Грунтовые и комбинированные сваи встречаются редко.
Сваи, погружаемые забивным способом, как правило, не превышают 16 метров
Забивные сваи, длина которых больше – чаще всего погружаются с использованием комплексных методов и в большинстве случаев – составные.Внимание! Определить, сваи какой длины, вида и материала наиболее целесообразно применять на данном участке может только специалист-проектировщик
