Теплый пол водяной – как выбрать способ устройства?

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

Труба PERT В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже, в связи с этим их часто используют. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

• бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
• маркировку;
• сертификат соответствия на продукцию;
• учитывать коэффициент теплового расширения труб;
• стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб:

• 16 мм;
• 17 мм;
• 20 мм.

Наиболее популярные размеры для монтажа 16 и 20 мм.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам.

Расчет размера труб для теплого пола

Для этого, требуется определиться:

• со схемой расположения водяного тёплого пола;
• с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. метров, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

• 15 см. — потребуется 6,7 метров нагревательного элемента на 1 квадратный метр;
• 10 см. — 10 метров.

Кроме того, при расчёте метража трубопрокатных материалов для водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и напольного покрытия. Стандартная формула определения размера контура — обогреваемую площадь в квадратных метрах нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Способы укладки трубопровода

Методика укладки трубы для «тёплого пола» используется в зависимости от материала, из которого выполнено черновое покрытие. Если основание представляет собой бетонную поверхность, то выбирают «мокрый» способ монтажа. Водяной пол в деревянном доме выводят «сухим» способом.

• «Мокрый» способ монтажа предполагает использование бетонной стяжки.
• Основание изолируют от влаги, утепляют.
• По нижнему периметру стен устанавливают демпферную ленту.
• На пол укладывают отражающий экран из фольгированного материала и крепления для трубопровода.
• Магистраль выводят «улиткой» или «змейкой».
• Монтаж с использованием мокрой стяжки для тёплого водяного пола будет легче выполнить своими руками, если использовать перфорированные маты. Они послужат дополнительным утеплителем, подходят для укладки тёплого водяного пола на деревянном покрытии.
• Трубопровод закрывают бетонной стяжкой 8 см.

Бетон изготавливают из щебня, отсева песка, цемента и воды. Чтобы повысить эластичность покрытия в раствор добавляют пластификаторы или фибру из металлических, пластиковых или древесных волокон. Наполнители повысят теплоотдачу бетонного покрытия.

Для приготовления раствор следует соблюдать пропорции:

• щебень 20 мм – 2 ведра (по 10 л);
• отсев 5 мм – 4 в.;
• 1 в. цемента;
• 7 л воды.

При использовании полусухого раствора воды требуется меньше. Смесь должна держать форму при сжатии, не прилипать к рукам. Высыхает мокрая стяжка 28 дней, полусухая 14 дней. Облицовку пола выполняют из любого материала. Чтобы уложить напольную магистраль в бане используют только мокрый способ монтажа.

Существует несколько методик укладки труб для тёплого водяного пола. Черновое основание утепляют, изолируют от влаги.

Далее выполняют монтаж магистрали:

1. на лагах; формируют поверхность из листов ГВЛ; укладывают термораспределяющие пластины; в них располагают трубы; на лагах выполняют обрешётку;
2. на досках; с помощью штробореза на деревянном полу выводят контур для магистрали; укладывают отражающий экран; укрепляют водяной контур;
3. формируют контур из заготовок; используют фанеру или доски;

В загородных домах, не имеющих центрального отопления, устанавливают тёплый водяной пол. Монтаж выполняют своими руками. Необходимо провести все расчёты системы обогрева для отдельных помещений. Для укладки магистрали используют различные способы.

Предпочтительнее закрыть трубопровод бетонной стяжкой, но на деревянном полу сделать это затруднительно, поэтому прибегают к сухому способу монтажа напольной магистрали.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Выбор необходимых устройств и материалов

Задумав смонтировать обогреваемый водой пол собственноручно, хозяин жилья должен вначале просчитать все необходимые материалы и подобрать необходимые комплектующие элементы системы и оборудование. Сюда входят:

• котёл для нагрева теплоносителя;
• насос-нагнетатель (иногда им комплектуется котёл);
• трубы для разводки;
• трубы для обогревающей «змейки» на полу;
• шаровые клапаны, устанавливаемые на входе в котёл;
• коллектор, снабжённый системой регулировки и настройки режима работы;
• различные соединительные элементы для присоединения труб к коллектору и прокладки трассы от котла.

Способы укладки водяного теплого пола

Рассмотрим схему подключения теплого пола. Устройство ТП производят по одной из двух технологий: бетонной (мокрой) или настильной (сухой). Первый вариант предусматривает заливку труб бетонной стяжкой, и в силу своей дешевизны является наиболее популярным.

Второй способ – настильный – обходится несколько дороже, но зато процесс монтажа занимает меньше времени, так как не приходится ждать высыхания бетона. Вместо стяжки формируется настил из прочного материала, в котором и размещаются трубы.

Заливка бетонной стяжкой

При такой технологии ТП приходится дополнительно оснащать распределителями тепла, в качестве которых обычно используются алюминиевые пластины. Для улучшения контакта они прикрепляются к трубам специальными защелками. У наружных стен, где наблюдаются наибольшие теплопотери, пластины укладывают с минимальным шагом, который составляет 150 мм. К середине комнаты шаг увеличивают – здесь он может составлять и 300 мм.

Существует две разновидности настильного теплого пола.

Полистирольный

Настил для такого ТП набирается из полистирольных плит с размерами 1000х300 мм и толщиной 30 мм. Монтаж является предельно простым, так как подрезать плиты пользователю нет необходимости – в них уже имеются пазы для укладки алюминиевых пластин и труб.

Если проект предусматривает покрытие пола линолеумом или керамической плиткой, поверх полистирольного настила нужно уложить влагостойкие ГВЛ толщиной от 10 мм.

Полистирольный настил

Деревянный

В этом варианте настил набирают из полос ДСП с готовыми пазами (модульный настил), либо из реек (реечный). Толщина полос ДСП должна быть не менее 22 мм, а их ширина подбирается в соответствии с расстоянием между трубами и может составлять 130, 180 и 280 мм.

Рейки обычно имеют ширину от 28 мм. И рейки, и модули (полосы ДСП) укладываются с зазором в 20 мм.

Если сверху будет настилаться линолеум, то под него нужно уложить влагостойкие ГВЛ. Паркет или ламинат в такой подложке не нуждаются.

Водяной пол на деревянном перекрытии

Модульный настил применяется при наличии сплошного основания, реечный – при укладке на лаги. Шаг укладки лаг не должен превышать 600 мм (под плитку предельное расстояние составляет 300 мм). Теплоизоляцию размещают между ними, и поскольку нагрузка на нее в этом варианте не передается, можно использовать минеральную вату.

Укладка труб своими руками

Для начала определяют место, где будут располагаться трубы. Сделать это несложно, главное – это придерживаться следующих правил:

• Стелить теплый пол нежелательно в местах, где будет располагаться деревянная мебель, потому что она может легко испортиться, высохнет и деформируется.
• Не следует укладывать трубы только в определенных местах. Дело в том, что если комната не будет полностью прогреваться, то и место с теплой поверхностью не спасет ситуацию.

Если теплая напольная водяная система устанавливается в ванной комнате, то следует учесть тот факт, что это помещение обладает повышенной влажностью, поэтому экономить на количестве линий отопления нежелательно, иначе не будет должного эффекта.

Перед укладкой труб их следует размотать и спиралью уложить на пол. Расстояние между параллельно лежащими линиями должно составлять 30−50 см. Концы труб выводятся к коллектору и к точке слива воды. При помощи перфоратора прикрепляют трубы к напольной поверхности.

Топливо и котел

При выборе котельного оборудования, которое планируется соединить с теплыми полами, нужно учитывать нюансы:

• уровень мощности;
• вид теплоносителя;
• простота пользования котлом;
• простота процесса соединения котельного оборудования с системой теплого пола.

Общая температура в системе должна быть не менее 45 Со. Если проводится подключение к центральной системе отопления, необходимо выбрать оборудование, которое сможет обеспечить температурный режим до 55 Со.

В частный дом можно выбрать типы котлов:

• на твердом топливе. Понадобится выполнить обвязку котельного оборудования, чтобы была возможность сбросить тепло. Кроме того, такие котлы не могут работать в низкотемпературном режиме. Они нагревают воду до 60 С. Если пытаться снизить ее, начнет образовываться конденсат. Он, в свою очередь, приведет к коррозии и снижению эффективности работы;
• на газе. Если дом подключен к газовой магистрали — оптимальный вариант;
• на электричестве;
• автоматические.

Теплый пол от твердотопливного котла

Центральная система отопления

Достаточно редко, но частные дома подсоединяются к центральной системе отопления. Подключение теплых полов напрямую к радиатору связано с рисками. В квартирах необходимо будет получить специальное разрешение на такое подключение. В частном доме такой необходимости нет.

Самый простой способ соединения системы в единое целое — подключение непосредственно к радиатору отопления. Один ее конец подсоединяется к подаче воды, другой к обратке

Стоит обратить внимание и соблюсти правила:

• выбирать нужно автоматический котел, чтобы он мог в автономном режиме проводить регулирование температурного режима;
• площадь отдельного помещения не должна превышать 10 м2;
• стоит получить консультацию специалистов и выбрать насос правильной мощности для обеспечения беспрепятственной циркуляции носителя по систему.

Соединение теплого пола к отоплению

Этот способ монтажа не рекомендуется специалистами из-за основных минусов:

• система устроена таким образом, что носитель сначала попадет в основные трубы, обеспечивающие нагрев помещение посредством радиаторов. В трубы теплого пола он попадет во вторую очередь, движение будет замедленным и полы будут прогреваться плохо;
• при подаче воды в систему с ТЭЦ температура может превышать установленную норму. Это приведет к разрушению финишного покрытия и некомфортным ощущениям в ногах жильцов дома.

Рекомендуется отказаться от самостоятельного монтажа системы теплых полов, если выбран способ подключения к радиаторам. Такая система требует особого внимания, если не учесть часть нюансов и провести присоединение без специального оборудования — возможны протечки.

Способы монтажа водяных контуров

Придумывать способы эффективного монтажа не придется. Специалисты давно выделили наиболее оптимальные — «змейка» и «улитка». Существует много разновидностей популярных способов, их выбор зависит от конфигурации конкретного помещения, длины самого контура и температурного режима. Иногда эффективно комбинировать указанные схемы.

«Змейка»

Самый простой для устройства труб вариант, напоминающий раскладку радиатора. Основной минус такого способа: слишком большая разница в температурах теплоносителя на выходе в систему и на выходе из нее. Это значит, что вторая (отдаленная) часть контура будет отдавать меньше тепла.

Иногда оправдана схема двойного расположения труб в рамках способа.

«Улитка»

Способ укладки, который дает возможность равномерно распределить отдачу тепла по всем уголкам помещения. Но ее сложнее воплотить самостоятельно. Если нет желания и возможности зонировать комнату на более тёплую и прохладную части, стоит использовать способ укладки труб «улитка».

Комбинирование

Чтобы сэкономить трубы и повысить энергоэффективность системы, применяют комбинированный способ укладки: центр комнаты — «улитка», пространство вдоль стен — «змейка». Если правильно провести расчеты и точно уложить все петли, система будет комфортной и равномерной.

Комбинирование теплого водяного пола

Плюсы и минусы водяного тёплого пола

Как и большинство технических решений, водяной теплый пол имеет свои плюсы и минусы. К положительным моментам можно отнести следующие:

• Относительно небольшие денежные затраты при монтаже.
• Элементы системы водяного пола можно упрятать практически под любой тип напольного финишного покрытия (линолеум, ковролин, ламинат, плитка), правда, с разной степенью эффективности теплоотдачи.
• Система обогреваемого водой пола способна заменить привычные радиаторы отопления, в таком случае появляется возможность более эффективного использования жилой площади.
• Автономный вариант такого отопления не страдает от перебоев в подаче электроэнергии.
• Напольное отопление позволяет наиболее равномерно распределять тепло по помещению, благодаря чему можно сэкономить до 30% тепловой энергии, а в помещениях с очень высокими потолками (более 3 м) и вовсе до 50%.
• Устройство теплого водяного пола позволяет его эксплуатировать как автономно, так и с подключением к имеющейся в доме отопительной системе (котловое отопление).

Но ради объективности нужно указать и недостатки подобных систем:

• При подключении к центральной отопительной системе становится невозможным регулировать отопление, но даже и при автономном подключении такая возможность ограничена.
• Если вовремя не обнаружить повреждения труб, то затопление помещения практически неизбежно.
• По действующему российскому законодательству запрещена модернизация и самовольное изменение схем инженерных коммуникаций в квартирах с центральным отоплением, т. е. о подключении водяного теплого пола к системе отопления можно думать лишь в случае автономности последней.

Материалы для установки теплого пола

Многие интересуются, что нужно для теплого водяного пола, какие стройматериалы, комплекты, инструменты и вспомогательные элементы могут пригодиться для монтажа и подключения устройства.

Необходимо приобрести утеплитель и фольгированную подложку

Помимо самой системы, вам понадобятся некоторые материалы для теплого водяного пола. Нужен будет распределительный шкаф, где подключается конструкция и заводятся основа и обратка, набор клапанов и заслонок для стравливания воздуха, а также соединительные трубы подключения. Для запуска работы устройства необходим газовый котел или бойлер. Обычно список необходимых материалов для оснащения санузла водяной термосистемой выглядит следующим образом:

• комплект системы теплого пола;
• утеплитель;
• фольгированный карбоновый полиэтилен;
• лента амортизации или демпферная;
• гидроизоляционный материал.

Грамотный монтаж термосистемы займет значительное время и будет довольно трудоемким. Однако это поможет избежать проблем с функционированием конструкции в дальнейшем. Если все сделано по правилам, вам не будут угрожать протечки из системы отопления в полу во время ее эксплуатации.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

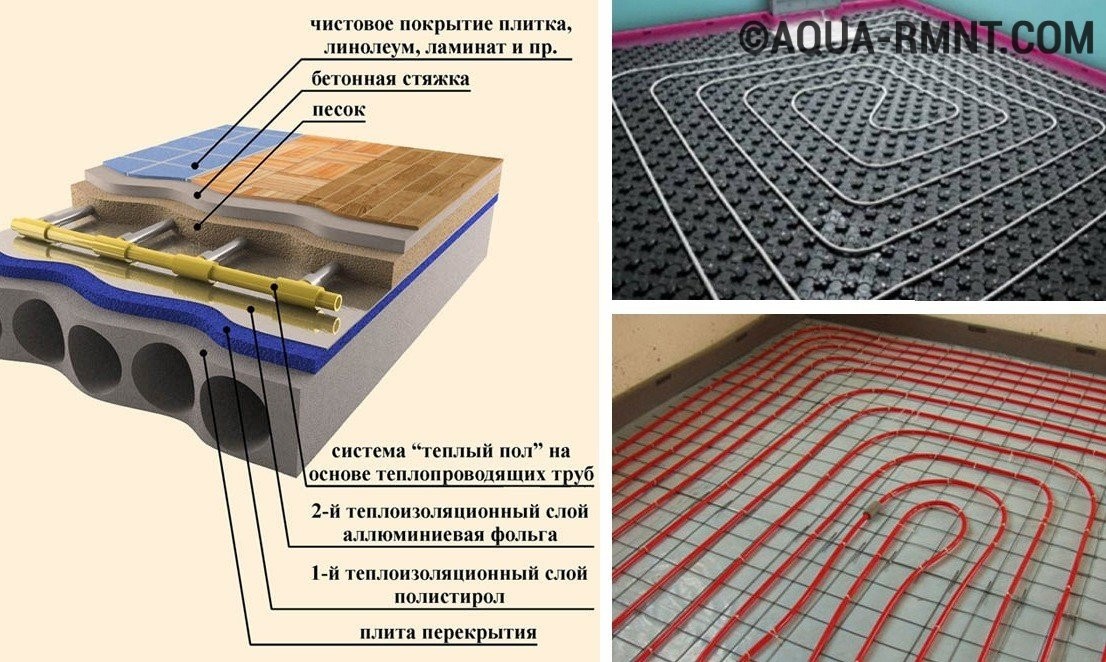

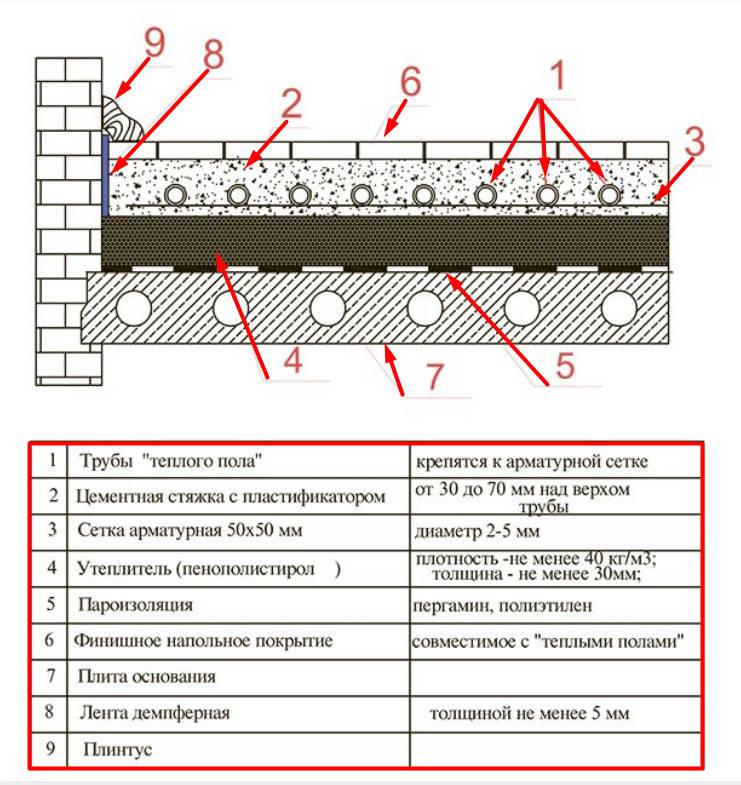

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Насос для водяного теплого пола

Необходимую степень циркуляции воды в системе может обеспечить только насос. В выпускаемых сейчас газовых и электрических котлах обычно имеется встроенный насос, которого хватает для отопления стандартного двухэтажного жилого дома.

Но если отапливаемая площадь превышает 150 кв. м, то потребуется установить дополнительные насосы возле отдалённых коллекторных шкафов.

Если используется несколько коллекторных шкафов, то на магистральной подаче воды ставится разветвитель, а за ним – сужающиеся переходники. Это нужно, чтобы вода по системе распределялась более равномерно.

Запорные клапаны ставятся непосредственно на выходе и входе в котёл. Благодаря им котёл легко отключить на время профилактики, ремонта, при этом не придётся сливать из системы весь теплоноситель.

Выбор и укладка труб

Мы выбрали, каким способом будет происходить монтаж тёплого пола, теперь нужно определиться какие именно трубы использовать и как их уложить, чтобы комната равномерно прогревалась.

Для монтажа тёплых полов традиционно используют трубы трёх видов:

• металлопластиковые – наиболее популярный вариант, просты в установке, долговечны, недороги, при монтаже используют фитинги;
• из сшитого пропилена – неудобны в работе, так как при нагревании выпрямляются, самая низкая долговечность (порядка 50 лет), наиболее дешёвый вариант, при монтаже используется специальный сварочный аппарат;
• медные – самые дорогие и самые долговечные, если выбрать их, то до конца жизни не придётся беспокоиться о замене, монтируются фитингами.

Для того, чтобы помещение качественно и равномерно прогревалось трубы необходимо правильно уложить. При укладке есть три общеприменимых способа:

• змейка – трубы укладываются параллельно, данный способ самый простой, но он подходит только для небольших помещений, так как на входе и выходе образовывается заметный перепад температур;
• улитка – трубы укладываются по спирали, хорошо подходит для больших помещений равномерно их прогревая, нельзя использовать в помещениях меньше 10 кв. м.;
• комбинированный – по краям делают змейку, а в центре улитку, так удаётся снизить теплопотери в больших помещениях.

Для качественного функционирования системы водяного тёплого пола Вам понадобится двухконтурный котёл отопления и водонагнетатель, с помощью которого вода будет циркулировать по трубам.

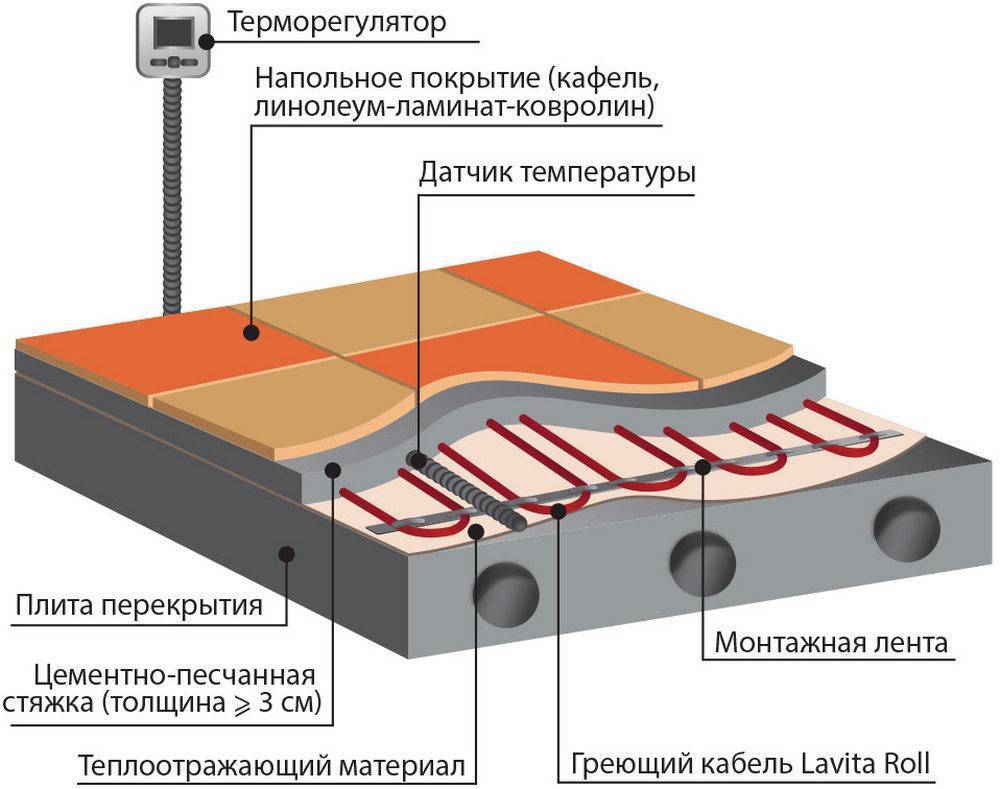

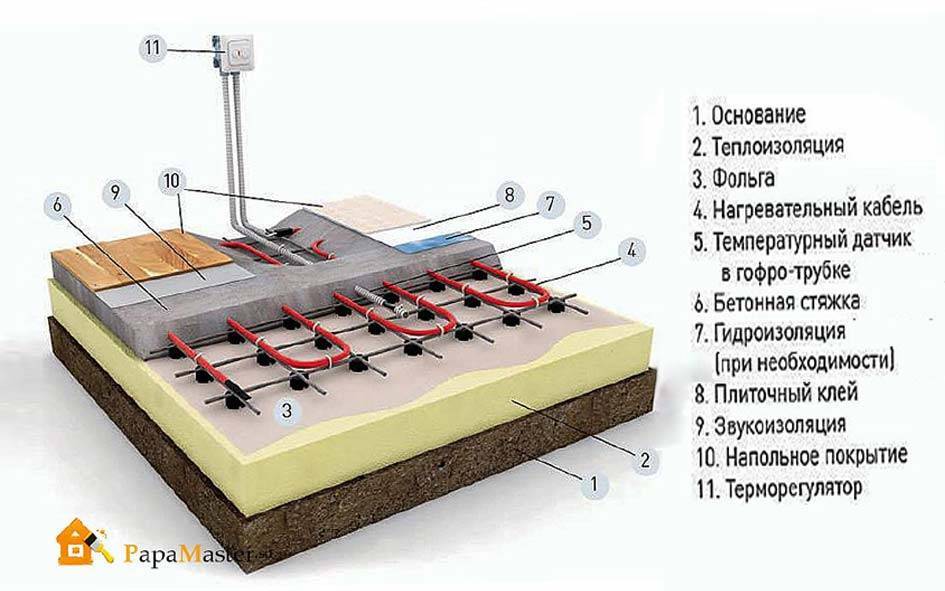

Электрические нагреватели в водяных полах используются редко, с их помощью чаще обустраивают электрические тёплые полы, так как это проще и дешевле.
