Тротуарная плитка полностью своими руками (укладка и отливка) – целесообразность, материалы, технология

Полимерпесчаная плитка производство

Изготовление полимерпесчаной плитки – это особый технологический процесс, освоив который каждый желающий может начать прибыльный бизнес. В состав полимерного материала входят три компонента.

1. Дробленые отходы пластиковых бутылок, являющиеся связующим звеном и занимающие ¼ часть общего объема смеси.

2. ¾ объема занимает песок – это основной наполнитель.

3. Неорганические красители.

Поскольку песок выступает здесь главным элементом, к его качеству предъявляются высокие требования. Хороший песок имеет среднюю зернистость, в нем отсутствуют какие-либо примеси, поскольку фракцию тщательно просеивают, затем промывают и подвергают прокаливанию.

Сами же бутылки не требуют очищения и сортировки. Допускается небольшое добавление отходов из полиэтилена, пластиковых ящиков. Но эти компоненты не должны превышать 1/3 состава.

Изготовление полимерпесчаной плитки может осуществляться несколькими технологиями.

· Вибролитье с добавлением в смесь пластификаторов.

· Вибропрессование сухой субстанции.

Первые два способа позволяют производить тротуарное покрытие с низкой пористостью. Если при горячем прессовании в смесь добавляются пластификаторы, плитка получается очень качественной.

Цена тротуарной плитки из пластиковых бутылок зависит от технологии, которую применил производитель.

Этапы изготовления

  1. Пластиковые бутылки измельчаются в крошку.
  2. Сырье смешивается с песком, красителями и пластификаторами.
  3. Полученный композит подвергают термической обработке при температуре 250 ℃.
  4. Размягченную субстанцию помещают в формы и прессуют.
  5. После застывания готовые плитки упаковывают в связки и отправляют к месту сбыта.

Необходимое оборудование

Первое, что потребуется для налаживания производства тротуарной плитки из пластиковых бутылок – экструдер для измельчения вторсырья. Еще необходимо приобрести плавильный агрегат и формующий пресс.

Расплавленный полимер обволакивает песок, масса становится однородной и вязкой. Экструдер выдавливает ее, а оператор отрезает необходимый размер и укладывает в форму. Небольшое производство не предполагает большого числа рабочих, которым придется платить зарплату.

Пошаговая инструкция укладки тротуарной плитки своими руками

При кажущейся простоте укладки плитки или брусчатки своими руками это на самом деле процесс, который требует к себе особого подхода. Поэтому знание нюансов поможет провести монтаж правильно.

Фото  Описание работ
Снимается дёрн с площадки, на которую будет укладываться тротуарная плитка.
Выставляются бордюры, которые будут формировать границы тротуара или площадки. Они устанавливаются на песчано-цементную смесь. Обязательное условие – выставление каждого бордюра по горизонтали, для чего используется длинное правило.
Укладка тротуарной плитки производится на песок, поэтому надо заполнить пространство между бордюрами этим сыпучим материалом. Песок надо обязательно хорошо утрамбовать

Обратите внимание, что толщина наносимого слоя должна заполнять собой пространство так, чтобы оставалось место для укладки плитки по высоте вровень с бордюрами. Теперь готовится смесь из песка и цемента в соотношении 1:5, которая засыпается поверх песчаной подушки

На неё и будет укладываться тротуарная плитка. Этот слой надо выровнять и утрамбовать, чтобы исключить проседание плитки.

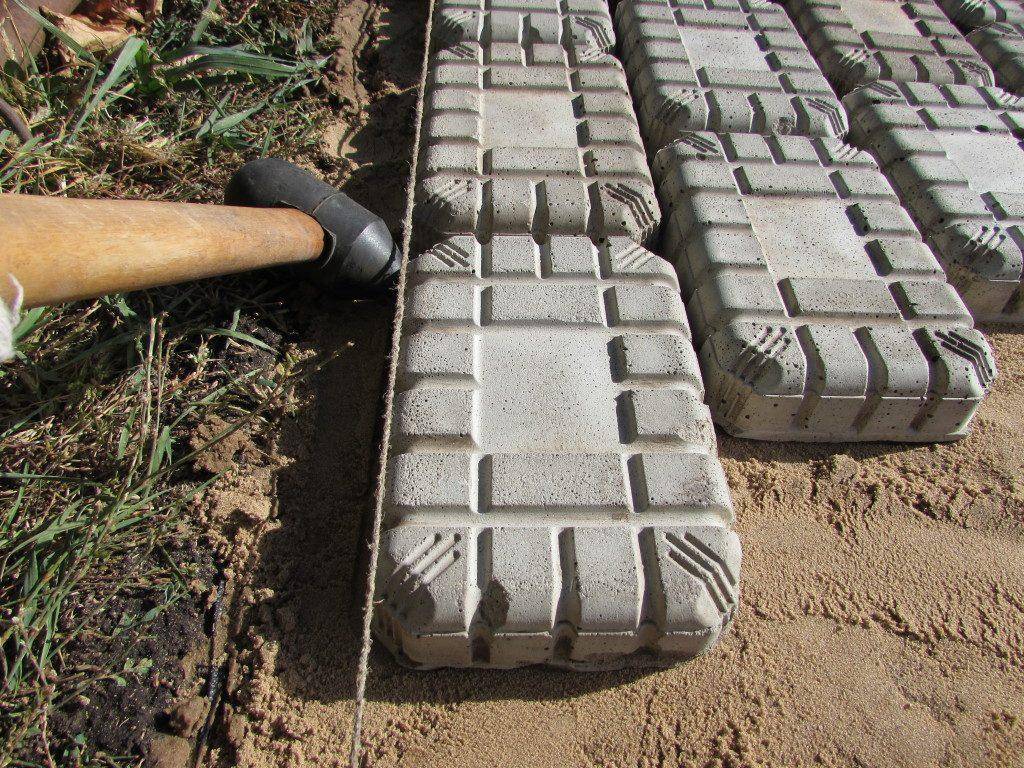

Можно начинать укладку. Лучше это делать с угла площадки.
Положили плитку, постучали по ней киянкой, чтобы придавить настил.
Обязательное условие – проверять каждый уложенный элемент на горизонтальность. Для этого используется строительный уровень.

Таким образом, собирается вся площадка или тротуар, обязательно все элементы настила проверяются уровнем между собой.

Предлагаем также ознакомиться с видео – как правильно надо проводить укладку тротуарной плитки.

И ещё два момента:

  1. Если есть возможность, то уложенный материал надо утрамбовать, используя вибростол.
  2. Между элементами надо просыпать смесь из песка и цемента в соотношении 1:1, которая заполнит собой зазоры между плитками. Это придаст устойчивость всей конструкции.

Альтернативная технология

Сегодня можно решить задачу отделки тротуаров и площадок более простым способом. Для этого придётся приобрести специальную форму, состоящую из нескольких ячеек, формирующих тротуарную плитку. В данном случае речь не идёт о вибролитье, потому что заливка раствора производится по месту установки плиток. То есть, прямо на дорожках или площадках. Но эта технология укладки тротуарной плитки также относится к категории «своими руками», потому что сами элементы будут заливаться непосредственно хозяином участка.

Опалубка, которая продаётся именно для данной технологии, не определяет размеры тротуарной плитки, потому что здесь огромнейший ассортимент в плане разнообразия форм. Чтобы вы поняли, о чём идёт речь, посмотрите на фото. Хотя надо отдать должное, что ячейки могут быть и геометрическими фигурами: прямоугольниками, овалами, кругами и прочими.

Сама же технология в плане подготовки проводится точно так же, как это было описано выше с укладкой готового изделия. То есть, подготавливается основание из песка, устанавливаются бордюры. После чего форма укладывается по месту, выравнивается, и в неё заливается цементный раствор. Через два дня производится расформовка. Как видите, на высыхание уходит два дня, а значит, для увеличения скорости проведения работ придётся приобрести несколько форм.

Формы для заливки тротуарной плитки.

Их можно приобрести в магазине. Вот ориентировочная долговечность форм по количеству отливок в зависимости от материала, из которого они сделаны:

• полиуретан – до 100;

• пластик – до 250;

• резина – до 500.

Примечание: несмотря на быструю изнашиваемость, полиуретан хорош тем, что легко формуется, поэтому дизайнерам, создающим собственные изделия он наиболее интересен. А двухкомпонентные полиуретановые составы сейчас приобрести не проблема. Но не стоит забывать, что для отливки достаточного количества плитки понадобится не один десяток одинаковых форм, в противном случае этот процесс затянется весьма надолго.

Перед заливкой цементной смеси формы желательно смазать, чтобы застывшая отливка из них легче вытаскивалась. Специальная эмульсия для этих целей встречается в продаже, но её проще приготовить самостоятельно в соответствии со следующей рецептурой:

• 3 литра подогретой воды;

• стакан моторного масла или отработки;

• 50-60 мл жидкого мыла.

Хорошо размешанное средство наносится кисточкой тонким слоем на внутреннюю поверхность формы, стараясь не допускать лужиц на её дне.

Необходимые инструменты и материалы

Поэтапное изготовление тротуарной плитки

Принцип метода

Заливка массы

Прежде чем приступить к заливке, требуется подготовить качественный и достаточно пластичный бетонный раствор.

Оптимальным является состав на основе:

  • одной части цемента М400;
  • 2,2 части мелкозернистого песка;
  • примерно 0,6% пластификаторов;
  • 4% красящих пигментов;
  • 0,35 части чистой воды.

Дозировка пластификатора, как правило, подбирается строго индивидуально, в соответствии с прилагаемой производителем инструкцией.

Процесс самостоятельного приготовления бетонной смеси несложный, и включает в себя следующие этапы:

  • в бетономешалку засыпается цемент и песок, после чего смесь тщательно перемешивается;
  • добавляется необходимое количество красящих пигментов;
  • заливается 2/3 части от общего объёма воды;
  • заливаются пластифицирующие добавки.

На заключительном этапе перемешивания бетонного раствора при необходимости добавляется ещё вода. Заливка чаще всего осуществляется в специальные смазанные силиконовые формы или пластиковые контейнеры. При необходимости можно выполнить своими руками многоразовую деревянную опалубку.

В последнее время всё чаще практикуется послойная заливка цветной плитки, что целесообразно с экономической точки зрения, но характеризуется высокой трудоемкостью и необходимостью использования двух бетономешалок для одновременного замешивания растворов.

№5. Оборудование

Как сделать самостоятельно

Плиточные покрытия в домашних условиях можно изготавливать не только различного цвета или формы, но и с различной степенью прочности.

Существует два способа производства изделий:

Способ производства более затратный. Растворы по его технологии уплотняются вибропрессом. Для сушки заготовок используют специальные камеры. Полученная таким образом тротуарная плитка имеет повышенную степень износоустойчивости. Используют её для укладки в местах с интенсивной нагрузкой. Стоимость таких изделий выше литых плит примерно на 20%.

Способ производства тротуарной плитки наименее затратный. Растворы заливаются в формы уплотняются в них с помощью вибрации. После этого их размещают на 2-3 дня для сушки на стеллажах. Изготовленные по этой технологии изделия уступают по прочности вибропрессованной тротуарной плитки.

Вибропрессованные изделия имеют более плотную структуру, усиливающую их степень влагоустойчивости. К их недостаткам относят ограниченный выбор цветов и форм. Если сравнить внешний вид изделий, изготовленных по разным технологиям, более привлекательный вид имеет виброплитка, но в ходе эксплуатации она быстро его теряет из-за низкой степенью износостойкости.

Формы для розлива растворов

Для отливки изделий делаются матрицы нужной формы. Они бывают:

  • Пластиковые. Рабочий ресурс – 800 циклов заливки растворов. Используются для производства плитки простой формы.
  • Силиконовые. Рабочий ресурс форм – 50 циклов заливки растворов. Используются для изготовления плитки сложной формы. Минусом силиконовых форм является то, что они расширяются при заливке раствора. Это искажает геометрию готовых изделий.
  • Полиуретановые. Их хватает на 100 циклов заливки растворов. Главный недостаток – высокая стоимость.

Технология изготовления форм

Работы начинаются с изготовления опалубки.

Делается она обычно в форме прямоугольного короба формы с габаритными размерами:

  • длина – 30 мм;
  • ширина – 20 мм;
  • высота – 12-15 мм.

На дно короба укладывается плитка с фактурной поверхностью и заливается специальным раствором для отливки форм. После застывания матрицы освобождаются от опалубки.

При изготовлении форм для тротуарной плитки необходимо помнить о том, что готовые изделия должны иметь толщину 30-60 мм.

Для изготовления опалубки используют обрезки фанеры и досок. Она может служить в качестве формы для производства прямоугольной или квадратной формы большого размера. Небольшую плитку с фактурной поверхностью лучше делать в силиконовых, полиуретановых или пластиковых формах. В качестве растворов для отливки форм используют двухкомпонентный компаунд.

В торговле можно найти несколько типов таких составов для отливки форм. В их числе:

«Силагерм 5035»

Полиуретановый формовочный состав выпускается с двумя показателями твёрдости – 30 и 40 единиц по таблице Шора.

Kremen Mold

Жидкий силикон на основе олова. Твёрдость по Шору 10+3.

В качестве форм для заливки тротуарной плитки можно использовать и готовые пластмассовые ёмкости с рифлёным дном: контейнеры, судочки, лотки и т.п.

Оборудование и инструменты

В домашних условиях тротуарную плитку изготавливают преимущественно способом вибролитья. Вибропрессование предназначено для производства большого количества изделий. Замешивание формовочных растворов для плитки производят в бетономешалке, небольшого объёма. Их заливают в формы, установленные на вибростоле, если они не сделаны из силикона. При его вибрации структура раствора в формах уплотняется.

Для сушки заготовок тротуарной плитки предназначена термованна. Помещённые в неё формы прогревают. Это ускоряет высыхание раствора. Отвердевшую массу бетона освобождают от форм и складируют.

Мнение эксперта
Левин Дмитрий Константинович
Эксперт по столярным инструментам

У вибростола простая конструкция. Такое оборудование можно сделать самостоятельно из обыкновенного стола. Его подвешивают на металлическом каркасе с помощью пружин или резиновых прокладок. С нижней стороны стола устанавливается электродвигатель. При включении он создаёт вибрацию стола.

Ещё один вариант создания плитки для сада

Предупреждение ошибок

Риск возникновения погрешностей возрастает, если мастер не соблюдает меры предосторожности. Небрежность, проявленная во время покраски, использования вибростола, расчета пропорций и смазывания форм, может привести к снижению качества покрытия. Первые признаки того, что при производстве были допущены ошибки, дают о себе знать вскоре после укладки

Первые признаки того, что при производстве были допущены ошибки, дают о себе знать вскоре после укладки.

Плитка начинает крошиться и выцветать.  Ремонтные работы не принесут желаемого эффекта. Покрытие придется полностью менять. Чтобы избежать потери времени и дополнительных затрат, нужно следовать инструкции. Тем, кто не уверен в собственных силах, необходимо проконсультироваться с профессионалами.

Какая плитка качественнее — самодельная или промышленная?

Но, для начала прежде хотелось бы озвучить и такой вопрос, волнующий большое количество жителей частных домов, как — что лучше выбрать, плитку, сделанную своими руками или же довериться профессионалам и приобрести готовое, изготовленное промышленным способом изделие?

Вопрос действительно сложный, тем более в нынешних реалиях, когда наблюдается ухудшение кризиса, многие стараются максимально экономить при строительстве и благоустройстве своих участков. Поэтому с одной стороны, собственноручно изготовленная плитка окажется намного дешевле, точней вам не требуется оплачивать работу компании или отдельных специалистов. Но, в таком же случае, стоит задуматься о качестве таких изделий, особенно остро этой вопрос стоит в том случае, если человек ранее не имел дело с подобным занятием, как изготовление тротуарных плит.

С промышленными плитами наоборот, мы платим за качество, за определенный бред, если можно так выразиться, то есть получаем гарантии с одной стороны, что изделие прослужит определенный для него срок.

Подытожив можно сделать такое сравнение, что для клиента важнее — сэкономленная 1 000 – 1 500 р. или качество? С одной стороны понятно, что важнее качество, но, встает проблема финансов. Поэтому, мы можем порекомендовать следующее, постарайтесь определить для себя, сможете ли вы самостоятельно сделать хотя бы несколько образцов. Потренируйтесь, поиграйте формами. Кстати, преимущество самостоятельного изготовления, вы можете сделать плитку абсолютно любой формы, какой вам вздумается. С промышленными изделиями немного иначе, сейчас очень мало компаний, фабрик, которые работают по заказу клиента, выполняя плитки той или иной формы, отклоняясь от своего прайса.

Если в своих силах не уверенны, рекомендуем купить готовые изделия, таким образом, сэкономите силы и нервы, которые могли бы быть истрачены на неоправданное дело.

Преимущества самодельной плитки

Сейчас на рынке имеется богатый выбор разнообразной плитки, всех цветов, форм и материалов. Можно найти мастеров, которые сделают дорожки любой сложности. Зачем же нужна тротуарная плитка, изготовленная своими руками?

Именно самодельный вариант имеет ряд существенных преимуществ:

  1. Доступность исходных материалов и недорогое оборудование.
  2. Оригинальность. Вариантов окраски, форм и компоновки отдельных элементов бесконечное множество.
  3. Более низкая стоимость по сравнению с купленными материалами.
  4. Экономия на укладке дорожек, доставке и выгрузке материалов и т.д.
  5. Качественно сделанные образцы не уступят заводским. А по разнообразию превзойдут их.
  6. Применив фантазию и художественный вкус, можно добиться такого цветового разнообразия, какого в магазинных образцах не найти.
  7. При соблюдении технологии и использовании качественных материалов, такие дорожки очень долговечны.
  8. Можно добиться 100% уникальности и эксклюзивности в оформлении.
  9. Надо еще учитывать, что купленный материал, несмотря на высокую цену, не всегда отличается высокой же надежностью. В результате покрытие быстро придет в негодность и его потребуется заменить. Опять же дополнительное время и затраты. При собственноручной же укладке можно быть уверенным, что покрытие прослужит необходимый срок.
  10. Освоив технологию, можно делать плитку и на заказ, для друзей, знакомых или на продажу.

№3. Окрашивание тротуарной плитки

Цветной пигмент влияет на свойства продукта, поэтому важно правильно подобрать пропорции и не переборщить с количеством красителя. Лучше взять более насыщенный цвет, чем добавлять много краски в ожидании требуемого оттенка

Итак, есть два способа нанесения краски:

  • Поверхностный, т.е. нанесение красителя в конце. Сначала плоскость тщательно подготавливают: очищают от мусора и грунтуют, чтобы достичь максимальной адгезии. Для улицы такой вид не подходит, ведь при воздействии дождя, снега, ветра, солнца и других факторов пигмент смывается, и цвет уходит.
  • Проникающий — добавление пигмента непосредственно в раствор. Такой метод делает тон более стойким. Только следует должным образом очищать все контактирующие аппараты, чтобы цвет не смешался, или использовать, например, несколько заготовок для заливки плитки разных цветов.

Изготовление формы

Существует два вида форм для производства брусчатки:

  1. простая. Это прямоугольная рама, выполненная из оструганных брусков или металлопрофиля. Желательно сделать ее разъемной — тогда риск повредить отливку при извлечении будет меньше. Дно делать не нужно: форму ставят на резиновый коврик, накрытый полиэтиленом. Если вырезать в подложке узор, он перенесется на поверхность плитки. Деревянную форму делать проще, и обойдется она дешевле металлической, но и ресурс у нее намного меньше. С целью его продления древесину обматывают полиэтиленом;
  2. фигурная. В таких формах отливают брусчатку с криволинейными очертаниями и узорами либо рельефом любой сложности. Нужен образец: готовая плитка желаемой формы или вырезанный из дерева либо вылепленный из гипса шаблон.

Порядок изготовления формы:

  1. из брусков сколачивают прямоугольную раму с внутренними размерами, на 2 см превосходящими габариты плитки-образца. Это опалубка. По глубине она также превосходит толщину плитки на 1 – 2 см;
  2. раму укладывают на покрытый полиэтиленом резиновый коврик и кладут внутрь нее по центру плитку-шаблон;
  3. покрывают образец смазкой;
  4. свободное пространство рамы заполняют материалом, из которого планируется изготовить матрицу.

Материал для изготовления тротуарной плитки

Нельзя сделать качественный продукт из чего попало. Поэтому в процессе перечисления будем делать акценты на свойствах материала и требованиях к ним.

1. Цемент

Определяет качество плитки. Какой цемент использовать для тротуарной плитки? Для изготовления раствора нужен цемент высокой марки (М400 – минимум, в идеале М500). Марка цемента обозначает его прочность при сжатии. Соответственно, чем выше марка цемента, тем прочнее будет раствор бетона, который лежит в основе рецепта производства тротуарной плитки. Использование цемента М-500 придаст плитке такие свойства как морозоустойчивость, прочность и водостойкость.

Для изготовления плитки подходит только свежий цемент (за месяц хранения цемент теряет 5% своих свойств). Проверить качество цемента можно сжав в кулаке горсть порошка. Если он просочится сквозь пальцы – материал свежий, если собьется в комок – лучше не покупать.

Примечание. Не стоит пытаться сэкономить, приобретая марку М 300, т.к. в этом случае расход цемента существенно возрастет.

2. Наполнитель для цементного (бетонного) раствора

крупный наполнитель. В качестве заполнителя применяется отсев, мелкий щебень, шлак или галька. Для работы они должны быть чистыми.

мелкий наполнитель. К нему относится песок фракции 0,4-0,6 мм

При этом важно, чтобы он не содержал примесей и глины

4. Пластификатор для изготовления тротуарной плитки

Продается в виде порошка или готовой смеси. Для чего нужен пластификатор? Предназначен для сообщения раствору дополнительных свойств, снижения расхода цемента и воды, увеличения плотности бетона, облегчения процесса замеса раствора.

Какой пластификатор лучше для тротуарной плитки?

Пластификатор для изготовления тротуарной плиткиХорошие отзывы заслужили: Вестпласт, PLASTIMIX F, ПОЛИПЛАСТ СП-1, Master Silk. Но, самый лучший (популярный среди пользователей) – добавка Суперпластификатор С-3.

Добавление пластификатора в бетонный раствор гарантирует малую истираемость плитки, её влаго- и морозостойкость.

5. Краситель для тротуарной плитки (пигмент)

Краситель для тротуарной плиткиКраска позволяет создавать плитку разных цветов

Важно, чтобы красящие пигменты были светостойкими. Учитывая высокую цену красителей (от 1500 до 8600 тыс. руб.) пользуется спросом двухцветная тротуарная плитка

В верхний слой добавляется краситель, нижний остается серым

руб.) пользуется спросом двухцветная тротуарная плитка. В верхний слой добавляется краситель, нижний остается серым.

Материал подготовлен для сайта www.moydomik.net

6. Фиброволокно (армирующее волокно)

Фибра для бетона нужна чтобы повысить прочность плитки. Для армирования бетона используется полипропиленовая фибра (волокна длиной до 20 мм, и диаметром 10-50 мкм).

Фибра для бетонаНапример, фибра полипропиленовая Micronix 12мм. (165,00 руб/кг), рубленное стекловокно (145,00 руб/кг) или фибра базальтовая MicronixBazalt 12мм (98,00 руб/кг) (на рисунке по порядку).

Примечание. Длина волокна не должна превышать диаметр самого крупного наполнителя в бетонном растворе.

7. Смазка для форм тротуарной плитки

Смазка для форм тротуарной плиткиХорошо смазанная форма облегчит извлечение плитки.

Можно купить специальную смазку для форм, например, Лироссин (Украина, 210 руб/5 л.). Это концентрат, который разбавляется водой в соотношении 1:10. Или Эмульсол (Россия, бочка 175 и 40 кг, продается на разлив по 38 руб/л).

Чем смазывать формы для тротуарной плитки в домашних условиях?

Пользователи советуют не тратить на промышленную смазку средства, а использовать аналоги (заменители):

моторное масло (можно отработанное);

мыльный раствор. Самый дешевый раствор из воды и моющего средства, который способствует быстрому извлечению плиток из формы;

подсолнечное (растительное) масло.

Некоторые мастера используют соляной раствор, однако после него на плитке остаются соляные разводы, а силиконовые и пластмассовые формы быстро приходят в негодность. Другие предлагают покрыть форму двумя слоями лака. Такое покрытие обеспечит легкое скольжение плитки. Но, такой способ применим только для пластиковых форм, плюс, лак быстро деформируется, что отразится на качестве боков и лицевой поверхности плитки.

Инструкция по изготовлению тротуарной плитки

Формы укладываются на ровную прочную поверхность. Если у Вас есть старая стиральная машинка, в рабочем состоянии, то её можно использовать как вибростенд.

В машину можно положить одну ёмкую вещь, для усиления вибрации. А к крышке закрепить пластину ДСП, на которую потом поставите формы. Тогда форму заранее кладёте на эту стиральную машину сверху.

  • Хорошо смазываете кисточкой все стороны бока и углы формы раствором. Для этого подойдёт жидкое мыло или жидкий раствор хозяйственного мыла.
  • В пластмассовом ведре разводите краситель с пластификатором и водою. В отдельном ведре засыпаете сухую смесь цемента, щебёнки и песка.
  • Хорошо перемешиваете, можно использовать шпатель. Затем жидкость вливаете в сухую. Перемешиваете с помощью перфоратора.
  • Добавляете воды, если нужно. Слишком жидкую смесь делать не стоит, так как это плохо скажется на качестве плитки. Замес должен быть густым.
  • Шпателем перекладываете в формы постепенно заполняя их. Заполнив на половину, нужно потрясти формы для усадки, если нет вибростенда.
  • Затем заполнить до верху и продолжать уплотнять раствор. Чем лучше уплотнится и выйдут все пузырьки, тем лучше будет качество.
  • Верхний и нижний слои будут гладкими. Раствор в форме должен простоять не менее 2 суток.

Формы накрывают полиэтиленовой плёнкой, чтобы влага не испарялась быстро. Затем открывают, просушивают немного и вынимают из формы. Плитки раскладываете на поверхности и накрываете снова плёнкой.

Так они должны пролежать ещё 12 дней. Затем снимаете плёнку и уже открытые они стоят месяц в вертикальном положении. Периодически переворачиваете их на другую сторону. Затем все плиты укладываете плашмя и наносите на них слой цемента.

Как обычное железнение. Сюда можете вносить краситель, если не внесли его раньше в раствор. Ни в коем случае не старайтесь уложить плитку, когда она ещё не высохла и не прошла стадию затвердения. Этот процесс долгий, поэтому заранее надо подготовить её ещё с весны или тёплой зимой.

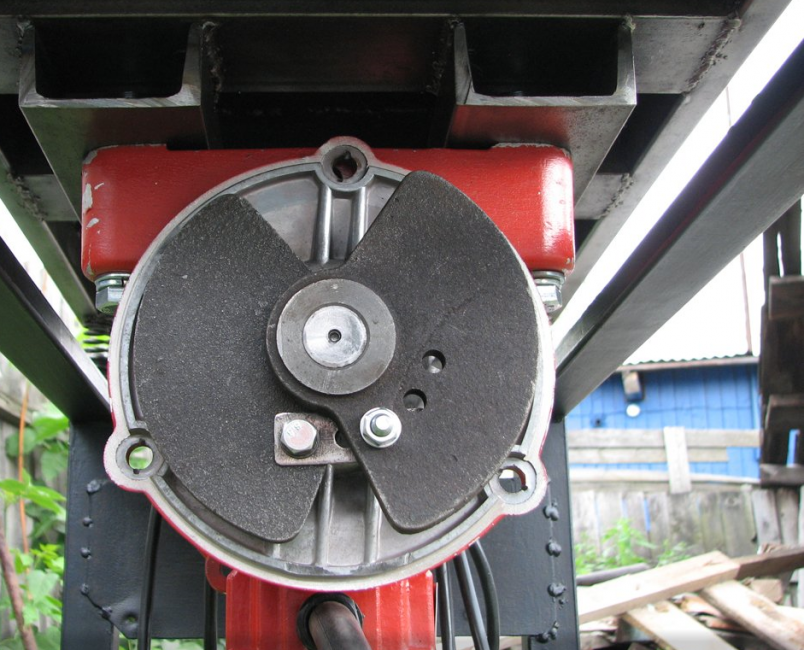

Изготовление вибростола своими руками

Как самому сделать устройство для вибролитья? Самый простой способ изготовления вибростола – использование старой стиральной машины, сверху которой крепится лист ДСП, ДВП или МДФ подходящего размера, с закрепленными по краям рейками или брусками. Включаете машинку в режиме «отжим» и сделанный вами вибростол уже функционирует. Бортики не позволят заготовкам упасть со стола во время вибрирования. Эффективность и производительность такой установки вполне подойдут для того, чтобы делать тротуарную плитку в домашних условиях.

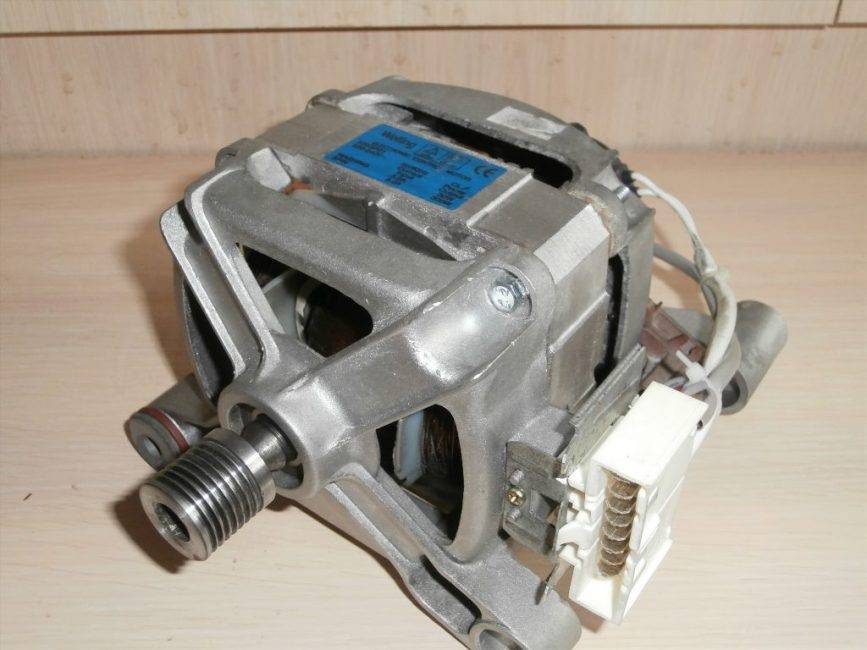

Свой вибростол можно изготовить из обычного точила, которое, как правило, всегда имеется в хозяйстве, или любого другого электродвигателя подходящей мощности. Делается деревянный щит, он укладывается на несколько автомобильных покрышек. При помощи болтов в центре щита снизу крепим точило. Устанавливаем на штифт тяжелый металлический диск со смещенным центром (легко изготовить из крышки от кастрюли нужного размера). Фото поможет вам разобраться в деталях.

Устройство для вибрационного процесса, чтобы делать тротуарную плитку своими руками, готово к применению. Процесс демонтажа конструкции не составит большого труда и не займет много времени.

Заводские технологии

Технология, используемая на заводах, предусматривает наличие специального оборудования. Качество готового изделия зависит от различных факторов. Дорожка создается из клинкерной брусчатки, которая может переносить высокую нагрузку и воздействие окружающей среды. Другими особенностями заводской технологии являются следующие:

  1. Вибролитье предусматривает заливание цемента в специальные фигурные формы, уплотнение состава происходит за счет воздействия вибрации. Подобное оборудование продается в специализированных магазинах, может быть изготовлено своими руками. Недостатком является низкая морозоустойчивость, так как структура пористая, вода в пустотах при замерзании расширяется и нарушает структурную целостность.
  2.  Вибропрессование предусматривает использование бетона, который подвержен вибрации и воздействию давления. Брусчатка, полученная подобным образом, может выдержать длительное механическое воздействие. Однако сложность прессовочного оборудования определяет высокую стоимость получаемого изделия.
  3. Клинкерная считается самой прочной, но и дорогостоящей плиткой. Ее производство предусматривает обжиг состава после его прессования, а также сушку. Клинкерная плитка прочная и привлекательная, не уступает по долговечности природному камню, служит в течение нескольких десятилетий.

Процесс изготовления в промышленных условиях предусматривает установку специальных станков, которые изготовить самостоятельно сложно. Однако оказать на используемую смесь требующееся воздействие без него практически невозможно.

Самодельный вибропривод

За основу можно взять обычный двигатель, к примеру, от стиральной машины. Но его понадобится модернизировать, добавив эксцентриковый узел с несимметрично расположенной осью. Использовать можно и любой другой двигатель мощностью 0,5-0,9 кВт, к примеру, от насосной станции.

Двигатель от стиральной машинки

Для создания разбалансировки двигателя и появления вибрации потребуется всего лишь сместить ось вращения. Для этого на шпонку вала крепится 2 металлических блина со смещенной осью.

Амплитуду движения потребуется отрегулировать. Для этого в одном из блинов готовится одно, а во втором – 3-4 отверстия (см. фото), через которые они соединяются между собой с помощью металлической полосы 2х6 см и болтов.

Регулировка дебаланса

Вначале между отверстиями блинов делается расстояние 38,5 мм. Для измерения амплитуды колебания к платформе крепится скотчем карандаш, рисующий кривую. Если амплитуда недостаточна, расстояние между блинами увеличивают. Учтите, что вибрация должна быть равномерной, иначе цементная смесь будет спрессовываться рывками и расслаиваться.

Все способы имитации кирпичной кладки для внутренней отделки помещения: дорогие и бюджетные, простые и виртуозные. Инструкция монтажа (80+ Фото & Видео)

Технология укладки тротуарной плитки на подготовленное основание

Замощение плитки на песчаное основание — наиболее простой и экономный способ монтажа. Границы мощения обозначают маяками – досками или металлическими направляющими. На геотекстиль насыпают и разравнивают подушку из песка. Уровень основания должен быть выше проектного на 1-1,5 см. После утрамбовки виброплитой песок обильно смачивают водой, но так, чтобы он не был чересчур влажным, и выравнивают весь объем правилом.

Укладывают плитку точно на основание и легко простукивают ее киянкой. Если плитка начинает проваливаться, то в это место добавляют песок или сухую смесь.

Основные правила монтажа

  1. Укладку делают всегда способом «от себя», чтобы не повредить выровненное основание и уже уложенные плитки.
  2. Укладка движется от нижнего уровня дорожки в сторону возвышения.
  3. Если выкладывается круговой рисунок, то начало берется от центра.
  4. Монтаж обычно начинают от места, которое сразу попадет в поле зрения входящего человека: от входа в дом и т.п.
  5. Выкладка плиток осуществляется не ровными рядами, а диагонально, в таком случае легко выравнивать горизонт полотна. Горизонталь проверяют периодически по первой линии плитки через несколько рядов.
  6. Между плитками оставляют зазоры шириной 2-3 мм для стока влаги.
  7. Если планируется подрезка, то вначале выкладывается целая плитка, начиная от бордюра или ливневого стока (за исключением плитки вида «клевер»).
  8. В случае если в конце замощения нельзя установить бордюрный камень, то два последних ряда плитки выкладываются на бетонную смесь.

Разметка территории

  • Перед разметкой выберите оптимальную ширину дорожки на основании размера тротуарной плитки и шириной всех стыков между элементами. Такой способ поможет исключить трудоемкую подрезку отдельных плиток и возможную не эстетичность готового полотна. В случае, если выбранная вами плитка имеет неправильную геометрию (например, природный камень) или сложный узор, то для удобства заранее нарисуйте расположение всех нецелых элементов.
  • При определении размера плитки учтите, что чем шире полотно, тем крупнее должна быть плитка, и наоборот . Помните, что слишком крупные плитки тяжело монтировать из-за веса.
  • Если по ходу пролегания будущей тротуарной плитки растут деревья или кустарники, то их предварительно выкорчевывают , иначе корни впоследствии повредят покрытие.
  • Разметка территории состоит в фиксации очертаний дорожки по всему периметру при помощи колышек и шнура . Натягивать шнур нужно с помощью нивелира, иначе края дорожки будут неровными. Если у мощения присутствуют скругления, то их чертят прямо на основании от руки или по лекалу.
  • Не забудьте подвести к дорожке коммуникации . Если вы не определились, понадобятся они или нет, то уложите под основание пластиковые трубы небольшого диаметра до 50 мм. В таком случае, вы всегда будете иметь возможность проложить электричество или т.п., не демонтируя верхний слой полотна.
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
