Устройство буронабивного фундамента
После завершения инженерно – геологических исследований участка для застройки необходимо подготовить место под фундамент. Для этого выбирается наиболее подходящая территория и производится разметка по периметру будущего сооружения. В зависимости от габаритов будущего здания определяется расстояние между свайными скважинами. После этого необходимо приступить к бурению скважин. Этот процесс может происходить вручную при небольшом частном строительстве или при помощи специального бура. Глубина скважин определяется согласно строительным нормами и правилам с учетом размеров здания и периметра фундамента. Кроме того, следует учесть геологические и климатические особенности строительного участка. В среднем глубина должна быть от 1,5 до 3 метров.
Важно!
На дно скважины обязательно надо засыпать песок для устройства песчаной подушки.
По завершению подготовки скважин необходимо выполнить заливку их бетонным раствором. С этой целью в скважину устанавливается асбестоцементная или металлическая труба подходящего диаметра. Внутрь ее заливается бетонный раствор. Сразу после заливки первой порции бетона необходимо трубу приподнять и дать бетону осесть на дно, образовав бетонную подушку. Одновременно следует производить утрамбовку бетона. Далее продолжается заливка с одновременным армированием конструкции. Для армирования применяется арматура или металлические прутья, связанные между собой проволокой или соединенные сваркой. Таким образом, постепенно заливается вся скважина.
Далее фундамент ленточный на буронабивных сваях сооружается с изготовлением либо ростверка, либо ленточного бетонного пояса. На концах бетонных свай необходимо оставить выпущенными небольшие отрезки арматуры для соединения с верхней частью фундамента. По всему периметру из ровных досок устраивается опалубка для заливки. Дно будущего фундамента необходимо выровнять. Опалубка скрепляется между собой таким образом, чтобы бетон под действием своей массы не раздвигал стенки. На низ будущей конструкции укладывается армированная сетка или же делаются армовочные пояса из металлических прутьев. Армированная конструкция должна соединяться с выпущенными из буронабивных свай отрезками арматуры.
Когда все эти процедуры проделаны, необходимо приступить к заливке бетона
Важное замечание – вся процедура от установки буронабивных свай и их заливки и до сооружения бетонной ленты или ростверка не должна растягиваться во времени. Бетон не должен успеть схватиться, чтобы была возможность создать монолитную структуру фундамента
На этом фундамент ленточный на буронабивных сваях можно считать законченным
На этом фундамент ленточный на буронабивных сваях можно считать законченным.
Монтаж основания своими руками
Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.
Проектирование
Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.
Упрощенная методика расчета буронабивного основания сводится к вычислению:
- сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
- грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.
Пошаговая инструкция монтажа
Общий алгоритм фундаментных работ выглядит следующим образом:
- Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
- Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
- В установленных местах разделывают скважины на проектную глубину.
- Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
- Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
- Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).

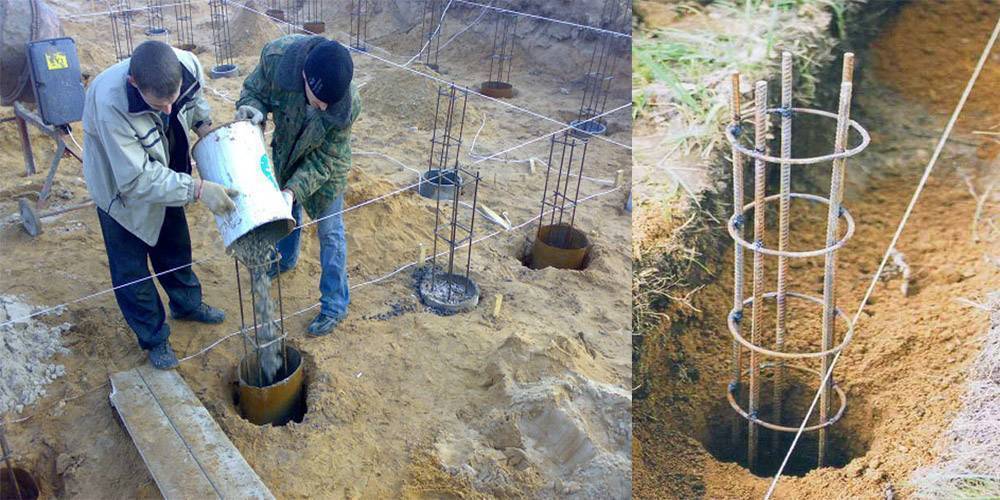

- Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
- Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
- Переходят к обвязке, строительству ростверка или монолитной плиты.
Установка ростверка
Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.
Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.
Порядок строительства:
- разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
- строительство опалубки для ленточного ростверка;
- гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
- монтаж и установка армирующего каркаса для ростверка;
- бетонирование ростверка.
Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.
Установка монолитной плиты
Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.
Порядок монтажа:
- разметка участка;
- бурение скважин;
- устройство обсадной трубы;
- монтаж армирующего каркаса;
- бетонирование шурфа;
- устройство подушки из нерудных материалов под монолитную плиту;
- строительство опалубки по периметру плиты;
- гидроизоляция рулонным материалом;
- монтаж армокаркаса, закладка коммуникационных линий;
- связка арматуры буронабивных опор и будущей монолитной плиты;
- заливка рабочего пространства раствором уход за бетоном.
На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.
Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.
Что такое свайно-ростверковый фундамент
Виды свай
Технология создания фундамента с ростверком

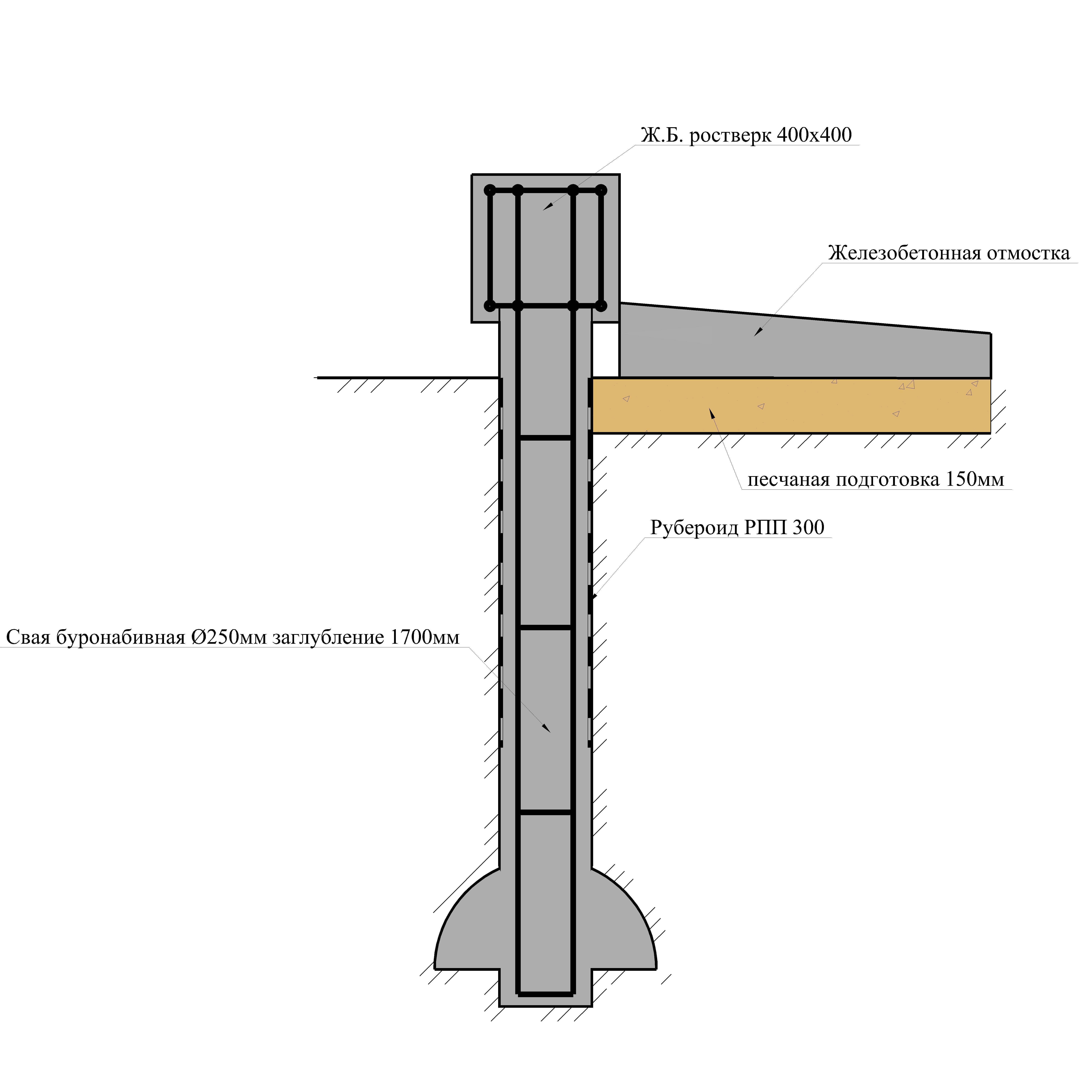

Схема устройства буронабивной сваи.
На первом этапе нам необходимо разметить площадку. Если вы планируете создать каркасный дом, то вполне можно обойтись установкой свай каждые 120 см по всему периметру будущей постройки.
Следует запомнить, что при создании каркасных сооружений размеры должны быть кратными 60. Это объясняется размерами бруса, который и составляет каркас здания, а также размерами обшивочных плит. Соответственно, делая шаг около 120 см, вы сможете создать постройку, где каждый узел будет опираться на одну из свай, это создаст дополнительную прочность.
Если вы планируете возвести менее громоздкую постройку, например, курятник или сарай, то вы вправе делать такой шаг, который захотите. Многие хотят сэкономить, устанавливая сваи как можно реже, но главное – не переусердствовать. Самый большой шаг должен достигать не более полутора метров.
В каждом из узлов на разметке создаем небольшие выемки при помощи лома, такой прием поможет заглубить сваи в точно указанном для них месте.
Для возведения свай вам потребуется гильза рубероидная, которая наматывается в два слоя. Такой прием выполняет одновременно роль смазки и удерживающую функцию при замерзании. Рубероид нарезается на куски любого размера, какой вам необходим; обворачиваем поверхность рубероидом и сверху фиксируем скотчем (над землей). Кроме того, нам потребуются такие подсобные материалы, как цемент, вода, песок, щебень, для заливки фундамента, а также отрезки металлической арматуры, которые по длине на 5 см меньше, чем сваи.
Устройство буронабивного фундамента
Перед началом работ необходимо приготовить инструмент и материалы:
Необходимые расчеты
| Диаметр сваи, мм | Площадь опоры, см² | Несущая способность, кг | Объем бетона, м³ | Количество вертикальных прутков арматуры, шт | Расход арматуры, пог. м |
|---|---|---|---|---|---|
| 150 | 177 | 1062 | 0,0354 | 3 | 7 |
| 200 | 314 | 1884 | 0,0628 | 4 | 9 |
| 250 | 491 | 2946 | 0,0982 | 4 | 10 |
| 300 | 707 | 4242 | 0,1414 | 6 | 14 |
| 400 | 1256 | 7536 | 0,2512 | 8 | 18 |
При помощи портативных буров можно подготовить скважины диаметром до 200 мм, поэтому они чаще всего применяются в частном строительстве.
Для расчета количества свай потребуется массу здания поделить на несущую способность одной опоры, а полученный результат умножить на коэффициент погрешности 1,2. Он учитывает возможные неточности при определении массы ростверка, мебели, снеговой нагрузки.
Подготовка и разметка
Планировка фундамента начинается со схемы свайного поля, на которой указываются расстановка буронабивных опор. Для этого на углах участка, чтобы убедиться, что он прямоугольный, нужно замерить диагонали, они должны быть равными.
Первые четыре буронабивные сваи устанавливаются по углам, остальные должны быть равномерно распределены под несущими стенками. В местах, где будут делаться скважины, забиваются колышки.
Монтаж
После подготовительных этапов можно приступать к монтажу буронабивных свай своими руками. Ручным, механическим или электрическим буром проделываем скважины на заданную глубину, согласно разметке.
В подготовленную опалубку заливается бетонный раствор марки М300, который уплотняется ручной трамбовкой или вибратором. Залитые буронабивные сваи оставляются до полного схватывания цемента в течение 2-3 недель.
Заливка ростверка
Ширина ростверка равняется толщине несущих стен, высота – для деревянных, пенобетонных стен равна ширине. Для каменных и кирпичных зданий – на 50% больше ширины. Ростверк заливается в несколько этапов:
Разновидности свайных оснований
В зависимости от материала, используемого при производстве, и способе установки свайные фундаменты подразделяются:
- Чтобы сделать свайно-винтовой фундамент необходимо вкрутить сваи в грунт в грунт с использованием специальной техники, либо вручную. Этот вариант подходит для всех типов грунта при возведении частного дома;
- Свайно-забивной тип основания редко применяется в строительстве загородных домов, ввиду высокой стоимости. Это обусловлено тем, что для его монтажа необходима специальная техника, аренда которой доступна не всем;
- Свайно-буронабивной вариант является самым экономичным из всех и отличается легким монтажным процессом. Именно такой тип основания зачастую выбирают собственники будущего частного дома.
Перед началом строительного процесса необходимо выполнить разметку и приобрести материалы. Для выполнения разметки участка и проведения расчетов целесообразно пригласить специалиста, чтобы избежать ошибок.
Для самостоятельного возведения буронабивного свайного фундамента потребуются:
- Стеклопластиковая или металлическая арматура диаметром 1 см;
- Цементный раствор;
- Смесь из песка и гравия;
- Бур с диаметром 20 см;
- Бетономешалка;
- Опалубка свай (труб из металла, пластика или асбестовых труб), либо рубероид;
- Кровельные доски из хвойных пород для изготовления опалубки;
Примерное количество материалов и свай можно вычислить после расчета глубины и площади фундамента, веса будущей нагрузки при эксплуатации.

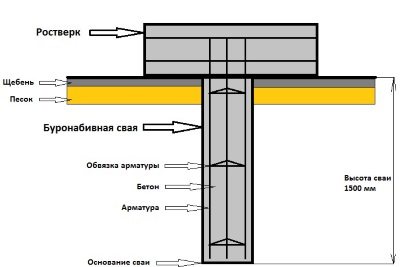

Расчет буронабивного фундамента с ростверком
Расчет и схема расположения буронабивных свай
Если застройщик решил делать буронабивной вариант своими руками, ему нужно разобраться с особенностями проектирования такого основания. Так, буронабивные сваи монтируют рядами под всеми несущими стенами, сваи обязательно должны находиться под углами будущего дома.
Для определения веса будущей постройки нужно посчитать вес строительных материалов, используемых при ее возведении (включая кровельный «пирог»). Для этого существуют специальные справочные таблицы и СНиПы.
Чем больше будет весить дом, тем больше придется установить свай и тем меньше должно быть расстояние между ними.
Расстояние между сваями должно составлять как минимум 3 их диаметра. Если опоры будут установлены с меньшим шагом, это снизит несущую способность основания.
Общие характеристики
Технология устройства буронабивных свай регламентируется строительными правилами СП50-102-2003. Буронабивной фундамент может быть смонтирован по одной из трех методик:
Каждая из этих технологий устройства набивных свай предполагает, что в скважине формируется арматурный каркас, а уже затем туда подается цемент. Иными словами, набивные сваи схватываются уже непосредственно в толще грунта.
Набивные сваи объединяются ростверком – бетонным армированным монолитом. Благодаря такой конструкции общая нагрузка равномерно распределяется по всему фундаменту на буронабивных сваях.

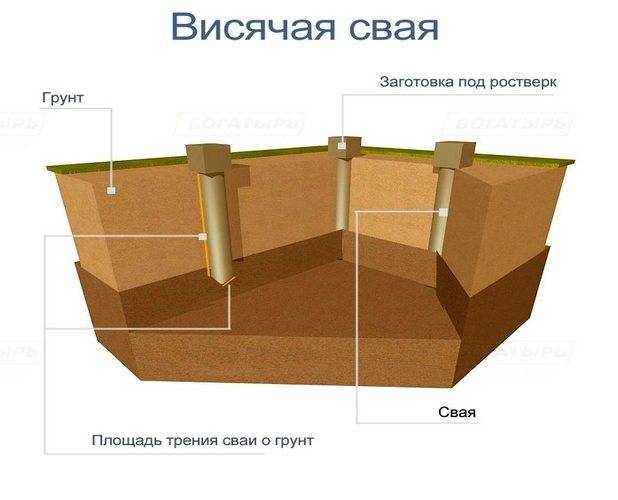

Свайный фундамент с висячим ростверком
Внимание: такой вид фундамента отлично подойдет для возведения каркасных домов: деревянных, тяжелых, с мощными конструкциями стен из бруса и бревен
Важно! Часто данный вид свай используют при строительстве здания на грунте, где сильное пучение верхних слоев
Важно! Часто данный вид свай используют при строительстве здания на грунте, где сильное пучение верхних слоев. Головки свай выкапывают из земли примерно на 20 см, поверх чего заливается ростверк. Головки свай выкапывают из земли примерно на 20 см, поверх чего заливается ростверк
Головки свай выкапывают из земли примерно на 20 см, поверх чего заливается ростверк.

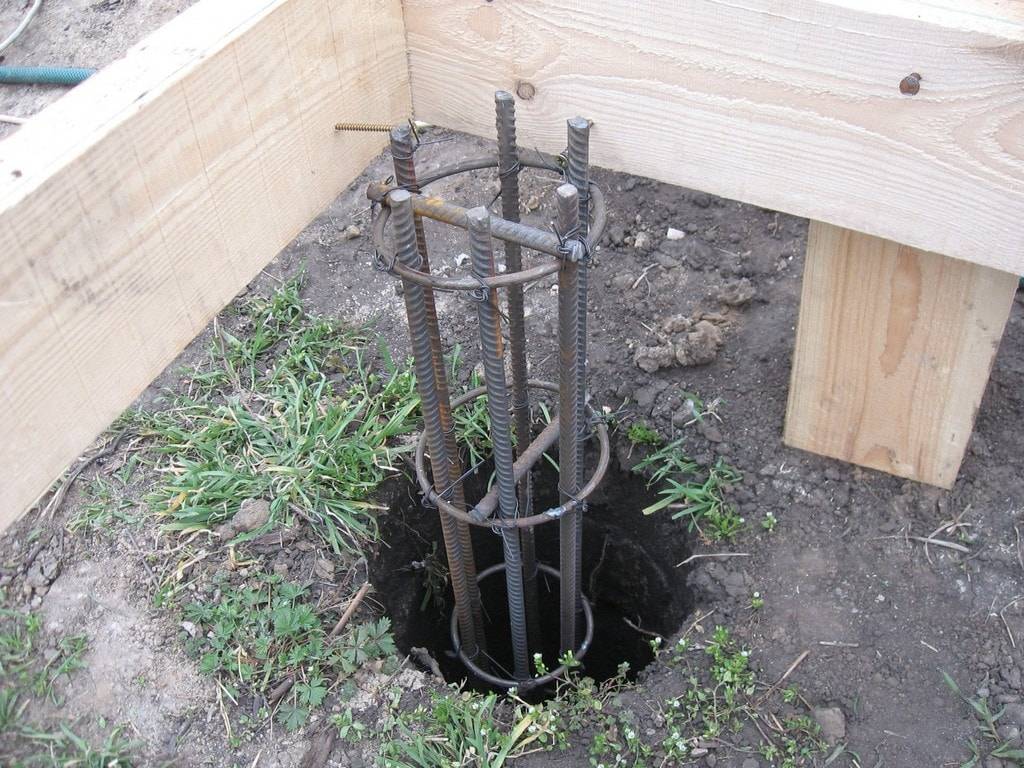

Особое внимание — связке арматурных каркасов и арматуре ростверка. При таком виде фундамента между землей и ростверком необходимо оставить расстояние не менее 1 см, он получается как бы подвешенным над землей. Этот зазор — защита фундамента от хождения грунта при вспучивании
Этот зазор — защита фундамента от хождения грунта при вспучивании.
Буронабивные сваи
Название «буронабивные сваи» говорит само за себя. Если это понятие обозначить простым языком, то можно сказать, что забуренный ствол набивается наполнителем. В качестве такового используются арматурная сталь для каркаса, металлическая труба для обсадки скважины и бетон.
Таким образом глубоко в земле создается прочный стержень, именуемый свая, способный воспринимать большие нагрузки и от грунта, и от будущих зданий и сооружений. Серия таких свай, увязанных в единую конструкцию, создает надежный фундамент.
Подготовка под установку буронабивных свай

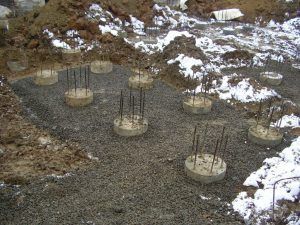

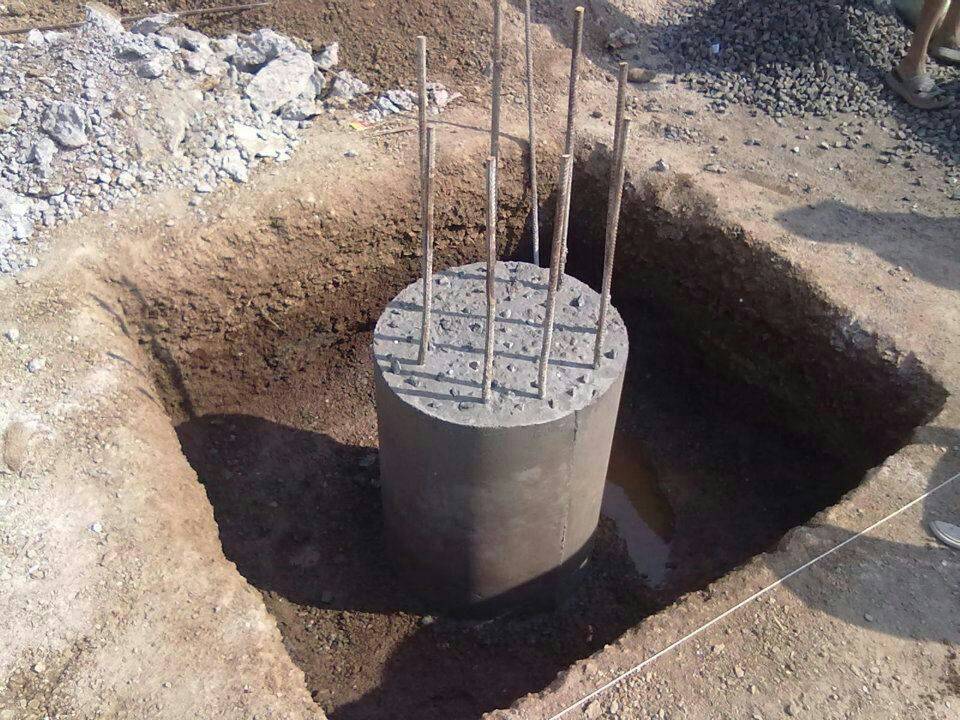

Залитые буронабивные опоры
Технологии промышленного строительства в настоящее время плавно перетекают в жилищное и гражданское. Одна из них – применение буронабивных свай для возведения новых зданий в местах имеющихся застроек или на сложном ландшафте.
Также их успешно применяют для укрепления фундаментов существующих зданий и сооружений. В зависимости от условий и качества грунтов подготовка под устройство свай подразделяется на:
- бурение в плотных грунтах;
- бурение в грунтах ослабленных и неоднородной плотности;
- бурение скважин в слабых почвах с применением обсадных труб.
Устройство свай в обсадных тубах допускает возможность их увязки в свайные кусты и сложные фундаментные конструкции
Немаловажно, что устройство буронабивных свай с применением обсадных труб в отдельных случаях выполняется в грунтах любого качества
Устройство буронабивных свай в плотных грунтах
В данном случае бурение плотного грунта под сваи выполняется буровой установкой, действующей методом вращения. Для этого используются специальные устройства – шнеки, желонки, буровые цилиндры.

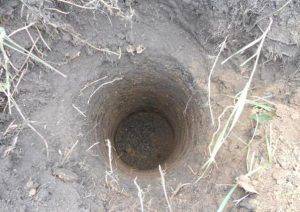

Шурф под сваю
Почва из скважины удаляется с площадки, а верхняя часть ствола оснащается специальным патрубком во избежание попадания в скважину лишнего грунта и мусора.
Если же скважина требует бурения, то эта работа выполняется при помощи специального уширителя, который крепится к установке вместо бура. После окончания процесса бурения, дно скважины уплотняют щебнем или плотным бетоном.
Далее происходит процесс создания самой сваи в строгом соответствии с проектом: установка арматурного каркаса (при необходимости) и бетонирование. Заливка бетонной смеси производится при помощи динамичной опалубки, в качестве которой используются бетонолитные трубы.
Приготовление бетонной смеси осуществляется в передвижных бетономешалках или организовывается доставка ее бетоновозами с территории завода-изготовителя. Для улучшения плотности и прочности бетона, его уплотнение выполняется глубинными вибраторами. Часто используют также вибраторы, установленные на приемном бункере в жерле скважины. Свайный оголовок формируется с помощью специальной инвентарной опалубки многоразового использования. В процессе армирования оголовка устанавливаются необходимые закладные детали и соединительные элементы.
Установка буронабивных свай в неоднородных грунтах
Процесс бурения шурфа
Буронабивные сваи в неустойчивых, неоднородных и ослабленных грунтах монтируются по особой технологии. Как и в предыдущем случае, бурение скважин выполняется способом вращения. При необходимости (для прохождения буром скальных участков) используются приспособления ударного действия.
А с целью защиты стен скважины от обрушения ее полость заполняется водой под давлением или раствором глины. Работа с глинистыми смесями создает сложности при использовании ее в зимнее время, а также усложняет пооперационный контроль за качеством производимых работ.
Далее забуренная скважина подлежит заполнению в строгом соответствии с проектом. Способы армирования, бетонирования, уплотнения бетонной смеси практически не отличаются от описанных выше. Эти работы выполняются после очистки забоя от воды, глины, а также уплотнения днища скважины.
Бетонная смесь изготавливается по лабораторному подбору с применением пластифицирующих добавок для ее лучшей удобоукладываемости. При минусовых температурах применяются противоморозные добавки.
Рекомендуем посмотреть видео, рассказывающее о полном процессе установки буронабивных свай.
Виды и характеристики
Разные условия строительства обусловили наличие нескольких разновидностей буронабивных свай. Обобщенная характеристика приведена в таблице:
| № | Классификационный признак | Детализация |
|---|---|---|
| 1 | Конструкция | – цилиндрические;– с подошвой. |
| 2 | Технология устройства | – без оболочки; – снимаемая оболочка; – не снимаемая оболочка. |
| 3 | Устройство | – равномерного сечения; – с камуфлетной пятой; – буроинъекционные; – буросекущие. |
| 4 | Ростверк | – низкий; – обычный; – высокий. |
| 5 | Диаметр | 200-1000 мм. |
Более подробный обзор технических характеристик, приведенных в таблице.
1. По конструкции:
цилиндрические. Данный тип свай отличает правильная цилиндрическая форма и одинаковое сечение по всей длине изделия;
с подошвой. Опорная подошва позволяет повысить устойчивость опоры, и ее несущую способность. Визуально такую сваю отличает более широкая нижняя часть.
2. По технологии устройства:
без оболочки. Такой вариант является самым быстрым и наиболее экономичным из всех других. Однако его применение ограничено свойствами грунта. Буронабивные сваи без оболочки допустимо применять только в прочных, устойчивых к осыпанию грунтах, а также при минимальном уровне грунтовых вод;
снимаемая оболочка. Эту функцию принимает на себя обсадная труба, которая постепенно вынимается по мере заполнения скважины раствором;
неснимаемая оболочка. Случай аналогичный предыдущему, но обсадная труба остается в почве.
3. По устройству:
равномерного сечения;
с камуфлетной пятой (расширяющиеся к низу). Это позволяет увеличить площадь подошвы сваи и ее несущую способность. Используется на слабых грунтах. Чтобы получить пятку, взрывается полость в нижней точке скважины. Затем полость заливается раствором;
буроинъекционные. В данном случае бурят скважину небольшого диаметра, которую заполняют смесью цемента и отсева;
буросекущие. Это аналог технологии строительства фундаментов «стена в грунте». В этом случае расстояние между буронабивными сваями настолько незначительное, что получается сплошная лента из свай. По сути – это аналог ленточного фундамента, обладающий повышенной прочностью.
4. Ростверк
Конструктивно ростверк – это верхняя часть фундамента, благодаря которой нагрузки распределяются равномерно на сваи.
- низкий. Позволяет повысить несущую способность сваи благодаря тому, что ростверк помещается ниже уровня промерзания почвы;
- обычный. Расположен на грунте;
- высокий. Размещается на высоте 200-300 мм над уровнем грунта. Высокий ростверк незаменим при сложном рельефе местности.
5. Характеристики и размеры:
глубина заложения – до 40 метров;
диаметр – 250-1000 мм. Диаметр буронабивных свай зависит от веса будущей конструкции. Так в промышленном строительстве востребованными является размеры более 500 мм. Популярные в частном строительстве размеры, а также их несущая способность и расход бетона указаны в таблице:
несущая способность буронабивной сваи 200-400 т. (при изготовлении механизированным способом) и до 7 т. (при изготовлении своими руками);
минимально допустимое количество стержней арматуры – 6 шт. для промышленного строительства, и 4 шт. для частного;
минимально допустимая толщина продольных стержней арматуры – 18 мм. для промышленного строительства, и 8-12 мм. для частного;
толщина поперечных элементов – 4-8 мм. или листовой металл.
Размеры свай определяются проектом.
Преимущества свайной системы
Сегодня все большее распространение получает современный метод ТИСЭ, благодаря которому стало возможным производить бурение скважин быстро и без привлечения спецтехники. При этом используется специальный инструмент – бур, который имеет раздвижную штангу, перекладины с расположенными на них рукоятками и накопитель для грунта с режущими сторонами. Поскольку весит он немного, все работы производятся без особых усилий.
К основным достоинствам свайного фундамента с бурением ТИСЭ относятся:
- Расширенное основание свай. Это значительно повышает несущую способность опоры и дает возможность в отдельных случаях уменьшать количество элементов;
- Строительство можно осуществлять на любом грунте, даже в районах с вечной мерзлотой, причем с самыми высокими показателями эксплуатационных характеристик;
- Относительно небольшая стоимость готового основания позволяет вести работы застройщикам с любым финансовым достатком. Сейчас это самый экономичный вариант обустройства основания для сооружений.
Поскольку главным отличием данного метода от других свайных фундаментов является раздвижение нижних пластов, за счет чего происходит увеличение площади опоры, это предохраняет все элементы конструкции от выпучивания силами грунта. Раньше возведение подобных оснований осуществлялось крайне редко из-за трудоемкости процесса и высоких затрат на это.
При использовании метода ТИСЭ, когда расширяется нижняя часть скважины, следует учитывать земельный ресурс конкретного участка. Если грунт жесткий и твердый, то диаметр основы увеличивать не обязательно, поскольку опора и так достаточно надежна.
Технология строительства
Технология строительства столбчатого фундамента состоит из выполнения следующих этапов:
- Подготовка строительной площадки. Она состоит в проведении разметки площадки для определения мест расположения свай. Для исключения прорастания различных растений, под будущим строением на всей размеченной площади аккуратно снимается плодородный слой. Подготовленное место тщательно выравнивается, засыпается гравием и песком.
- Бурение скважин под асбестовые трубы. Скважины бурятся на рассчитанную глубину залегания фундамента. Диаметр скважины должен на 10 см превышать диаметр используемой асбестовой трубы. Скважины бурятся с помощью ручного ямобура соответствующего диаметра, хотя может применяться и механический способ бурения скважин. Если дно скважины не является твердым грунтом, то оно засыпается чистым мелкозернистым песком на высоту 30 см, поливается водой и тщательно утрамбовывается.
- Установка труб. Существует два способа установки труб: с образованием бетонной пятки у ее основания и без нее. В первом случае труба на 50 см заливается бетоном и приподымается на 15 см. Бетон растекается по всему дну скважины, образуя бетонную пятку, которая будет предохранять сваю от выпучивания в зимний период. Трубы должны быть установлены строго вертикально, что проверяется с помощью уровня.
- Установка каркаса. Внутрь трубы на расстоянии 5−8 см друг от друга вбиваются штыри арматуры. Нижний конец штыря вбивается на 25 см глубже дна скважины, а верхний конец арматуры должен выступать на 30 см выше уровня трубы. Выступающая над трубой часть в дальнейшем будем использоваться для обустройства ростверков. Для придания жесткости каркасу штыри арматуры обвязываются между собой.
- Заливка трубы. Труба заливается бетоном, изготовленным на основе портландцемента марки не менее 400, песка, мелкого щебня и воды. При заливке необходимо следить, чтобы внутри трубы не образовывались пустоты и труба не меняла своего вертикального положения. Пространство между внешними стенками трубы и стенками скважины может заливаться бетоном или засыпаться щебнем с песком ипоследующей их тщательной утрамбовкой. По окончании заливки в течение 10 дней запрещено проводить любые строительные работы на площадке. Сваи сверху покрываются плотным материалом, не пропускающим свет и воду. В жаркую погоду для поддержания необходимого уровня влажности и предотвращения преждевременного высыхания верхнего слоя заливки требуется проводить увлажнение покрывающего материала.
- Обработка верхней части асбестовой трубы. Для защиты от влияния внешней среды вокруг штырей проводится обработка термостойкой гидроизоляционной мастикой. После набора бетоном необходимой крепости приступают к обустройству ростверков.
Тихонов Андрей Валерьевич
Буронабивные изделия без обсадной трубы
Само понятие «набивная свая» подразумевает большое количество методов изготовления этих изделий и их конструкции. Однако, для всех видов набивных свай характерно одно — технология установки. В грунте делается скважина, которая обязательно заливается бетоном.
Впервые такие сваи были предложены для использования в 1899 году, сегодня технология ее установки и способ заполнения скважины бетоном зависят от нескольких факторов:
- механовооруженность строительства фундамента;
- геологические условия;
- гидрогеологические условия;
- эксплуатационные требования к фундаменту.
Среди современных тенденций устройства набивных изделий является увеличение площади опирания сваи на грунт, с помощью повышения несущей способности, использование в строительстве жилых помещений коротких свай, создание организаций специализирующихся на устройстве набивных изделий.
Устройство сваи может производиться двумя основными способами: набивным и забивным. При забивном методе процесс устройства сваи происходит на строительной площадке, в процессе строительства фундамента. В данном случае срезаются оголовки забитых изделий, отчего происходит потеря железобетона. Порой эти потери составляют около одной пятой всего объема забитых в грунт изделий. Набивной метод может использоваться даже в условиях плотных городских застроек, а также при ремонте или реконструкции объекта.
Набивной метод это прекрасный способ избежать больших потерь, увеличив при этом надежность фундамента при его возведении в сложных условиях. Среди основных способов установки набивных свай по этому методу можно выделить:
- пробивка скважины;
- раскатка скважины;
- установка буронабивного изделия.
Способы устройства буронабивных свай
В зависимости от прочностных и несущих показателей грунта применяются разные типы обустройства буронабивных свай
В зависимости от прочностных и несущих показателей грунта применяются следующие типы обустройства буронабивных свай:
- Сухой, при котором не применяется дополнительного крепления стенок скважины;
- С применением глинистого раствора для укрепления и минимизации обрушения стенок скважин;
- Крепление обсадной трубой.
Разберем все варианты подробнее:
- Сухой способ показан для устройства скважин в грунтах высокой устойчивости: присадочных, глинистых полутвердой, тугопластичной консистенции, которые могут держать стандартные параметры диаметра стенок свай. Скважина пробуривается на нужную глубину, после завершения работ по бурению, при необходимости скважину армируют каркасом и затем проводят процесс заливки бетона. Бетонирование происходит методом вертикального перемещения трубы (стандартным). Сухой способ применяется для изготовления буронабивных свай диаметра 400-1200 мм длиной до 30 метров.
- Песчано-глинистые или глинистые растворы применяются для укрепления стенок скважины. При этом соблюдается не только повышение прочности грунта, но и предотвращение размывания свай подземными водами. Скважины бурят обычным способом, а раствор подается по мере бурения под давлением. Смесь поднимается вверх стенок, выдавливая из отверстия разрушенные грунты. Для обеспечения нормируемого расхода смеси, обустраивается отстойник с фильтрами, где происходит осаждение грунта и состав подается снова в скважину. Излишки глинистого раствора поднимаются вверх в процессе бетонирования формы.
- Третий вариант обустройства основания подразумевает применение обсадных труб. Данная технологическая тонкость позволяет создавать прочный и надежный фундамент на грунтах любой несущей способности. Обсадные трубы могут быть оставлены в скважине или вынуты в процессе заливания бетона. Бурение производится вращательно-ударным способом. После зачистки шурфа подается раствор бетона, формируется свая посредством вертикально перемещаемой трубы.
Необходимо помнить, что вне зависимости от типа свай, процесс бетонирования непрерывный
Необходимо помнить, что вне зависимости от типа свай, процесс бетонирования непрерывный! Но если сваи располагаются с шагом меньше 1,5 метров, то их бетонируют через одну, чтобы не нанести повреждения уже готовой свае, когда придется трамбовать смесь в соседнем шурфе. Пропущенные элементы бетонируют только после того, как ранее подготовленные сваи уже набрали достаточную прочность.
Буронабивные сваи имеют как плюсы, так и минусы, сдерживающие широту применения конструкций. К последним относятся такие факторы, как:
- Сниженная удельная несущая способность, по сравнению, например, с ленточным фундаментом;
- Высокая трудоемкость работ, например, в сравнении с винтовыми сваями;
- Обязательность закрепления свайных скважин в слабых грунтах;
- Сложности процесса бетонирования в почвах с повышенным водонасыщением;
- Невозможность контроля качества готовых свай.
Обустройство буронабивных свай показано в теплое время года, когда грунт достаточно прогрет – это требуется для схватывания бетонной смеси. Однако, если температурный режим низкий, применяется подогрев. Это технология, применяемая именно для строительства фундамента зимой и обеспечения должной крепости несущей основы. Бетон в сваях буронабивного типа греется посредством трубы, закладываемой в тело сваи. Технологически иногда допускается прогрев посредством электрических приборов, но это дорого. Обязательность применения прогрева показана правилами СНиП, при этом снижается опасность деформации конструкций из-за морозного пучения. Чтобы максимально минимизировать такие риски, лучше всего отлить сверху фундамента на буронабивных сваях монолитную плиту и обустроить ростверк выше уровня земли.
