Установка батарей в квартире – работа, доступная непрофессионалу

Правильная установка батарей

Вам необходима замена или установка батарей; цены на такие операции зависят от многих факторов. Помимо того, что в больших городах эта услуга стоит дороже, чем в маленьких, да и в разных районах большого города она может различаться.

Также она зависит от вида радиатора (например, чугунные больше весят – мастер запросто может запросить более высокую цену), простоты сборки, необходимости собирать секции, необходимости демонтирования старой батареи.

Если вы решили выполнить установку батареи отопления своими руками, прочтите, как это сделать, и просмотрите видео ролик ниже. Гарантируем, что все вы сможете сделать самостоятельно.

Вне зависимости от того, какую разновидность радиатора вы выбрали (здесь — полезные советы по этому вопросу ), необходимо соблюдать определенные требования для улучшения теплообмена.

Расстояние между подоконником и верхней решеткой радиатора должно быть не меньше 5 сантиметров (лучше – около 10), между нижней поверхностью и полом – от 8 до 12 сантиметров. Радиатор должен отстоять от стены на 2-5 сантиметров.

Процесс установки

Можно выделить несколько основных этапов:

1. Сначала перекрывают систему отопления и сливают из нее воду (желательно использовать насос, который поможет удалить всю воду качественно). Затем демонтируют старую батарею.
2. Выверяют по горизонтали и по вертикали место для крепления батареи. Устанавливают кронштейны .
3. Пакуют радиатор. Для упаковки используют уплотнительный лен, упаковочную пасту и запорную арматуру. Соединение затягивают динамометрическим ключом, поскольку усилие должно соответствовать указанному в документации (недотянутое соединение будет протекать, а если вы перетянете – то резьба будет сорвана).
4. Отверстия, которые ни для чего не используются, надо закрыть пробкой. На одно из боковых отверстий устанавливают кран Маевского.

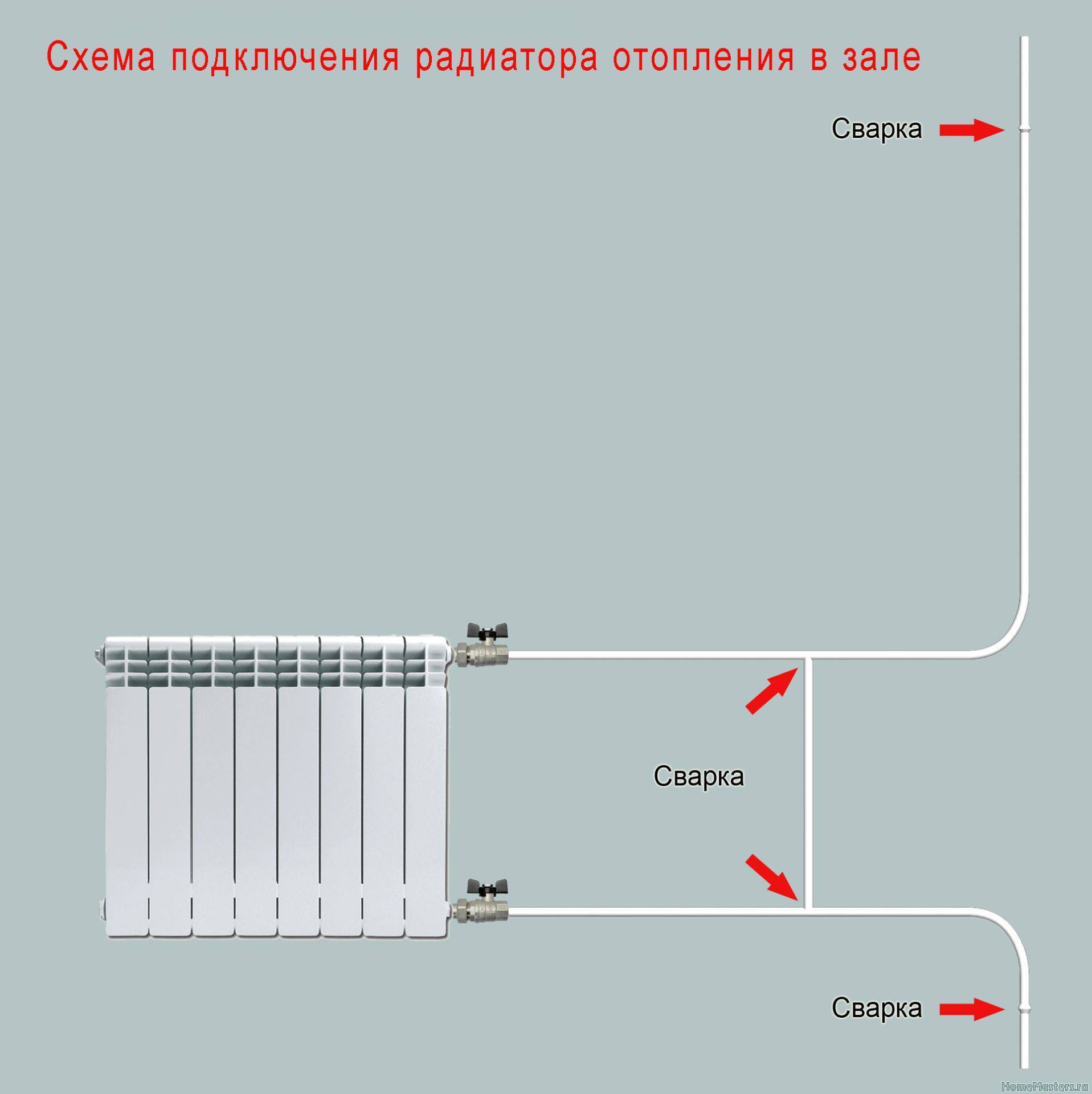

5. Устанавливают его на стену. Есть 2 способа: установка на сварке и – с помощью полипропиленовых труб. В первом случае достаточно двух крепежей сверху, во втором – как минимум 3 (2 сверху и 1 снизу). Если секций 10 или больше – лучше использовать 5 креплений (3 сверху, 2 снизу).
6. Установленный радиатор выставляют по горизонтали и по вертикали. На самом деле лучше сделать небольшой наклон по отношению к плоскости стены – таким образом вы обезопасите себя от «завоздушивания».
7. Высчитывают места соединения со стояком. Нарезают резьбу на стояках, накручивают необходимые элементы. Соединяют все элементы в единую систему.
8. Обязательно нужно самым тщательным образом проверить герметичность!

Процесс установки батареи показан на видео, обязательно его посмотрите.

Надеемся, что статья была вам полезна. Нажмите, пожалуйста, на кнопки социальных сетей (ниже), чтобы и ваши друзья могли сами установить батареи у себя дома.

Хорошего вам дня!

Подключение батарей отопления: популярные варианты Поменять батарею в квартире – зачем и как это сделать Регуляторы температуры для батарей отопления – выбираем нужное оборудование Сдать чугунные батареи на металлолом – как это сделать и сколько денег можно получить? Установка терморегуляторов на батареи отопления – пошаговая инструкция

Варианты разводки отопительных приборов

С чего начинается грамотная установка разных типов радиаторов отопления в квартире?

Чтобы установка радиаторов отопления в квартире прошла без проблем, то вторым шагом нужно своими руками отбить горизонтальный уровень расположения батареи

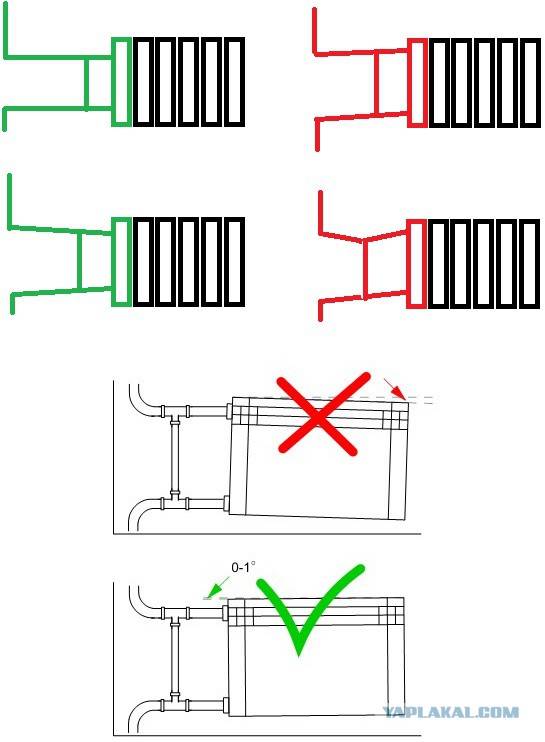

Так же как и при организации теплого пола, важно обеспечить соосность для подключения подводок к футоркам. Но здесь есть свои особенности:

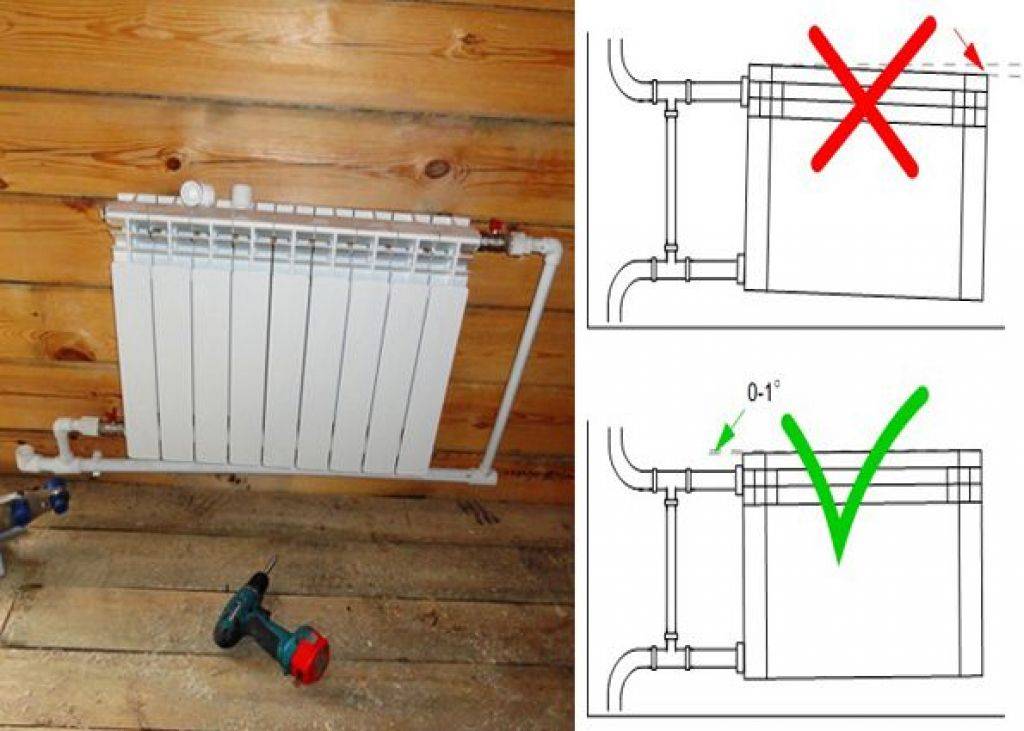

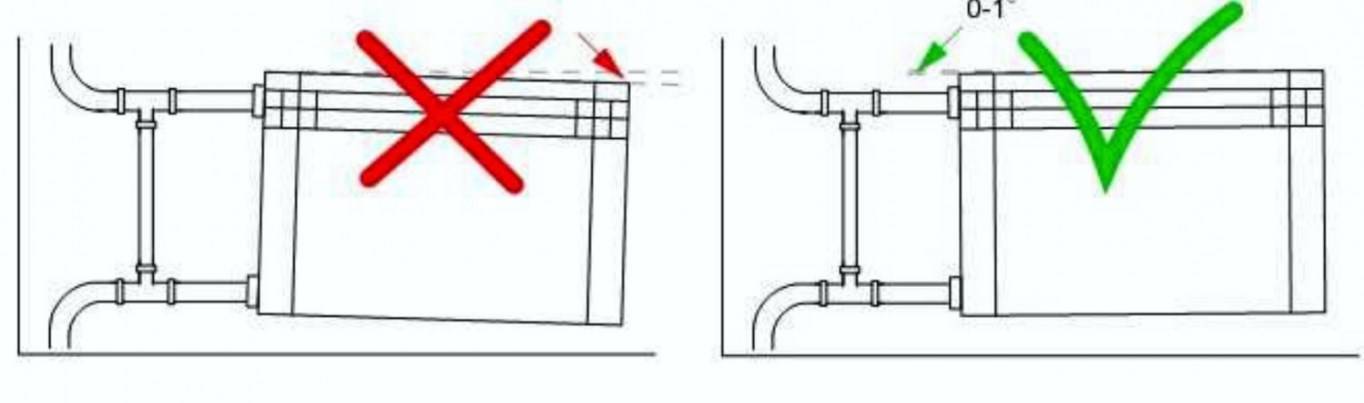

• Горизонтальные каналы отопительного прибора нужно сориентировать по уровню.
• Обе трубы подачи должны иметь уклон относительно хода жидкостного теплоносителя для снижения силы сопротивления потоку и завоздушивания устройства. По СНиП уклон небольшой – всего 5-10 мм на длину трубы более 0,5 метра.
• Стальные трубы подвода длиной менее 1,5 метра к стене крепить не нужно.

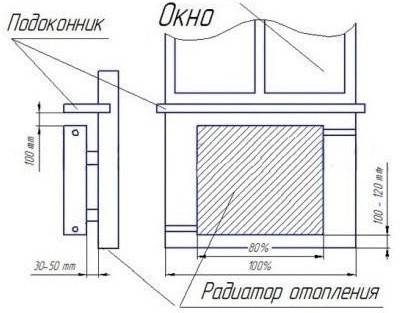

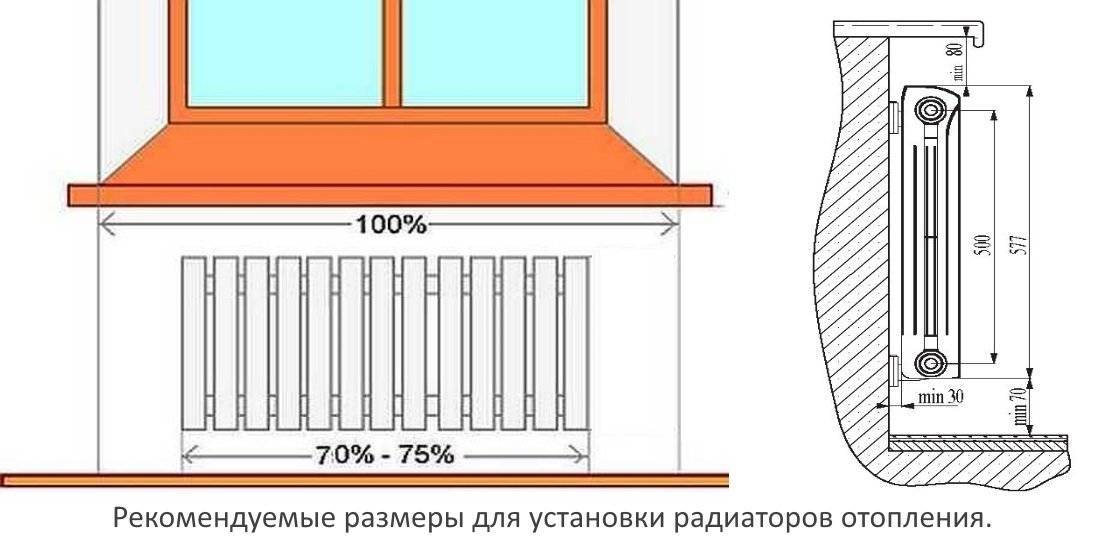

Есть еще один вопрос, который интересен начинающему сантехнику – на какой высоте устанавливают радиаторы в комнате. По правилам их положение осуществляется по следующим правилам:

• Промежуток между подоконником и верхней точкой батареи – 50-100 мм.
• Промежуток между стеной и батареей – 25-50 мм.
• Расстояние от пола – 100-120 мм.

Чугунные радиаторы

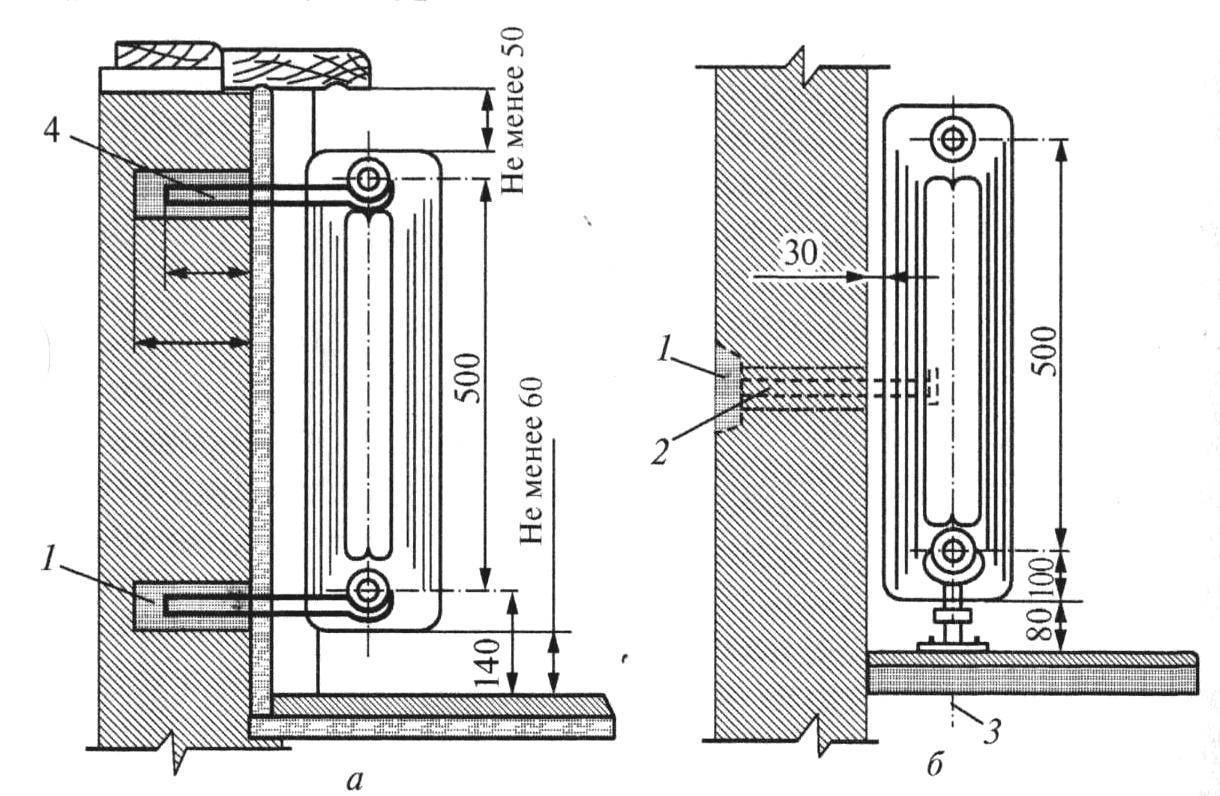

Процесс установки чугунного радиатора

Раньше чугунные батареи стояли повсеместно – других разновидностей попросту не существовало. Впрочем, нельзя сказать, что чугунные батареи – сильно уж плохо. У них есть и свои достоинства, и, конечно же, недостатки.

К достоинствам можно отнести такие их качества:

• Чугун обладает высокой стойкостью к коррозии и различным агрессивным элементам, содержащимся в воде – они вполне работоспособны и при низкокачественном теплоносителе.
• Чугунные батареи содержат большой объем воды – они могут концентрировать много тепла.
• Чугун не протекает.
• Это – достаточно дешевый вариант.

Недостатками чугунных батарей являются:

• Накапливание ржавчины в радиаторах.
• Поверхность теплоотдачи мала. В совокупности с низкой теплопроводностью чугуна обогрев помещения происходит достаточно медленно.
• Способ теплоотдачи – преимущественно излучение, из-за этого требуется установка большого количества секций.
• Установка чугунных батарей затрудняется их большим весом.
• Они плохо сочетаются с уже существующими системами отопления (особенно – снабженными автоматикой).
• Невозможность установки механизма регулировки на каждом радиаторе.

Кроме того, для многоквартирных домов отопительная система из чугунных батарей будет весить слишком много, а вместе с наполняющей их водой – буквально тонны; трубопровод для такой системы будет иметь очень большие размеры, и эти трубы «спрятать» в стенках невозможно.

Поправки, вносимые в расчет и советы

Рассмотренные выше методы расчёта количества секций радиатора прекрасно подходят для помещений, высота которых достигает 3-х метров. Если этот показатель больше, необходимо увеличивать тепловую мощность прямо пропорционально росту высоты.

Если весь дом оснащен современными пластиковыми окнами, у которых коэффициент тепловых потерь максимально снижен – появляется возможность сэкономить и уменьшить полученный результат до 20%.

Считается, что стандартная температура теплоносителя, циркулирующего по отопительной системе – 70 градусов. Если она ниже этого значения, необходимо на каждые 10 градусов увеличивать полученный результат на 15%. Если выше – наоборот уменьшать.

Помещения, площадь которых более 25 кв. м. отопить одним радиатором, даже состоящим из двух десятков секций, будет крайне проблематично. Чтобы решить подобную проблему, необходимо вычисленное число секций поделить на две равные части и установить две батареи. Тепло в этом случае будет распространяться по комнате более равномерно.

Если в помещении два оконных проема, радиаторы отопления нужно размещать под каждым из них. Они должны быть по мощности в 1.7 раза больше номинальной, определенной при расчетах.

Купив штампованные радиаторы, у которых поделить секции нельзя, необходимо учитывать общую мощность изделия. Если ее недостаточно, следует подумать о покупке второй такой же батареи или чуть менее теплоемкой.

Очень многие факторы могут оказывать влияние на итоговый результат. Рассмотрим, в каких ситуациях необходимо вносить поправочные коэффициенты:

• Окна с обычным остеклением – увеличивающий коэффициент 1.27
• Недостаточная теплоизоляция стен – увеличивающий коэффициент 1.27
• Более двух оконным проемов на помещение – увеличивающий коэффициент 1.75
• Коллекторы с нижней разводкой – увеличивающий коэффициент 1.2
• Запас в случае возникновения непредвиденных ситуаций – увеличивающий коэффициент 1.2
• Применение улучшенных теплоизоляционных материалов – уменьшающий коэффициент 0.85
• Установка качественных теплоизоляционных стеклопакетов – уменьшающий коэффициент 0.85

Количество вносимых поправок в расчет может быть огромным и зависит от каждой конкретной ситуации. Однако следует помнить, что уменьшать теплоотдачу радиатора отопления значительно легче, чем увеличить. Потому все округления делаются в большую сторону.

Если необходимо произвести максимально точный расчёт количества секций радиатора в сложном помещении – не стоит бояться обратиться к специалистам. Самые точные методы, которые описываются в специальной литературе, учитывают не только объем или площадь комнаты, но и температуру снаружи и изнутри, теплопроводность различных материалов, из которых построена коробка дома, и множество других факторов.

Безусловно, можно не бояться и набрасывать несколько ребер к полученному результату. Но и чрезмерное увеличение всех показателей может привести к неоправданным расходам, которые не сразу, порой и не всегда удается окупить.

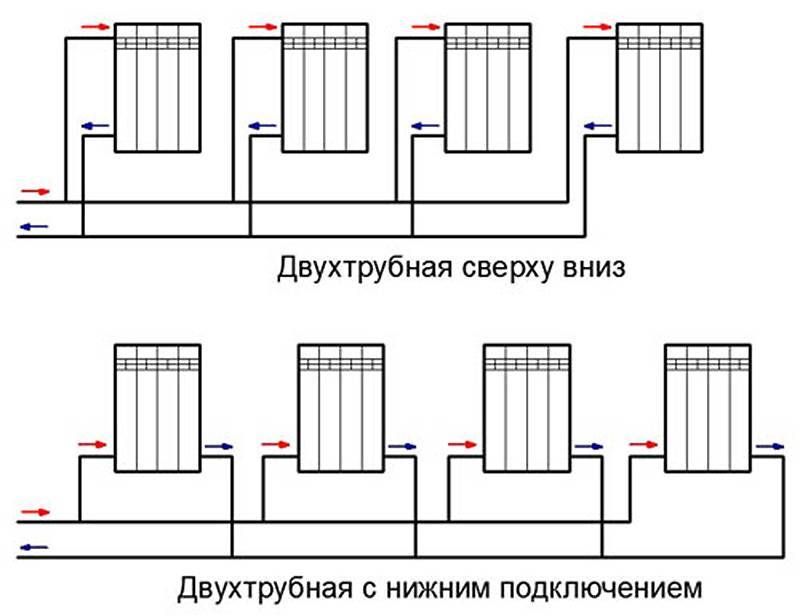

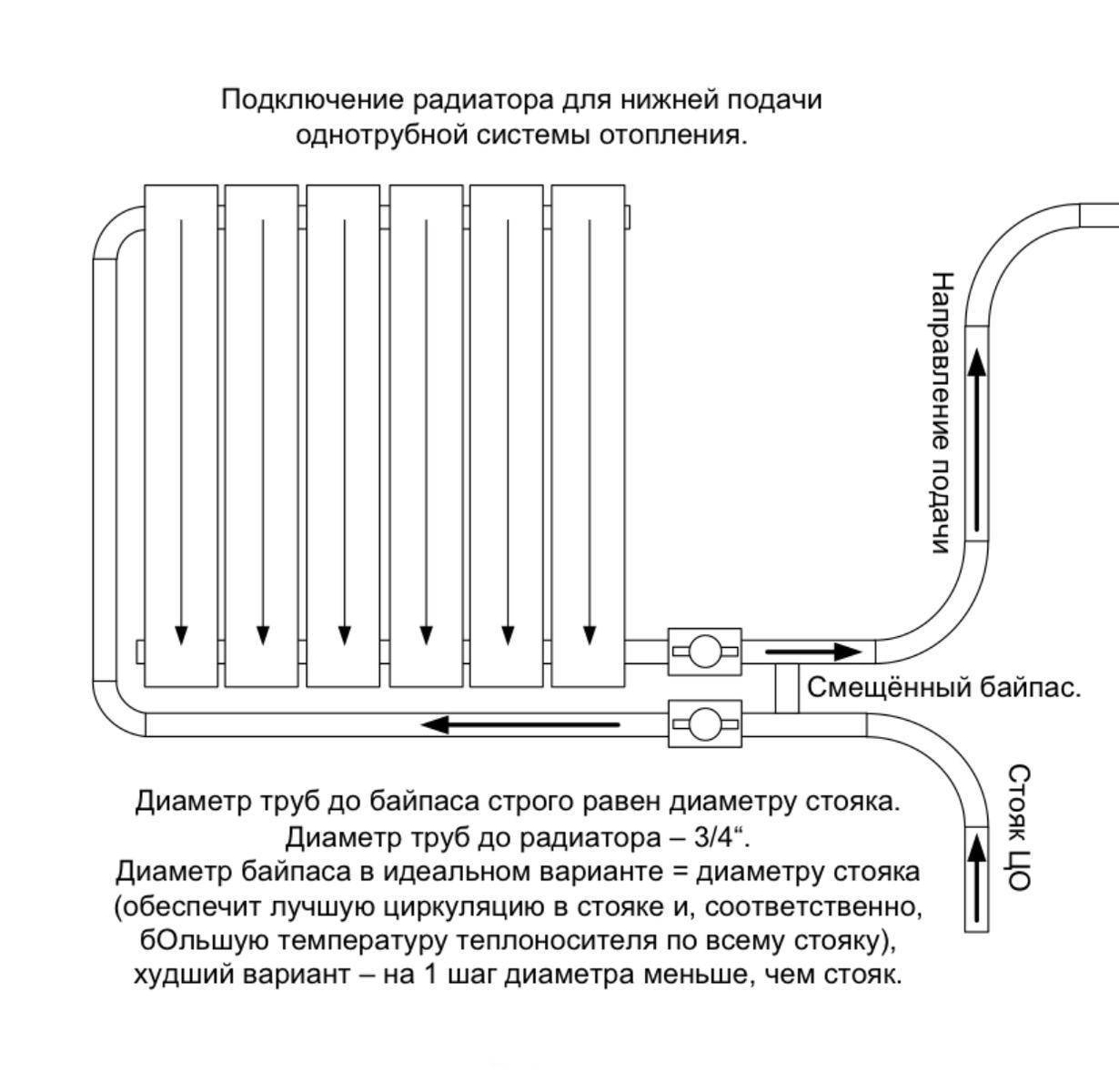

Варианты подключения радиаторов

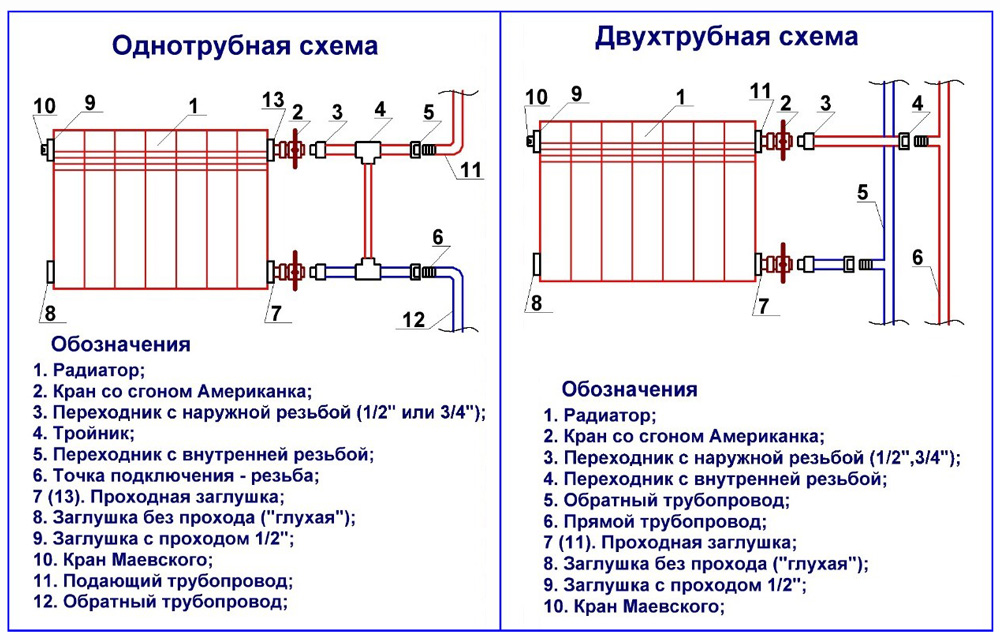

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

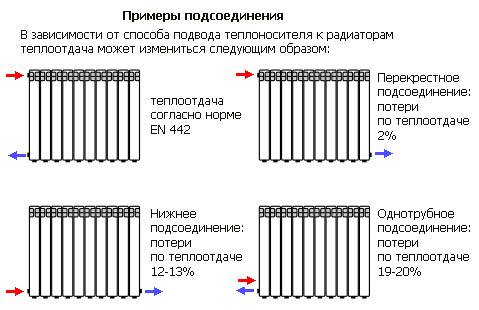

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

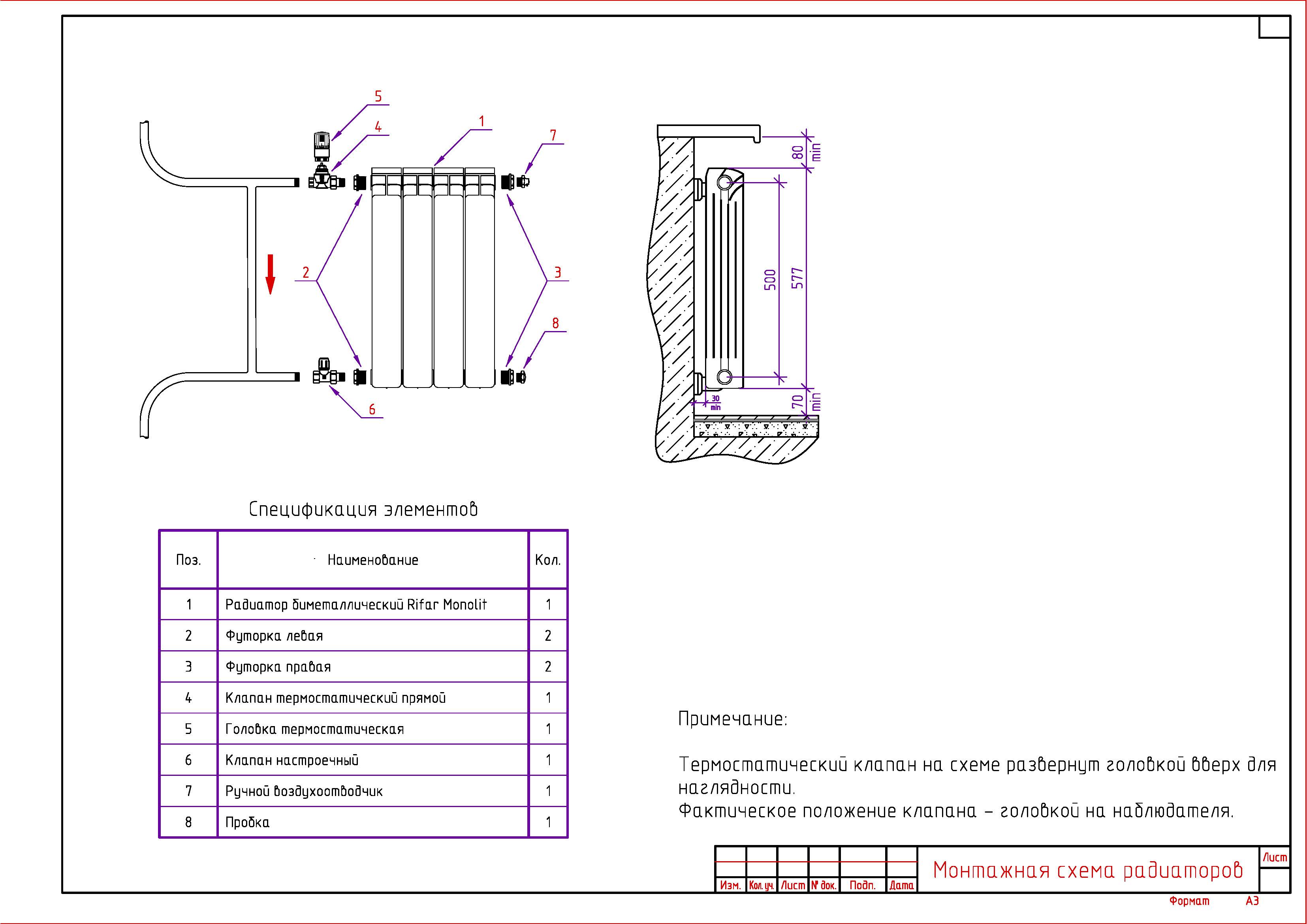

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.

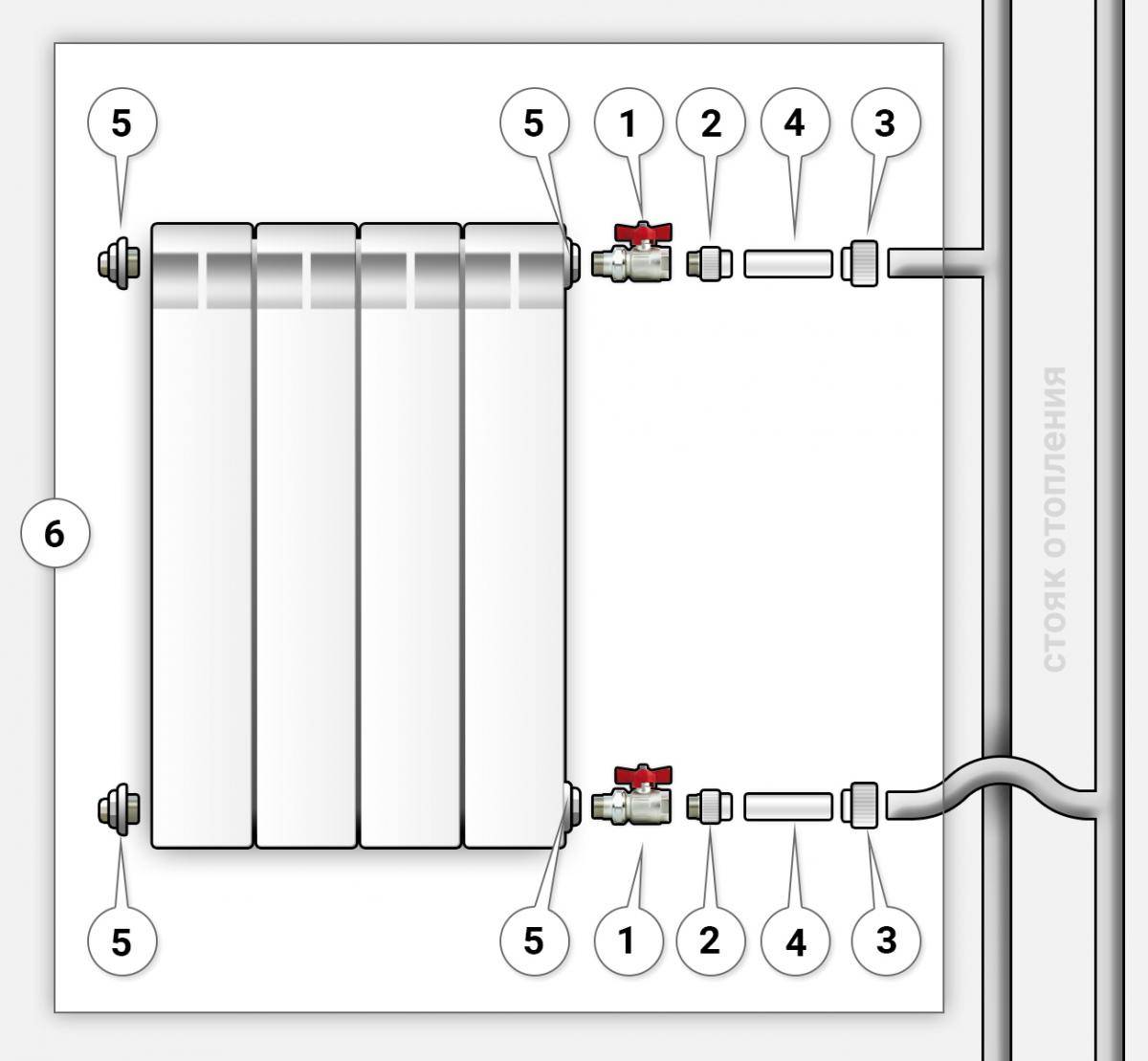

• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

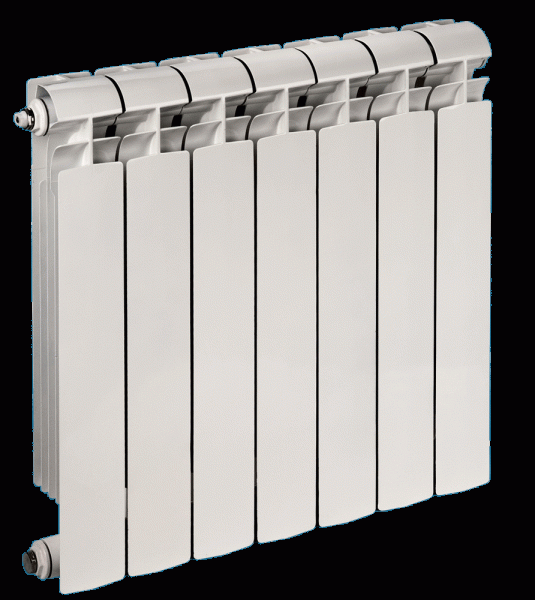

Алюминиевые батареи

Эти радиаторы являются самыми легкими. Выглядят они красиво и легко «вписываются» в практически любой интерьер.

Алюминиевые батареи имеют следующие преимущества:

• Обладают хорошей теплоотдачей.
• Мало весят.
• Имеют низкую инерционность.
• При сливе теплоносителя не корродируют, а покрываются оксидной пленкой.

Пример установки алюминиевых батарей

Есть у них и недостатки, причем – достаточно существенные. Например, они куда более требовательны к теплоносителю: если это, например, вода, то ее pH должен быть порядка 7-8. Подключение к радиатору нужно выполнять либо при помощи алюминиевых труб, либо –металлопластиковых. Подключение при помощи труб из другого металла приводит к коррозии и даже разрушению самих секций радиатора. К повреждению секций приводит и отсутствие воздухоотводчика.

Слабым местом алюминиевых радиаторов являются резьбовые соединения, которые в случае гидроудара страдают в первую очередь.

Алюминиевые радиаторы подвержены так называемому «завоздушиванию» — воздух образуется в результате протекающих в радиаторе химических процессов, и его нужно время от времени стравливать.

Кроме того, установка батарей отопления из алюминия требует большей аккуратности, это лучше доверить профессионалам.

Сегодня можно приобрести две разновидности радиаторов из алюминия:

• Стандартный (европейский).
• Усиленный (выдерживает до 12 атмосфер).

Подключаем правильно!

Не важно, биметаллические, алюминиевые или чугунные батареи вы собираетесь устанавливать, общие правила установки распространяются на все типы. Для обеспечения нормального теплообмена и движения тёплого воздуха нужно соблюдать установленное расстояние, а именно:

1. Для нормальной циркуляции нагретого воздуха, что положительно сказывается на теплоотдаче источника тепла, необходимо обеспечить расстояние 5-10 сантиметров от верхней решётки радиатора до подоконника.
2. Между нижней поверхностью отопительной батареи и полом должен оставаться зазор 8-12см.
3. Расстояние между радиатором и стеной — 2-5см. Если на стене планируется установка отражающей теплоизоляции, стандартные крепления могут оказаться короткими. В таких случаях покупают крюки-фиксаторы немного большей длины.

https://youtube.com/watch?v=nnQz2VA7C_M

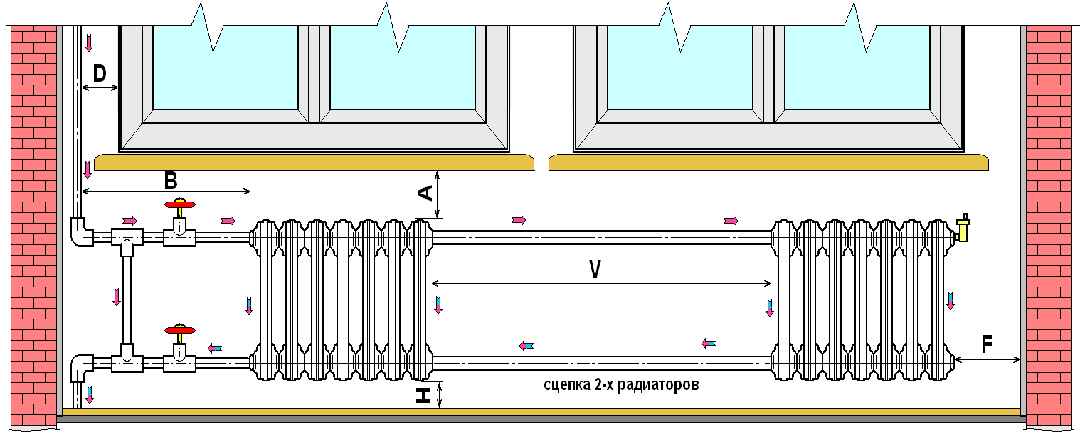

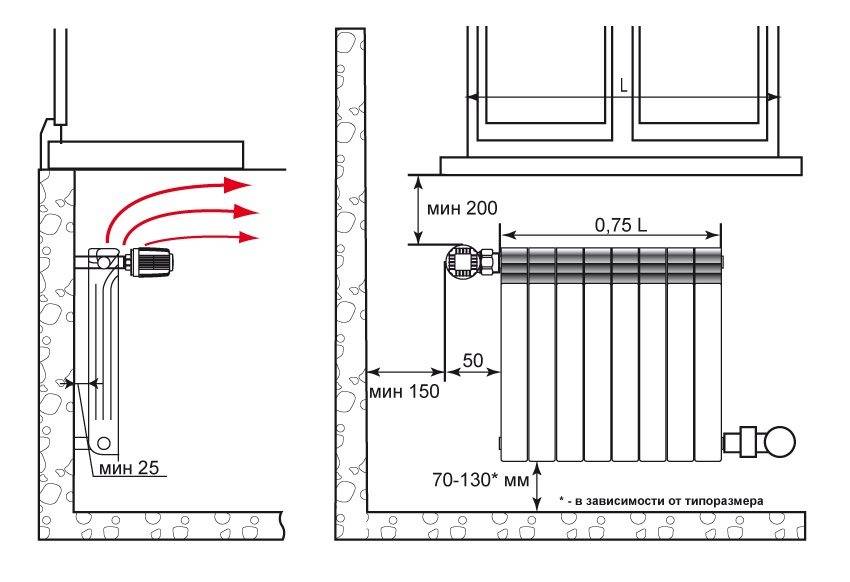

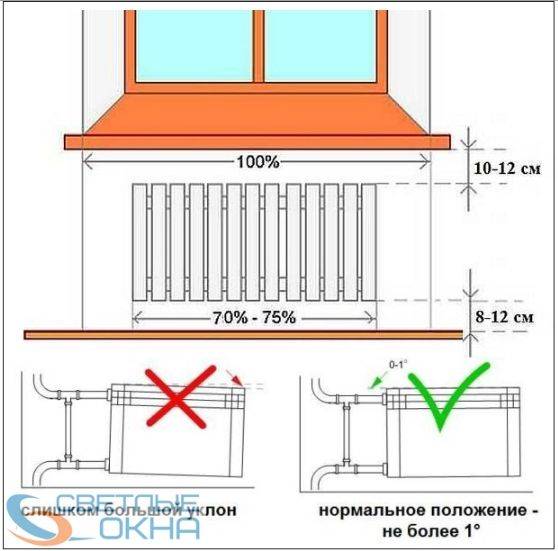

Правила установки радиаторов отопления

Требования по длине — это далеко не все рекомендации. Есть еще правила расположения под окном относительно пола, подоконника и стены:

• Располагать отопительный прибор требуется строго посередине оконного проема. При монтаже находите середину, отмечаете ее. Потом вправо и влево откладываете расстояние до места расположения креплений.
• От пола расстояние 8-14 см. Если сделать меньше — трудно будет убирать, если больше — внизу образуются зоны холодного воздуха.
• От подоконника радиатор должен отстоять на 10-12 см. При более близком расположении ухудшается конвекция, падает тепловая мощность.
• От стены до задней стенки расстояние должно быть 3-5 см. Этот зазор обеспечивает нормальную конвекцию и распространение тепла. И еще один момент: при малом расстоянии на стене будет оседать пыль.

Исходя из этих требований, определяете наиболее подходящий размер радиатора, а потом подыскивать модель, удовлетворяющую им.

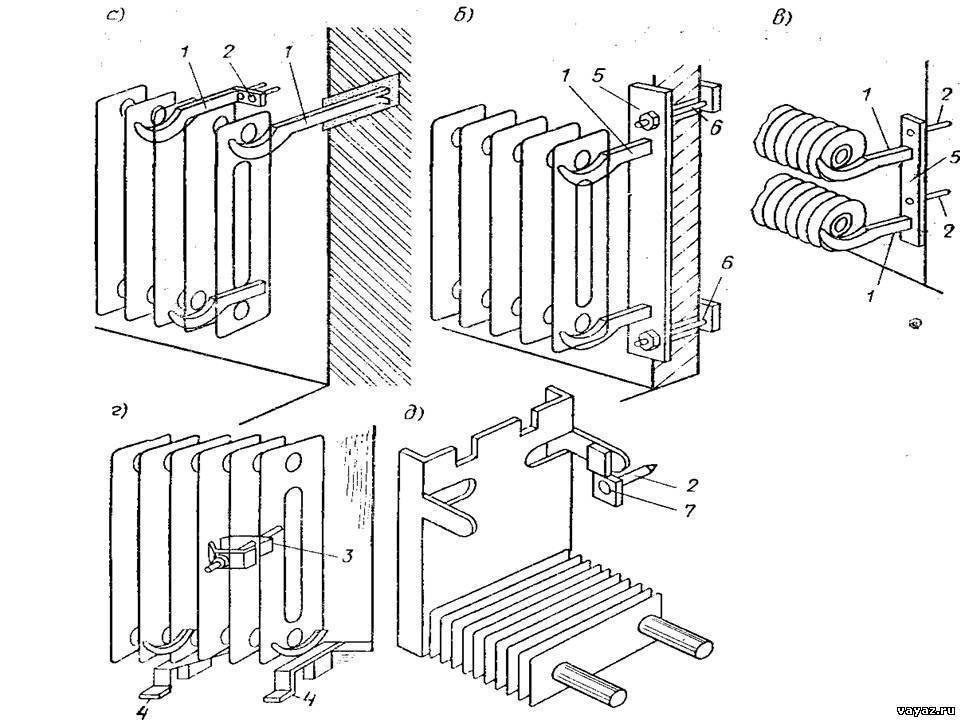

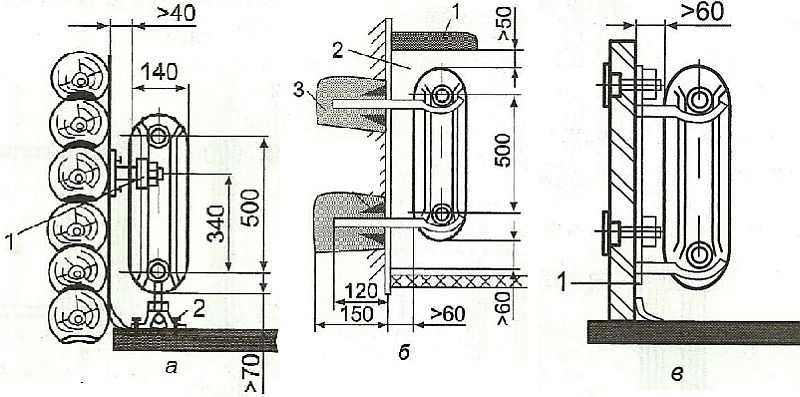

Способы крепления в зависимости от типа стены

Это общие правила. Некоторые производители имеют свои рекомендации. И воспримите как совет: перед покупкой внимательно изучите требования по установке. Убедитесь, что все условия вас устраивают. Только после этого покупайте.

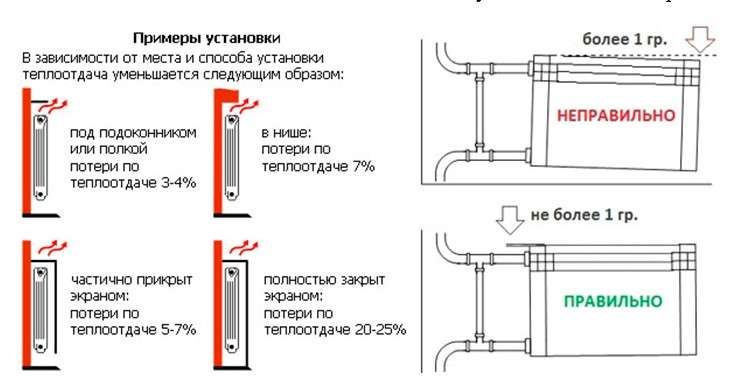

Чтобы снизить непроизводственные потери — на нагрев стены — за радиатором на стене закрепите фольгу или фольгированный тонкий теплоизолятор. Такая простая мера позволит сэкономить 10-15% на отоплении. Именно настолько возрастает теплоотдача. Но учтите, что для нормальной «работы», от блестящей поверхности до задней стенки радиатора должно быть расстояние не менее 2-3 см. Потому теплоизолятор или фольгу нужно закрепить на стене, а не просто прислонить к батарее.

Когда же надо устанавливать радиаторы? На каком этапе монтажа системы? При использовании радиаторов с боковым подключением, сначала можно навесить их, потом приступать к разводке трубопровода. Для нижнего подключения картина иная: необходимо знать только межосевое расстояние патрубков. В этом случае устанавливать радиаторы можно уже после окончания ремонта.

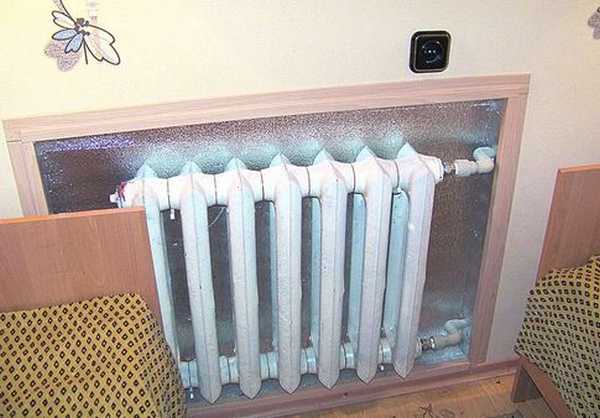

Для повышения тепловой мощности закрепите на стене фольгу

Способы разводки

Как организовать подключение?

Следующим этапом процесса идет выбор типа подключения. Наиболее эффективны следующие способы:

• Боковое одностороннее – подвод соединяется с верхним патрубком, а отвод – на той же стороне батареи, но к нижнему патрубку. Вариант обеспечивает отличную теплоотдачу, но подходит для батарей, состоящих из 12 секций.

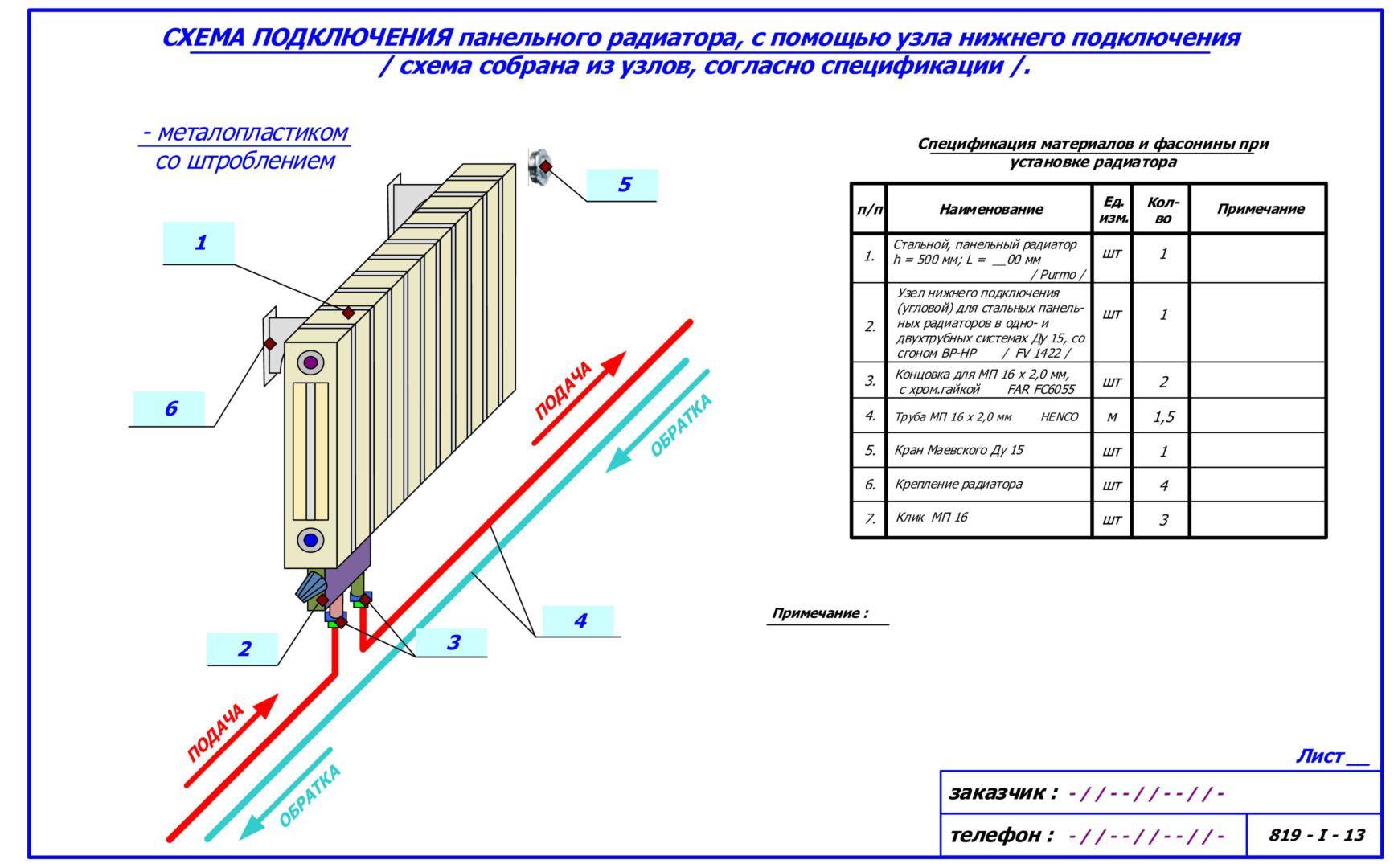

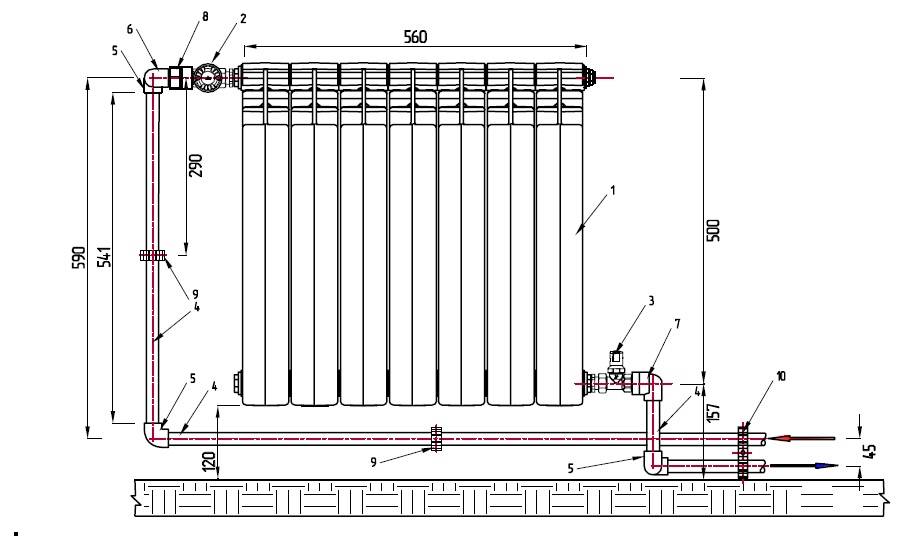

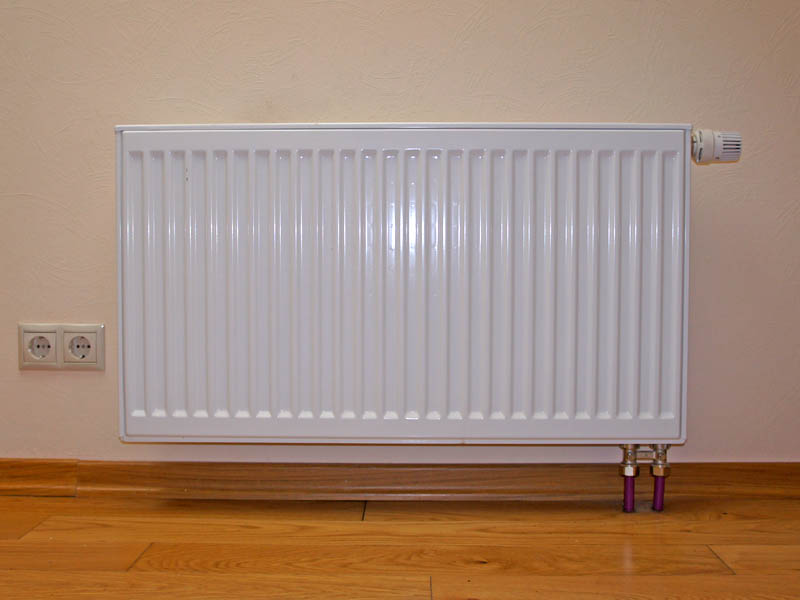

• Нижнее – оба направления подсоединяются к нижним патрубкам отопительного прибора с разных сторон. Метод идеален для скрытой прокладки труб.

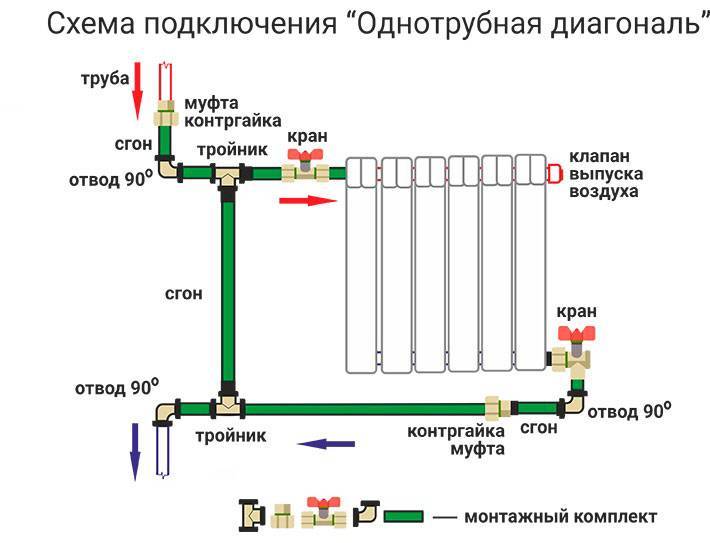

• Диагональное – подвод осуществляется через верхний патрубок, а отвод – с другой стороны через нижний патрубок. Способ используется для подключения приборов с более чем 12-ю секциями.

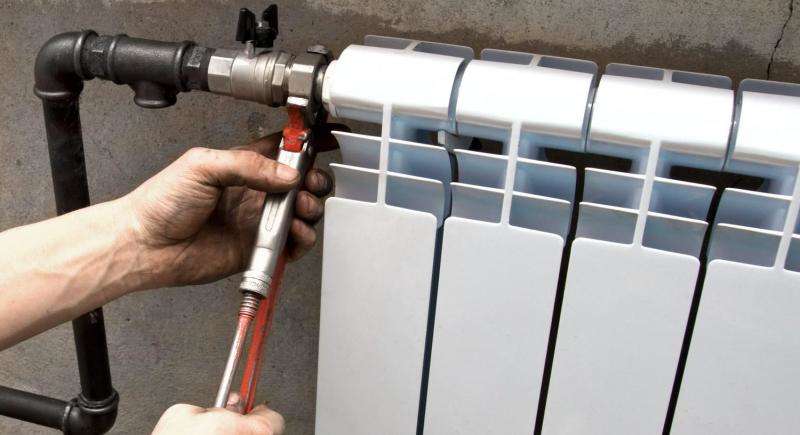

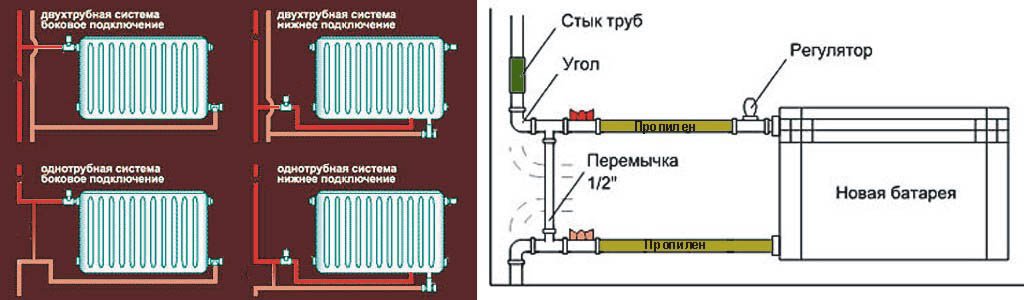

Подсоединение радиатора к полипропиленовым трубам

Для правильной установки радиаторов с пропиленовыми трубами отопления придется обзавестись специальным паяльником. Соединение реализуется по двум технологиям:

• В случае, когда радиаторный вентиль пропиленовый, то соединение осуществляется при помощи пайки непосредственно с подводкой. Далее с крана следует открутить металлический концевик «американки» и вкрутить его в радиаторную футорку. Для герметичности применяется лента ФУМ или льняная подмотка. В итоге «американку» снова собирать и затянуть накидную гайку ключом.
• Если радиаторный вентиль из металла, то для соединения с пластиковой подводкой применяют комбинированную муфту разъемного типа с внутренней резьбой. Она аналогична по принципу действия «американке», но накидная гайка приспособлена для пайки. Через соединительный фитинг пластиковую часть муфты припаивают к подводной трубе. После этого муфту нужно разобрать, и металлическую часть с подмоткой навернуть на вентиль. Муфту собрать и затянуть накидную гайку.

Подсоединение батареи к металлической подводке

Многие домовладельцы, начитавшись статей о том, как правильно установить отопительный радиатор, переживают, что при работе с трубами из металла может понадобиться сварочный аппарат и сопутствующие навыки по его использованию. Спешим успокоить – ничего подобного тут не нужно, все делается на резьбовых соединениях. Для этого на только что обрезаном участке подводки нарезают резьбу при помощи клуппа. Технология выполнения процесса выглядит следующим образом:

• Трубы подвода обрезать при помощи болгарки так, чтобы линия среза была четко перпендикулярна осевой линии трубы.
• Очистить конец трубы от коррозии или краски и сделать фаску напильником.
• На резцы клуппа и участок трубы нанести смазку.
• Поставить головку на фаску и отцентрировать ее.
• Используя газовый ключ, проворачивать головку по часовой стрелке.
• Для качественного соединения должен получиться резьбовой участок, равный длинной части сгона.

В итоге на готовую резьбу нужно накрутить контргайку и муфту, и совместив оси шарового крана и подводки, перегнать муфту с подводки на корпус крана. В процессе используется подмотка или лента ФУМ. Далее на резьбу около муфты следует навернуть подмотку и перегнать контргайку. После окончательной фиксации запорного крана или термпературного регулятора, его соединяют с радиаторной футоркой через «американку».

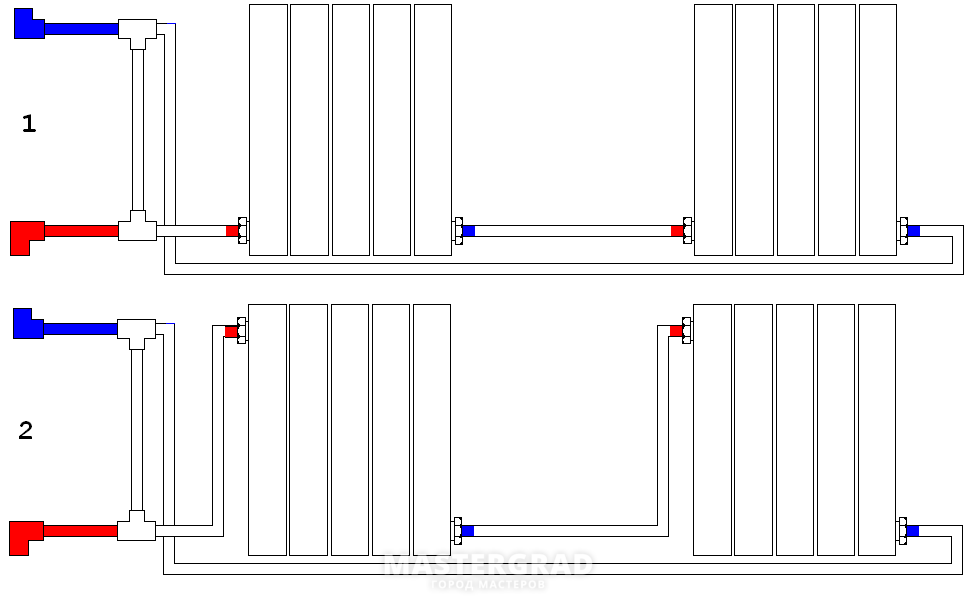

Варианты разводки отопительных приборов

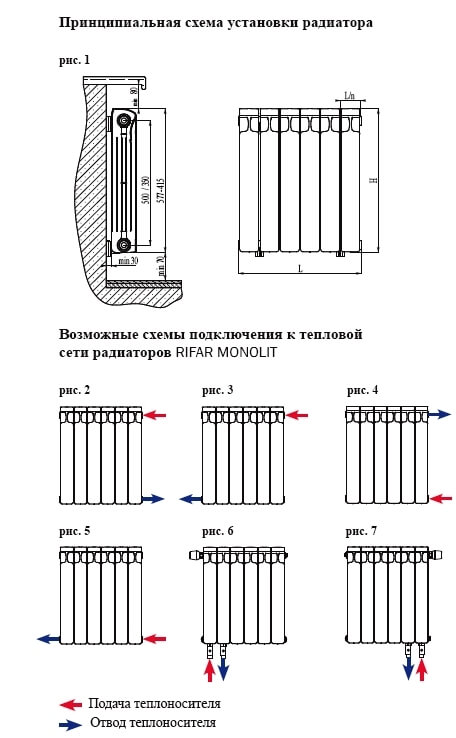

Схема установки батарей отопления может быть следующей:

• Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
• Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;

• Боковая односторонняя. Это самый распространенный вид подключения, при желании можно найти много фото и видео о нем в интернете. Суть этого вида заключается в присоединении подающей трубы к верхней футорке, а обратки к нижней. Нужно отметить, что такое подключение дает максимальную теплоотдачу. Если подключить трубопроводы наоборот, то мощность упадет на десять процентов. Правила установки батарей отопления гласят, что в случае плохого прогрева секций в многосекционных радиаторах нужно установить удлинитель протока воды.
• Параллельная. Подключение в этом случае осуществляется через трубопровод, который подключен к подающему стояку. Теплоноситель уходит через трубопровод, присоединенный к обратке. Вентили, установленные перед и после радиатора, делают возможным ремонт и снятие батареи без вмешательства в работу системы. Недостатком является необходимость высокого давления в системе, так как при низком напоре циркуляция плохо происходит. Как установить батарею отопления таким способом, вам смогут помочь опытнее специалисты монтажники.

Правильное подключение

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.

Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:

• Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
• Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
• Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.

Подсчет секций радиатора

Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.

Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.

Разновидности

Батареи – какое это имущество: общедомовое или личное?

Важно понимать, каким статусом наделены батареи: это общедомовая собственность либо частная, за которую несёт ответственность собственник?

Постановление Правительства Российской Федерации от 13.08.2006 № 491 утвердил перечень имущественных объектов многоквартирных домов, являющихся объектами общественного пользования, это:

1. Стояки.
2. Арматура всех видов.
3. Учётные приборы общедомового использования.
4. Элементы обогрева.

Исходя из данного перечня, батареи – это имущество, принадлежащее дому.

Таким образом, УК экономит деньги путём переложения собственных обязательств на жильцов дома.

Выбираем конструкцию радиатора

Параметры местной обогревательной системы — важная характеристика при выборе отопления. Система частного дома имеет такие преимущества:

• эксплуатируется при благоприятных условиях и небольшом давлении;
• качество теплоносителя значительно лучше, чем в системах многоэтажных домов;
• отсутствуют скачки давления, нет угрозы гидроударов.

При таких характеристиках выбор моделей радиаторов достаточно широк. Покупая батареи, стоит делать упор на большой коэффициент отдачи с правильным соотношением цены и качества. Для домашней системы подходят устройства из любого материала.

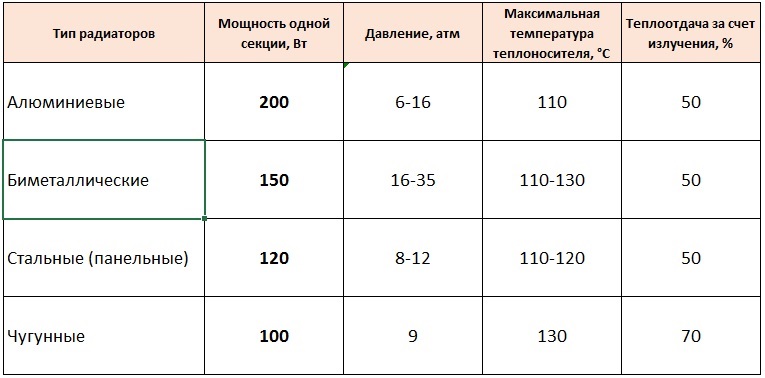

Рассмотрим разные конструкции батарей:

Радиаторы панельные и секционные чаще бывают самыми недорогими. При хорошей теплоотдаче имеют компактные размеры. Могут монтироваться в систему отопления по разным схемам подключения.

Трубчатые батареи стоят дороже, чем предыдущие варианты, но по техническим характеристикам приблизительно одинаковы. Повышенная цена складывается из-за более стильного дизайна. Удобны они и для сушки вещей.
