Изготовление насадки для шуруповерта из ручной дрели
Мало кто знает о том, что можно сделать из старой дрели, поэтому не торопитесь утилизировать или продавать этот бесценный инструмент. Из него можно изготовить приспособление для шуруповерта, которое предназначено для завинчивания и вывинчивания разных крепежей. Это могут быть не только длинные саморезы, но еще и болты с гайками. Секрет этого устройства в том, что сделать из старой дрели можно очень полезную вещь, которая позволит добираться до труднодоступных мест с последующим вывинчиванием крепежных изделий.
Принцип изготовления насадки или приспособления под шуруповерт из ручной дрели заключается в выполнении таких манипуляций:
- Для начала освобождаем инструмент от лишних деталей. Для этого следует демонтировать патрон с инструмента, а также рукоятку
- Демонтируется также упорная пятка, которая в новом приспособлении не понадобится
- Вал, на котором располагался патрон, имеет достаточно большой диаметр. В патрон шуруповерта установить вал такого диаметра не получится, поэтому приступаем к его стачиванию
- Стачивать вал для уменьшения его диаметра рекомендуется на токарном станке. Использование для таких целей наждачного круга или болгарки не рекомендовано, так как стачивание получится неравномерным
- Чтобы сточить вал на токарном станке, его понадобится изначально демонтировать с инструмента. Сделать это не трудно. В механизме возле конической шестерни, которая посажена на валу, находится отверстие со шплинтом. Этот шплинт необходимо выбить, тем самым разъединив шестеренку с валом
- После стачивания вала до 8-10 мм на токарном станке, его следует установить на место, не забыв зашплинтовать. Вал изготовлен из каленой стали, поэтому перед тем, как его стачивать, рекомендуется проделать термообработку (нагреть его паяльной лампой)
- Вал перемещается при помощи шарикового подшипника, который можно смазать, чтобы продлить срок его службы
- Первая часть работы выполнена. Вал, который был сточен, на новом приспособлении будет применяться в качестве передаточного устройства. Рабочим элементом на приспособлении будет вал, на котором крепилась рукоятка
- Второй вал имеет специфичную шестигранную форму, которую следует также обработать, чтобы можно было надевать на него торцевые головки или другие насадки. Самый простой вариант — это сделать из шестигранной формы торцевого выступа квадратную под закрепление головок
- Сделать это можно при помощи болгарки и отрезного круга. При этом на такой вал можно будет устанавливать только головки для завинчивания и вывинчивания болтовых соединений
- Если планируется применять приспособление для других целей, то на валу можно нарезать резьбы, предварительно сделав его цилиндрической формы и обточив до нужных размеров
- На нарезанную резьбу необходимо завинтить патрон от дрели, в который можно устанавливать различные насадки — биты, миксеры, сверла, фрезы и т.п.
- Учтите также, что для установки патрона на вторичный вал приспособления, понадобится также нарезать внутреннюю резьбу для контрольного закрепления цангового патрона
- В завершении изготовления приспособления из старой ручной дрели необходимо отрезать оставшуюся часть, на которой крепилась упорная лапка
- После этого самодельная приспособа готова к применению. Остается закрепить ее в патроне шуруповерта, и протестировать
Достоинство такого приспособления заключается в увеличении силы момента. Шуруповерт приводит в движение шестерню малого диаметра, которая передает усилие на большую шестеренку. К большой шестерне крепится малая, передаваемая усилие на вторую большую шестерню, на которой расположен вторичный вал, тем самым снижается скорость вращения, а значит, усиливается момент. В итоге приспособа позволяет выкручивать и срывать прикипевшие и заржавевшие болтовые соединения. Однако не забывайте, что главную роль выполняет шуруповерт, который должен иметь необходимый запас мощности, иначе может пострадать его двигатель.
Как сделать простую сверлильную стойку для электродрели
Комплектующие и алгоритм сборки
Изготовить фрезерный станок из дрели, которая есть практически у каждого домашнего мастера, можно, но при этом следует иметь в виду, что такое устройство не сможет в полной мере заменить серийную модель. Объясняется это тем, что патрон обычной ручной дрели способен вращаться со скоростью 3000 об/мин, тогда как серийный фрезер в состоянии обеспечить вращение используемого инструмента со скоростью до 30000 об/мин. Кроме того, редуктор бытовой электрической дрели не рассчитан на интенсивные нагрузки, которые быстро приведут его в неисправное состояние.
Вертикальный фрезер из дрели
Схема простейшей вертикальной стойки для дрели
Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:
- несколько кусков ДСП или толстой фанеры;
- хомут, при помощи которого дрель будет фиксироваться на основании устройства;
- болты, саморезы и другие крепежные элементы;
- перьевое сверло или сверлильную коронку диаметром 40 мм;
- стандартный набор слесарных инструментов.
Обрезки реек, куски фанеры, металлические уголки – всё это можно использовать для изготовления простой фрезерной стойки
Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.
- Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
- В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
- На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
- Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.
Варианты закрепления дрели (нажмите на фото, чтобы увеличить)
Регулировка глубины реза при использовании такого фрезера осуществляется посредством изменения положения электродрели в фиксирующем ее хомуте.

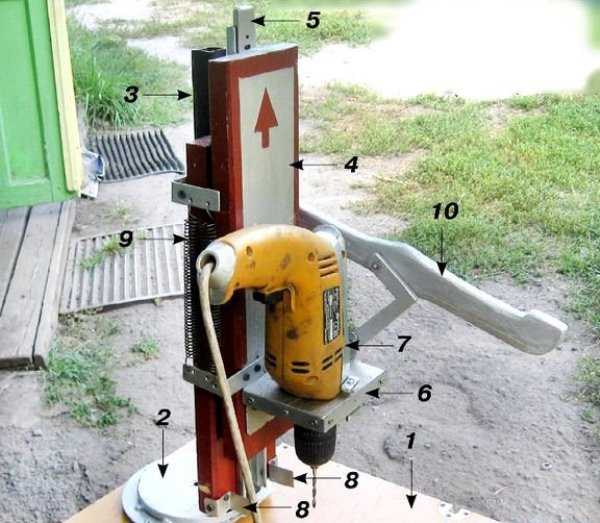

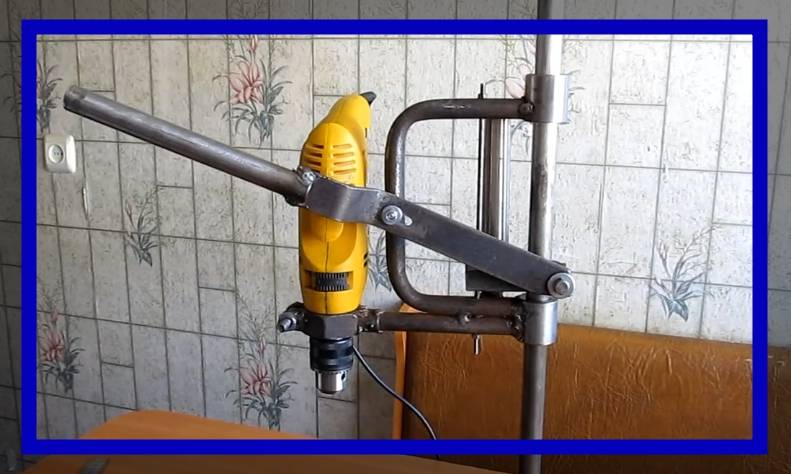

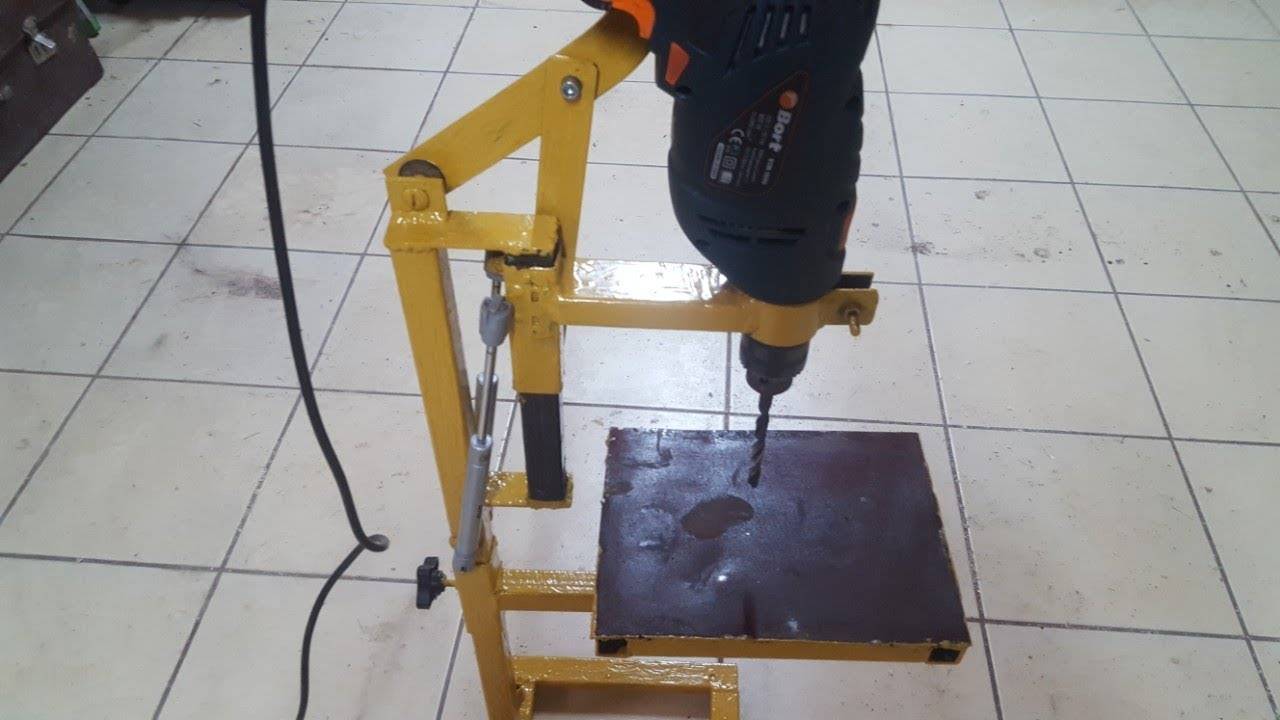

Стойка с регулировкой высоты посредством рычага
Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:
- две металлические штанги, которые будут выступать в роли направляющих элементов;
- площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
- резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
- элементы, обеспечивающие фиксацию электродрели в требуемом положении.

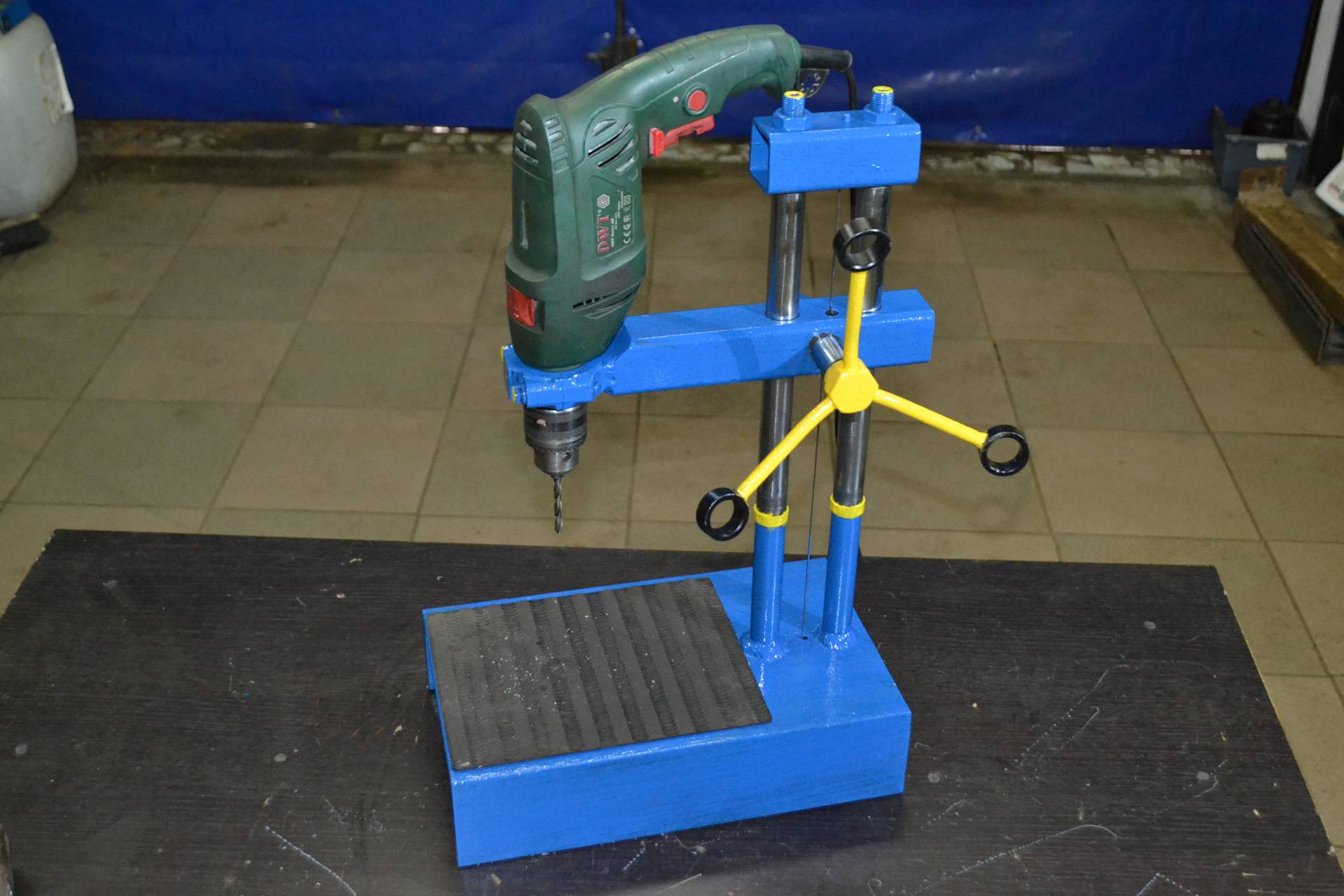

Стойка с регулировкой высоты с помощью резьбовой шпильки
Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.
Естественно, вся конструкция такого самодельного фрезера, работу которого хорошо демонстрирует видео, должна быть зафиксирована на надежном основании. В качестве последнего может выступать поверхность рабочего стола или верстака.

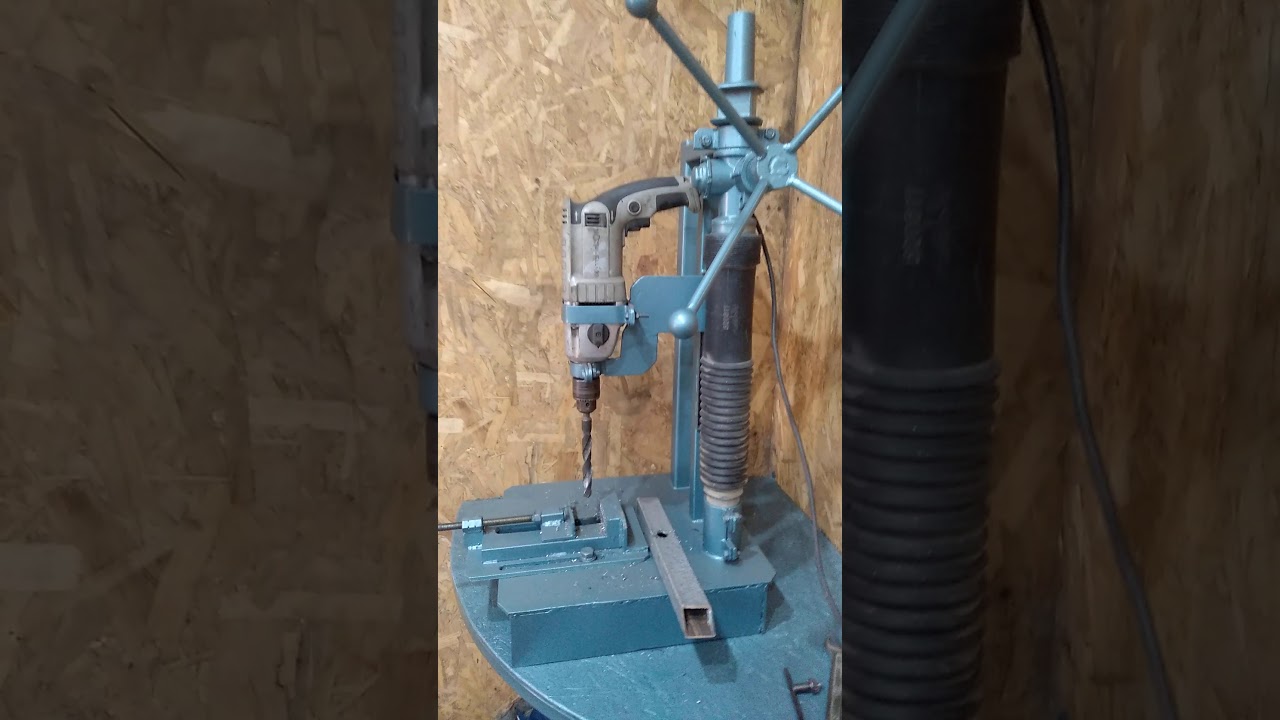

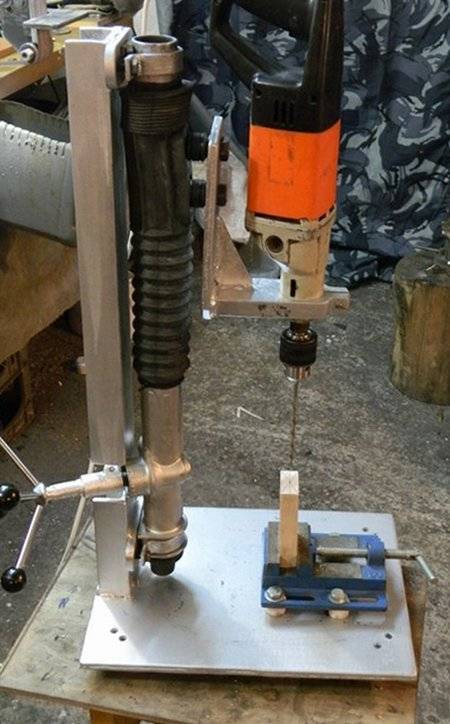

Собираем сверлильный станок из дрели

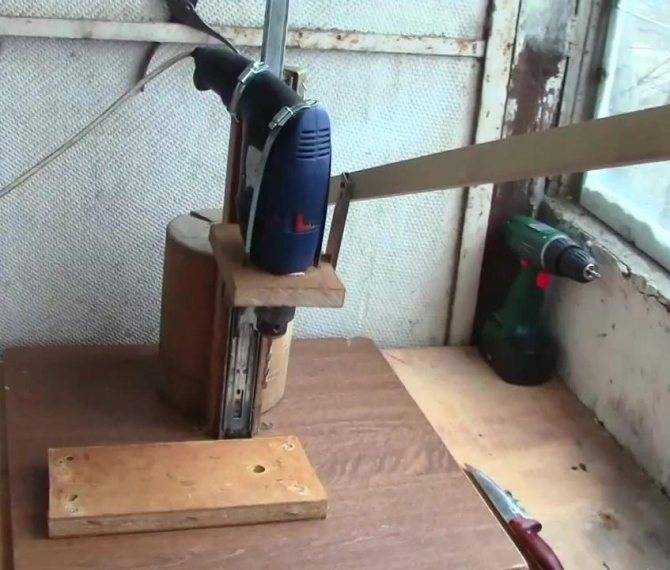

У нас есть колода-основание, теперь необходимо установить направляющие для дрели, по которым она будет «ездить». Есть некоторые требования для такого элемента: он должен быть новым (без люфта), а также из толстого и прочного металла, чтобы не деформировался при длительном использовании.

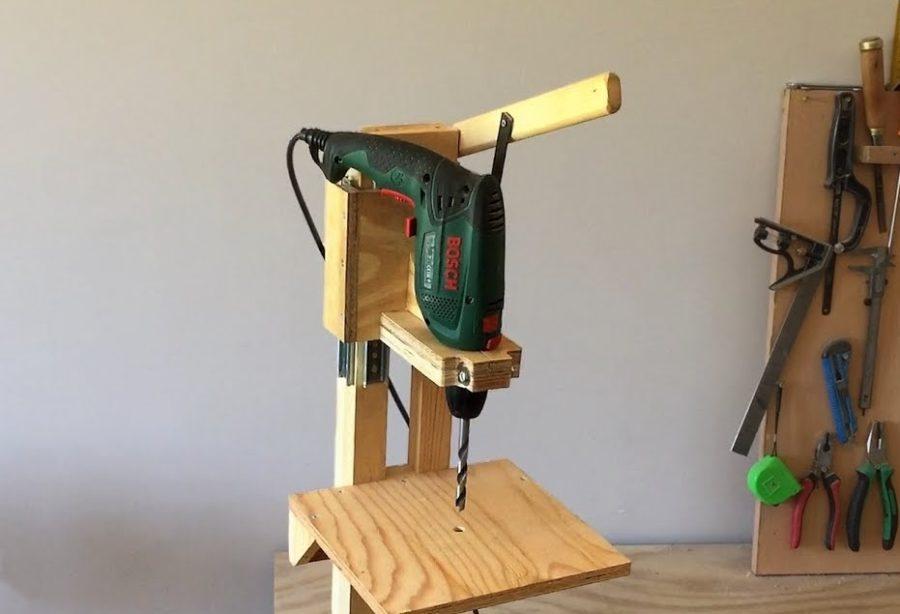

Лучше всего для изготовления настольного сверлильного станка своими руками подойдут два направляющих элемента, которые устанавливаются на диванах или другой мебели. Они износостойкие и достаточно мощные. Приступим к сборке сверлильного станка из дрели своими руками. Инструкцию рассмотрим пошагово, чтобы удобнее и проще было все это повторить:
ШАГ 1: привинчиваем направляющие. Необходимо взять деревянную планку с размерами 80х4х2 сантиметра, после чего привинтить на нее направляющую шурупами через каждые 2-3 сантиметра в шахматном порядке.
ШАГ 2: крепим планку. Теперь надо взять деревянную планку и привинтить ее к деревянной колоде. Можно использовать чертеж самодельного сверлильного станка из дрели, но в этом нет необходимости, поскольку на чертежах будут более сложные конструкции, а наша задача – изготовить простой и дешевый сверлильный станок. Будем ориентироваться на советы мастеров.
ШАГ 3: изготовляем посадочное место под патрон. Нам необходимо подготовить основание, на которое будет опираться корпус дрели. Патрон должен проходить легко и фиксируется инструмент только корпусом. С помощью дрели и фрезы нужно сделать отверстие диаметром 45-50 мм, в зависимости от диаметра патрона (отверстие должно быть больше на 0,5 – 1 см).
ШАГ 4: крепим посадочную площадку к направляющим. Надо взять снова крепление типа «уголок», одну сторону привинтить несколькими саморезами к посадочной площадке, другую сторону – болтами к металлической направляющей планке. Теперь у нас есть площадка, которая двигается по направляющему желобу.
ШАГ 5: изготовляем ручку. Если вы желаете сделать самодельный сверлильный станок своими руками и не хотите потом тратить много сил, вам нужна удобная ручка для подъема и опускания основы. Закрепите на колоде уголок или крепление типа «ухо», возьмите деревянный брусок 20х30 мм, один край привинтите через 2 шайбы к колоде, а другой край с помощью стальной пластины закрепляем на посадочной платформе для дрели. Теперь самодельный сверлильный станок почти готов, осталось надежно зафиксировать инструмент.
ШАГ 6: крепление дрели хомутом. Сверлим 2 отверстия по краям платформы, пропускаем через них края большого хомута (размер зависит от высоты дрели), сверху затягиваем хомут сзади рукоятки инструмента. Перед тем как сделать сверлильный станок из ручной дрели обязательно проверьте прочность платформы, она должна быть толстая, а стальной хомут надежным (лучше использовать 2-3 сразу).

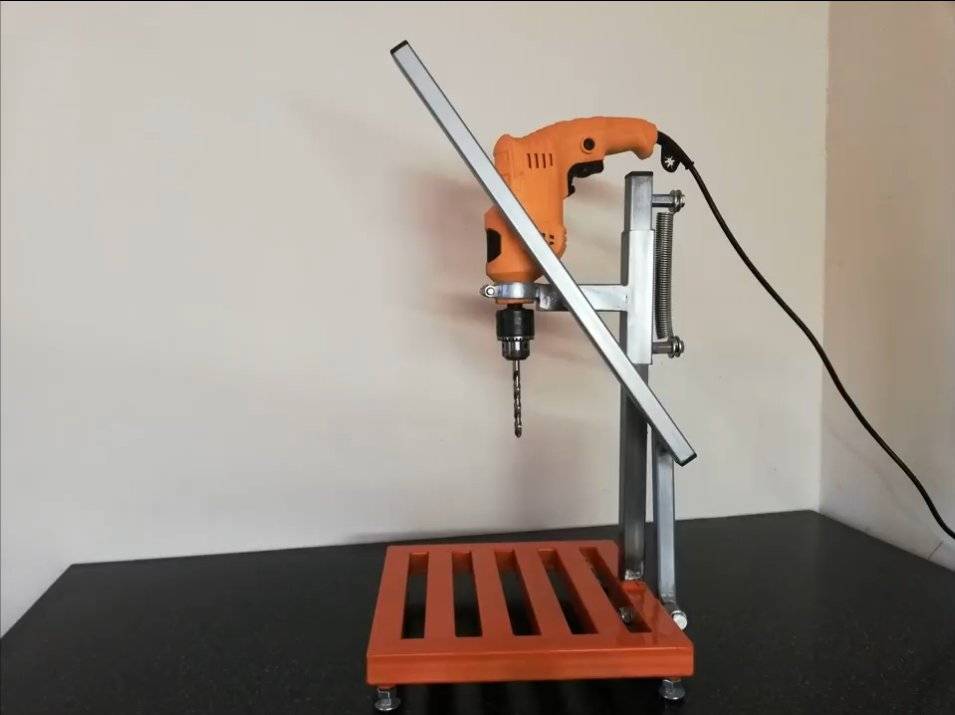

Один край пружины надо прикрепить к не движущейся части станка, а другой край к платформе. Таким образом, усилие на подъем и опускание дрели будет почти нулевое, что позволит существенно повысить точность отверстий, которые делаются с помощью данного приспособления. Сделать сверлильный станок такого типа можно буквально за несколько часов, а при наличии всех деталей – за 20 минут. Стоимость сверлильного станка будет равна стоимости электрической дрели, все остальные детали можно добыть бесплатно из вещей, которые вы собирались выбросить.
Также не помешает сделать тиски для сверлильного станка своими руками – очень полезная вещь для фиксации какой-либо детали. В большинстве случаев можно обойтись обычным инструментом с деревянными губами, поскольку надо именно удержать деталь, а не сдавить ее
Если же надо оказать большое давление, тогда обратите внимание на металлические тиски для сверлильного станка, но сделать своими руками такое приспособление будет тяжело, надо токарный станок или готовые компоненты
Теперь предлагаем посмотреть интересное видео как сделать сверлильный станок своими руками по простым и понятным чертежам:

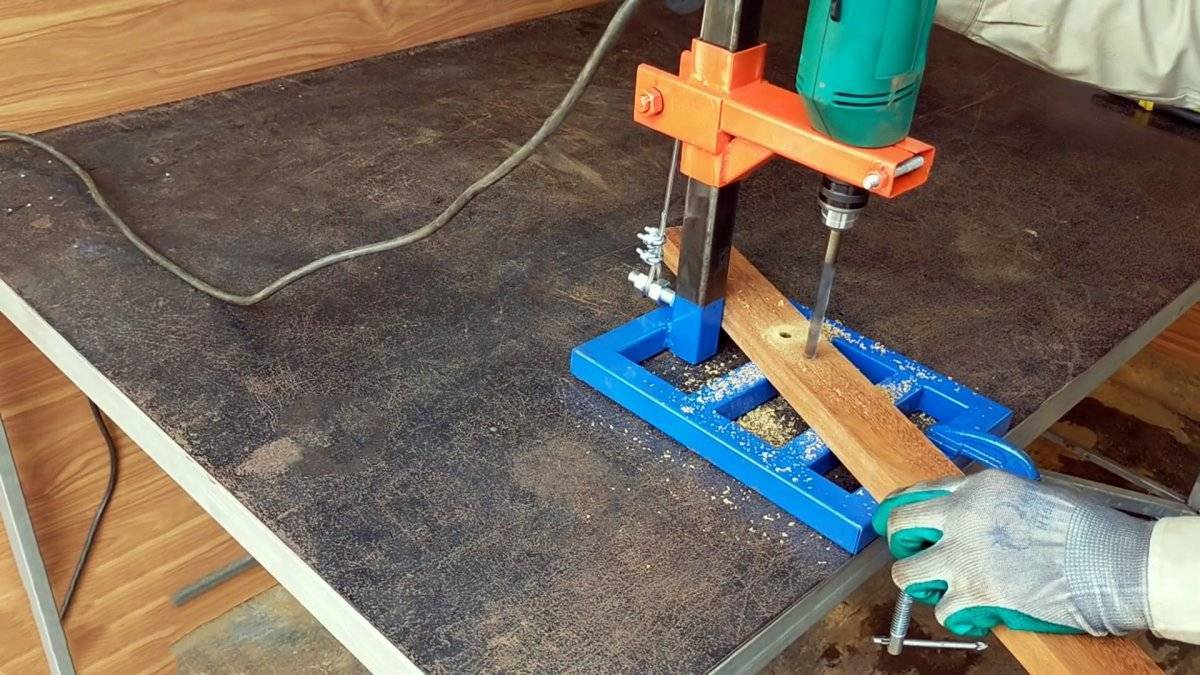

Немного о необходимых материалах и инструментах
Самый выгодный вариант – это использовать подручные материалы, так что не торопитесь закупаться, возможно, большинство деталей вы найдёте в своих закромах. В первую очередь вам потребуется профильная труба 20×20 или 25×25. В среднем хватит отрезка длиной 120 см.
Помимо трубы нужна пара металлических уголков. Если нет готовых, можно сделать их самостоятельно. Ещё потребуются две перфорированные пластины, болты для крепления, металлический тросик, ручка рычага из металлической платины и кусок тросика.
Из инструмента приготовьте пилку по металлу, дрель и гаечный ключ. Прелесть этой модели в том, что не требуются сварочные работы.
Дополнительное оснащение самодельного станка
Оснащение станка из дрели дополнительными приставками позволит использовать его для сверления отверстий под углом, а также для выполнения несложных токарных и фрезерных технологических операций.
Чтобы выполнять на таком оборудовании фрезерные работы, необходимо обеспечить перемещение обрабатываемой детали в горизонтальном направлении. С этой целью в конструкции станка используется подвижный горизонтальный стол, оснащенный тисками для фиксации обрабатываемой детали. Оптимальным вариантом привода такого стола является винтовая передача, приводимая в движение при помощи рукоятки.

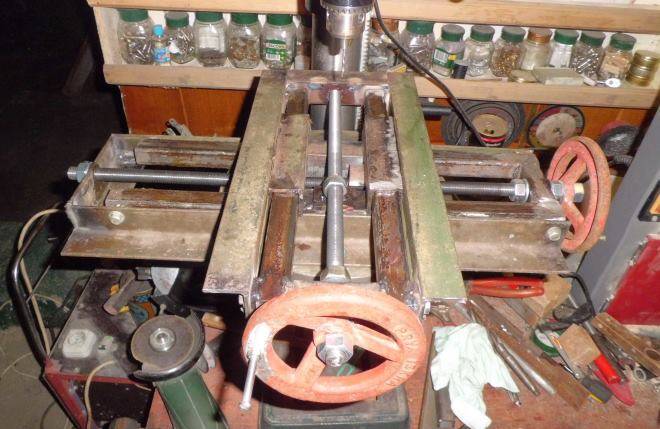

Координатный стол для самодельного станка
При помощи самодельного сверлильного станка, в котором в качестве рабочей головки используется ручная дрель, можно сверлить отверстия под углом, если оснастить его поворотной пластиной с отверстиями, расположенными по дуге. На такой пластине, которая может вращаться на оси, закрепленной на стойке станка, располагается каретка станка и сама дрель. Отверстия на поворотной пластине, помогающие фиксировать положение рабочей головки, выполнены под наиболее распространенными углами: 30, 45 и 60 градусов. Порядок изготовления такого механизма выглядит следующим образом:
- в стойке станка и поворотной платине, на которой будет смонтирована каретка и закреплена дрель, высверливается центральное отверстие для оси;
- затем, используя транспортир, на поворотной пластине намечают оси отверстий, расположенных под наиболее распространенными углами, и просверливают их;
- используя осевые отверстия на стойке и поворотной пластине, совмещают два этих элемента и фиксируют их при помощи болтового соединения;
- на стойке станка просверливают три отверстия, которые будут использоваться для фиксации поворотной пластины в требуемом положении при помощи штифтов.
Алгоритм работы на самодельном станке, оснащенном такой поворотной пластиной, достаточно прост: ее просто поворачивают на требуемый угол вместе с закрепленной на ней дрелью и фиксируют при помощи трех штифтов, соединяющих поворотную и неподвижную часть стойки.

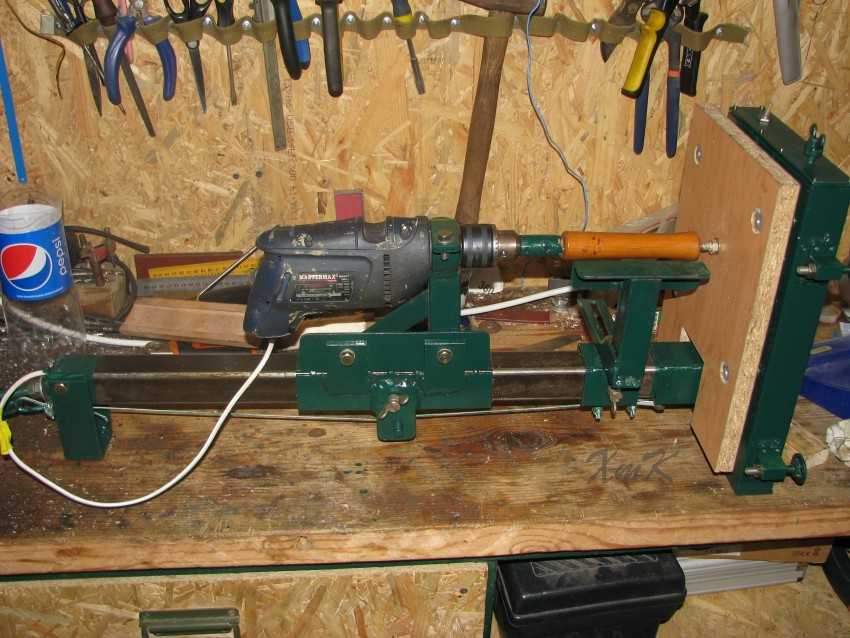

Что удобно, станки с поворотной пластиной можно использовать и для выполнения несложных токарных работ. Для осуществления таких технологических операций дрель при помощи поворотной пластины располагают горизонтально.

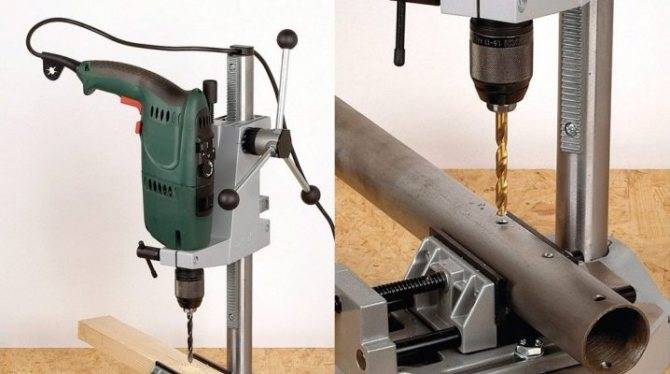

Наличие стойки для дрели позволяет значительно увеличить спектр возможностей применения данного устройства. Разместив дрель на специальной подставке, которую, кстати, легко сделать своими руками, удастся получить настоящий многофункциональный станок.
Симптомы неполадок электродрели
Каждая система электрической дрели может выйти из строя. Определить причины неисправности можно, зная их основные симптомы.
Дефекты механической части
О том, что проблема заключается в одном из механических устройств, свидетельствуют следующие признаки:
- заклинивание патрона, невозможность провернуть его руками;
- металлический стук и скрежет во время работы;
- хруст пластика внутри корпуса;
- гул выработанных подшипников, повышенная вибрация;
- не включается ударный механизм;
- патрон слетает с рабочего вала.
Поломка механики может привести к сбоям в работе, которые проявляются периодически. Не стоит надеяться, что она исправится сама собой. Как только обнаружены первые признаки проблемы, необходимо прекратить работу и устранить дефект. В противном случае стоимость ремонта значительно увеличится.
Признаки неисправности электрики
Электрическая часть также имеет свои характерные признаки неправильной работы:
- дрель не запускается, не вращается мотор;
- мотор гудит, но не работает;
- щётки сильно искрят;
Щётки находятся в плотном контакте с коллектором, при возникновении неисправности они начинают сильно искрить
- не работает регулятор скорости, обороты не изменяются;
- не срабатывает реверс, патрон вращается только в одну сторону;
- двигатель работает неустойчиво, иногда срываясь на повышенные обороты;
- имеется характерный запах тлеющей проводки;
- корпус дрели нагревается.
Основное предназначение
Когда требуется самодельный сверлильный станок
На производственных или ремонтных предприятиях, где операция сверления считается наиболее распространенной, для ее выполнения используется специальное устройство, модели которого могут иметь различную функциональность. Так, это может быть компактный настольный сверлильный станок, отличающийся простейшей конструкцией, либо оборудование, оснащенное несколькими рабочими шпинделями и числовым программным управлением.

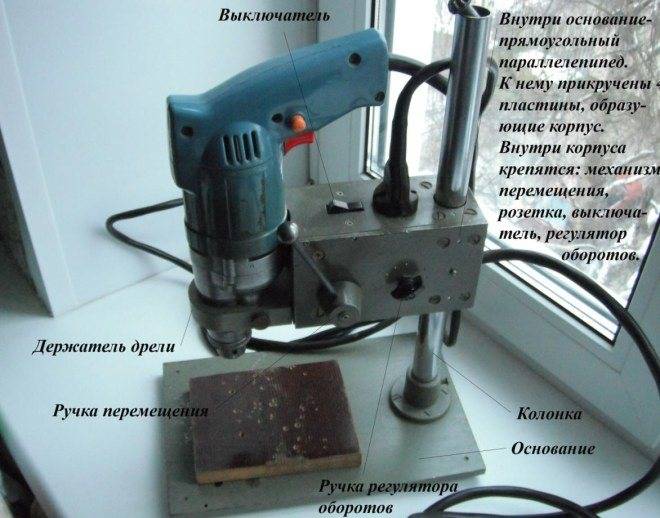

Основные элементы конструкции самодельного станка
Для сверления отверстий в различных материалах, которое выполняется в условиях домашней мастерской или гаража, можно использовать оборудование, сделанное своими руками. Естественно, что для применения в домашних условиях необходимо простейшее устройство, которое можно сделать из комплектующих и материалов, находящихся практически в любом гараже или домашней мастерской.
И в этой статье мы не оставим без ответа вопрос о том, как сделать сверлильный станок дома, затратив при этом минимум средств. В этом нам помогут чертежи и опыт множества мастеров, уже прошедших этот путь.
Необходимость в таком мини сверлильном оборудовании по металлу, дереву или пластику чаще всего возникает у тех, кто привык самостоятельно выполнять различные ремонтные работы в своем доме или квартире. Также довольно часто постройкой миниатюрных сверлильных станков озадачиваются радиолюбители.
Казалось бы, для выполнения такой операции можно использовать обычную дрель, но такой инструмент не всегда в состоянии обеспечить требуемое качество и точность выполнения сверлильных операций. Самодельный сверлильный станок, кроме своей компактности, обладает еще одним важным качеством: на него можно устанавливать сверла различных типов.

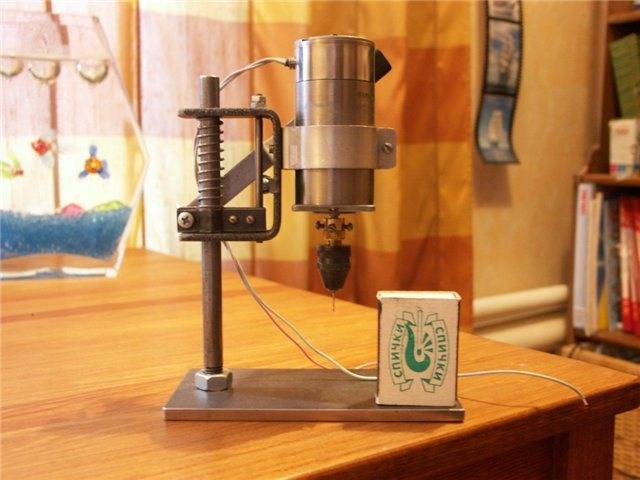

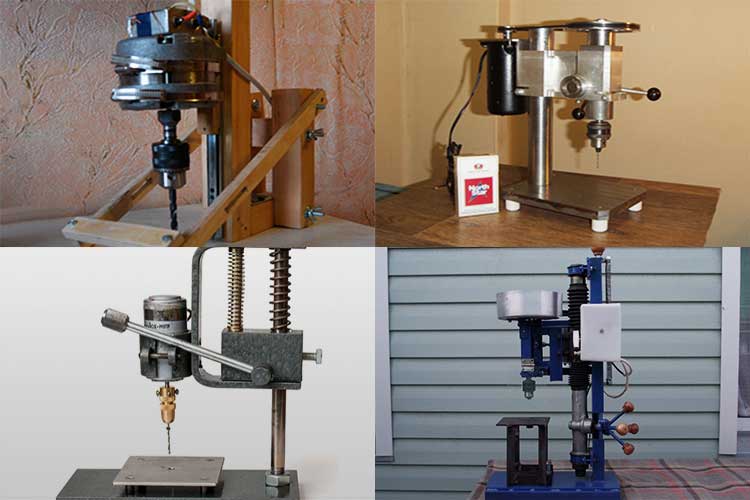

Простой сверлильный мини-станок для мелких работ
Станок из асинхронного двигателя от стиральной машины
Интересные факты о ручной дрели
Рассматриваемый инструмент с момента его изобретения, применялся активно для сверления деревянных и металлических конструкций, а для сверления бетона такой прибор не предназначен. Это связано с тем, что в устройстве отсутствует ударная функция, поэтому пробурить отверстие в бетоне таким инструментом практически нереально. Однако домашние умельцы находили выход из ситуации. Во время сверления бетона наносились периодические удары молотком по пятке, что позволяло продвигаться сверлу внутрь материала.
Основной недостаток инструмента знает каждый, кому хоть раз приходилось его использовать. Он заключается в необходимости прикладывания физических усилий. Если при сверлении дерева требовалось немного усилий, то при работе с металлом и бетоном, уходило как минимум несколько часов на достижение результатов.
Это интересно!Достоинство, которое сохраняется за ручной дрелью даже сегодня, заключается в автономности инструмента. Он не требует подключения к электричеству, и не имеет съемных аккумуляторов. Именно поэтому, отправляясь на дачу или при работе в полевых условиях, не забывайте взять с собой ручную дрель. Принцип работы рассматриваемого инструмента простой, и заключается на передаче вращательных манипуляций от рукоятки на патрон инструмента через пару шестеренчатых передач. Шестерни способствуют увеличению скорости вращения патрона, но при этом снижается сила момента. Простая и незамысловатая конструкция делает рассматриваемым инструмент не только ремонтопригодным, но еще долговечным. Все, что нужно для продления срока службы — это следить за количеством смазочного материала на шестернях инструмента.
Итак, если вы вспомнили конструкцию механизма ручной дрели, а также, что она собой представляет, тогда пора разобраться, что можно сделать из этого инструмента.

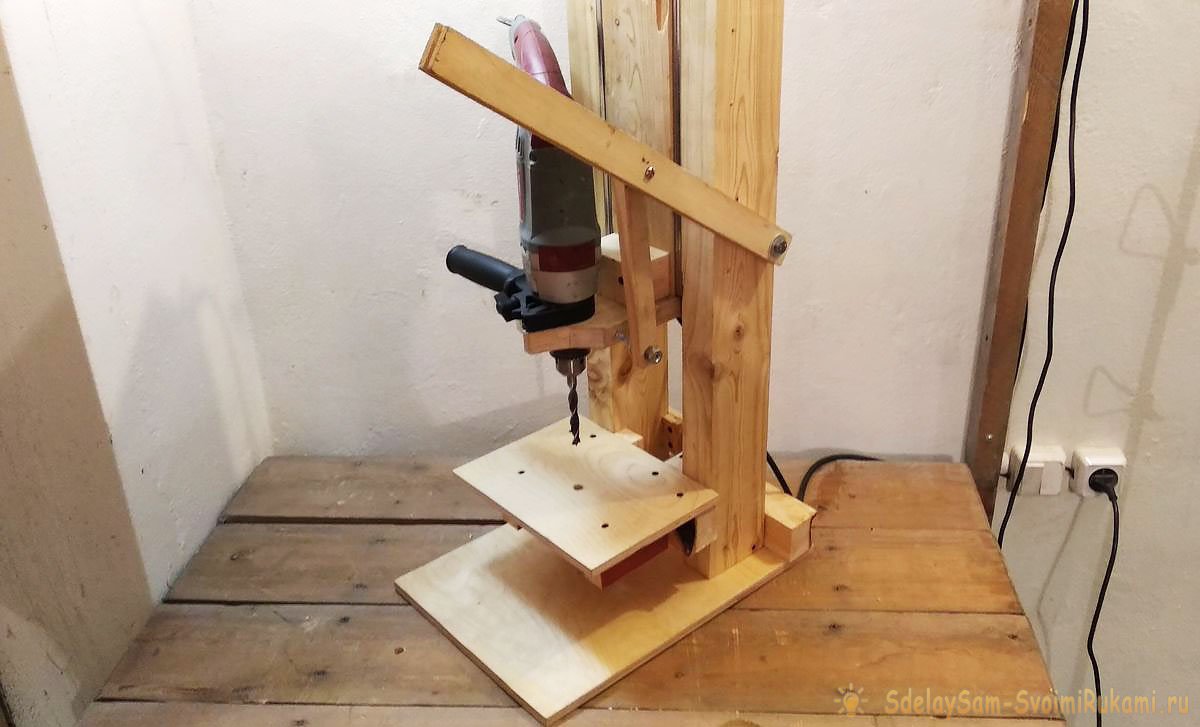

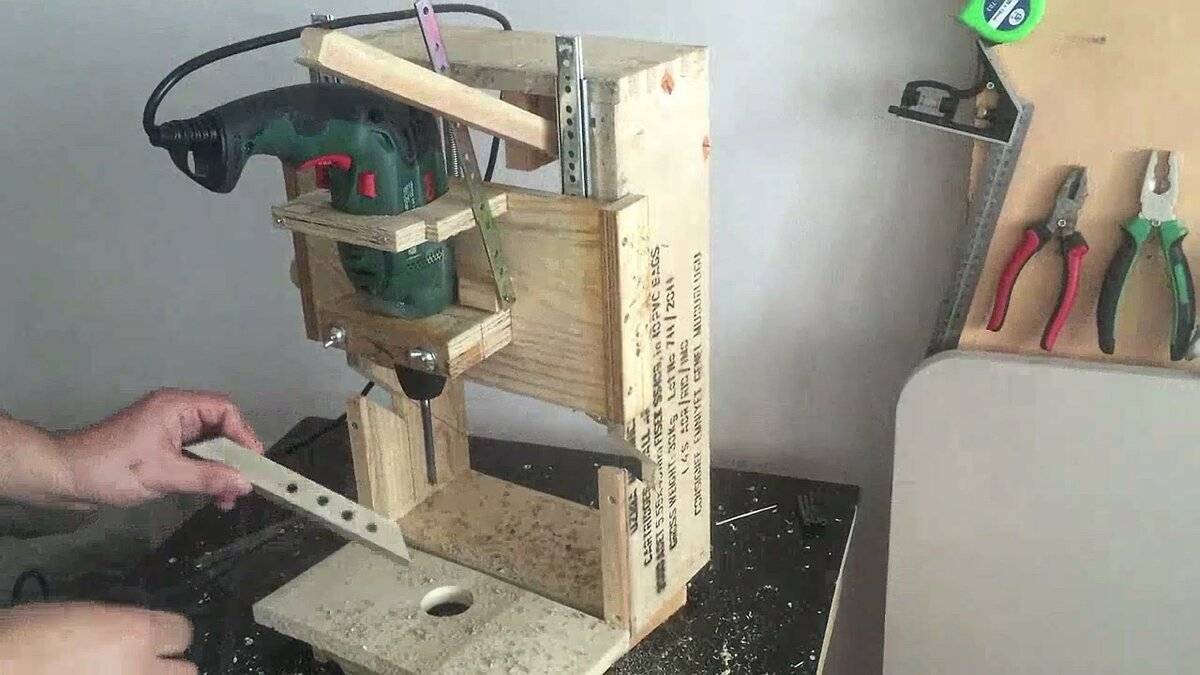

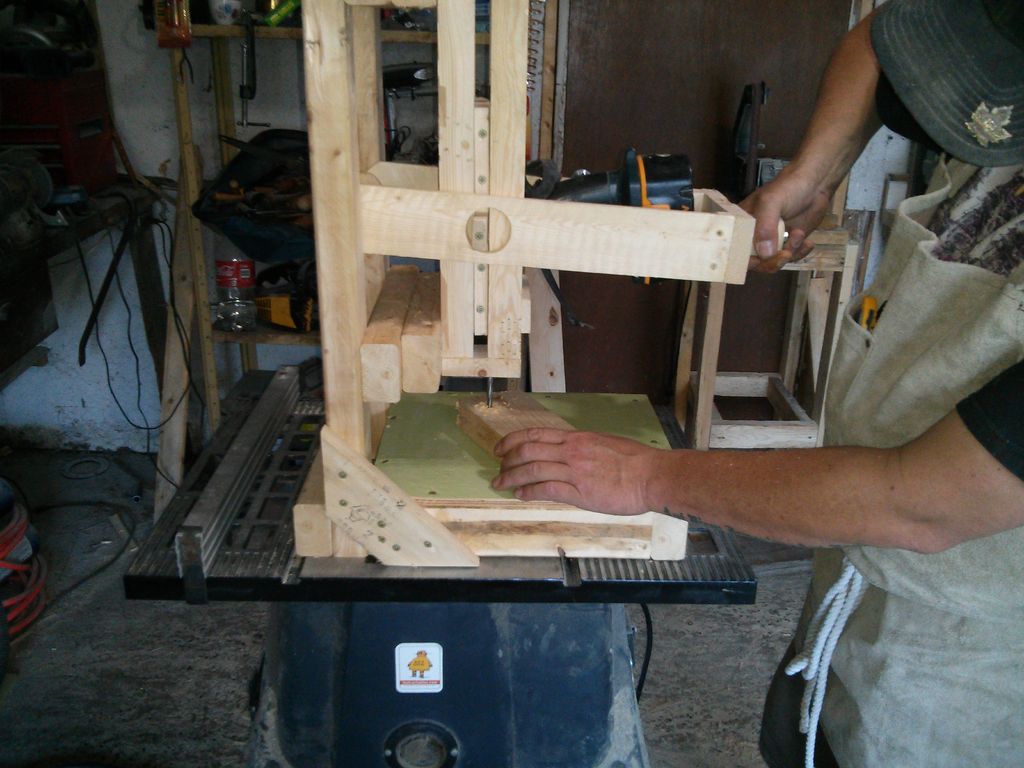

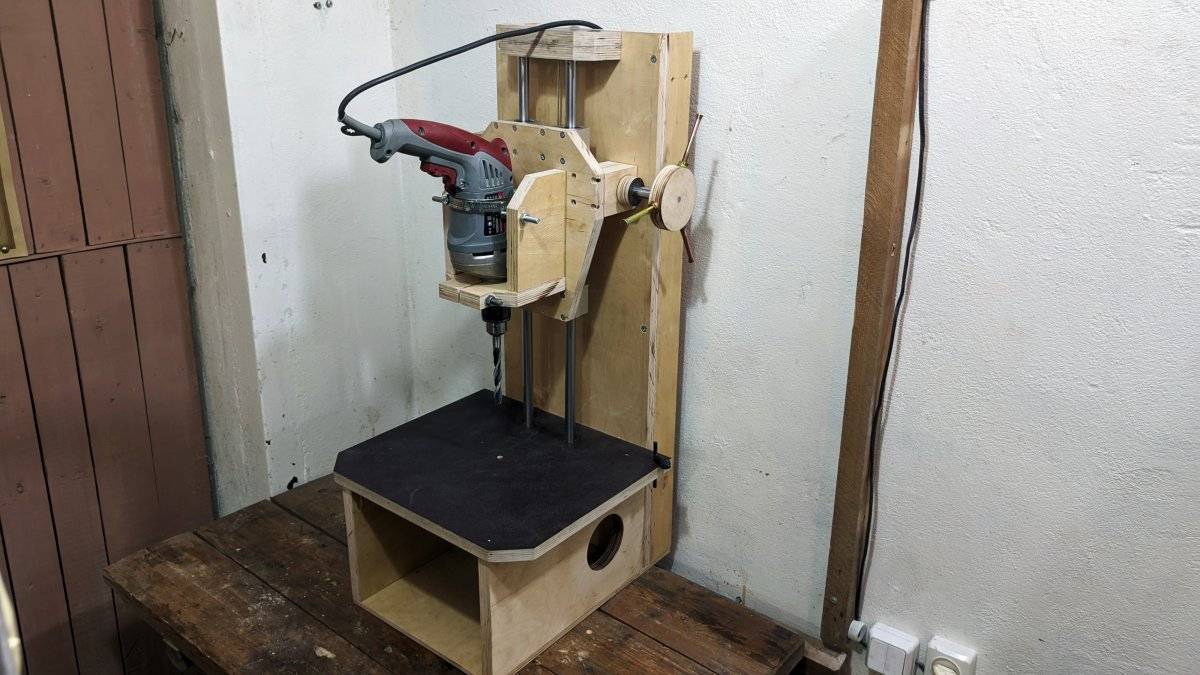

БЕСПРОВОДНОЙ сверлильный станок из дерева. Сделай сам!
В данном станке использована дрель на аккумуляторах, что добавляет такому станку мобильности и позволяет использовать его вдали от электрической сети.

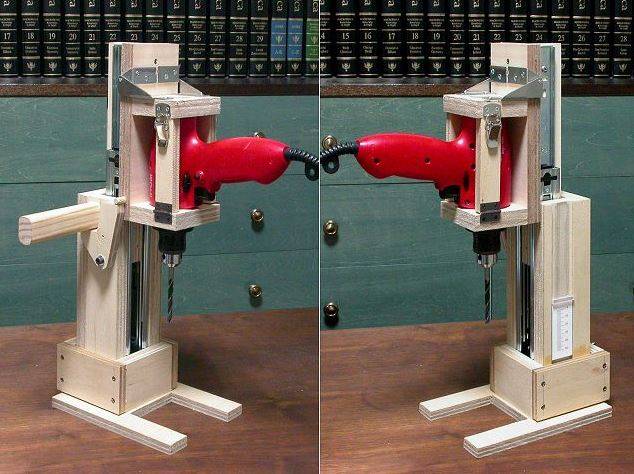

Давайте рассмотрим подробнее процесс изготовления по пошаговым фото.
Дрель прочно фиксируется в деревянном каркасе:
Направляющие для подачи шпинделя выглядит следующим образом:
Получившаяся конструкция крепится к стойке станка:
Движение шпинделя вниз осуществляется деревянным рычагом, возврат сверла происходит за счет пружины:
Получившийся станок значительно экономит время и повышает точность работы:
Источник фото: www.instructables.com/id/The-Cordless-Drill-Press
Читать полностью (ссылка)
Как сделать из дрели станок, используя подручные материалы
Из чего должна состоять направляющая подставка для ручной дрели?
Устойчивая станина
Желательно с возможностью установки тисков или другого приспособления, удерживающего заготовку. В домашних условиях изготавливается из толстого ДСП, фанеры, или текстолита. По центру оси устанавливаемой дрели, необходимо оставить отверстие диаметром пару сантиметров.

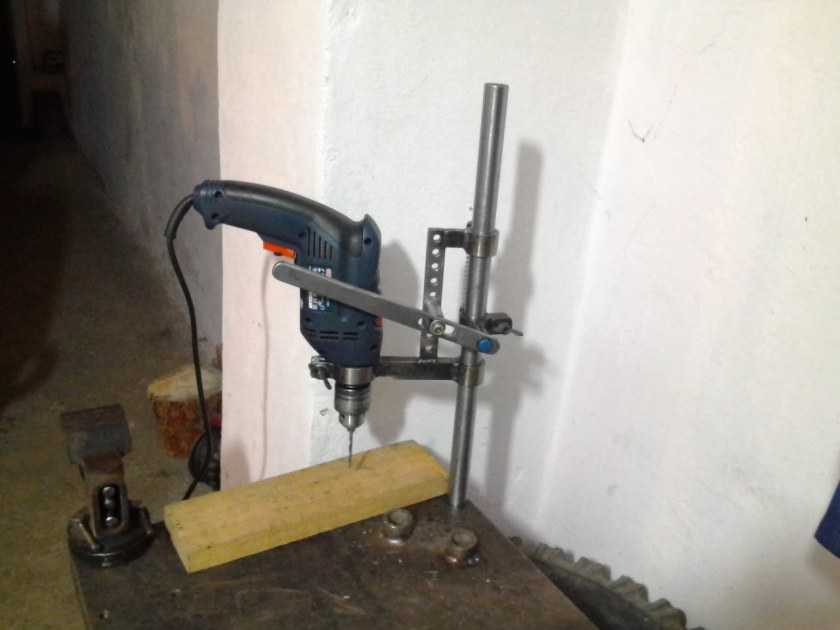

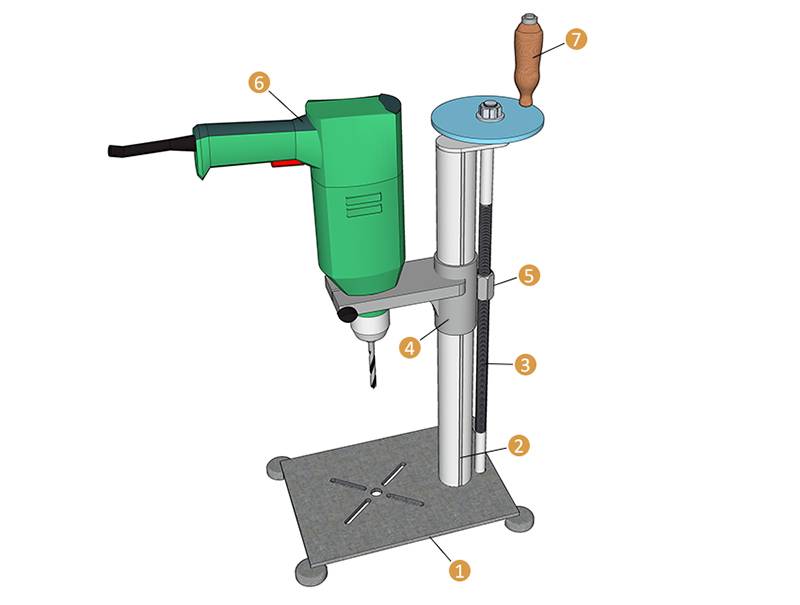

Описание необходимых частей сверлильного станка из дрели
Направляющая вертикальная стойка
Тут фантазия разработчиков неограниченна. Это может быть брусок, фанерная пластина, металлический профиль или труба.
Главный принцип при изготовлении – строгая вертикаль по отношению к опорной станине. В противном случае сверло будет отклоняться от прямолинейного движения, портить заготовку и ломаться.

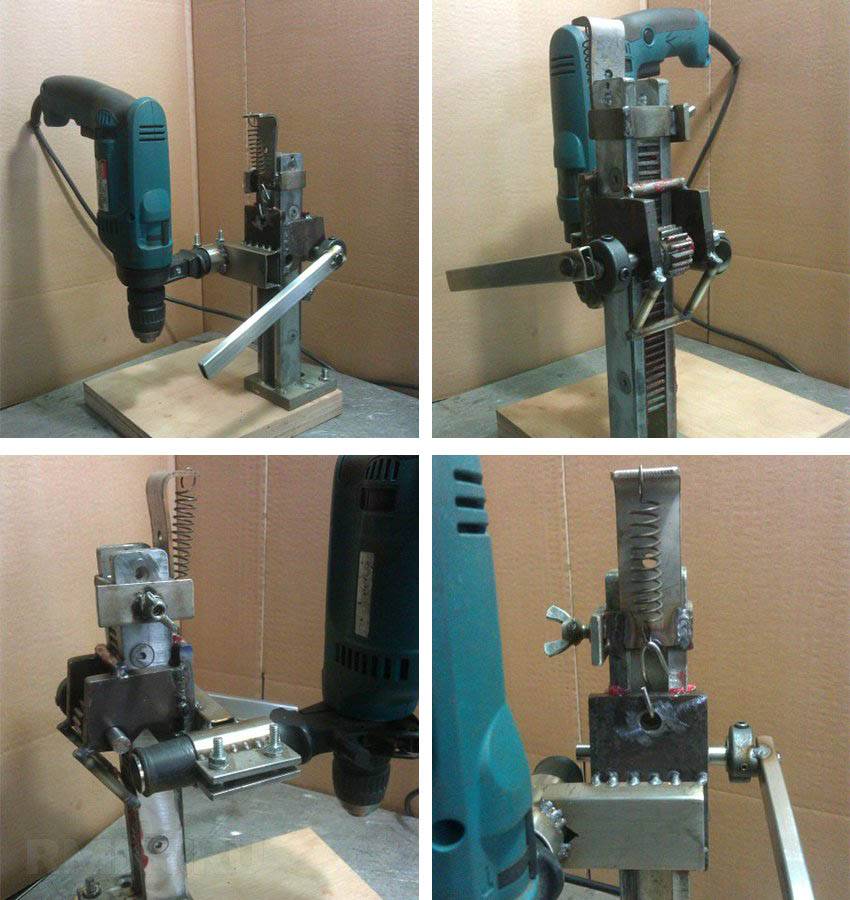

Механизм хода
Может быть рычажного типа, или использовать пару шестерня-рейка. Принципиально не имеет значения, какую конструкцию выбрать
Важно соблюдать принцип доступности материалов, иначе может оказаться, что дешевле приобрести готовое изделие
Механизм подъема и опускания сделан руками из досок | Второй пример подъемного механизма выполненный из металла |
Причем подаваться может не только дрель к заготовке. Иногда удобнее поднимать изделие к сверлу. Например – на компактных моделях.

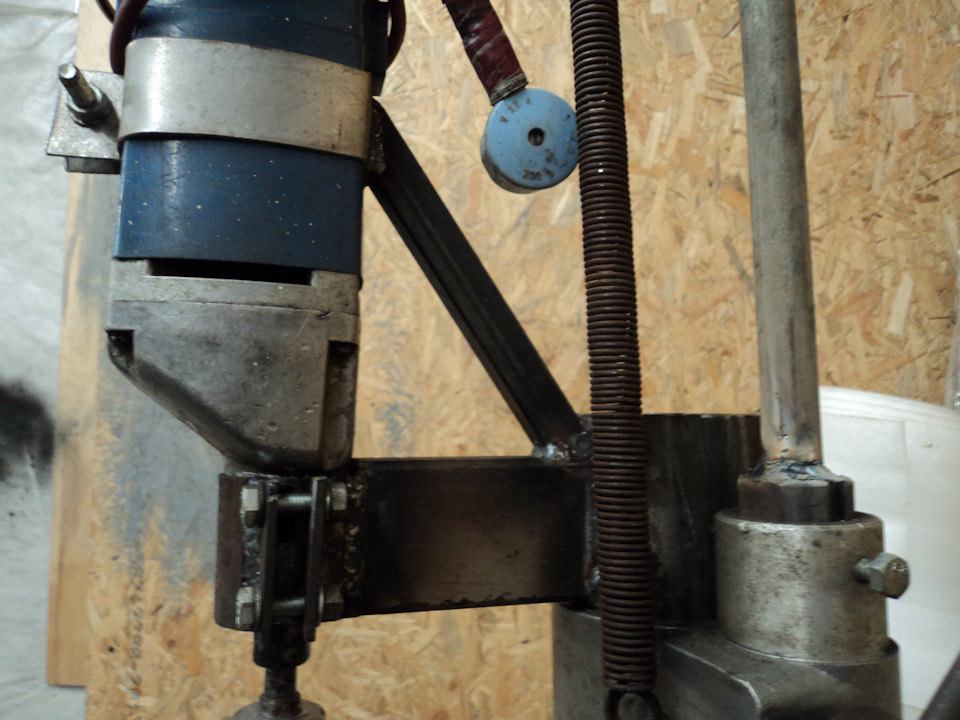

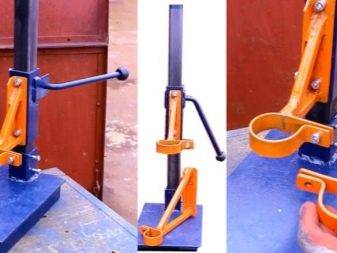

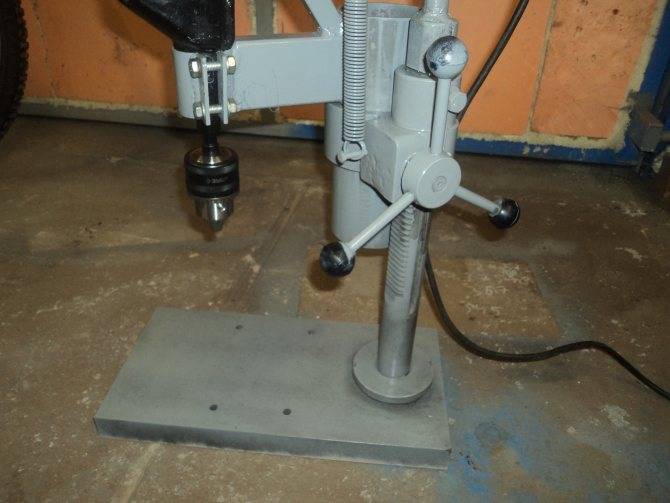

Кронштейн для ручной дрели
Идеальное решение – использование посадочного места для ручки дрели с хомутовым захватом. Оно охватывает подшипник вала, и оптимально подходит для центровки всей конструкции.
На практике – не всегда ваша дрель имеет такое посадочное кольцо. В таком случае инструмент крепится хомутами за корпус
При таком способе, важно добиться хорошей центровки оси вращения, и, разумеется – идеальной ее вертикальности

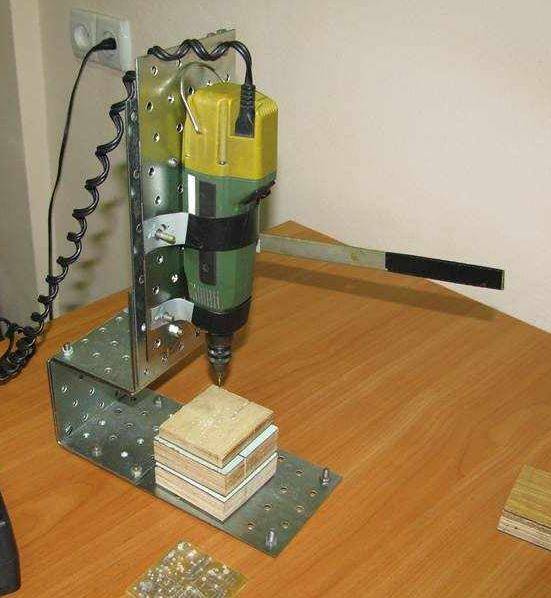

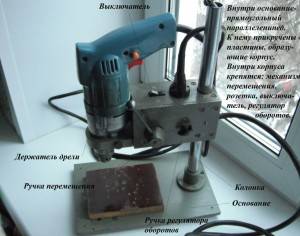

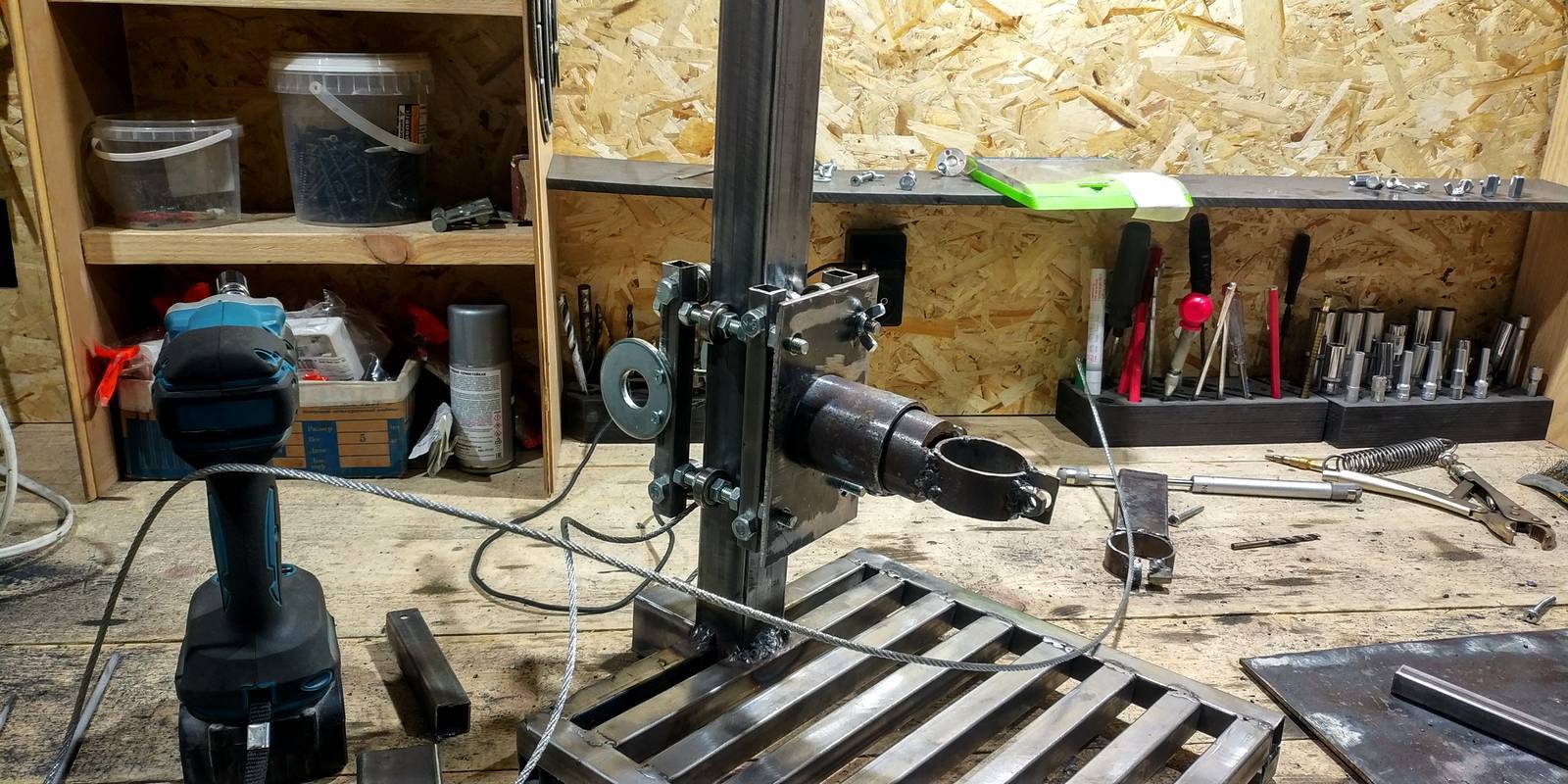

Самодельный вариант станка из монтажных пластин
