Обвязка винтовых свай брусом своими руками: Обзор

Содержание статьи

Технология соединения и наращивания бруса

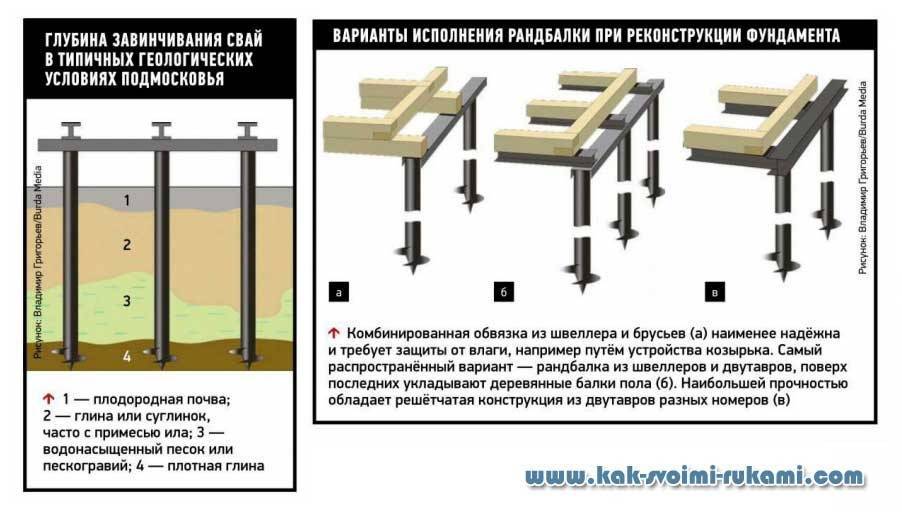

Технологии реконструкции фундаментов

Бетонный ростверк

Бетонный ростверк, подготовка опалубки.

Для фундамента СВФ многоэтажного кирпичного или пенобетонного коттеджа оптимальным вариантом является монолитный ростверк. Это обеспечит максимальную жесткость конструкции без дополнительных затрат, обеспечит необходимый размер опорной плоскости для любых стеновых материалов. Технология бетонирования ростверка имеет вид:

опалубка – нижняя палуба опирается на колышки с поперечинами, боковые щиты крепятся к ней, стягиваются шпильками или деревянными перемычками, внутренняя поверхность обычно обшивается пленкой или рубероидом;
армирование – стандартная схема из двух горизонтальных поясов с учетом 1,5 – 3 см защитного слоя с 2 – 3 прутками рифленой арматуры в каждом из них, связанных хомутами или вертикальными и горизонтальными перемычками;
бетонирование – заполнение всей опалубки за один прием, уплотнение глубинным вибратором или ручное штыкование прутком арматуры;
гидроизоляция – рулонная, обмазочная, пенетрирующими составами либо комбинированная несколькими способами.

Ветровые нагрузки одинаково воздействуют на свайные поля с любым ростверком. Поэтому может потребоваться дополнительное усиление нижним каркасом жесткости при значительной высоте ростверка над грунтом. На склонах применяют стандартные способы усиления конструкции связями, распоры в этом случае не нужны.

Для монолитного висячего ростверка продухи вентиляции не нужны, если его подошва отстоит от земли на расстояние больше 60 см. В этом случае их изготавливают в забирке. Если ростверк подземный или наземный, вентиляционные окна общей площадью 1/400 от поверхности цоколя оставляют внутри опалубки. Для их изготовления достаточно пропустить сквозь боковые щиты опалубки стальные или полимерные трубы.

Арматура на углах запускается на соседнюю сторону (изгиб под прямым углом) на 40 – 60 см, нахлест на прямых участках составляет 40 диаметров. Стыковка стержней на углах, в местах сопряжения стен запрещена. Для связки свай с ростверком в трубах прожигаются отверстия, в которые пропускается арматура на уровне поясов. Ее необходимо связать с продольными стержнями.

Монолитный железобетонный ростверк по себестоимости выходит на 30-40% дешевле металлической обвязки, при этом в плане прочностных характеристик последнюю он существенно превосходит.

Единственный недостатком такой конструкции является трудоемкость процесса создания и большие затраты времени, поскольку начать возведение стен дома можно не раньше полного отвердевания бетонной ленты ростверка, на которое требуется около 28-30 дней.

Рис 1.9: Обустройство монолитного железобетонного ростверка

Совет эксперта! Бетонный ростверк может обустраиваться на забивных ЖБ, буронабивных и винтовых сваях, при этом при создании монолитной обвязки винтовые сваи необходимо заполнить бетоном и разместить в них арматурный каркас, который будет стыковаться с арматурным каркасом самого ростверка.

Железобетонный ростверк создается в следующей последовательности:

Высота свайных столбов выравнивается по одному уровню;
Из строганных досок создается опалубка под заливку бетоном, при этом внутренняя часть опалубки во избежание утечки бетонного молочка оббивается клеенкой;

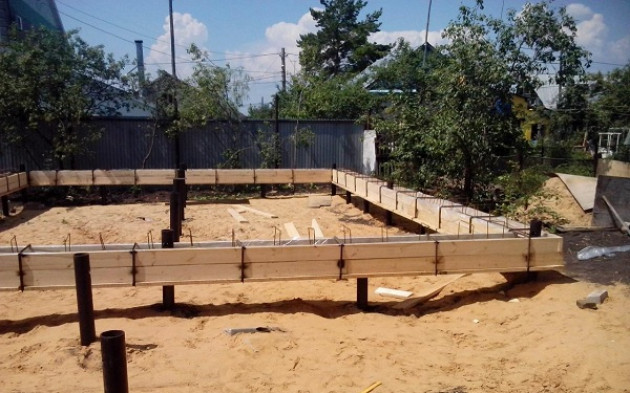

Рис. 2.0: Опалубка под железобетонный ростверк

Из рифленой арматуры диаметром 10-12 мм создается двухконтурный армокаркас. Горизонтальные прутья арматуры соединяются между собой вертикальными перемычками, для фиксации элементов каркаса используется вязальная проволока;
Армокаркас укладывается в опалубку так, чтобы он был отдален от ее краев на 5-6 сантиметров. Для поднятия каркаса используются специальные подставочные грибки;

Рис. 2.1: Армирование железобетонного ростверка

Расчет нагрузки

Последовательность строительства и закрепления обвязки

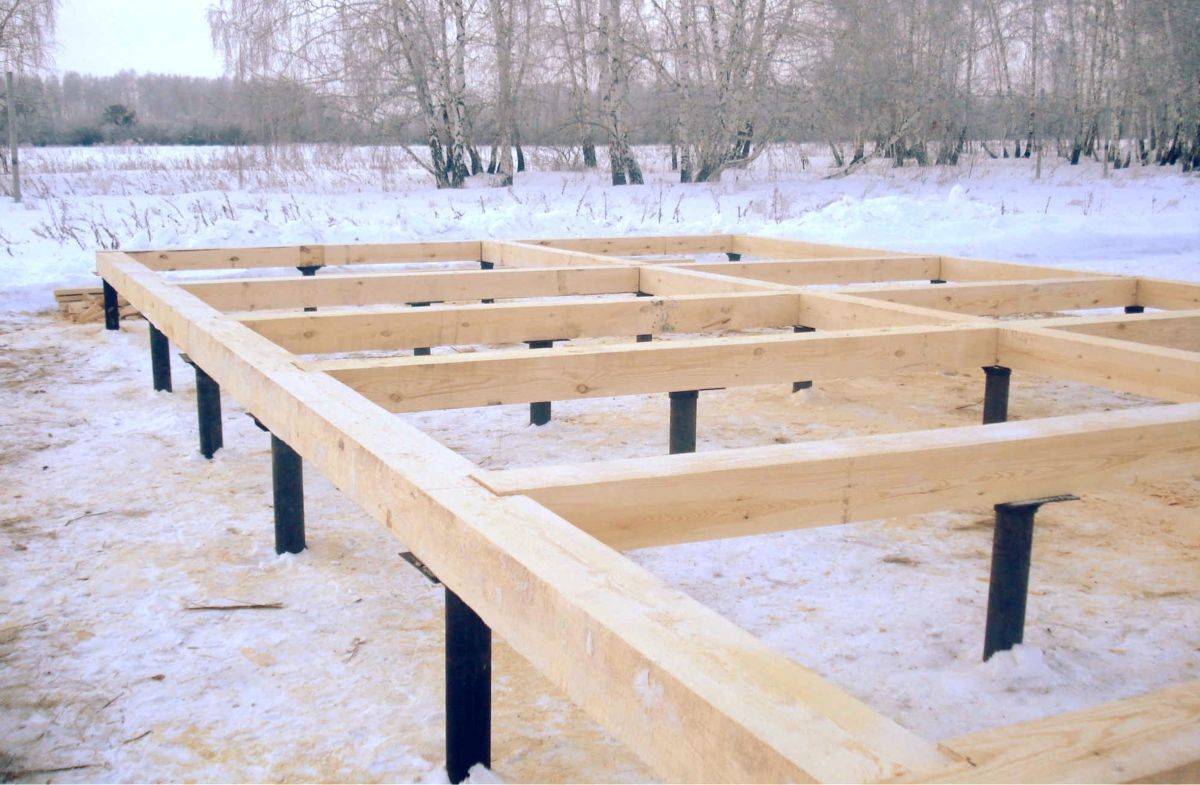

Первым делом брус, пропитанный антисептиком и порезанный в соответствии с заранее продуманной разметкой, раскладывается на свайных оголовках. Запилы и пазы в древесине также проделываются заранее.

После этого можно приступать к самому ответственному этапу – к выравниванию обвязки по диагоналям и по длине бруса.

Помните: погрешности, допущенные во время завинчивания свай – это нормальное явление. Оголовки свай на 1-2 см могут быть смещены в сторону от прямой линии, но обвязка, которая на них устанавливается, должна иметь идеально ровную геометрию.

Если в основании дома у вас получился ромб (вместо четкого прямоугольника или квадрата), то стены и крышу дома вы уже никогда не сможете выровнять

Именно по этой причине сконцентрировать свое внимание следует на геометрии обвязки, а не на выравнивании оголовков

Диагонали обвязки, уложенной, но еще незакрепленной на сваях, необходимо проверить и выровнять несколько раз. Только после этого брус можно закреплять в угловых точках свайного фундамента.

Закрепив углы, следует проверить геометрию боковых и внутренних балок. Для этого следует использовать веревку, натянутую между углами вдоль каждой из сторон обвязки.

Полностью крепить боковые и внутренние балки к оголовкам свай следует поочередно, проверяя их на предмет смещений в сторону от прямой линии.

Чтобы обвязка не разошлась в процессе эксплуатации, боковые, а также угловые примыкания бруса необходимо дополнительно скрепить скобами и специальными уголками.

Обвязка стальным ростверком (двутавр, швеллер)

Прочность и запас надежности металлической обвязки превышают аналогичные параметры брусового ростверка, что позволяет использовать ее не только для возведения каркасных домов, но и одноэтажных сооружений из пенобетонных блоков. Стальной ростверк по используемому материалу классифицируется на два вида:

Двутавровый;
Из швеллера.

Рис. 1.5: Обвязка винтового фундамента швеллером

Важно: выбор материала необходимо осуществлять исходя из массы здания – швеллер, ввиду меньшей стоимости, предпочтителен при возведении легких домов, тогда как двутавр имеет лучшую устойчивость к сжимающим нагрузкам и большую жесткость, что делает его оптимальным выбором для тяжелых построек

Обвязка двутавром выполняется с использованием балки высотой 20 см;
Швеллер – сечение 30 либо 40 мм.

Обвязка стальным ростверком практикуется исключительно при обустройстве винтовых фундаментов. Монтаж ростверка не требует установки на сваи наголовников, материал приваривается непосредственно к стволу опоры.

Рис. 1.6: Стыковка ростверка из швеллера

Технология обвязки винтовых свай ростверком из швеллера:

По завершению монтажа фундамента столбы выравниваются по нулевому уровню;
Вымеряются размеры частей ростверка, швеллер размечается и нарезается на участки требуемой длины;
Металлопрокат обрабатывается 1-2 слоями антикоррозийного грунта;
Швеллер устанавливается на сваи и болгаркой обрезается в местах стыка под углом 900;
Выполняется фиксация ростверка на сваях посредством сварки. По завершению крепежа сварные швы покрываются грунтовкой.

Варианты обвязки

Особенности процедуры

От того, насколько правильно выполнена обвязка, зависит надежность всей конструкции. Поэтому для создания такого основания обязательно выполняется нижняя обвязка, которая соединяет фундамент, стены и лаги пола

Также без нее не получится создать ровную площадку, что важно при создании правильной нагрузки

Поэтому в процессе монтажа нужно придерживаться следующих рекомендаций:

предварительно уложить на элементы фундамента гидроизоляционный материал (это может быть рубероид или более дорогостоящие и долговечные аналоги);
убедиться в том, что доска хорошо откалибрована, все ее стороны ровные (все элементы обвязки нужно тщательно подбирать по размеру);
обработать обвязочный материал антисептическим составом;
следить за тем, чтобы обвязка выполнялась в строго горизонтальной плоскости (это исключит неравномерные нагрузки).

Когда применяется?

Обвязка представляет собой соединительную конструкцию, без которой, площадь опоры на почву будет значительно ниже. Использование дерева или металла в качестве обвязочного материала позволяет защищать подполье от любого воздействия со стороны улицы.

Обвязка необходима для распределения нагрузки. Без нее не обойтись в случае, когда из-за сложного грунта опоры заглубляются не равномерно.

Если не создать единую конструкцию, то через несколько лет могут появиться перекосы, произойдет усадка постройки. Такое может произойти и в случае наличия обвязки, но шансы возникновения проблем значительно снижаются.

Тем не менее, доски в качестве обвязки применяются для наиболее легких строений, чаще для каркасных.

Плюсы и минусы

У обвязки винтового фундамента доской есть ряд преимуществ, если сравнивать с аналогичной обвязкой при помощи бруса:

Доска намного меньше деформируется и не растрескивается. Из-за массивного сечения бруса на нем довольно часто появляются трещины уже на этапе монтажа конструкции.
Доски намного проще соединить в одну линию. Иногда в процессе строительства приходится изготавливать балки длиной более 6 метров. При использовании бруса, такой элемент невозможно поднять.
Работать с доской намного удобнее, так как она обладает меньшим весом. Это позволяет «примерить» конструкцию и откорректировать ее положение.
Доски не требуется предварительно сушить.
Если сравнивать доску и брус одной и той же толщины, то доска способна выдержать больший вес.

Среди минусов обвязки при помощи доски можно выделить недолговечность материала. Хотя многое зависит от конкретной породы дерева. Но даже при этом условии некоторые отдают предпочтение швеллерам (обвязке при помощи металломатериалов).

Укладка и соединение обвязки

После того, как гидроизоляция уложена и выровнена, приступают к укладке подготовленного материала для обвязки.

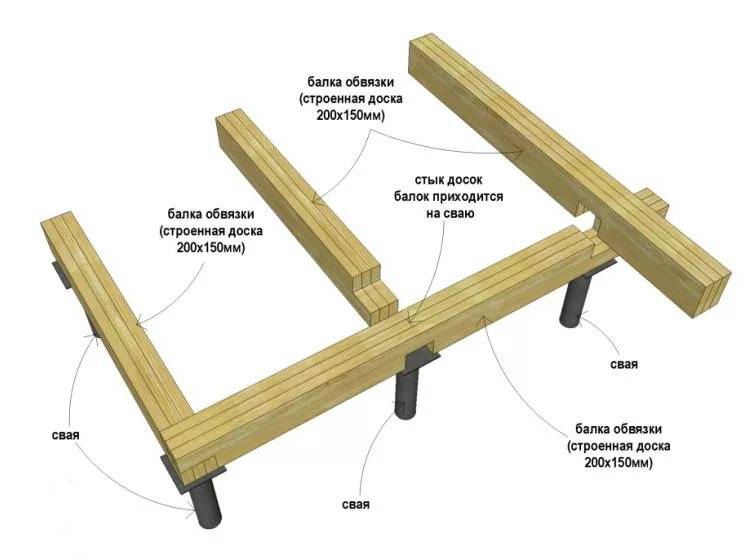

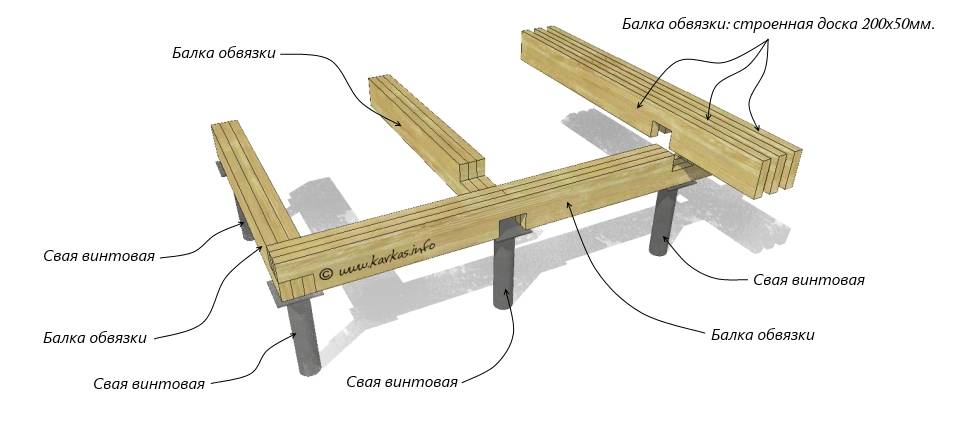

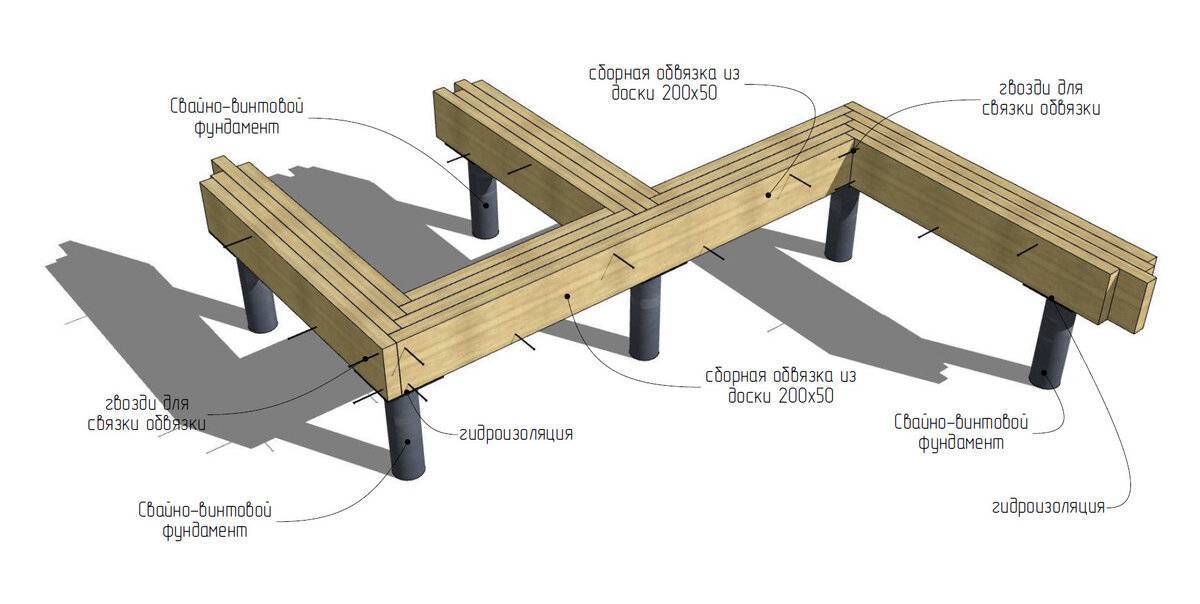

Важно! Если используется связка досок, то ее укладывают на ребро. Так, чтобы соединение между досками находилось в вертикальной плоскости. Начинать обвязку нужно с наметки углов будущего здания

Принимают некоторую точку за первый внешний угол объекта и отмечают ее (лучше всего вбить гвоздь), далее таким же образом отмечают все остальные углы. После выполнения этого этапа нужно проверить прямоту углов (можно использовать треугольник плотника)

Начинать обвязку нужно с наметки углов будущего здания. Принимают некоторую точку за первый внешний угол объекта и отмечают ее (лучше всего вбить гвоздь), далее таким же образом отмечают все остальные углы. После выполнения этого этапа нужно проверить прямоту углов (можно использовать треугольник плотника).

Следующим шагам будет выполнение одного из углов будущего объекта и укладка всех подготовленных брусьев (досок, бревен). Стыки следует прокладывать джутовой лентой.

На прямых участках обвязки элементы легче всего соединять между собой лобовым упором (по аналогии с угловым соединением в полдерева или в полулапу), не забывая использовать джутовую ленту в качестве прокладки.

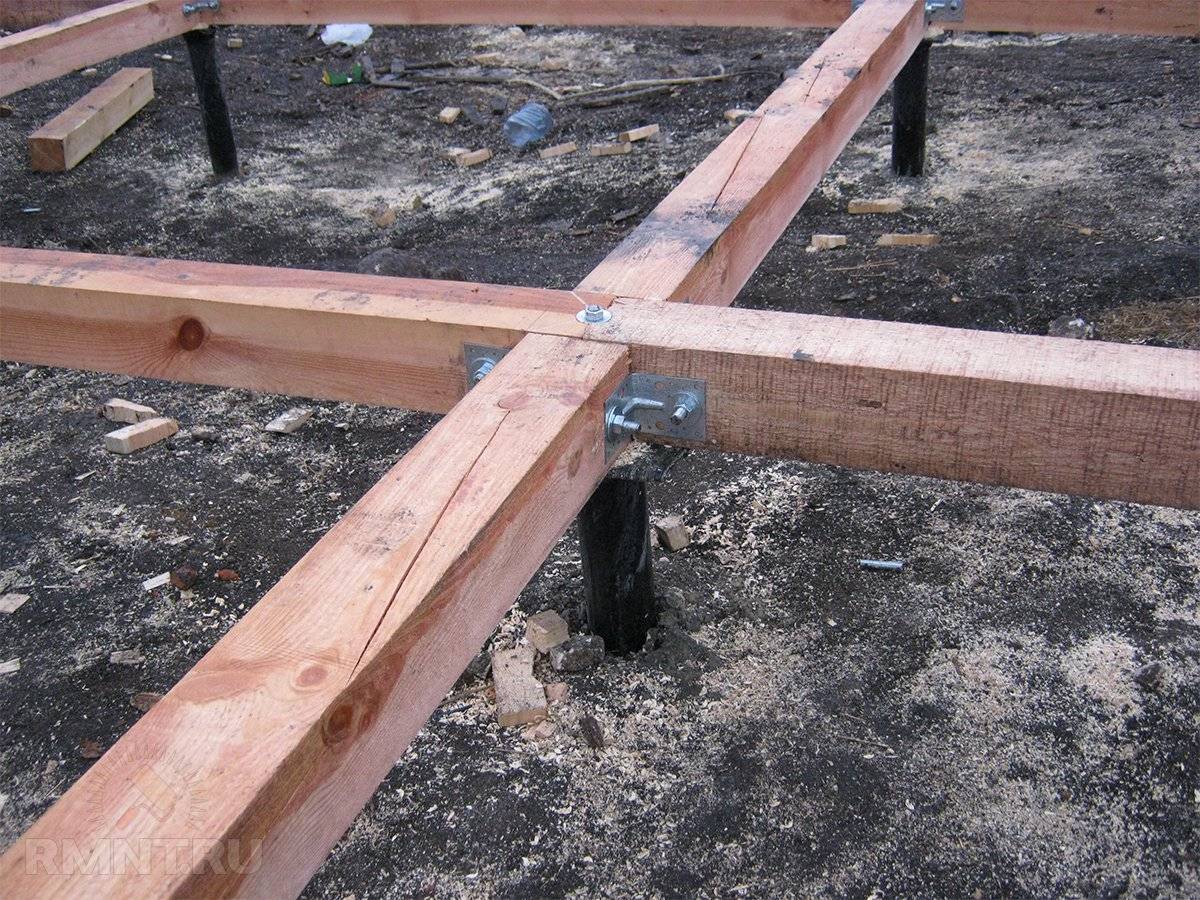

Между собой элементы укладки можно скреплять металлическими уголками или скобами.

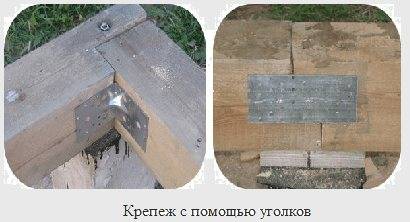

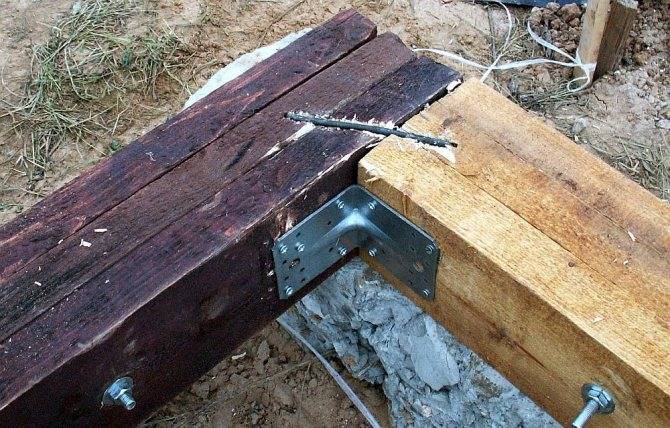

Так выглядит крепеж досок с помощью уголков

После укладки всех элементов нужно повторно проверить прямоту всех углов, а также горизонтальность конструкции по уровню.

Как уложенную нижнюю обвязку прикрепить к фундаменту? Возможно несколько вариантов:

Анкерное соединение – болты должны быть предварительно вмонтированы в фундамент, в элементе нижней обвязки отверстие под болт высверливается на этапе укладки и подгонке элемента. Анкерные болты должны быть в каждом столбе, на который укладывается обвязка, или по всему периметру ленты – при ленточном фундаменте.
Соединение гвоздями – гвозди вбиваются в места, где в фундамент вмурованы пробки из древесины.
Соединение с помощью клиньевых болтов – наиболее крепкий метод соединения.

После закрепления обвязки опять нужно проверить ее горизонтальность по уровню и можно приступать к выполнению отверстий под напольные и стеновые лаги.

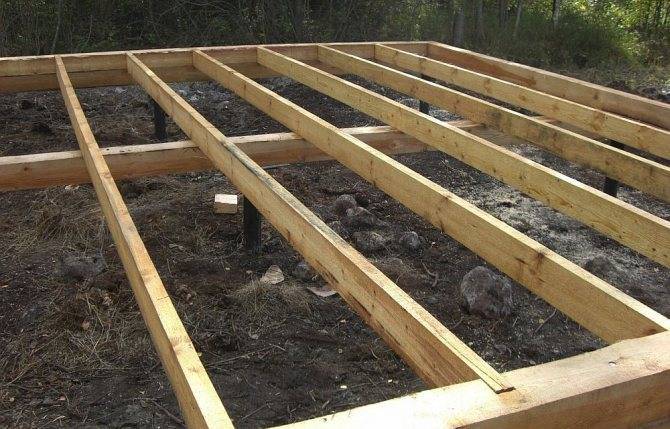

Как сделать лаги для пола

Как правильно выбрать материал обвязки?

При выборе материала для обвязки свай, прежде всего, нужно руководствоваться проектом постройки и просчитать заранее нагрузку на фундамент. Самостоятельно произвести эти расчеты невозможно, слишком велика вероятность ошибки и, как следствие – неправильный подбор материала, что может сказаться на прочности здания.

Если конструкция дома проста и нет необходимости привязываться к определенному материалу, то лучше всего купить брус. Его установка доступна самому непродвинутому строителю, и этот материал отлично сохраняет тепло.

Выбирая брус в магазине, следует полностью исключить пиломатериал со следами гнили или грибка. Также недопустимы трещины, сколы, нежелательны даже глубокие царапины.

Древесина должна быть хорошо просушена, иначе в процессе эксплуатации ее может «повести». Как правило, для выполнения обвязки свайного фундамента выбирают брус с сечением 15×15 см и больше. При покупке нужно учесть запас в размере 10-15 % от рассчитанного количества, поскольку предстоит еще подгонка.

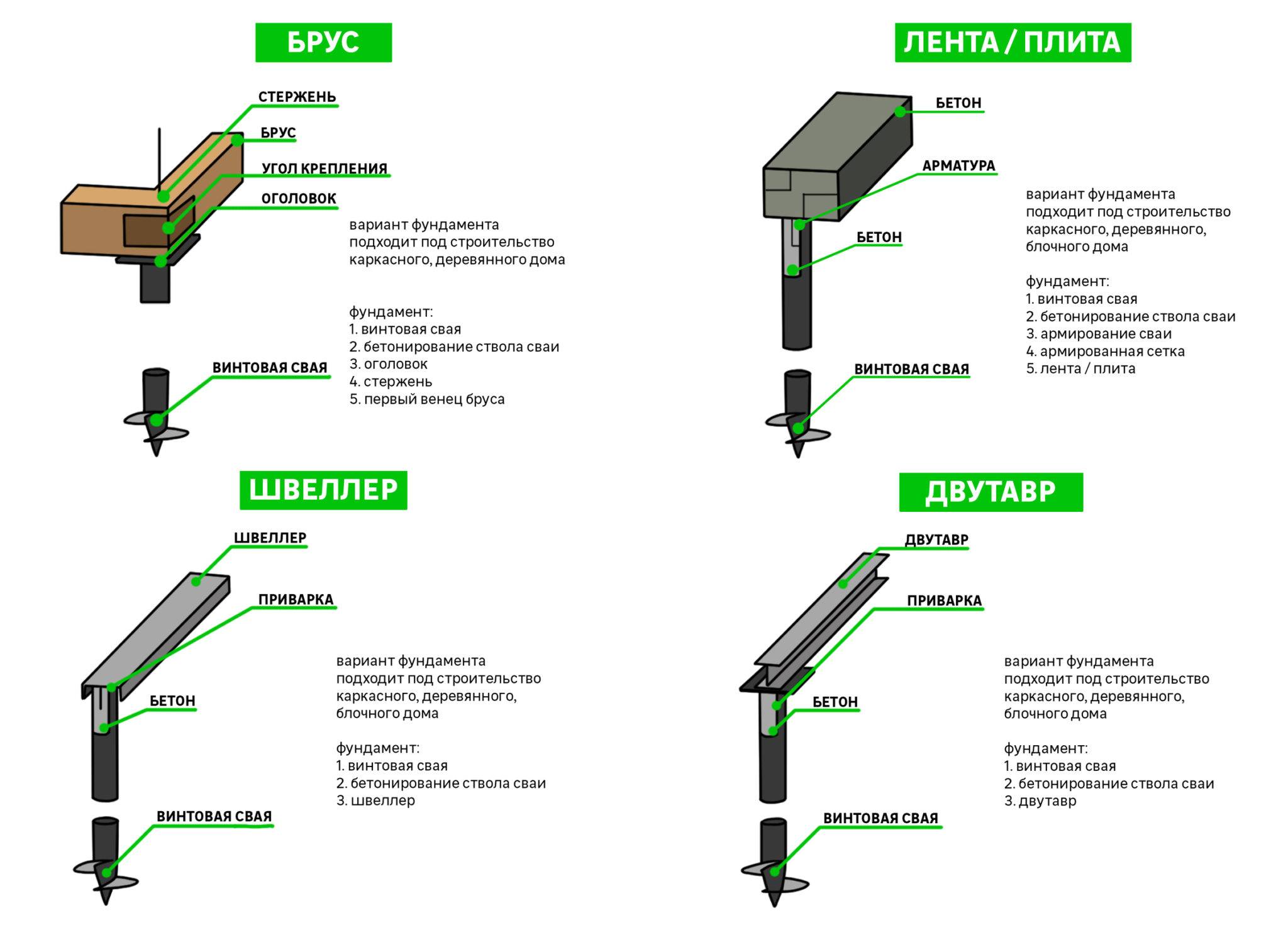

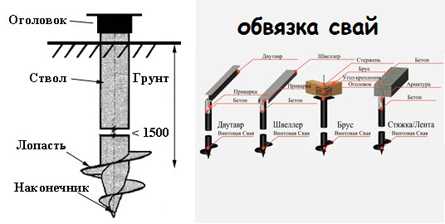

Как правило, для ростверка используют деревянный брус, металлический швеллер или же можно обвязать сваи двутавром. Каждый из этих материалов имеет свои преимущества, как и недостатки.

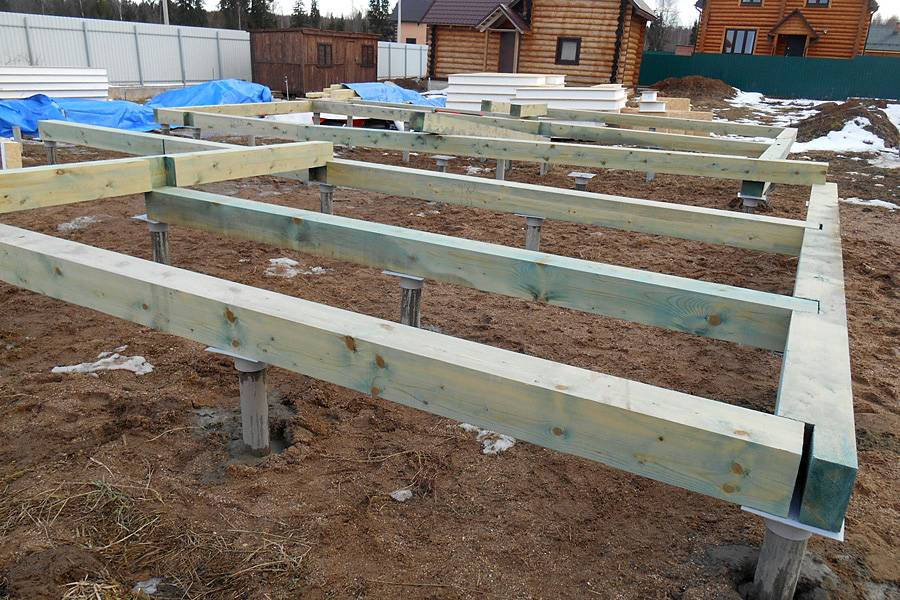

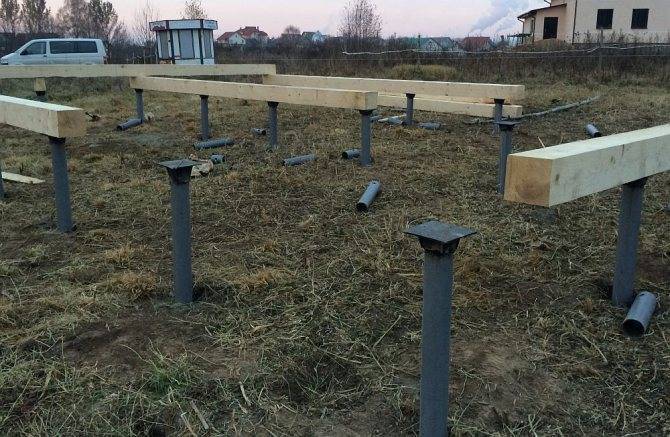

Обвязанный брусом фундамент

К примеру, фундамент, обвязанный металлическим уголком, выдержит более мощные стены. А использование для обвязки бруса исключает применение сварочного аппарата. Да и справиться с таким видом работ под силу непрофессионалу. Недостаток метода состоит в том, что возводить на таком фундаменте можно лишь деревянный или щитовой дом.

Если по расчетам предполагается обвязка винтовых свай швеллером, то приобретать нужно только новый прокат, с заранее определенным размером сечения.

Обвязка швеллером

Металлическую обвязку можно выполнить швеллером, профильной трубой нужного размера или двутавровой балкой. Все соединения в такой обвязке выполняются при помощи сварочного аппарата.

Если винтовые сваи обвязывают швеллером, то его укладывают на оголовки свай таким образом, чтобы в разрезе профиль выглядел в виде буквы П. Именно такое положение материала способно выдержать большие нагрузки.

При необходимости сделать монтаж бетонного ростверка допускается укладка швеллера на оголовок горизонтальной частью. В этом случае внутри прокладывается арматура и заливается бетон.

Точно также делают бетонный ростверк и при обвязке свай двутавром, разница лишь в том, что на такое основание можно устанавливать самые тяжелые стены.

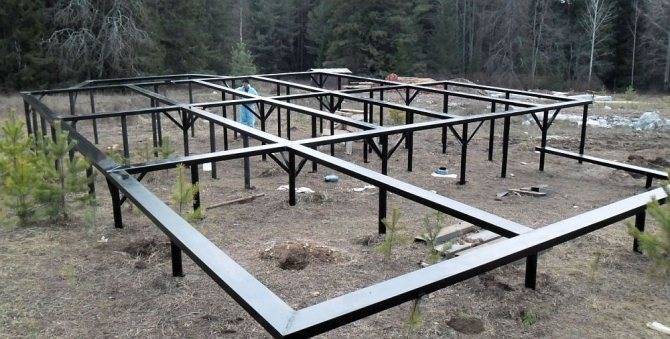

Обвязанные швеллером сваи

Металлическая обвязка трубой или швеллером закрепляется на оголовках с помощью кольцевого шва. После сварочных работ металлические элементы ростверка обрабатываются грунтовкой. Перед тем, как делать монтаж стен, между трубой обвязки и будущей стеной прокладывается рулонная гидроизоляция.

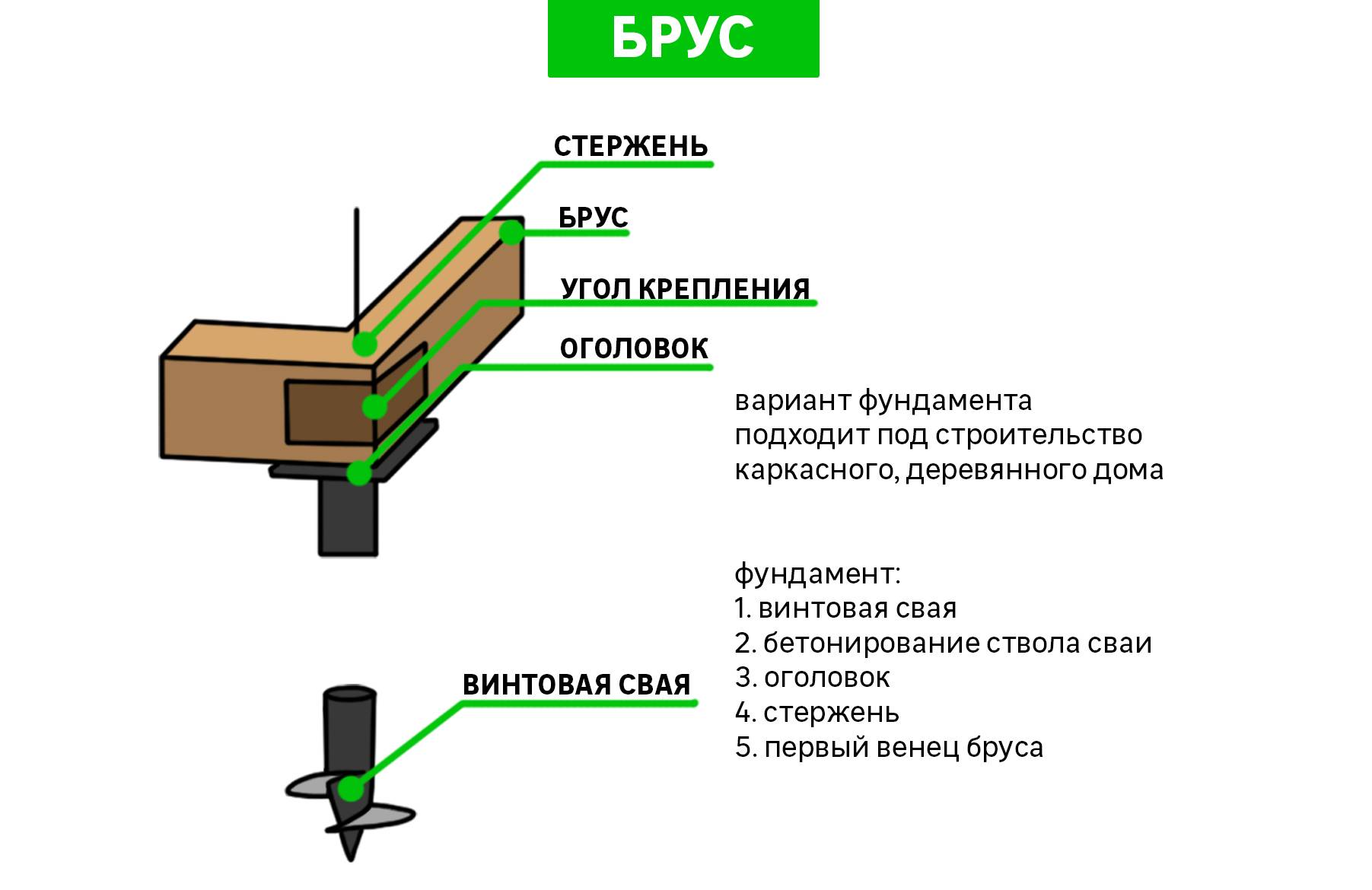

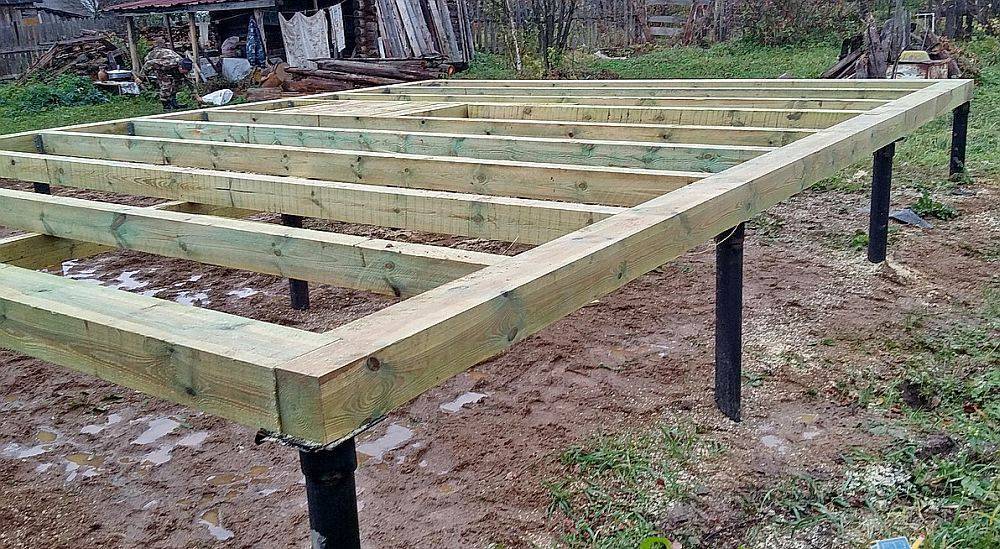

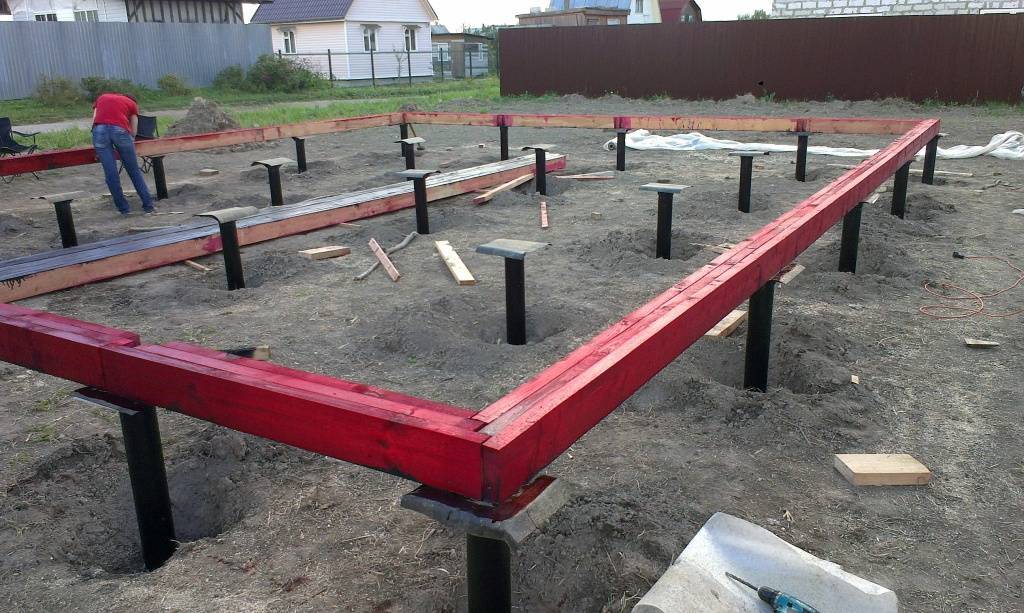

Самостоятельная обвязка брусом

Монтаж обвязки винтовых свай брусом можно сделать самостоятельно. На первом этапе предстоит пропитать материал специальными растворами – антисептиком и антипиреном, которые защитят древесину от плесени и возгорания.

После обработки с помощью лазерного уровня следует проверить, находятся ли оголовки свай в одной плоскости. Если есть расхождения – подрезают соответствующую сваю и переваривают оголовок. В конечном варианте оголовки должны располагаться в виде перевернутой буквы П.

Следующий шаг – прокладка гидроизоляции. Для этой цели используют рубероид или же полиэтиленовую пленку и битум.

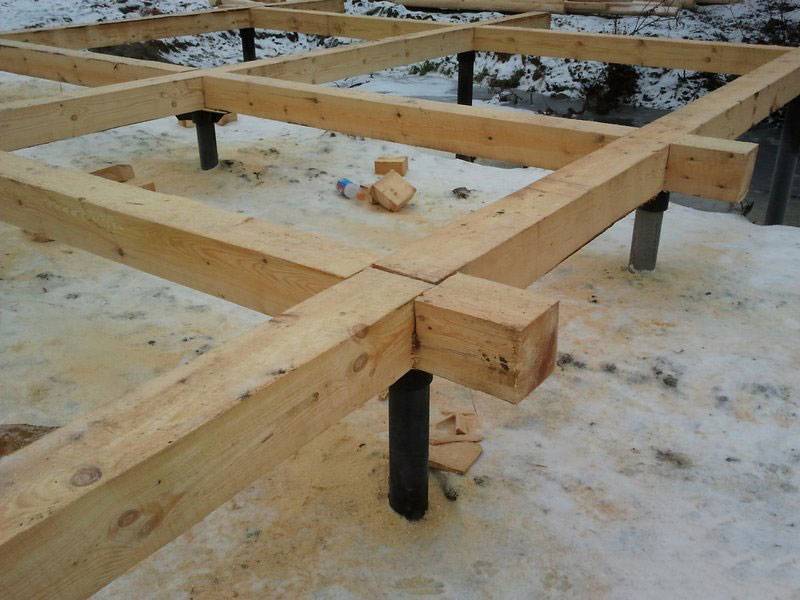

Процесс непосредственно обвязки начинается с угловых элементов конструкции: под прямым углом саморезами соединяют два первых бруса. Далее укладка деревянных деталей происходит впритык друг к другу с помощью скобок или металлических пластин. Места соединения брусьев нужно утеплить джутовой лентой.

Более надежным и долговечным считается метод двойной обвязки. Основное отличие от первого способа заключается в том, что первый уровень укладывают брусьями сечением 200 мм, а второй – 100-150 мм. Для укладки второго уровня нет необходимости прорезать специальные пазы для монтажа лагов.

Как продлить срок эксплуатации обвязки?

Если вы используете брус: покупайте древесину хвойных пород или лиственницу. После обработки специальными составами этот материал в разы увеличивает свое сопротивление воздействию влаги и грибковым заболеваниям. При правильной гидроизоляции срок эксплуатации таких брусьев может быть вечным.

Если вы используете металл: после проведения сварочных работ, швам обязательно нужна обработка антикоррозийными составами, ведь заводское покрытие в процессе сварки было нарушено. Таким образом, вы надежно защитите ростверк от ржавчины.

Требование к обвязке фундамента

Выполняя строительные работы своими руками, необходимо обращать внимание на следующие факторы:

Качество используемых пиломатериалов. При монтаже несущих конструкций необходимо выбирать хвойные породы древесины, 1-го или 2-го сортов. Фактическая влажность древесины должна составлять 12%.
Соответствие заданным размерам.
Качественное крепление всех компонентов. Особенно в местах соединения обвязки с фундаментом.
Качественная гидроизоляция места соединения обвязки с металлическими или бетонными частями фундамента.
Обработка древесины противопожарными и противогрибковыми средствами. При этом каждый брусок должен быть обработан до начала монтажа.

Выбор материала

Выше было сказано, что нижняя обвязка каркасного дома на столбчатом фундаменте может быть выполнена из деревянных или металлических брусьев. Использование дерева более целесообразно. Однако, отдавая предпочтение данному материалу, строители вновь окажутся перед проблемой выбора.

Полезное: Возводим фундамент для каркасной бани или каркасного гаража

Сегодня в строительстве используются два типа деревянных балок:

Клееный брус.
Цельный брус.

Первый вариант отличается повышенной прочностью и надежностью. Такую древесину можно использовать при большой нагрузке или для создания пролетов. Правда, стоимость балок из этого материала выше, чем на аналогичные балки из цельного бруса.

Чаще всего в индивидуальном строительстве используют цельный брус. Выбор этого материала позволяет существенно сэкономить средства.

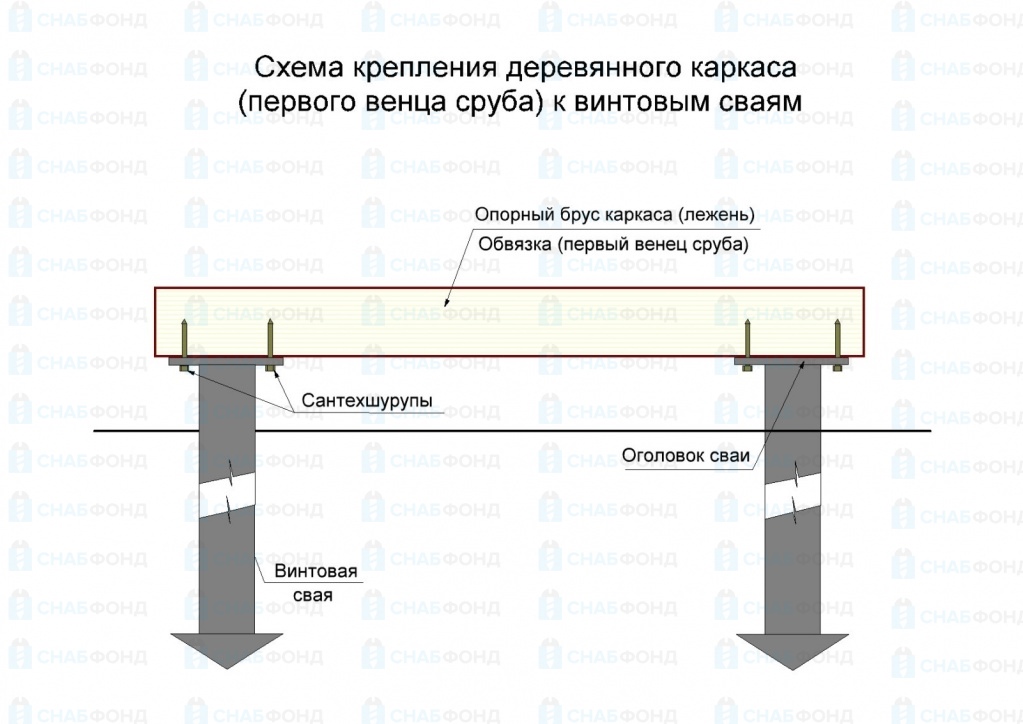

Крепление обвязочной конструкции к фундаменту

В большинстве случаев обвязку к фундаменту крепят при помощи анкеров. Для проведения крепежных работ используют болты анкерного типа диаметром от 12 до 16 мм.

Длину подбирают так, чтобы создавалось надежное крепление бруса. Анкер должен входить в брус как минимум на 10 см. В идеале крепление должно быть сквозным.

К сваям бруски крепят при помощи болтов диаметром 12 мм и более. Также в качестве крепежного элемента можно использовать шпильки аналогичного сечения. Все крепежные компоненты необходимо обработать антикоррозийным средством.

Соединения обвязочного бруса

Выполняя монтаж своими руками, следует уделить внимание креплению обвязки в углах, а также в местах соединения стен (наружных и внутренних). Если строение имеет большую длину, чем используемые пиломатериалы, придется производить обвязку бруса «по длине»

Возможны следующие варианты соединения:

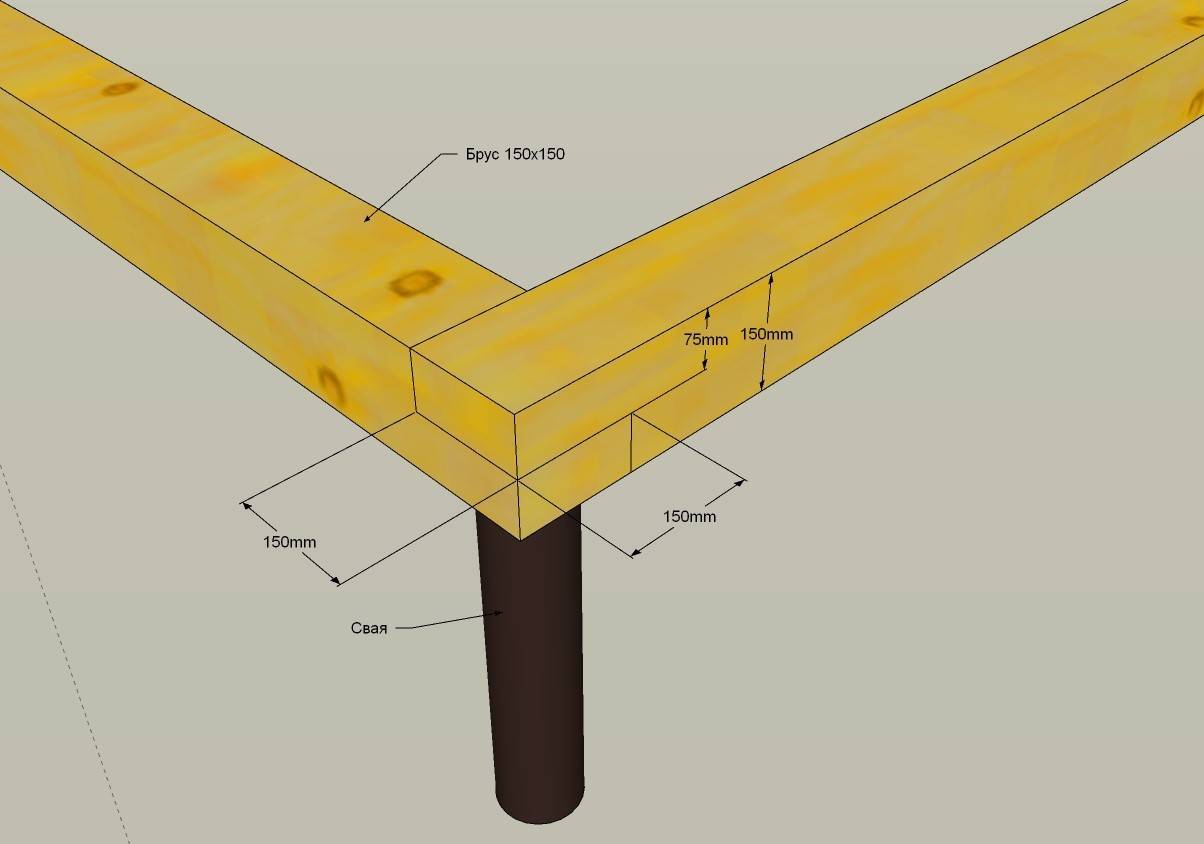

В половину дерева или в лапу. Этот способ подходит для увеличения длины.
Хвост ласточки. Способ отличается высокой сложностью исполнения, но более герметичен. Его обычно применяют для соединения внутренних и внешних стен.
Коренной шип. Обычно применяется по углам.
Встык. Наиболее простой из всех перечисленных способов. Отличается низкой надежностью.

В зависимости от сечения бруса обвязки, используют то или иное соединение. Соединение должно располагаться на уровне 2-3 высоты используемой балки. Для увеличения показателей надежности соединения применяют нагели.

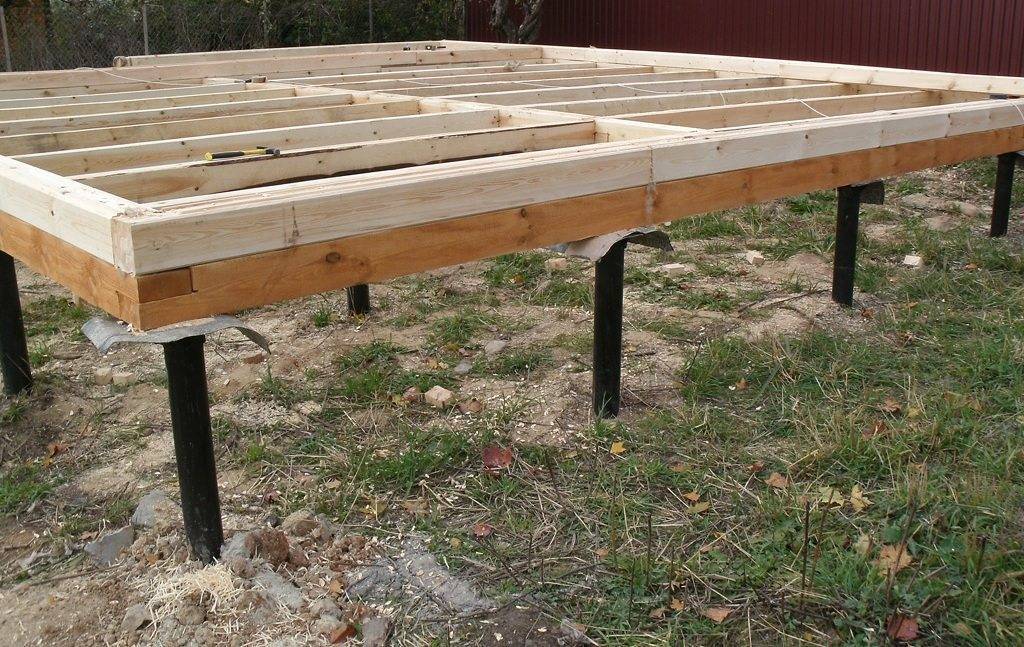

Обвязка как пол каркасного дома

Обвязка фундамента каркасного дома может использоваться как элемент чернового пола. Это рациональное решение, позволяющее сэкономить средства. В данном случае брус будет выступать в роли балок несущего типа. Между балками находится теплоизоляционный материал. Сверху каркас покрывают половым «пирогом» (для первого этажа).

Полезное: Цокольный этаж для каркасного дома

Толщина утеплителя подбирается исходя из климатических особенностей региона. В большинстве случаев строители используют утеплитель толщиной 15-20 см.

Нижняя обвязка каркасного дома

Пошаговая инструкция по монтажу своими руками

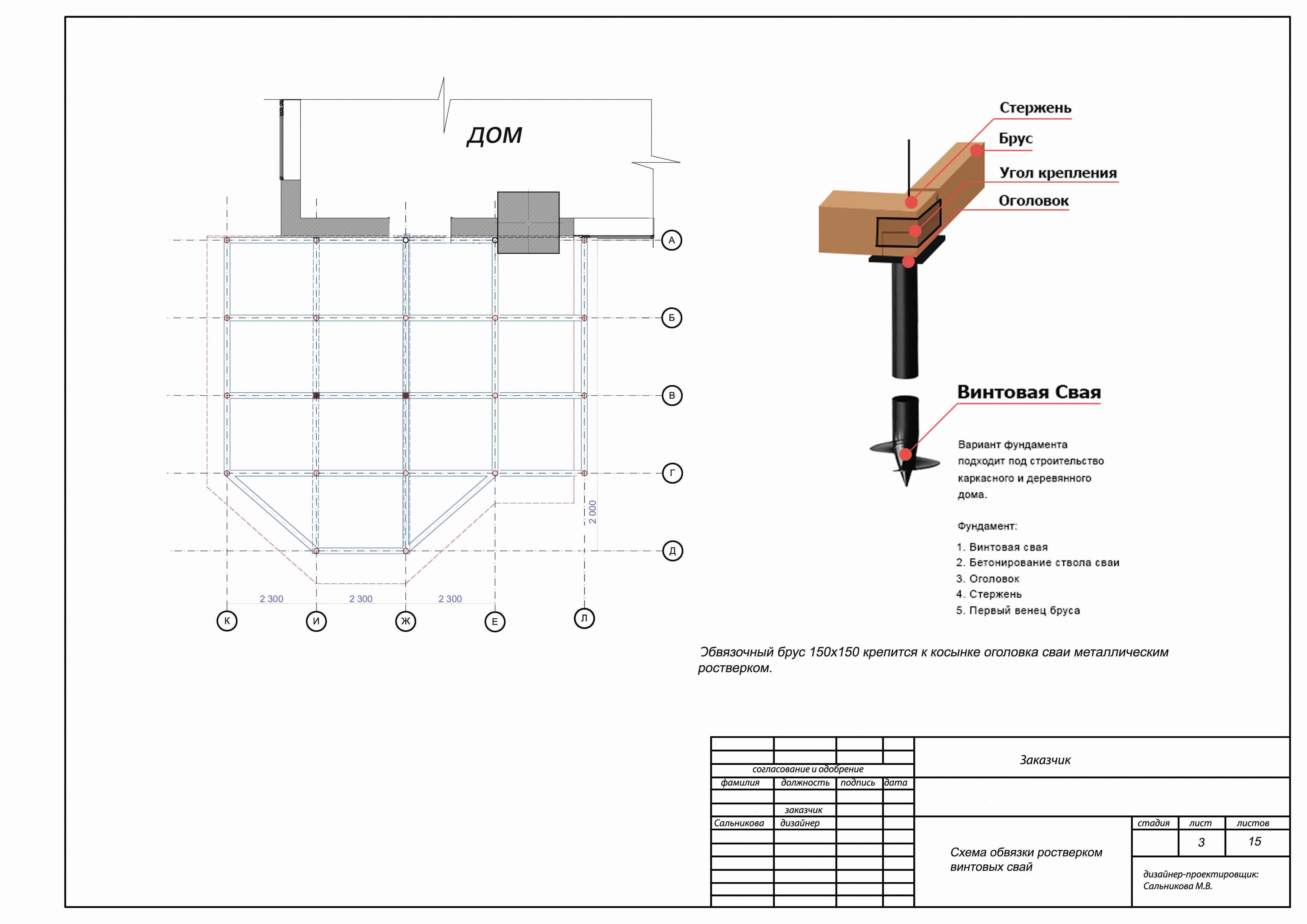

Обвязка как технология строительства свайного фундамента

Как рассчитать глубину погружения

Монтаж обвязки

Установка деревянного ростверка выполняется иначе, чем обвязка винтовых свай швеллером или бетонной лентой. Но в любом случае до начала укладки конструктивных элементов следует убедиться в том, что верхний срез всех установленных свайных труб находится на одном уровне. Далее на столбы навариваются опорные оголовки, представляющие собой металлические пластины. На этом общие этапы работ заканчиваются.

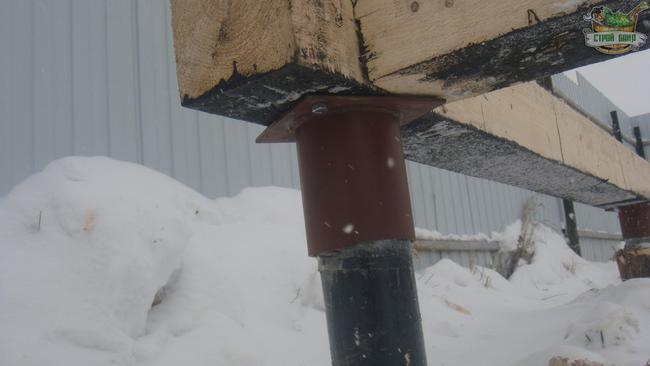

Для удобства фиксации бруса, на оголовках крепятся фланцы в виде перевернутой буквы «П», с заранее просверленными отверстиями. Ширина опорных полок делается по ширине ростверка. Между металлическими элементами и деревянными конструкциями в обязательном порядке прокладывается гидроизоляционный слой из рубероида или битума с полиэтиленовой пленкой.

Обвязка металлических винтовых свай брусом может быть как одинарной, так и двойной. В первом случае, под лаги и перегородочные балки в несущих элементах делаются пропилы, что ослабляет их прочность. Второй вариант отличается большей надежностью и выносливостью. Для верхнего ряда выбирают брусья сечением 100*150мм, причем устанавливают их с опорой на меньшую сторону.

Монтаж обвязки начинают с углов фундамента. После предварительной стыковки смежных брусьев, их перпендикулярность выверяют с помощью строительного угольника, а далее – производят крепление гвоздями. Таким образом выполняют фиксацию балок по всем основным углам ростверковой рамы.

Дополнительная проверка правильности геометрии конструкции выполняется путем сравнения ее линейных размеров по диагоналям. Они должны быть одинаковы. При необходимости, положение сторон корректируют, после чего балки надежно фиксируют между собой и крепят к сваям.

При монтаже ростверка следует контролировать его положение относительно свай. Их вертикальные оси должны совмещаться с горизонтальной линией центра деревянного бруса. В противном случае нарушится равномерность распределения нагрузок.

Между готовой обвязкой и будущими стенами выполняется гидроизоляция. На открытые места наносят слой битумной мастики.

Вынос несущих стен за пределы свайного основания

Иногда частные застройщики пытаются найти решения, которые позволяют сэкономить на покупке строительных материалов и на работе по ввинчиванию дополнительных свай. При этом они забывают о прочности строительной конструкции, которую можно нарушить весьма опрометчиво.

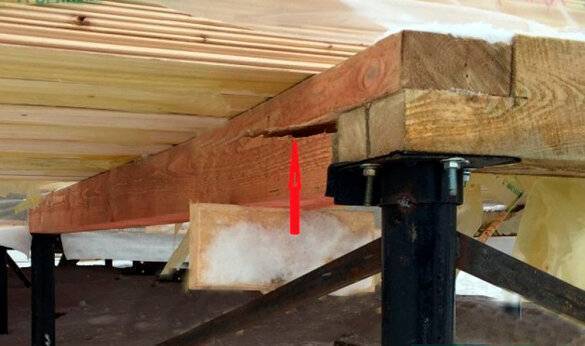

Вот пример грубейшего нарушения строительной технологии, на фото изображен вынос наружной стены за пределы свайного ряда.

Что можно порекомендовать людям, которые ставят сомнительную экономию во главу угла? Самое главное – не допускайте самодеятельности, и тогда все у вас получится. Если строительными нормативами предусмотрена установка сваи под каждый угол или стену будущего помещения, то пусть так и будет. Не нужно делать никаких свесов и отступов, которые не имеют под собой опоры в виде сваи, прочно ввинченной в грунт. К удешевлению конструкции это не приведет, зато дополнительными проблемами застройщика обеспечит.

Guffych Пользователь FORUMHOUSE

Если вы сделаете свес или отступ, то эта конструкция у вас будет на лагах висеть. В этом случае придется делать двойную обвязку изнутри и связывать ее каким-то образом с внешним свесом (чтобы конструкция полностью не разошлась). Дешевле (за счет экономии на сваях) не выйдет, так как придется потратиться на усиление нижнего перекрытия, а вот проблем это добавит конкретно.

Если к дому планируется пристраивать дополнительные элементы архитектуры (веранду или, например, крыльцо), их углы также должны опираться на металлические сваи.

Землеюзер Пользователь FORUMHOUSE

Вообще, по технологии строительства свайно-винтового фундамента сваи необходимо ставить под все перерубы, углы и несущие стены. Это самое главное правило.

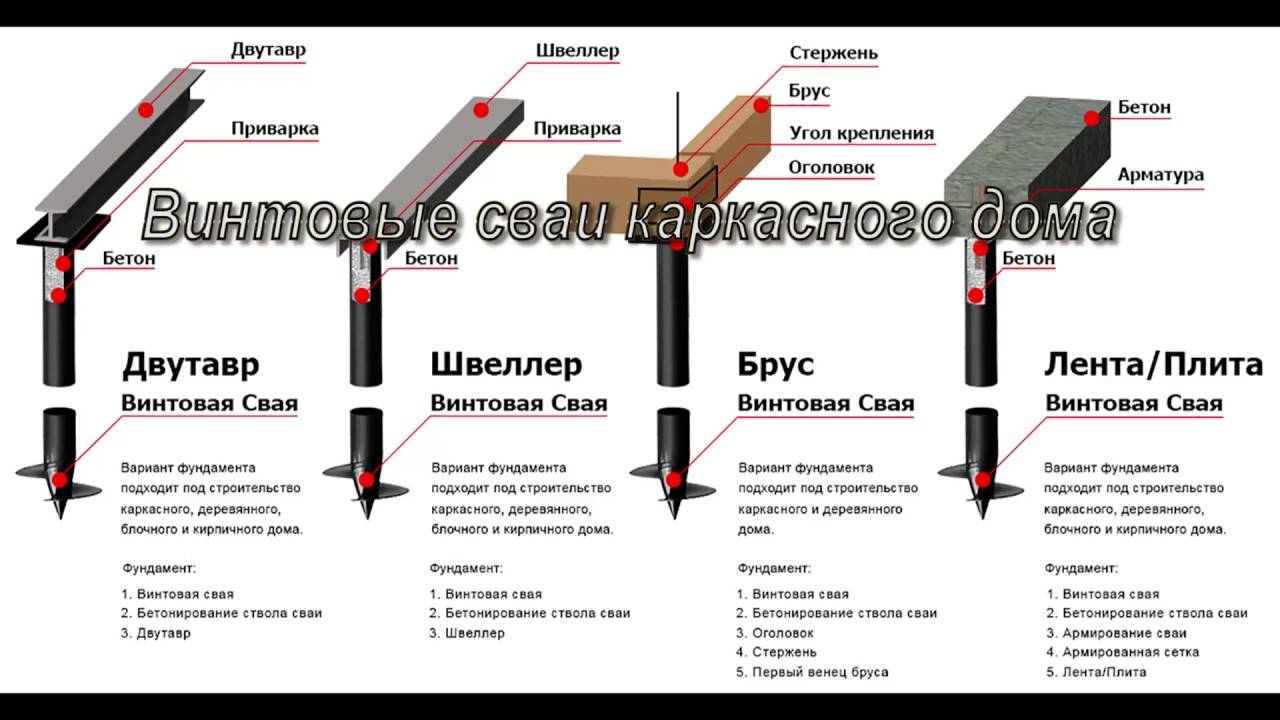

РАЗЛИЧИЯ В КРЕПЛЕНИИ В ЗАВИСИМОСТИ ОТ ТИПА ФУНДАМЕНТА

Обвязка или свайный ростверк?
