На какой схеме остановить свой выбор?
Давайте решим сразу по поводу однотрубных и самотечных систем. Если вы живете в современном мегаполисе или в близи него, если у вас все в порядке с энергоносителями (со светом в первую очередь), если нет нужды сильно экономить, то эти схемы не рассматривайте.
Появились они во времена, когда с электричеством было плохо, а так же отсутствовали различные виды труб. Приходилось использовать металл. Сейчас все поменялось и эти системы себя изжили.
Самотечные схемы можно реализовывать в отдаленных от цивилизации домах. Например, на вашей даче.
Если захотите использовать радиаторную систему в частном доме, то лучшим выбором будут двухтрубная тупиковая схема отопления или лучевая. Обе системы по работе практически идентичны. Отличаются только реализацией.
Перед использованием водяного теплого пола следует сделать расчет теплопотерь дома. Они помогут понять, хватит ли его в качестве основного отопления или придется использовать еще и радиаторы.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Виды водяных систем отопления в частном доме
Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.
Радиаторные
Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.
Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.
Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.
Теплый пол
Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.
Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах. где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.
Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.
Плинтусные
Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?
Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.
Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.
Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей стране – водяное отопление. Разводка труб в доме или квартире – привычное явление.
Принцип работы водяного отопления заключается в следующем: нагретая от котла вода естественным образом (или принудительным) циркулирует по трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в местах соединения, на изгибе труб и т.д. образуется трение и местные сопротивления, многие системы оборудованы клапанами для обеспечения давления, сила которого равна потерям на сопротивление. Такая система водяного отопления называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды, ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на отопление помещения и нагрев воды в водопроводе). Такая система требует использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них. При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е., установить насос, который создаст в системе дополнительное давление заставляя воду циркулировать быстрее.
Двухтрубная система отопления дома

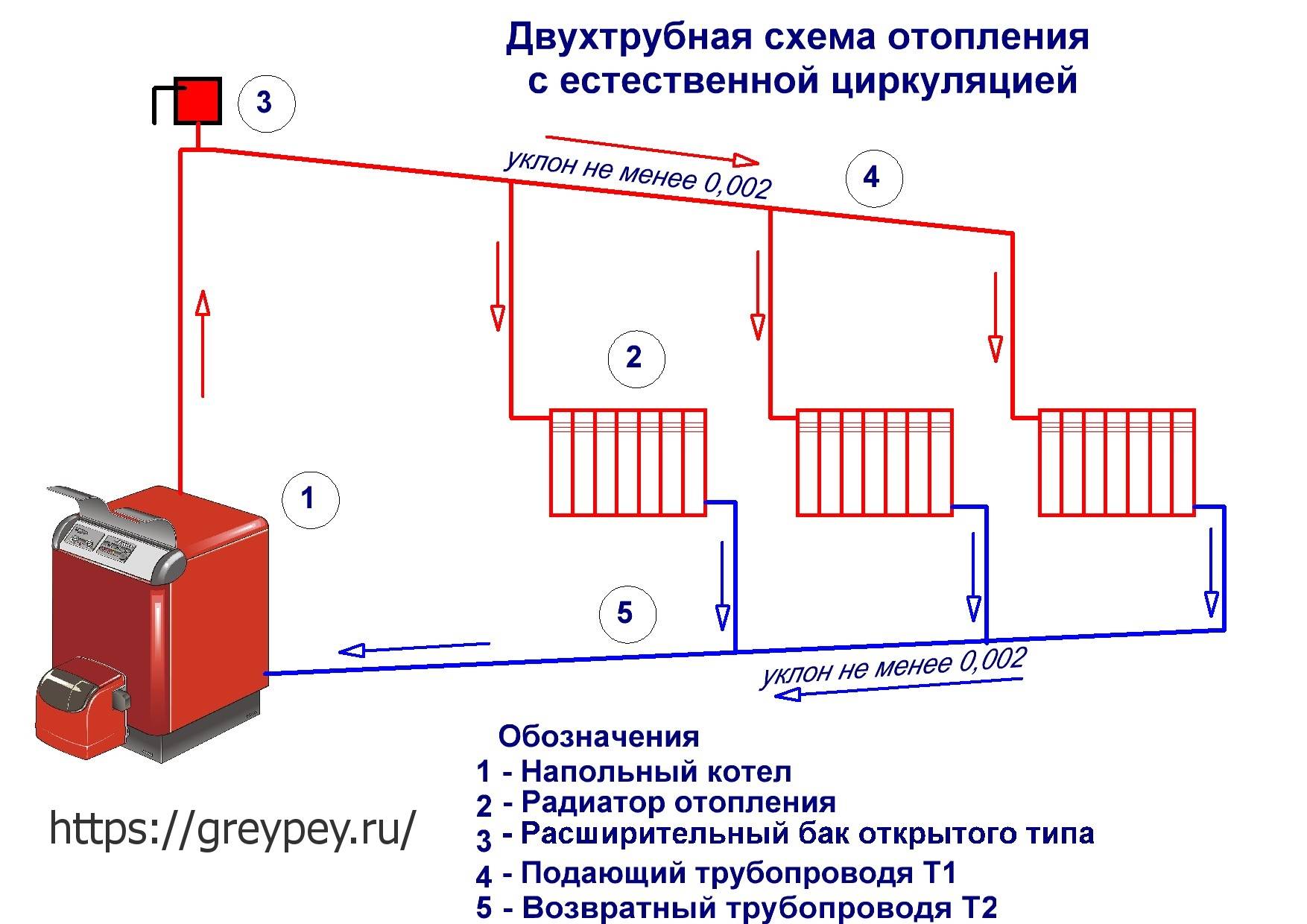

Схема двухтрубной системы отопления представлена на фото. Синим цветом выделена труба отработки, которая отводит охлажденный теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом, появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства – коллектора, которое собирает теплоноситель и распределяет по трубам к батареям. Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно скрыть, пожертвовав некоторым количеством объема помещения, что не всегда удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных перегибов. Оба конца трубы подключаются к центральному отоплению. Через один конец поступает горячая вода, через второй – отводится обратно в систему. При укладке труб стоит помнить о высоком риске повреждения труб. Во-первых, при укладке (изгиб). Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Порядок проведения работ
Если все готово, можно приступать к монтажу. Вот основные его этапы:
Установка котла
Подключение теплогенератора к системе газоснабжения может осуществлять только сотрудник газового хозяйства, но все остальное пользователь вправе сделать самостоятельно. Прежде всего, нужно правильно выбрать место для котла. Он должен стоять поближе к дымоходу, так чтобы длина соединяющей их трубы не превышала 25 см. Площадь поперечного сечения дымохода должна быть не меньше, чем у дымоотводящего патрубка котла.
Объем помещения должен составлять не менее 15 куб. м, а при мощности котла свыше 75 кВт – по 0,2 куб. м на каждый киловатт.
Схема отопления с газовым котлом
В помещении должно быть окно, минимальная площадь которого определяется из расчета 0,03 кв. м на каждый куб. м объема.
В котельную должен поступать свежий воздух – непосредственно с улицы либо через соседнее помещение, например, через кухню.
Подключать полимерные трубы непосредственно к котлу нельзя. Между ними и теплогенератором должен быть металлический участок длиной не менее 3 м.
Разметка
Перед тем как продолжить монтаж системы отопления, нужно отметить на стенах местоположение крепежных элементов и отверстий для пропуска труб.
Разметку отверстий под кронштейны радиаторов удобнее всего наносить при помощи шаблона.
Если предполагается использовать секционные радиаторы большой длины, то кронштейны нужно располагать не только с краю, но и посредине, чтобы избежать провисание прибора с его последующей деформацией и разгерметизацией.
Установка оборудования и монтаж трубопроводов систем отопления
Рассмотрим монтаж системы отопления из полипропиленовых труб. Перед навешиванием радиатора на стене можно закрепить лист фольги, которая уменьшит теплопотери за счет отражения инфракрасного излучения. Еще один полезный прием – установка над радиатором плавно изгибающегося жестяного козырька, который облегчит нагретому воздуху выход из-под подоконника.
Циркуляционный насос устанавливают на линии «обратки» перед самым котлом. Здесь теплоноситель является наиболее холодным, а значит, насос прослужит дольше.
Этот участок хорошо подходит и для мембранного расширительного бака. Последний очень не любит турбулентность, и как раз перед циркуляционным насосом она почти никогда не наблюдается.
Воздухоотводчик устанавливается в самой высокой точке контура.
Готовая отопительная система с трубопроводом
Соединения в полипропиленовых и металлопластиковых трубопроводах выполняются разными способами. Детали из полипропилена свариваются, для чего их нужно разогреть на специальном инструменте, называемом в обиходе паяльником или утюгом.
Время выдержки строго регламентировано и зависит от диаметра детали и толщины ее стенки. После разогрева одна из деталей одевается на другую и по мере остывания они образуют прочный сплав.
Ни в коем случае нельзя сваривать полипропиленовые трубы между собой встык, без применения муфты. Такое соединение не выдержит внутреннего давления и очень быстро даст течь.
Для присоединения металлопластиковой трубы к арматуре или радиатору на ней необходимо закрепить фитинг. Фитинги бывают двух видов:
- Обжимные: самый доступный, а соответственно, и самый популярный вариант. Деталь состоит из штуцера, разрезного кольца (сухаря) и накидной гайки. Первой на трубу надевается гайка, затем – сухарь, после чего в нее вводят штуцер. Теперь сухарь нужно надвинуть на штуцер, а следом за ним – накидную гайку, которая при этом навинчивается на имеющуюся на штуцере резьбу. Затягивать гайку нужно до того момента, пока не услышите четырехкратное поскрипывание материала. У обжимных фитингов есть существенный недостаток: время от времени их приходится подтягивать, иначе они начнут подтекать. По этой причине их нельзя замуровывать в стены.
- Пресс-фитинги: более дорогая, но зато и гораздо более надежная разновидность. Фитинг имеет гильзу, которая обжимается специальными клещами вокруг штуцера после надевания на него трубы. При таком исполнении протечки исключены, так что трубы с пресс-фитингами можно безбоязненно прокладывать скрытым способом.
Перед протяжкой трубы через отверстие в стене ее конец следует обмотать полиэтиленовой пленкой во избежание попадания внутрь мусора.
Собранную систему нужно подвергнуть испытанию давлением – опрессовке. Для этого используют ручной или электрический опрессовщик. С его помощью в системе на несколько часов создают давление в 1,5 – 2 раза выше номинального.
Если за время испытаний показания манометра не изменились, значит, протечки отсутствуют.
Двухтрубная разводка отопления
Невзирая на то, что однотрубная конструкция надежна и проверена временем, ей на смену, благодаря разработкам инженеров-теплотехников, пришла двухтрубная система с нижней разводкой (детальнее: «Двухтрубное отопление с нижней разводкой — схема и монтаж «). Такие виды разводки отопления подходят для зданий различного назначения – жилых, общественных, производственных.
Двухтрубный вариант отличается от однотрубной схемы тем, что тепло равномерно распределяется по всей площади помещения, а теплопотери получаются минимальными (подробнее: «Схема двухтрубной системы отопления дома на примерах «). Вода подается по магистрали, расположенной в подвальном помещении или вмонтированной в пол. Далее теплоноситель распределяется по стоякам равномерно и направляется в радиаторы. Отработанная вода покидает батареи и по другому стояку направляется в трубопровод. Двухтрубная система выгодно отличается тем, что она гарантирует равномерную подачу теплоносителя на каждый из радиаторов. Такие типы разводки системы отопления позволяют отключать одну из батарей в отдельности. На каждом приборе имеется по две трубки — отводящей и подводящей — и поэтому система называется двухтрубной.
В свою очередь такие конструкции бывают двух подтипов: схема отопления с верхней разводкой и с нижней.
Чтобы правильно обустроить систему обогрева, нужно с ними ознакомиться более подробно:
- Верхняя и нижняя разводки отличаются тем, что первая из них монтируется сверху батарей. Как правило, если реализуется верхняя разводка системы отопления, трубопровод прокладывают на чердаке или располагают в потолочном перекрытии. В результате горячий теплоноситель подается по вертикальной трубе основной магистрали вверх, а оттуда распределяется по радиаторам, расположенным в комнатах. Отработанная вода отводится по другой трубе – обратке, проложенной ниже места расположения батарей. Чтобы избежать образования воздушных пробок, монтируют специальные расширительные баки.
- Нижняя разводка означает, что обе трубы – подающая теплоноситель и отводящая его располагаются ниже уровня установки радиаторов. Таким образом, горячая вода поступает и отводится снизу. Эффективным способом устранения воздушных пробок при нижней разводке является применение специальных кранов Маевского, размещаемых на радиаторах.
Нижняя и верхняя схемы наиболее часто используется, когда выполняется вертикальная разводка системы отопления – в том случае, если батареи устанавливают на разном уровне, а точнее на нескольких этажах.
Индивидуальная система отопления двухэтажного дома
Довольно часто загородный дом имеет 2-3 этажа в этом случае система отопления имеет не одну ветку, а несколько. При этом разводка может идти по вертикальной или по горизонтальной схеме.
Рис.13.
Рис.14.
Рис.15.

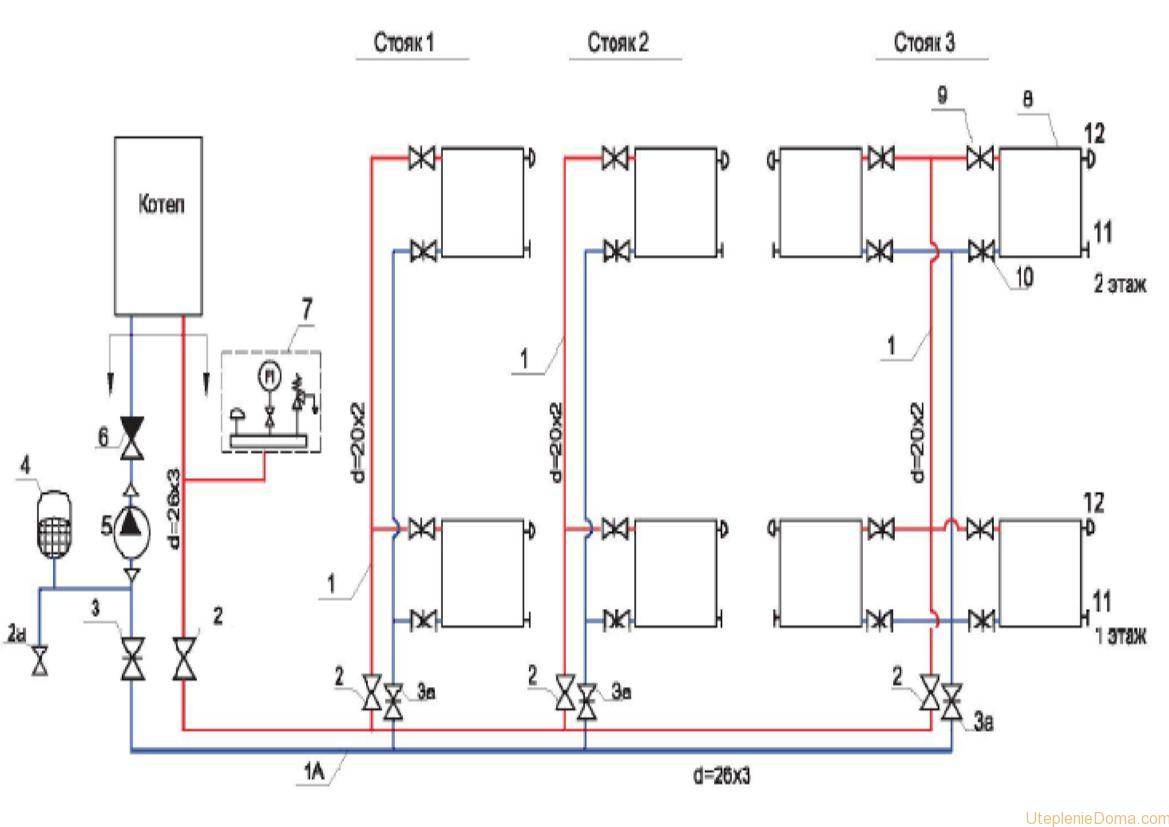

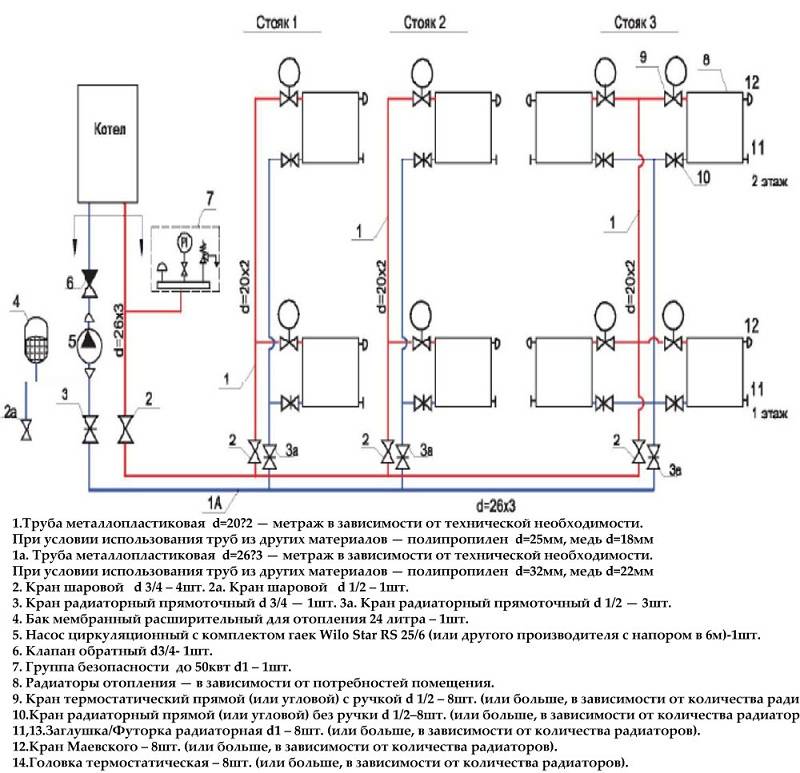

Вертикальная схема (рис. 13) представляет собой систему вертикальных стояков, по которым теплоноситель циркулирует по отопительным приборам. Такая схема целесообразна при если дом имеет значительную площадь. На всех отопительных приборах должны быть установлены байпасы и запорная арматура.

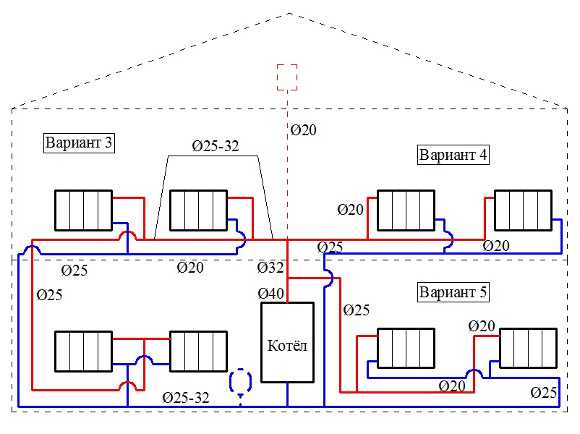

Горизонтальная схема (рис.14) представляет собой поэтажную разводку. Она предполагает наличие одного стояка по которому теплоноситель подается и отводится на каждый этаж. Для загородных домов небольшой площади это наиболее целесообразная и наименее затратная схема как по материалам, так и по сложности монтажа.
Лучевая поэтажная разводка (рис.15) более затратна в монтаже, чем двухтрубная горизонтальная. Преимущество этой схемы в точной регулировке отопительных приборов, и как следствие возможности снижения затрат на отопление.
Рис.16.
Рис.17.

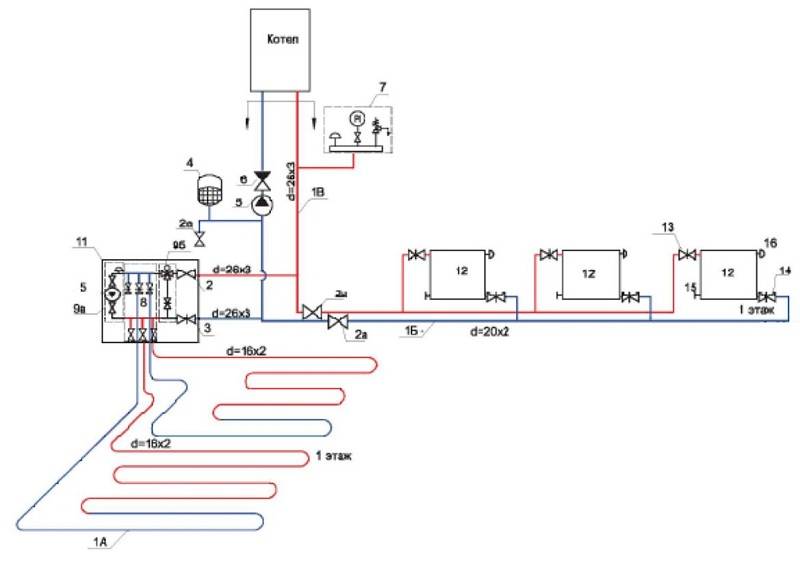

Довольно часто делают комбинированные схемы отопления (рис.16). На первом этаже в качестве приборов отопления применяют теплый пол, а на втором и следующих этажах радиаторы отопления. В этом случае применяют горизонтальную схему разводки. При этом на первом этаже лучевую, а на втором двухтрубную схему.

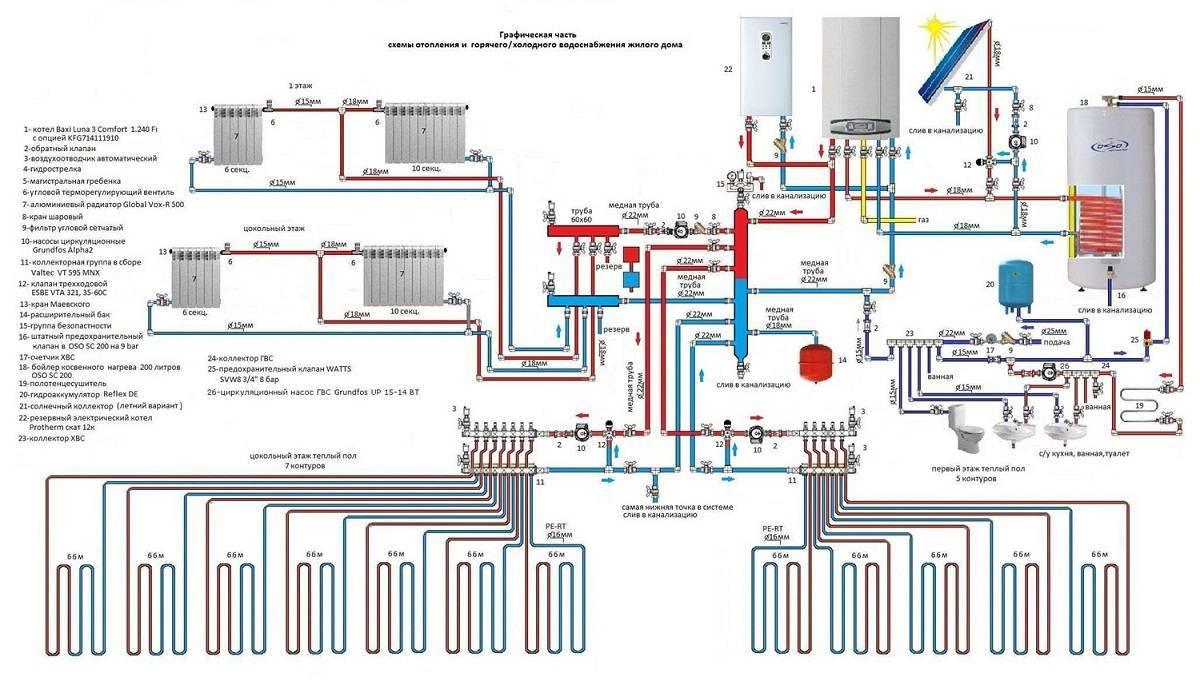

В общую схему отопления встраивается и контуры подготовки горячей воды. Полная схема системы отопления и горячего водоснабжения представлена на рисунке 17.
Рассмотренные схемы и принципы организации отопления позволяют сделать систему отопления своими руками в любом загородном доме. Конечно различные схемы потребуют различных затрат как на материалы, так и на монтаж. Однако система отопления будет эксплуатироваться многие годы, и она должна быть надежной и легко управляемой. Таким образом излишние затраты с лихвой окупятся в процессе эксплуатации системы.
Разводка отопления
Самая простая и надежная схема разводки отопления – «ленинградка», или же однотрубная разводка системы. Такая система конструктивно представляет собой закольцованный контур, проходящий по всему периметру здания. Радиаторы подключаются к трубопроводу параллельно. Основным недостатком «ленинградки» является неравномерной прогрев подключенных в цепь радиаторов.

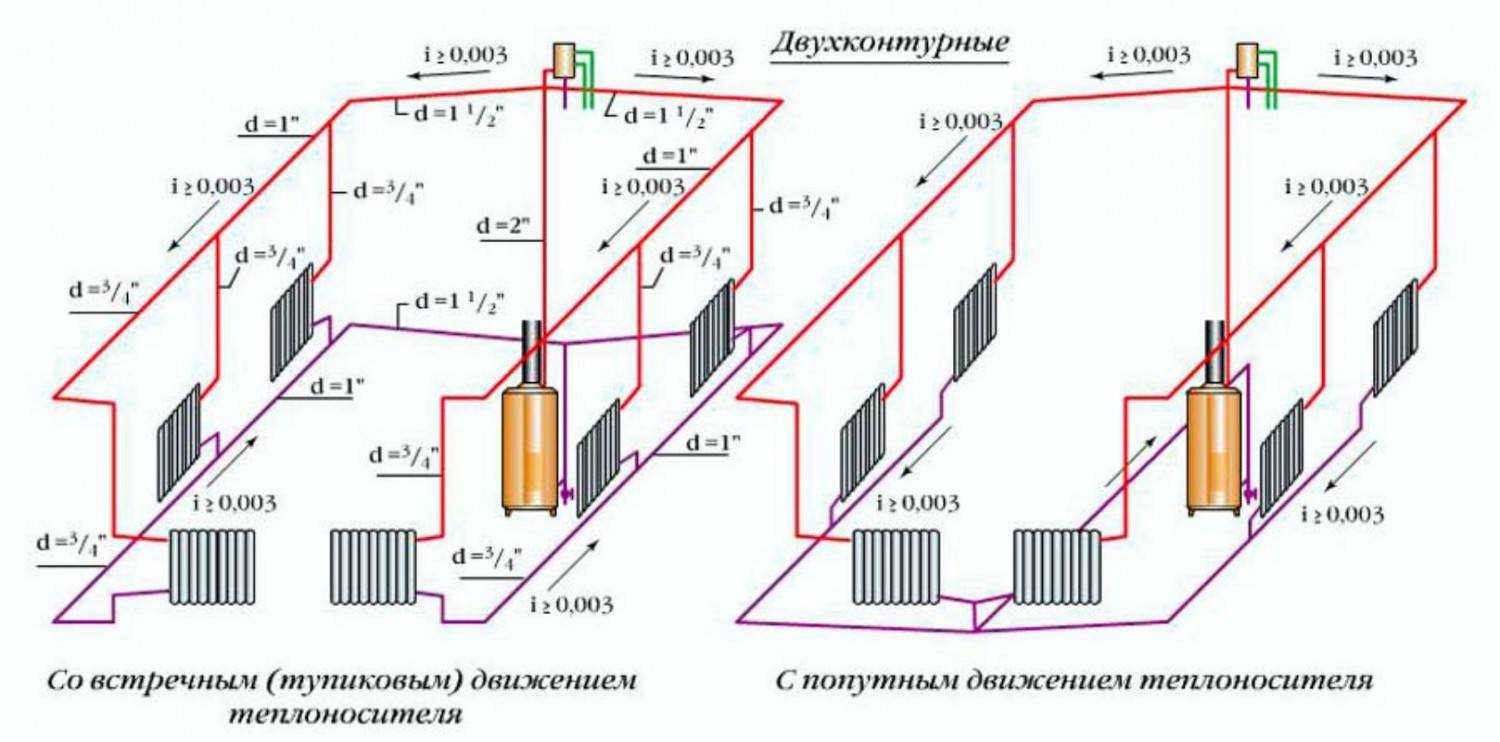

Гораздо более эффективным вариантом того, как правильно проложить отопление, особенно в многоэтажных домах, является двухтрубная отопительная система. У такой системы есть две разновидности, одна из которых зовется тупиковой. Данную схему нужно обязательно балансировать, т.е. ограничивать проходимость в находящихся близко к котлу радиаторах – иначе прогрев расположенных вдалеке отопительных приборов будет недостаточным.
В попутной схеме имеется несколько расположенных параллельно контуров одинаковой длины. Балансировать попутную разводку не требуется, поскольку в ней теплоотдача всех батарей изначально находится почти на одном уровне. Если никакие препятствия не мешают создать кольцевую попутную схему, то ее нужно сделать, а в противном случае вполне подойдет и тупиковая двухтрубная разводка. В любом случае, чтобы точно знать, как правильно проложить отопление в доме, нужно заранее продумать все известные нюансы.
Технология установки отопления и разводки труб
Монтаж систем отопления своими руками начинают с расчета и планировки отопления. В данном случае лучше обратиться к профессионалам, так как ошибки приведут к серьезным проблемам, вплоть до аварий и выхода из строя оборудования. Мастера компании “МариСруб” подберут и рассчитают систему отопления, предоставят необходимые материалы и оборудование, быстро и качественно выполнят монтаж. Подробнее об услуге читайте здесь.
После расчетов подбираются подходящие устройства, среди которых трубы, котлы, радиаторы, насосы и пр. После чего согласно схеме в доме устанавливают приборы. В первую очередь, устанавливают котел. Учтите, что для твердотопливного устройства нужно оборудовать отдельную котельную, дымоход и дополнительную вентиляцию. Электрические и настенные газовые котлы устанавливают непосредственно в жилом помещении.
При оборудовании котельной учитывают несколько параметров. Площадь помещения должна быть не менее семи квадратных метров с хорошей вентиляцией и дымоходом. Стены и пол рядом с котлом отделывают огнеупорным материалом. Само устройство устанавливают на расстоянии минимум 50 сантиметров от стен.
Для установки радиаторов внутри дома используют специальные крепежи. Для деревянного дома подойдут кронштейны, на которые затем и вешают батареи. Кронштейны устанавливают под оконным проемом. В дальнейшем при необходимости устанавливают циркуляционный насос и распределительный коллектор. Только затем начинают прокладку магистральных труб от котла к радиаторам.
При водяном отоплении магистральный трубопровод укладывают с небольшим наклоном в 3-5 градусов на 1 погонный метр. Разводку магистралей выполняют при помощи металлических или полипропиленовых труб. Первый вариант подходит для твердотопливного котла, в остальных случаях используют полипропиленовые и металлопластиковые изделия Диаметры труб подбирают индивидуально в зависимости от планировки, вида приборов и котлов. Для проведения трубопровода через стены делают специальные отверстия.
В последнюю очередь устанавливают радиаторы. При монтаже батарей своими руками нужно соблюдать определенные параметры. Так, расстояние до пола должно составлять 10-12 сантиметров, до подоконника — 10 сантиметров. Если прибор не закрывает проем под окном полностью, можно установить два носителя. После установки на входе и выходе оборудования монтируют запорный и регулирующий краны, при необходимости добавляют датчики тепла.
Выбор способа отопления частного дома
В условиях России на выбор влияют множество факторов:
- климатические условия региона строительства;
- доступность того или иного топлива;
- наличие на рынке отопительных агрегатов нужного типа;
- личные предпочтения застройщика.
Если в регионе строительства нет газопровода, можно соорудить газгольдер и устроить отопление газовыми приборами. Но это при условии, что есть организация, занимающаяся монтажом оборудования и поставками пропан-бутана для них. Стоимость такого вида газоснабжения ниже, чем при использовании магистрального газа.
При выборе типа системы обычно выбирают не одну. Возможны перебои с подачей топлива, с отоплением таких проблем быть не должно. Поэтому параллельно с газовым или электрическим котлом устанавливают дровяные печи или агрегаты на жидком топливе, например, солярке. В таком случае отопление гарантировано при любых сбоях.
Это касательно приспособления для генерации тепловой энергии. Но имеет значение и рациональное распределение тепла внутри помещения. В частном доме чаще всего используются радиаторное водяное отопление. В последнее время в такие системы активно включаются устройства обогрева пола как вспомогательный элемент.
Это повышает эффективность обогрева и позволяет снизить температуру в радиаторных контурах. В результате меньше перегорает кислород воздуха, и улучшаются условия пребывания в таком доме.
Современные системы, как правило, выполняются многоконтурными, с раздельной регулировкой температуры в каждом из них. Обычно производится контроль в автоматическом режиме обратки с подмесом горячей воды из котла, или холодной из расширительного бачка для получения нужного нагрева системы.
Некоторые особенности имеют системы отопления двухэтажного дома. Значительная высота подъема теплового носителя в данном случае обеспечивает самопроизвольную циркуляцию естественным образом. Это позволяет отказаться от использования в трубопроводах циркуляционного насоса, а расширительный бак можно устанавливать не на чердаке, а непосредственно в котельной.
Такие устройства заполняются значительным количеством воды, поэтому их прогрев происходит медленно. Чтобы избавиться от такого недостатка, рекомендуется применять циркуляционную установку. Мощность его не велика, и, как правило, не превышает 90 Вт, а включение может производиться периодически.
Схема «Ленинградка»
«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома. Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах необходимо применять принудительную подачу теплоносителя.
Достоинствами этой схемы являются:
- экономный расход материалов;
- легкий монтаж;
- длительная надёжная эксплуатация;
- возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.
Ленинградка» не лишена существенных недостатков:
- невозможность поддерживать одинаковый температурный режим во всех помещениях;
- горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
- большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.
