Устройство нижней части люкарны
Монтаж этой части конструкции имеет свою специфику.
- Начнем с того, что мягкая кровля с нижней стороны должна быть изнутри невидна. Поэтому ее необходимо скрыть скрывают под боковыми стенками, что сделать довольно просто.
- Балку разжелобка укладывают на обшивку главной кровли. Она служит опорой для стропил двухскатной крыши окна с нижней стороны. Определим, как будет расположена опорная балка, и ее размеры. Для этого поступают так:
- строго натянув мелованый шнур, соединяют между собой концы фронтона с наружной стороны и стропила;
- отбивают линию;
- замерив опорную балку, вырезают под нее заготовки ;
- боковую кромку с наружной стороны срезают под углом в 64⁰.
Все стропила фактически заготавливают по единому шаблону с той лишь разницей, что для каждой из них подбирается длина, требуемая для укладки на свое место.
На завершающем этапе материал для кровли крепят к обшивке конструкции из листов фанеры.
Обшивку обычно начинают по направлению от конька
Такое направление особенно важно для кровель с большим уклоном скатов. Расположившись на самом верху, можно точно сориентировать листы фанеры относительно верхнего края конька
Расположившись на самом верху, можно точно сориентировать листы фанеры относительно верхнего края конька.
Укладку настила кровли, наоборот, выполняют снизу вверх.
Важно
При обустройстве окон более сложной формы рекомендуется за расчетом и непосредственно устройством сложных примыканий воспользоваться услугами профессионалов.. Важно
При обустройстве окон более сложной формы рекомендуется за расчетом и непосредственно устройством сложных примыканий воспользоваться услугами профессионалов
Важно
При обустройстве окон более сложной формы рекомендуется за расчетом и непосредственно устройством сложных примыканий воспользоваться услугами профессионалов. 2019 stylekrov.ru
2019 stylekrov.ru
Порядок действий по установке слухового окна
При установке разных видов слуховых окон есть некоторые особенности, присущие устройству конкретного вида окон, но принципиального различия в порядке выполняемых действий нет.
Однако, сам порядок следует строго соблюдать:
- составить точный план расположения слуховых окон с учётом всех особенностей основной крыши. Сделать чертёж окна с точным указанием всех габаритных размеров;
- если есть необходимость, то следует определить, в каких местах должны находиться страховочные подпорки, и установить их до начала работ;
- вырезать в кровле проём под окно согласно размерам, указанным в чертеже;
- укрепить проём горизонтальными брусьями, прикрепив их к торцам обрезанных стропильных ног;
- укрепить стропильные ноги, на которые опираются боковые стороны слухового окна – они будут нести всю нагрузку с обрезанных стропил;
- после обшивки проёма по периметру и создания жесткой основы можно приступать к сооружению выбранного типа слухового окна;
- дальнейший порядок действий повторяет порядок устройства обычной крыши с обязательной паро- и гидроизоляцией и устройством соответствующей системы утепления;
- перед устройством наружной отделки стен и крыши слухового окна следует тщательно гидроизолировать участки, стыкующиеся с основой крышей.
Проектирование окон для крыши
Поскольку ветровое окно должно быть надежным, долговечным и устойчивым к разным нагрузкам, к вопросу его монтажа нужно подходить с особой ответственностью. Владельцу коттеджа следует грамотно составить проект оконной конструкции, чтобы она гармонично вписывалась в экстерьер и обеспечивала нужную защиту от негативных воздействий.
Дизайн и размеры
Мансардное помещение обладает большой площадью, поэтому оно должно получать максимальное количество света. Размер оконных проемов выбирается с учетом соотношения площади пола и комнаты. Стандартным показателем является 1:10, но для детской, гостиной или студии эту пропорцию можно увеличить до 1:8.
В выборе дизайна окна особых ограничений нет. Главное, чтобы он соответствовал общей концепции стиля дома.
Конструкция и чертеж. Особенности проектирования
Окно на чердаке является важным элементом системы вентиляции, которое защищает пространство под кровлей от застойных явлений, грибка и плесени. А если в этой части дома находится жилое помещение, то оконный проем в чердачной крыше еще и наполняет его светом днем.
Устанавливая слуховое окно на крыше, конструкцию и чертеж нужно предусмотреть заранее. От правильного проектирования зависит комфорт и надежность всей системы.
Строгие нормы и правила при составлении чертежей отсутствуют, но важно придерживаться архитектурной стилистики, учитывать специфику материала изготовления и размеры
Также важно обращать внимание на функциональную и эстетическую стороны кровли
Чтобы проект был составлен правильно, понадобится учесть следующие требования:
- Монтаж оконной конструкции разрешен в тех случаях, если угол наклона крыши составляет не меньше 35°.
- Любые декоративные элементы и прочие надстройки должны устанавливаться на заданном расстоянии от наружных стен.
- Минимальная величина створок равна 0,6х0,8 м.
- Нельзя выполнять монтаж оконного проема с вальмовыми или четырехугольными крышами в помещениях, где фасад выполняет роль продолжения стен.
От грамотного проектирования зависит не только функциональность окон, но и внешний вид помещения.
Каркас для окна и остекление
Перед монтажом основы для оконной конструкции производится установка каркаса. На этом этапе понадобится возвести фронтоны и закрепить стропила, руководствуясь следующим принципом: стропильные «ноги», представляющие обрамление проема, должны дополнительно укрепляться, т.к. на них будет воздействовать повышенная нагрузка. Пошаговая последовательность действий выглядит так:
- Концы «ног» нужно обрезать вровень с наружной стеной до оптимальной длины.
- Дальше следует установить балки-перемычки.
- Размер проема определяется с учетом вертикали фронтонного каркаса.
- На проемах монтируются стропила.
- Обшивку фронтона выполняют вровень с обшивкой стен. Для этой цели используют водостойкую фанеру или другой материал с хорошими водоотталкивающими свойствами.
Технология монтажа окон на крыше
Устанавливать потолочные окна нужно с особой ответственностью. Сам процесс имеет сходство с установкой многощипцовой крыши, но здесь присутствуют свои нюансы.
Для верхней конструкции нужно обустраивать специфическую основу, которая состоит из стропил. Чтобы монтаж был эффективным, нужно ознакомиться с размерами разжелобковых стропильных балок.
Установив верхнюю часть, необходимо переходить к нижней. На этом этапе в верхней части обшивки закрепляется балка, которая будет выполнять роль опоры. Работы выполняются по аналогичному алгоритму. Места стыков и соединений заделывают специальным герметическим составом. Когда они высохнут, их нужно удалить, предварительно закрыв фурнитуру. Дальше нужно снять защитную пленку со стеклопакета.
В завершении понадобится провести обшивочные мероприятия и закрепить финишный слой кровли.
Слуховое окно на крыше размеры. Конструкция слухового окна на крыше
Слуховое окно на крыше обустраивают обычно для обеспечения вентиляции на чердаке или мансарде.
Кроме того, они служат также для создания красивого внешнего вида кровли и всего дома.
Мансардное или слуховое окно – это рама со стеклом, которая встроена в плоскость кровли.
Оно может иметь самые разнообразные формы и конструкции, благодаря чему облик всего дома становится оригинальным и неповторимым и здание обретает свой собственный стиль.
Какими бывают слуховые окна?
Виды слуховых окон определяют по форме крыши над окном и конструктивным особенностям:
- с плоской крышей
- четырехугольное односкатное

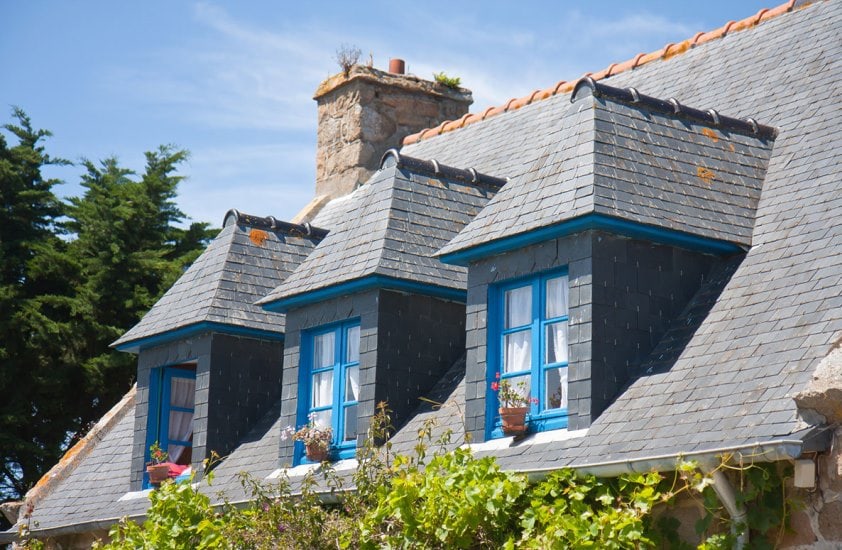

- с вальмовой крышей
- треугольное
- четырехугольное с двускатной крышей
- панорамное с крышей трапецией
- мансардное
- круглое или полукруглое
- полностью стеклянное и много других вариантов.
Слуховые окна на крыше служат для проветривания помещения, в котором никто не живет, чтобы все деревянные конструкции не подвергались гниению.
Их используют в качестве двери на крышу для ремонта и обслуживания, а также как аварийный выход при пожаре и других происшествиях.
Если же на чердаке у вас находится жилое помещение, то конструкция слухового окна служит для освещения.
Правда специалисты утверждают, что такие проемы пропускают в дом намного меньше солнца, чем мансардные, так как боковые стенки препятствуют попаданию света внутрь.
Устанавливать их можно на крыше практически любой конструкции – односкатной, двускатной, четырехскатной, ломаной, многощипцовой.
Возможны самые разнообразные варианты сочетания крыши дома с видом проема, а размещаться оно может как на самой крыше, так и на фронтоне.
Если вы выбрали для своего дома вариант с плоской крышей, то следует учитывать, что такое устройство должно быть оснащено дополнительными желобами для стока.
Поэтому кровлю нужно сделать под уклоном примерно от 5 до 15º.
Вариант четырехугольной формы с двускатной и односкатной крышей схож по устройству с окном с плоской крышей, но угол уклона скатов должен составлять от 15 º.
На кровле частных домов и дач часто попадаются треугольные варианты. Вместо боковых стенок у него скаты.
Так можно его монтировать с меньшим количеством стыков, но и света в помещение будет попадать значительно меньше.
Очень интересно смотрится вариант округлой формы. Оно делает внешний облик дома очень необычным.
Наиболее интересным вариантом как в плане функциональности, так и внешнего вида, является слуховое окно в виде зенитного фонаря.
Оно делает дом визуально легче и воздушнее, а солнца в комнаты пропускает очень много.
Мансардное окно крепится также между стропилами. Используют их на скатах 15 #8212 20º. Это преграда для потоков воды, поэтому устройство такого варианта очень сложное.
Изготовление данного изделия своими руками практически невозможно, поэтому лучше всего заказать готовые деревянные или пластиковые окна у специалистов.
Готовые изделия от производителей имеют специальный оклад, который при открывании защищает помещение от попадания воды.
Проектирование слухового окна
Прежде чем создать чертеж вашего будущего слухового окна, следует ознакомиться с требованиями СНиП, так как выполнение строительных норм для устройства слухового или мансардного окна своими руками необходимо.
Придерживаясь этих требований, вы получите надежное и долговечное изделие, с мощными эксплуатационными параметрами.
Основные требования СНиП к слуховым окнам:
- Установка возможна, только если крыша имеет угол наклона от 35º
- Надстройки нужно размещать на четко ограниченном расстоянии от наружных стен
- Створки должны быть не меньше размера 0,6 на 0,8 м, то есть размер проема должен составлять минимум 1,2 на 0,8 м.
- Если вы хотите сделать проем с вальмовой крышей, то он не будет продолжать стену дома.
Что касается материалов, для обшивки используют медь, металлические листы, черепицу. Некоторые варианты могут иметь свою кровлю, выступы, водосточные желоба.
Если в крыше сделан очень большой проем, то он может служить балконом.
Исходя из того, какие параметры вашего дома, зависит и то, какие виды слуховых окон вы сможете сделать.
Каркас слухового окна
Когда вы определили размеры вашего проема, следует разработать чертежи будущего изделия. Оно должно не только выполнять свои функции, но и украшать фасад дома.
Специалисты утверждают, что общая ширина слуховых отверстий должна быть больше половины ширины мансарды.
После того, как вы составили чертеж, можно начинать устройство изделия своими руками. Изготовление нужно начинать тогда, когда устанавливается несущая система крыши всего строения.
Как правильно осуществить монтаж слухового окна технология
Чтобы установить на кровле дормер двускатного типа, необходимо собрать стропильную конструкцию, для этого:
Монтаж слухового окна
- Из основания крыши выводят коньковый брус окошка, опирая его на временную подпорку;
- Из той же точки в плоскости крыши крепят опорные брусья под стропила дормера к стропилам кровли;
- В месте расхождения опорных брусьев между соседними стропилами основы устанавливают деревянную перемычку;
- От конькового бруса до плоскости основной кровли опускают стропила, закрепляя края на опорных брусьях;
- К крайним стропилам дормера крепят оконную раму, нижнюю часть которой фиксируют к перемычке между соседними стропилами основной кровли;
- В месте схождения скатов окошка и крыши крепят ендову;
- Организуют тщательную гидроизоляцию;
- Под дормер для большей надежности выставляют подпорки, опирая их на пол чердака.
Особенности конструкции
Все слуховые окна, поставляемые в свободную продажу, отличаются наличием следующих особенностей:
- Установка таких оконных конструкций осуществляется между стропильными балками, что значительно ограничивает их ширину.
- Повышенная прочность профилей и стекла – ограждающие конструкции должны воспринимать снеговые нагрузки, с учётом образования мешков с удвоенной массой.
- Слуховые оконные блоки имеют особый профиль наружной рамы, что обеспечивает плотное примыкание к кровельному покрытию, вне зависимости от его материала.
- Уплотнители должны выдерживать точку росы на протяжении всего зимнего периода, без твердения структуры и разрушения материала.
- Фурнитура роторных створок выполняется с фиксатором, что позволяет удерживать их в открытом положении.
- Прижимные цапфы обеспечивают надёжную герметизацию стыка, без возникновения перекосов.
- Большинство стропильных кровель изготавливаются из дерева, и многие производители таких оконных конструкций также стремятся применять для профилей рамы только природные материалы.
- Многие окна, монтируемые в скатной кровле, имеют дополнительную оцинкованную накладку, окрашенную порошковым покрытием в РАЛ, что исключает разрушение и коробление древесины под воздействием ультрафиолета.
- Для створок используется фурнитура с расчётом не менее 60 тыс. полных циклов открывания и закрывания, без необходимости замены.
Таким образом, при изготовлении слуховых окон, производитель уделяет повышенное внимание качеству, надёжности и долговечности, что, в свою очередь, сказывается на розничной цене изделия
Треугольное слуховое окно
Распространенный вид люкарен по типу собственных крыш – треугольные формы с крутыми скатами. Этот формат «полюбили» хозяева частных, размещенных за городом, усадеб.
Отличительная черта стилистики – неимение углублений фронтонной стенки со слуховым окном в кровлю. Ее устанавливают на один уровень со внешней стеной сооружения.
В связи с тем, что высота под островетхой крышей внушительна, объекты дополняют большими рамами. А также возможно добавить детали, похожие на соборные своды.
Треугольное слуховое окно выстраивают на общей оси с домовым окном, установленным снизу. Такой прием позволяет создать гармоничный фасадный концепт. Люкарни, при этом, аккуратно «вписываются» в экстерьер.
Подобные окошки монтируют обычно на крыши с крутыми 64-х градусными скатами. Там они полезную площадь не добавляют. Но решают проблему с влагой. За счет окошка она не накапливается в помещении.
Крыша слухового окна спускается к главной кровле сооружения до разжелобки, и гидроизоляция стыковочной зоны стен по бокам не требуется. Это делает проще герметизацию окна на крыше чердака, и всей поверхности здания.
Слуховое окно на крыше — конструкция и чертежи
Слуховое окно на крыше есть ни что иное, как архитектурная конструкция на скате выполняющая определенные функции. Другое название этого элемента — люкарна (от латинского lucerna — светильник, французское написание lucarne). Рама люкарны обычно расположена в той же плоскости, что и стена фасада, и часто может служить ее продолжением.
Изначально такие окна задумывались как способ вентиляции пространства под кровлей. Но, постепенно они стали важным элементом архитектуры, оживляющим общее восприятие. Во время, когда чердаки стали перестраивать в жилые мансарды, люкраны стали источником естественного освещения.
Основные виды слуховых окон, которые могут встречаться, представлены в следующей таблице:
| Двускатное | Односкатное |
| Односкатное | Вальмовое |
| Плоское французское | Арочное с остеклением всего проема |
| Треугольное | Арочное |
| Арочное | Встроенное |
| С боковыми стенами и фронтоном вне фасада | С боковыми стенами и фронтоном в плоскости фасада |
Исходя из основных видов, выделим наиболее распространеные:
- Люкарна с плоской крышей. Для такого окна предусматривается водосток, поэтому его делают с наклоном кровли от 5 до 15°.
- Четырехугольное окно с односкатной кровлей. Основное различие с предыдущим вариантом заключается в том, что оно имеет угол наклона от 15° и выше. Крыша у таких люкарн может быть прямоугольной, торцевой или в виде трапеции.
- Двускатная люкарна. В Германии такое окно называли «домиком для гномика».
- Треугольное слуховое окно.
- Полукруглое окно. Оно имеет различные названия: «рот лягушки», «летучая мышь», «бычий глаз», «окно-щука», отличие которых заключается главным образом в степени плавности волны кровли. «Летучая мышь» — имеет плавную волну, «бычий глаз» — имеет более крутую волну и овальное окно. Изогнутая форма боковых стенок позволяет гармонично вписаться в крышу и придать всему зданию особенный, необычный внешний вид.
Рассмотрим более детально каждый вид.
Что такое слуховое окно
Само словосочетание «слуховое окно» может ввести в заблуждение, ведь оно не предназначено, чтобы что-либо слушать. Дело в том, что ранее слову «слух» придавалось альтернативное значение: проём, продух, то есть, по сути, обозначало отверстие.
Слуховые окна устраиваются в скатных крышах и бывают нескольких типов. Наибольшую популярность приобрели окна, выступающие из ската с образованием треугольного фронтона. Некоторые модификации дополняют прямыми стенками в основании, при этом фронтальная часть приобретает профиль «домика».
В зависимости от архитектуры здания и конфигурации крыши слуховые окна могут иметь арочное перекрытие, накрываться одним продольным скатом и даже иметь панорамное остекление — одним словом принимать любую форму, необходимую для единства архитектурного стиля.
Мансардные окна тоже можно считать слуховыми, однако они имеют несколько иное предназначение и устройство. Основное конструкционное отличие заключается в обрамлении окна уплотнительным контуром и специальными нащельниками, в то время как между покрытием слухового окна и ската используются стандартные методы выполнения кровельных примыканий — коньки и ендовы.
С другой стороны, мансардное окно обеспечивает полноценное освещение, к нему также предъявляются высокие требования по энергосбережению, что для обычного слухового окна зачастую не важно
Назначение и функции
Но для чего тогда нужно слуховое окно? Чтобы ответить на этот вопрос, следует рассмотреть теплотехническую модель кровли и чердачного перекрытия в летний и зимний период.
В холодное время года, когда здание отапливается изнутри, через перекрытие проникает некоторое количество тепла и водяного пара. Чердак, эксплуатируемый в холодном режиме, выступает в роли герметичного шлюза, устраняя воздействие ветра на контур теплозащиты и немного повышая температуру наружного воздуха.
Однако попадание пара в замкнутое пространство не проходит бесследно: влага намерзает на несущей конструкции и изнаночной стороне кровли потому что не имеет возможности улетучиться во внешнюю среду.
Благодаря слуховым окнам в чердачном помещении поддерживается умеренный воздухообмен с улицей без интенсивных потоков, поэтому общий тепловой режим крыши изменяется не слишком сильно, но образования инея не происходит.
Летом слуховое окно способствует активной вентиляции подкровельного пространства и охлаждению чердачного перекрытия. Такой эффект может казаться несущественным, однако история знает немало примеров, когда слуховые окна оказывались невероятно полезными.
Один из таких — переоборудование крыши московского Манежа, где методом врезки слуховых окон была устранена порча отделки потолка верхнего этажа от перегрева. Существует мнение, что название окон произошло от фамилии мастера, руководившего бригадой кровельщиков, задействованной на этом проекте.
Следует отметить, что наличие слуховых окон позволяет обустроить тёплый чердак, который остаётся герметичным в зимнее время и проветривается летом. Кроме того, через слуховые окна в чердачное помещение попадает достаточное количество света для обследования перекрытия и стропильной системы. Также через слуховые проёмы имеется доступ на поверхность крыши.
Особенности устройства
При устройстве слухового окна в крыше нужно учитывать три важнейших нюанса: высота врезки, связь со стропильной системой и примыкание кровельного покрытия. С высотой врезки все просто: в области мауэрлага находится нерационально используемый объём подкровельного пространства, поэтому в большинстве случаев выгодно, чтобы низ проёма располагался на уровне пола чердака.
Однако если крыша имеет длинный карнизный свес или стропильная система стоит на парапете, окно неизбежно будет врезаться на некоторой высоте.
Ширина слухового окна ограничена расстоянием между стропилами. Врезка окна на участке ската, который пересекается стропильной ногой, неизбежно вызывает необходимость усиления несущей системы, установки дополнительных распорок и стоек.
Конечно, существуют крыши с частым шагом стропил и в таких случаях доработка стропильной системы неизбежна, тем не менее, предпочтительнее смонтировать несколько небольших окон, нежели одно крупное. опубликовано econet.ru
Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.
Монтаж каркаса на крыше
Слуховые окна (если их планируется несколько), совсем не обязательно располагать ровно в ряд. Их можно располагать и в несколько рядов.
В таком случае нижний край окон располагается на высоте 90 см от пола чердачного помещения. Верхний край может располагаться на высоте 2 метра и выше. Чем выше находится просвет, тем больше света и воздуха поступает в мансарду.
По большому счету она является настоящей крышей. Только небольшого размера. Монтируя стропильную систему в тех местах, где предстоит смонтировать окна, оставляют проемы, которые огораживают стропильными ногами.
Такие стропила усиливают, так как им предстоит нести всю нагрузку от окна. Затем на усиленные стропильные ноги устанавливают поперечные балки. Нижнюю балку – на уровне внешней стены. Верхнюю балку – по размерам окна.
На нижнюю балку устанавливают вертикальные стойки, которые связывают по верху с поперечным бруском. Полученную раму скрепляют с верхней балкой, которая лежит на усиленных стропильных ногах, продольными брусьями.
Так получают каркас слухового окна без его стропильной системы. Стропильную систему делают точно так же, как основную стропильную систему здания. Но имеются некоторые тонкости.
Каркас следует проверить по горизонтали и вертикали. Если все в порядке, то устанавливают коньковый брус и маленькие стропила. Чтобы существенно упростить монтаж, следует изготовить шаблон стропил и дальше вырезать их по шаблону.
Скорость вырастет на порядок. Для обшивки боковых стенок каркаса используют влагостойкие материалы. Крыша окна устраивается одновременно с устройством крыши дома.
Очень важно, чтобы между основной поверхностью крыши и окном была выполнена качественная гидроизоляция стыков. Иначе протечек в этих местах не избежать
Для выполнения гидроизоляции используют специализированные материалы: мембраны, прижимные планки, специальные герметики на основе силикона.
Для чего нужны слуховые окна
Если рассматривать многоэтажные дома с холодными чердаками,то назначение слуховых окон следующее:
- для вентиляции чердачного пространства
- для естественного освещения чердачного пространства
- для выхода на кровлю
Для освещения можно было бы и обойтись: не так часто возникает необходимость туда подниматься.Да и электричество гораздо лучше освещает,чем одно окно на 15 погонных метров чердака.
Для выхода на кровлю можно было бы сделать и один выход,хотя это не так удобно,если здание длинное. Обычно, с краю слухового окна,расположенного посередине одного подъезда укладывают деревянные ходни. Это пару досок с поперечными планками для удобства человека,который поднимается вверх до конька кровли. Например,для обслуживания телеантенны.
Вот для вентиляции, слуховые окна -совершенно необходимая вещь. Дело в том,что,если в чердачном пространстве не будет происходить движения воздуха,то понятно,что из-за отсутствия проветривания деревянные конструкции будут подвержены гниению,потому что теплый воздух,поступающий из ниже расположенных отапливаемых помещений,соприкасаясь с холодной поверхностью покрытия кровли,конденсируется на ней,стекает уже в виде влаги на деревянную обрешетку и стропила .
Движение воздуха происходит только тогда,когда есть поступление холодного воздуха из-вне,который разгоняет и разбавляет теплый воздух и препятствует возникновению эффекта конденсации.
И все же с проблемой вентиляции на холодном чердаке слуховые окна не справляются,поэтому в последнее время в многоэтажных многоквартирных домах при капремонте крыш устраивают вентилируемые карнизы,в качестве дополнительного источника забора воздуха в чердачное пространство. Но, это дополнительное конструктивное решение не умаляет роль слуховых окон.
