Критерии выбора винтовых свай
Какие винтовые сваи выбрать для строительства каркасного дома? При покупке этого элемента нужно обратить внимание на несколько следующих нюансов: предназначение строения, и какой будет нагрузка на фундамент. В целом, при выборе нужно обращать внимание только на диаметр изделия

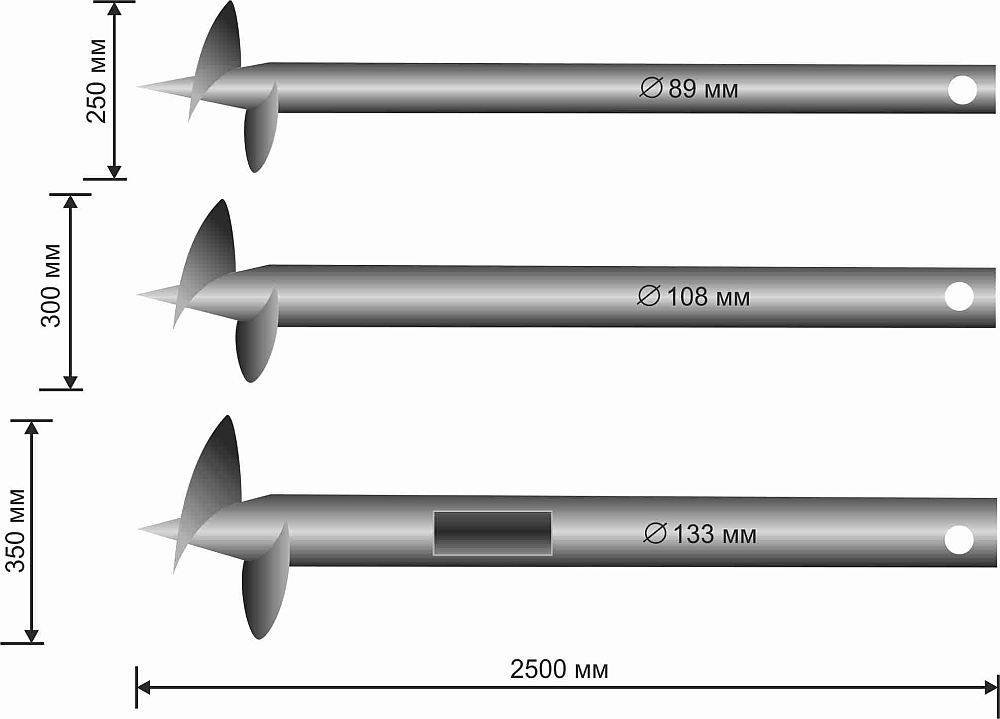

Винтовые сваи разделяются на несколько разновидностей:
- Изделие с диаметром трубы 57 мм. Этот вариант используется только для ограждений маленькой массы;
- Второй вариант — 76 мм в диаметре. На них можно возводить легкие строения бытового назначения. Общая нагрузка на фундамент из таких свай может достигать максимум 3 тонн;
- Более прочный вариант — 89 мм. Такой фундамент способен выдерживать нагрузку 3-5 тонн. Их используют только для одноэтажных зданий, или пристройки к основному зданию;
- Самый надежный вариант свай для фундамента, изделия с диаметром 108 мм. Они рассчитаны на нагрузку от 5 до 7 тонн. На них можно возводить многоэтажные каркасные, деревянные или даже каменные дома.
Важно! Иногда, если длина купленных свай кажется недостаточной, приходится их удлинять методом сварки. В этом процессе важно сохранить все качества изделия, поэтому в месте соединения двух отрезков обязательно используется металлическая муфта
Также винтовые сваи можно разделить еще на две разновидности, что тоже важно при покупке изделия:
Изделия со сварным наконечником. Лопасти привариваются к нижней части свай. Для этого используется специальный способ варки, с помощью электросварки и плазменной резки. Толщина лопастей – 3-5 мм. Для предотвращения коррозии изделие покрывается оцинкованным покрытием, которое наносится холодным и горячим способом;
Изделия с литым наконечником. Они служат минимум 100 лет. Они изготавливаются специальной методикой точного литья с холодной теплообработкой (это предназначено для повышения прочности), а в качестве сырья используется сталь высшего качества. Для предотвращения ржавчины готовое изделие покрывается эпоксидной смолой, либо эмалью.
В этом случае разница между сваями, сварными и литыми, заключается в их долговечности и стоимости. В целом, оба варианта считаются хорошими, все зависит от предполагаемого эксплуатационного срока жилища.
Типы обвязки свайного фундамента
Разметка участка
После подготовки участка специалисты размечают территорию участка, нанося на него базисные линии (стены и углы постройки), определяют точки установки и глубину погружения свай, а также уровень, по которому затем они будут выровнены.
Допустимое расхождение схемы дома и разметки участки – не более 2-х см, иначе постройка может перекоситься.
Чтобы распределить нагрузку от постройки на почву равномерно, сваи располагают в точках углов комнат, в середине несущих балок и под теми местами в доме, где будут тяжелые предметы, вроде камина, газового котла, душевой.
В качестве отметки все вертикальных отсчётов выставляют нулевой уровень. Ниже его будут находиться подвальные помещения, выше – второй этаж и надстройки.
Монтаж свай своими руками
Плюсы и минусы свайно-винтового фундамента
Сфера применения
Основные положения и требования к проектированию и условиям применения свайных фундаментов регламентирует СП 24.13330.2011 и СП 50–102–2003. В соответствии с этими нормативными документами, фундаменты проектируются на основании проведенных инженерных изысканий. Основными сферами применения (основанием для обустройства) считается наличие на участке застройки грунтов со слабой несущей способностью. К таким почвам относятся:
- Суглинки.
- Торфяники.
- Песчаник.
- Плывуны.
- Пучинистые, растительные, лессовидные грунты.
- Другие типы грунта с неустойчивыми или слабыми структурными связями.
Также основанием для применения свайных фундаментов считаются такие факторы:
- Высокий уровень ГВ.
- Болотистая местность.
- Сезонная затапливаемость участка во время паводков.
- Сейсмическая активность в регионе застройки.
- Значительный перепад поверхности участка по высоте.
Кроме этого основание под здание на сваях организовывают в случаях, когда возведение других типов фундаментов нерационально с экономической точки. Например, большой объем земельных работ по выемке грунта для обустройства монолитного или плитного фундамента.
Еще одна сфера применения свайных фундаментов – строительство быстровозводимых зданий, так как скорость их обустройства позволяет сохранять высокие темпы строительства.
Как утеплить свайно винтовой фундамент
Фундамент и цоколь свайно винтового фундамента играют важную роль для нормальной эксплуатации сооружения. Фундамент и цоколь нужно утеплять так как свободно гулящий холодный воздух под полом сильно охлаждает пол и тем самым вызывает теплопотери в доме. Сами винтовые сваи утеплять не нужно. При утепление свайно винтового фундамента делается фальш цоколь и утепляется забирка которая защищает от проникновения холодного воздуха в пространство под домом.
Для утепления цоколя свайно винтового фундамента можно использовать плитный материал из полистирола такой как пенопласт и пеноплекс который по другому называется экструдированный пенополистирол. Пеноплекс обладает очень низкой теплопроводностью 0,029 Вт/мк как и обычный пенопласт 0,038 Вт/мк. Эти материалы почти вечны, имеют хорошую прочность и не боятся атмосферных осадков. Утеплять начинают после того как ростверк сооружения и оголовки свай примыкающие к этому ростверку будет гидроизолированы рубероидом или специальной мембранной плёнкой. Утеплённый фальш цоколь делается с помощью кирпичей или с помощью декоративных панелей. Под ростверком сооружения из кирпичей выкладывается кирпичная стена толщиной в пол кирпича, а декоративные панели устанавливаются прямо на ростверк.

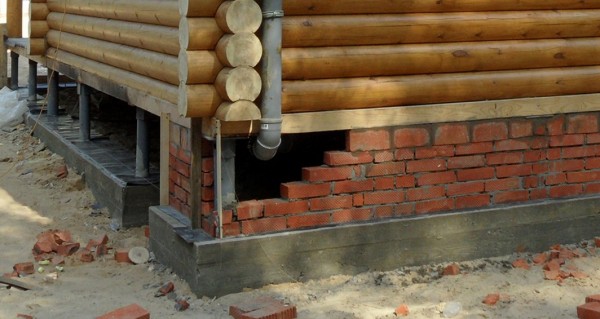

Забирка из кирпича
Чтобы сделать кирпичную стену под ростверком нужно вырыть траншею по всему периметру сооружения глубиной 20 см и шириной 130 см. Затем эта траншея армируется арматурой 10-12 мм и заливается бетоном. После того как бетон затвердеет строят кирпичную стену в пол кирпича. Затем к внутренней стороне кирпичной стены крепят плитный утеплитель с помощью специального клеевого состава например такого как Ceresit CT83. Отделка свайно винтового фундамента с наружной стороны производится оштукатуриванием или можно покрыть декоративным материалом.

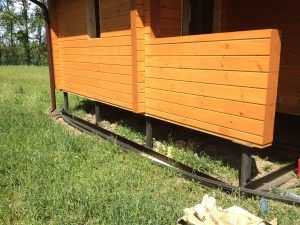

Утепление и облицовка декоративными панелями забирки
Отделка цоколя свайно винтового фундамента декоративными панелями делается намного проще чем строить кирпичную стену. Сначала необходимо по всему периметру сооружения соорудить направляющий каркас на котором будут крепиться декоративные панели. Направляющийся каркас может быть сделан из металлического профиля или из деревянного бруса. Обязательно направляющий каркас должен быть обработан чтобы на металле не появилась ржавчина, а на деревянных плесень и гниль. На готовый направляющий каркас с внешней стороны крепятся панели, а с внутренней стороны крепят утеплитель. Панели крепят с помощью специального клеевого состава к каркасу так чтобы они не доходили до грунта 5 см или входили в почву на 5 см, а для этого предварительно выкапывают небольшую канавку см 10 глубиной. Когда утеплитель и панели будут прикреплены канавку засыпают керамзитовым песком. Нельзя забывать и про вентиляцию пространства под полом, для этого в фальш цоколе нужно сделать вентиляционные отверстия.
Фундамент на винтовых сваях
Винтовые сваи для каркасного дома производятся из металлических труб. Одной стороне трубы на производстве придают коническую форму, с другой стороны проделывают специальные отверстия для крепления рычагов. Установка свайно винтового фундамента производится посредством вкручивания труб в грунт. В комплекте со сваями обязательно должны идти обвязки фундамента, которые позволят надежно закрепить деревянный брус на вкрученных сваях.
Вкручивание сваи командой строителей.
Плюсы свайно винтового фундамента
- Защищен от коррозийных процессов за счет специального покрытия;
- Использование металлических свай позволяет на 30% снизить стоимость фундамента по сравнению с ленточным основанием;
- Выполнение работ не займет больше двух дней;
- Приступать к дальнейшему строительству можно сразу же после обвязки деревянным брусом. Если основание бетонное, дальнейшее строительство приостанавливается до полного высыхания материала;
- Можно строить на неустойчивых почвах, в том числе и в местах, где грунтовые воды залегают слишком высоко;
- Отсутствие земляных работ.
На заметку
Винтовые сваи под фундамент не разрыхляют почву, а спрессовывают ее, кроме того, сваи снижают нагрузку на почву.
Минусы свайно винтового фундамента
- Если защитный слой нанесен на сваи неправильно, со временем он начнет разрушать и фундамент будет подвержен коррозии;
- Монтаж свайно винтового фундамента не должен производиться на каменистых и скальных грунтах;
- При использовании данного фундамента много сил придется потратить на утепление пола в каркасном доме;
- Трудности при возведении подвального помещения.
Обвязка брусом свайного фундамента.
Когда приступили строить свайно винтового фундамент, плюсы и минусы позволят определить, подходит данный вид основания для вашего дома, либо придется отдать предпочтение другому фундаменту, например, ленточному либо столбчатому.
Свайно винтовой фундамент своими руками

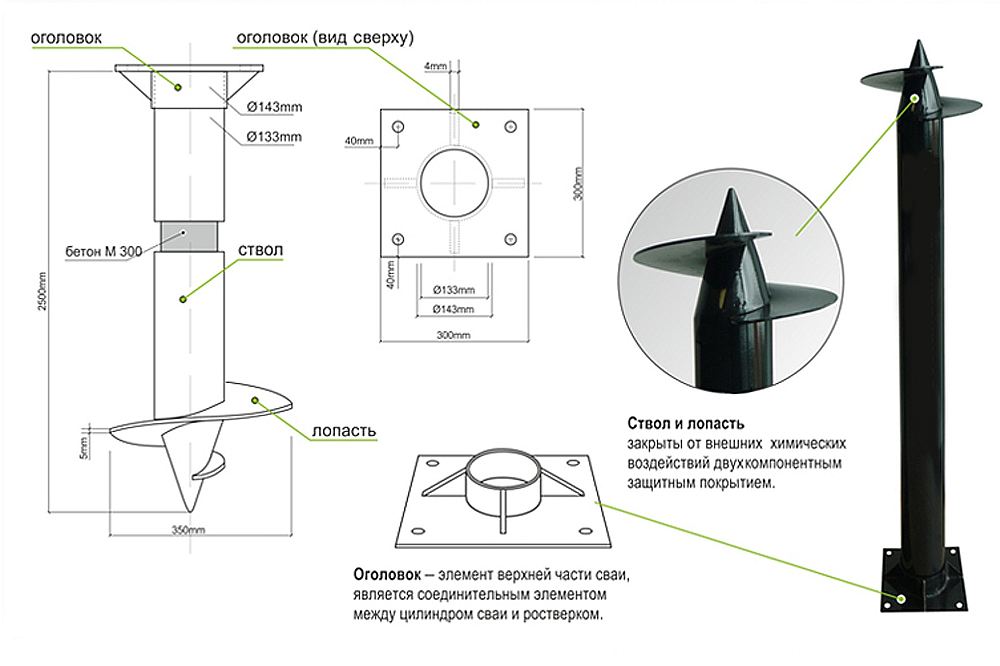

Винтовые сваи под фундамент отличаются следующими эксплуатационными параметрами:
- Диаметр колеблется от 56 до 325 миллиметров;
- Диаметр лопасти – от 250 до 800 мм;
- Длина – от 1,5 до 9000 мм;
- Толщина стенки в трубе – от 3 до 12 мм;
- Средний срок службы одной сваи – около 60 лет.
На заметку
Фундамент на винтовых сваях устанавливается на почвах разного типа, за исключением скальной местности.
Когда начали строить свайно винтового фундамент своими руками для каркасного дома часто используют сваи со следующими характеристиками:
- Диаметр сваи – 108 мм;
- Диаметр лопасти – 300 мм;
- Длина – 2,5 метра;
- Толщина стенки в трубе – 4 миллиметра.
Виды и маркировка изделий
Типы свай Принимая решение использовать бетонные сваи для фундамента, необходимо изучить их характеристики, знать обозначение по ГОСТ, чтобы заказать и приобрести необходимый стройматериал.
Типы, маркировку и параметры изделий определяет ГОСТ 19804-2012.
По способу монтажа выделяют сваи:
- погружаемые забивкой;
- вибропогружные;
- задавливаемые;
- бурозабивные;
- буроопускные;
- опускные.
В некоторых случаях способы погружения комбинируют, тогда присвоенное название говорит об основном способе монтажа. Например, вначале выкапывают шурф для установки в вертикальное положение, а далее происходит забивка конструкции на полную длину.
Фундаментные жб сваи маркируют по требованиям ГОСТ 23009. В обозначении присутствует несколько разделённых дефисами групп.
- Группа №1 раскрывает тип изделия, длину, измеряемую в дециметрах, и размеры сторон поперечного сечения в см, для круглых изделий — диаметр.
- Группа №2 содержит информацию о классе стали напрягаемой арматуры или номер чертежа для изделий с ненапрягаемой арматурой — информация важна для проектировщиков.
- В группу №3 собрана информация о конструктивных особенностях, например, о комплектации стальным наконечником (буква н), тип состыковки для сборных изделий. «С» — стаканный стык, «СВ» — сварной, «Б» — болтовой.
Дополнительными символами могут обозначать не указанные в первых группах характеристики.
Примеры буквенно-цифровых обозначений:
- С60.35-А800. Изделие С-типа. Длина 6м, размер стороны 350 мм, арматурная сталь класса А800.
- СО140.100-3-б. СО-тип, общая длина 14 м, 1000 мм диаметр, вариант армирования №3, болтовое соединение стыков.
Сваи имеют разные размеры и форму.
Виды винтовых свай для фундамента
Кажущаяся на первый взгляд простота изготовления фундамента из свай таит в себе сложность их выбора. Главный критерий – диаметр. Естественно, и выдерживаемая нагрузка также зависит от этого показателя.
Для безошибочного выбора диаметра предварительно требуется определиться с типом строения. Что это будет – каркасный дом для постоянного проживания с несколькими комнатами и мансардным этажом или небольшое дачное строение облегченного типа.
В зависимости от ожидаемой нагрузки, расчет которой делают при составлении проекта дома, и выбирают диаметр свай
Кроме этого, следует брать во внимание породу грунта на участке строительства. Сыпучесть и мягкость песчаной породы компенсируют лишь опоры максимального диаметра
Также следует отнестись серьезно и к особенностям климата местности, где планируется строительство каркасного дома, среднему показателю осадков
Это обстоятельство важно при учете увеличения нагрузки на кровлю и всю конструкцию в целом в случае обильного снегопада
Кроме разницы в диаметре, винтовые сваи разнятся в зависимости от используемых при их изготовлении типов наконечников. Различают наконечники сварного и литого типов.
Разновидности по методике заглубления
Основной способ классификации свай – по способу их заглубления. Выделяют следующие виды.
- Буровые железобетонные — устанавливаются в предварительно пробуренную скважину. Несмотря на наличие предварительных земляных работ (бурение скважин), при этом способе установки отсутствует ударное воздействие на сваю. Это позволяет свести к минимуму вероятность повреждения бетонного столба во время его монтажа..
- Винтовые сваи на рабочем конце имеют режущую кромку в виде шнековой навивки. Винтовые опоры малого диаметра и длины вкручиваются в грунт вручную при помощи ворота, а большие – при помощи специальных механизмов. Одно из преимуществ винтовых опор – при необходимости их можно извлечь (выкрутить) из грунта и установить в новом месте. Для увеличения несущей способности винтовой опоры, после ее вкручивания получившаяся воронка заливается бетоном, что делает ее несъемной.
- Забивные сваи имеют заостренный конец и погружаются в грунт без его предварительной выемки при помощи специального оборудования: вибропогружателей или молотов. Чтобы защитить верхнюю часть от повреждений в процессе погружения, на нее надевают стальное кольцо. Недостатком такого метода монтажа опор считается возможность повреждения, как самой сваи, так и гидроизоляции, если таковое нанесено.
- Буронабивные относятся к опорам, устраиваемым непосредственно в грунте. Суть этого метода заключается в предварительном бурении скважин и последующем их заполнении бетонной смесью.
Установка свай
Свайные фундаменты делятся по способу погружения в грунт. Применяют следующие методы:
- Забивание, когда сваи устанавливают в грунт перпендикулярно поверхности пневматическими молотками или вибропогружателями, то есть ударным воздействием, при этом по понятным причинам монтаж вручную невозможен.
- Изготовление свай прямо в грунте. Этим способом устанавливают буро-набивные сваи: в подготовленную скважину монтируют опалубку и арматуру, которую затем заполняют бетоном.
- Установка сваи в заранее подготовленную буром яму простым вдавливанием.
- Ввинчивание – способ применяется для свай, оснащённых винтом с лопастью, и даёт возможность установить свайно-винтовой фундамент на различных грунтах без использования специальной строительной техники.
Основное преимущество свайно-винтового фундамента – конструкция сваи, а именно, наличие винта с лопастью, позволяет установить опорные элементы вручную. Это не только более дешевый способ, но и более надёжный, потому что исключает риск повреждения сваи строительным инструментом при механическом вбивании её в грунт.
Вручную установка свайно-винтового фундамента осуществляется поэтапно:
- рабочие выкапывают лунки, они же – направляющие для ввинчивания свай, согласно разметке участка и на глубину до 0,7 метра, при этом диаметр лунки меньше диаметра сваи;
- сваю устанавливают в лунку под 90-градусным углом, закрепив её уровнем и ломом;
- ввинчивают сваи в почву тоже под углом, постоянно контролируя вертикаль, чтобы опора отклонялась от неё не более чем на два градуса;
- монтаж винтовых свай начинается с углов дома, и только затем устанавливаются промежуточные опоры;
- расстояние между сваями не должно быть больше трёх метров;
- ввинчивание останавливается в тот момент, когда достигнута расчётная глубина установки сваи;
- если в процессе установки свая в почве натыкается на препятствие вроде булыжника, необходимо ввинтить дополнительную сваю рядом либо нарастить длину встретившей препятствие опоры, наварить участок трубы сверху.
Самое важное на этом этапе – установить сваи в подготовленные ямы строго на расчётную глубину, ниже точки промерзания грунта. Когда происходит установка свай в почву, под лопастями образуется «подушка», которая уплотняется по мере заглубления опор
Когда свая достигает твёрдых слоёв грунта, «подушка» максимально твердеет, и сваю невозможно ввинтить дальше – значит, конструкция заглублена достаточно. От выполнения этого условия зависит прочность фундамента.
Если рабочие пренебрегают расчётной глубиной и ввинчивают сваи на разную глубину, чтобы их затем не пришлось выравнивать по высоте, отдельные сваи не достигнут плотного слоя грунта и останутся «болтаться» внутри почвы, что может привести к печальным последствиям. Причём критичная разница может составлять всего 10-15 см.
После вкручивания свай в почву следует этап выравнивания их по высоте, бетонирования полости, приваривания стального оголовка к телу сваи и установки ростверка.
Возведение фундамента
Возведение фундамента на винтовых сваях является одновременно делом простым и сложным. Простым, поскольку их конструкция позволяет существенно упростить и ускорить работы. Сложным же из-за того, что требуются точный расчёт и определённая последовательность работ.
Геология
Устройство фундамента должно начинаться с инженерно-геологических изысканий. Для их проведения нанимают геологов, имеющих на это право. Если речь идёт о коттеджном или дачном посёлке, то часто изыскания проводятся ещё на этапе разделения участков.
Их задачей является определения типа грунтов и их физических характеристик.
Расчёт
Возможно наиболее сложным этапом в возведении свайного фундамента является точный расчёт. Несмотря на то, что все детали приведены в СП 24.13330.2011 «Свайные фундаменты», они всё же требуют определённого опыта.
Сегодня можно найти калькулятор, который позволит автоматически рассчитать как типоразмер свай, так и их количество. Параметры от которых зависит типоразмер, включают в себя размер здания, его тип, тип почвы, включая её влажность и плотность. Все их учитывает хороший калькулятор.
Шаг
Одной из наиболее важных характеристик, определяемых при расчётах фундамента, является шаг. Конечно, его можно вычислить исходя из того, что показывает калькулятор, но есть определенные свойства, которые одинаковы всегда.
Так, шаг не должен превышать двух-трёх метров, иначе это может быть опасным для дома. В целом же, он должен быть на 20–30% меньше размеров несущих стен.
Из видео-ролика вы узнаете как правильно рассчитать необходимое количество свай.
Вес конструкции
У каждой части конструкции дома есть свой вес, который влияет на расчеты по фундаменту. Он зависит от материалов, используемых при строительстве, а также размеров, от того является ли дом одно- или двухэтажным и т.д.
Обычно, наибольший вес имеют внешние стены и перекрытия. Так, в деревянном доме на два этажа, размерами 6 на 8 метров первые будут весить примерно 16 тонн, а вторые — 10 тонн. Общий вес всех конструкций может достигать 71 тонны. Проводя расчёт нагрузки это число увеличивают на тридцать процентов. Более же подробно всё посчитать позволит специальный калькулятор.
Нагрузка снега и ветра
Для отечественного климата очень важно учитывать в расчётах нагрузку, которую оказывают на дом снег с ветром. Если в некоторых регионах вторая особенно важна, то для большинства именно снеговая нагрузка является первостепенной
Для Центральной России она составляет не менее 100 килограмм на метр квадратный.
Количество свай
Количество рассчитывается исходя из их типоразмера, характеристик грунта, нагрузки, оказываемой домом. Всё это может посчитать калькулятор. Можно сделать расчёт вручную, строго следуя указаниям СНиПов.
Длина
Основными характеристиками, влияющими на длину, являются физические свойства грунта и глубина, на которую он промерзает. Чем грунт слабее, а глубина промерзания выше, тем длиннее и изделия.
Понятие винтовой сваи
На боковые поверхности погруженного в почву фундамента действует сила морозного пучения. Эта сила очень большая.
Так, к примеру, сила выталкивания пучинистого грунта на забивную жб сваю сечением 200*200 мм составляет до девяти тонн. Вес малоэтажного здания не сможет компенсировать эти силы. Были случаи, когда происходило повреждение столба буронабивной сваи и отрывание ее от пятки.
Свая, имеющая диаметр в 108 мм, обладает маленькой поверхностью с боков и земля к металлическому столбу не так намерзает, как к железо-бетонному. Поэтому сваи являются наиболее устойчивыми при воздействии пучения почвы. Лопастями обеспечивается надежная опора для легких строений.
Преимущества каркасных домов
- Простота в монтаже каркасных конструкции, не требуются определенные навыки;
- Если выполнять работы самостоятельно, процесс строительства не займет больше 3 месяцев;
- Стоимость каркасной конструкции в разы ниже, чем полноценного кирпичного дома;
- Легко монтируется и демонтируется при перевозке на новое места;
- Экологичность;
- Энергетическая независимость;
- Оптимальные условия для проживания: летом прохладно, зимой в каркасном доме тепло;
- Нет требований к материалам для внутренней отделки;
- Справляются с повышенными нагрузками, часто устанавливаются в местах сейсмической опасности.
Есть у конструкций и недостатки, однако они легко устраняются подручными материалами. Так, к примеру, деревянные конструкции плохо изолированы от звуков, поступающих снаружи. Решить проблему поможет звукоизоляционный материал, устанавливаемый между внешними и внутренними стенами.
Забор
Винтовые сваи применяют и для изготовления забора. Для забора начали изготавливать специальные винтовые сваи которые сделаны из круглой трубы или из квадратного профиля.

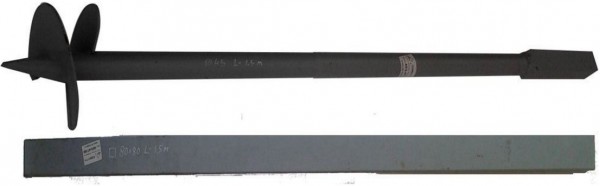

Специальная винтовая свая для изготовления забора
Чтобы изготовить свайно винтовой забор применяют винтовые сваи у которых диаметр поменьше так для забора из сетки можно использовать сваи с диаметром 57 мм, а для забора из профлиста 76 мм. Длина сваи должна быть больше глубины промерзания грунта.
Забор на винтовых сваях
К вкрученным в грунт винтовым сваям крепятся металлические столбы с помощью сварки или с помощью специальных креплений. Если на свае будет устанавливаться кирпичный столб то к свае приваривается большая площадка.
Какие плюсы и минусы имеют ленточный и свайно-винтовой фундаменты?
Сегодня наиболее распространёнными в индивидуальном строительстве являются два вида фундаментов: ленточный и свайно-винтовой. Каждый имеет свои преимущества, поэтому выбор между ними может быть затруднён. Если у вас:
- Сложные почвы, например болотистые или торфяные;
- Ограниченное время строительства;
- Вы всё делаете своими руками;
- Ограниченный бюджет;
- Неровный участок;
- Не нужен полноценный подвал
то вам идеально подойдёт второй тип.
Ленточный фундамент же особенно хорош:
При каменистых почвах;
Повышенной влажности грунтов;
Если важно наличие подвалов;
Больших размерах дома.
Как хорошо видно, свайно-винтовой фундамент идеально подходит в первую очередь для достаточно лёгких дачных домов. А на некоторых типах грунта ему просто нет конкурентов. С другой стороны, ленточный чаще применяется при строительстве более капитальных сооружений.
Ленточный фундамент также проигрывает фундаменту на винтовых по трудовым затратам благодаря практически полному отсутствию земляных работ. Таким образом, именно второй, а ленточный, выбирают, когда нужно возвести сооружение очень быстро.
Теплоизоляция
Внутреннее пространство под домом необходимо защитить от холода. Иначе затраты на обогрев сооружения значительно увеличатся. С целью теплоизоляции необходимо возвести фальш-цоколь и выполнить утеплительные работы. В качестве материала для цоколя используют кирпич или навесные панели из сайдинга, профнастила, пластика.
Утеплитель должен соответствовать следующим требованиям:
- иметь низкую теплопроводность;
- быть устойчивым к атмосферным осадкам;
- не утяжелять строение;
- не разрушаться от времени.
По указанные параметры идеально подходят:
- полистирольные листы;
- пеноплекс;
- экструдированный пенополистирол.
Оборудование для монтажа
Применение специального оборудования для завинчивания винтовых свай одному упрощает и облегчает работу, но допускает некоторые погрешности.
Разработаны портативные устройства, которые можно транспортировать в легковом автомобиле.
Инструкция по работе бензигидростанции УЗС-1:
- в ствол опоры вставляют гидровращатель, его вал с винтовой конструкцией закрепляют с помощью стопора;
- устанавливают конструкцию с установленным в ней механизмом на размеченное место;
- к гидровращателю крепят рычаг, конец которого укрепляют на земле;
- включают станцию, она начинает ввинчивать опору.
Агрегат запускают и выключают с помощью рычага. Такие станции подходят для ввинчивания конструкций диаметром от 79 до 113 мм при индивидуальном строительстве. Устанавливать винтовые сваи для многоэтажных домов нельзя, они не выдержат значительных несущих нагрузок. Подробнее смотрите в этом видео:
Для более быстрого закручивания, можно присоединить к конструкции дрель
Еще один способ механизированной установки включает использование дрели и редукторного гайковерта.
Конструкцию скрепляют болтами.
На трубу будет действовать значительное усилие, поэтому для ее усиления и предотвращения от деформации прокладывают швеллер.
Дрель подключают к напряжению, вращаясь, она вкручивает винтовую конструкцию. Нужно строго контролировать вертикальный уровень при погружении.
Винтовая опора будет надежной только в том случае, когда она передает несущую нагрузку от дома на плотную устойчивую почву и не проседает под действием силы тяжести. Завинчивают ее до упора, пока она достигнет грунта такой плотности, который не дает погрузиться ниже.
Вне зависимости от выбранной технологии монтажа закручивание винтовых свай своими руками должно выполняться строго в вертикальной плоскости с использованием уровня.
Свайно винтовой фундамент плюсы и минусы
Преимущества свайно винтового фундамента
- Такой фундамент будет стоить намного дешевле даже чем мелкозаглубленный ленточный фундамент.
- Устанавливается свайно винтовой фундамент под дом очень быстро всего за 1-2 дня.
- Можно с помощью винтовых свай сделать фундамент на склонах с большим перепадом высот.
- Можно фундамент возводить вблизи у построенного здания.
- Создаётся хорошая вентиляция под полом.
- Очень легко попасть под пол не разрушая фундамент в случае ремонтных работ.
- Винтовые сваи отлично завинчиваются как летом так и зимой.
- Срок службы свайно винтового фундамента на современных литых винтовых сваях может составить более 100 лет.
- Устройство винтовых свайных фундаментов не требует проводить земельные работы по копке котлована.
- Такой фундамент можно использовать для строительства причалов.
- После установки свайного фундамента можно сразу приступить к строительству сооружения.
Минусы свайно винтового фундамента
- Свайно винтовой фундамент нельзя устанавливать на болоте, илистых грунтах с текучей консистентностью и в глубоких торфяниках.
- Нецелесообразно устанавливать свайно винтовые фундаменты в каменистые и скальные грунты так как для этого потребуется специальная техника с помощью которой можно будет установить сваи не повредив антикоррозийный слой на сваях.
- Шнеки не всегда качественно приварены лучше использовать литые но они дороже.
- Винтовые сваи передают всю нагрузку на шнеки и они иногда не выдерживают из некачественной сварки.
- Винтовые сваи имеют небольшое сопротивление к боковой нагрузке и поэтому могут смещаться и наклоняться под боковой нагрузкой поэтому этот минус является основным недостатком свайно винтового фундамента.
Дома на винтовых сваях
Винтовая свая для дома представляет собой полую трубу с заостренным наконечником, имеющую винтовые лопасти.
Перед началом строительства дома на винтовых сваях необходимо разработать проект, в котором учесть все особенности этого вида основания.
При выборе опоры нужно изучить взаимосвязь между типом почвы и несущей нагрузкой сваи в зависимости от ее диаметра и длины.
Данные приведены в таблице.
| Тип почвы | При диаметре 76 мм | При диаметре 89 мм | При диаметре 108 мм | При диаметре 133 мм |
|---|---|---|---|---|
| Глина | 3,5 м | 2,5 м | 2,5 м | 2,5 м |
| Суглинок | 3 м | 2,5 м | 2,5 м | 2,5 м |
| Торф | Определяют пробным бурением | Определяют пробным бурением | Определяют пробным бурением | Определяют пробным бурением |
| Песок | 3 м | 2,5 м | 2,5 м | 2,5 м |
При строительстве дома на винтовых сваях необходимо правильно рассчитать количество и диаметр опор в зависимости от площади и веса постройки.
| Размеры основания, м | Количество опор, шт | Диаметр опор, мм |
|---|---|---|
| 10 х 10 | 25 | 89 |
| 9 х 9 | 16 | 89 |
| 8 х 8 | 16 | 89 |
| 7 х 7 | 16 | 108 |
| 6 х 6 | 9 | 108 |
| 5 х 5 | 9 | 108 |
| 4 х 4 | 9 | 108 |
| 3 х 3 | 4 | 108 |
Подготовительные работы
Рассмотрим, как построить дом на сваях своими руками. Винтовые сваи для строительства домов можно использовать на любом грунте, кроме скального и каменистого. Параметры опор зависят от проекта дома и несущей нагрузки. Чтобы определить месторасположения свай, необходимо зарисовать чертеж согласно проекту дома.
План строения разбивается на прямоугольники, после чего высчитывается их размер. На каждом углу прямоугольника и посередине каждой несущей стены должна находиться опора. Затем расстояние разбивают на равные промежутки, на которых тоже предусмотрена установка свай.
Разметка участка
Согласно чертежу расположения свай проводится разметка строительного участка. Места расположения опор намечаем колышками, между которыми протягиваем веревку по периметру и диагонали. Проверяем, чтобы образовались ровные прямоугольники, периметр которых располагался строго по линии.
Монтаж свай своими руками
Опора должна заходить в почву строго по уровню
Для устройства фундамента домов на винтовых сваях нужно пригласить нескольких помощников. Для выполнения полного цикла работ достаточно трех человек.
Этапы:
- На месте расположения каждой опоры сверлится ручным или механизированным буром отверстие глубиной 500-700 мм.
- В отверстие, которое находится на верхнем конце сваи, вставляется рычаг для вращения. При ввинчивании опоры через несколько витков проверяется, чтобы она входила строго по уровню. Если опоры будут установлены под наклоном, их несущая способность значительно снизится.
- Верхние концы свай обрезаются так, чтобы они находились в одной горизонтальной плоскости.
- Для большей надежности, долговечности и защиты от коррозии полые опоры заполняют цементным раствором.
Последним этапом является монтаж ростверка, служащего для равномерного распределения нагрузки от постройки.
Монтаж обвязки
Популярна обвязка из толстого бруса или металла
Вид ростверка выбирается в зависимости от материала, который будет использоваться при постройке стен. Перед установкой обвязки лучше провести коммуникации, чтобы перемычки не мешали их установке.
Для деревянного домика достаточно будет установить обвязку из толстого бруса. К голове сваи приваривается плоский металлический оголовок в форме квадрата, к которому будет крепиться брус. Затем прокладывается гидроизоляционный слой и крепится балка. Соединяются между собой деревянные элементы методом врубки и укрепляются гвоздями. Места расположения соединений должны находиться над сваей.
Для дома с мансардой устанавливаются усиленные оголовки с ребрами жесткости.
Для строительства одноэтажного дома из кирпича или пенобетона используется металлический ростверк. Двутавровая балка монтируется к голове сваи нижней частью, швеллер кладется на опору боковыми ребрами вниз.
При строительстве дома на сваях обязательно нужно придерживаться правил монтажа. При учете строго соблюдения норм и использования качественных материалов жилой дом простоит более 70 лет. При необходимости можно заменить одну или несколько опор на новые без изменения всей конструкции.
