Схемы вентиляции жилых домов
В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.
В этом случае вентиляционные шахты не соединяются между собой, улучшается , а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.
К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:
- поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
- быстрое загрязнение общей трубы вентиляции;
- отсутствие шумоизоляции.

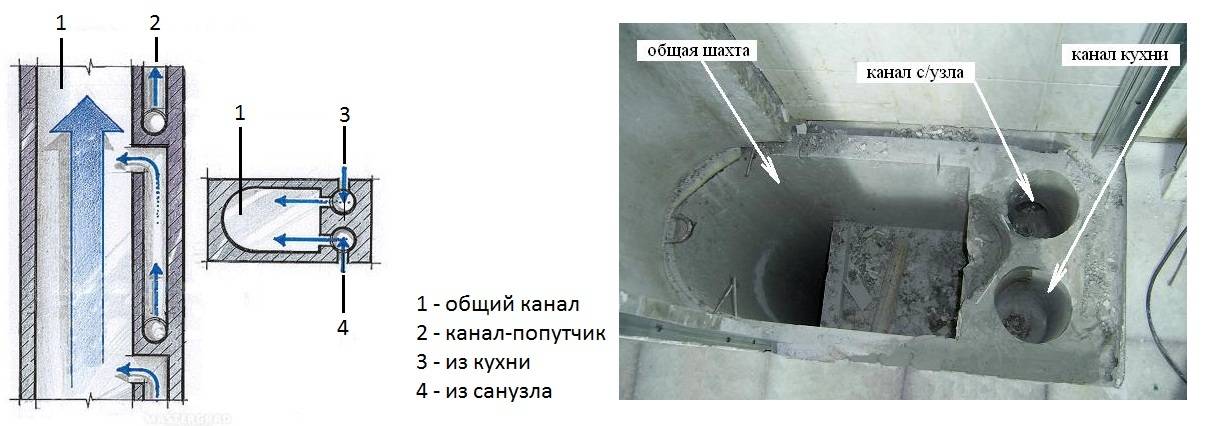

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.
Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком
К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.
Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.
Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.
Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.
Причины неисправной работы вентиляционной системы
К наиболее распространенным причинам относятся:
- Засоры вентиляционной решетки (пыль, мусор), в результате чего вытяжка в квартире недостаточная или полностью отсутствует.
- Обратная тяга вследствие того, что квартире этажом выше установлена принудительная вытяжка с мощным вентилятором, и естественная тяга нарушается.
- Нарушения вследствие строительно-отделочных работ – например, установка натяжного потолка с перекрытием вентиляционной решетки, неправильная перепланировка с повреждением вентканалов.
- Разрушение ствола шахты, нарушение герметичности, что приводит к отсутствию тяги.
Виды вентиляции: приточная и вытяжная
Рекуператор

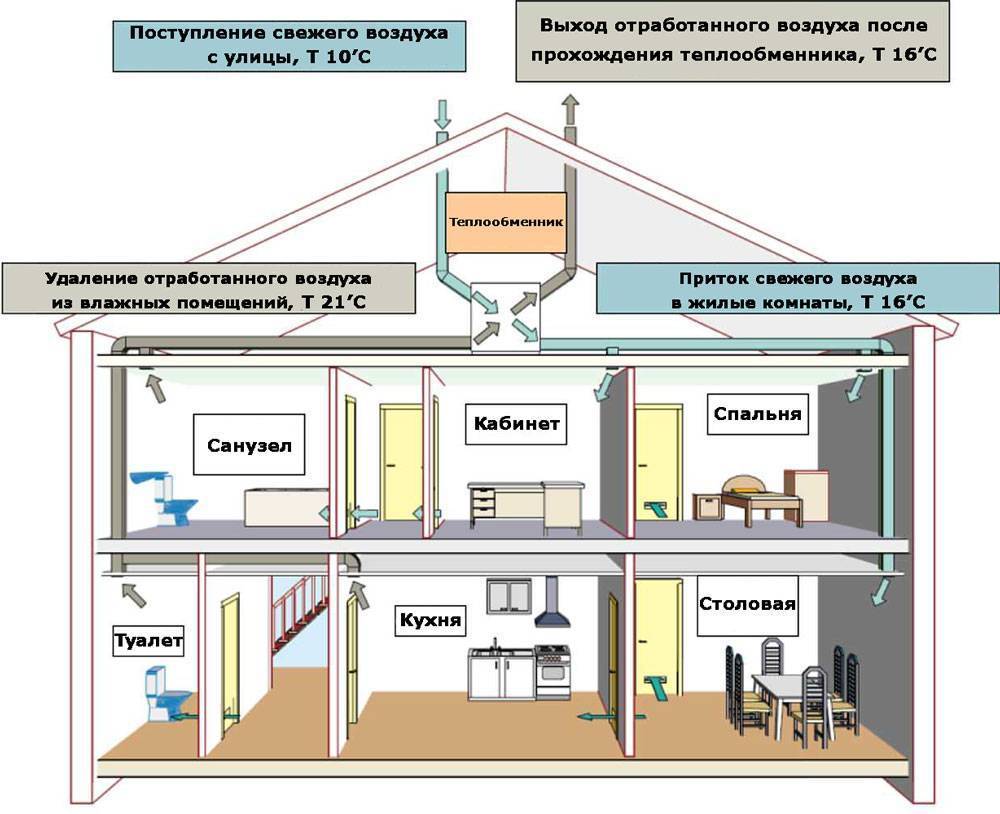

Принцип работы вентиляции с рекуператором
Рекуператор – обязательный элемент приточно-вытяжной вентиляционной установки. Бывают двух типов:
- Роторные;
- Пластинчатые.
Основное предназначение рекуператоров:
- Подогрев поступающего в помещение воздуха (в холодное время года);
- Охлаждение поступающего в помещение воздуха (в жаркое время года).
В обоих случаях «выравнивание» температуры заходящего потока происходит за счёт воздействия на него более тёплого (зимой) или более холодного (летом) входящего потока отработанного воздуха. При этом чистый воздух никогда не смешивается с грязным.
Разновидности вентиляционных систем для частного дома
Герметичность строения, при всех достоинствах – сохранении тепла, отсутствии вредных веществ снаружи, поддержка микроклимата – имеет недостатки. В первую очередь это измененный газовый состав воздуха: недостаток кислорода, избыток углекислого газа, неприятные запахи кухни и санузла. Кроме того, сохранение микроклимата способствует развитию повышенной влажности и, как следствие, риск появления грибка, плесени. Таким образом, естественная или принудительная вентиляция – обязательное условие комфортного проживания в частном доме.
Естественная вентиляция
Как уже говорилось, естественная вентиляция – через щели и микропоры в строительных конструкциях, окна и двери, вентиляционные отдушины и трубы – может быть недостаточной. Схема движения воздуха в доме показана на иллюстрации, причем расположение вытяжных труб сверху (на крыше) обусловлено природным движением теплого воздуха вверх.
Однако данная схема осуществима только при условии поступления холодного (относительно) воздуха через окна и двери, вентиляционные отдушины (рисунок справа), а также микроотверстия в стенах. Следует отметить, что при разработке проекта частного дома устройство вентиляции (схема) обязательно включает вытяжные каналы и трубы, должны присутствовать вентиляционные щели в дверях (под дверным полотном), сами каналы вывода использованного воздуха наружу должны проходить правильно – снизу вверх. Если в доме присутствуют такие отопительные приборы, как камины или печи с открытым огнем, для них вывод воздуха и дыма устраиваются отдельно. То же касается газового или твердотопливного котла.
Принудительная вентиляция
Для более эффективного воздухообмена в помещениях устраивается приточно-вытяжная вентиляция принудительного типа. От естественной она отличается использованием механических устройств (вентиляторов), направляющих движение воздуха в нужную сторону. Обычно такие системы монтируются в помещениях с повышенной влажностью и обилием запахов (санузел, кухня, подвал, мастерские, гараж) и имеют отдельные вентиляционные каналы.

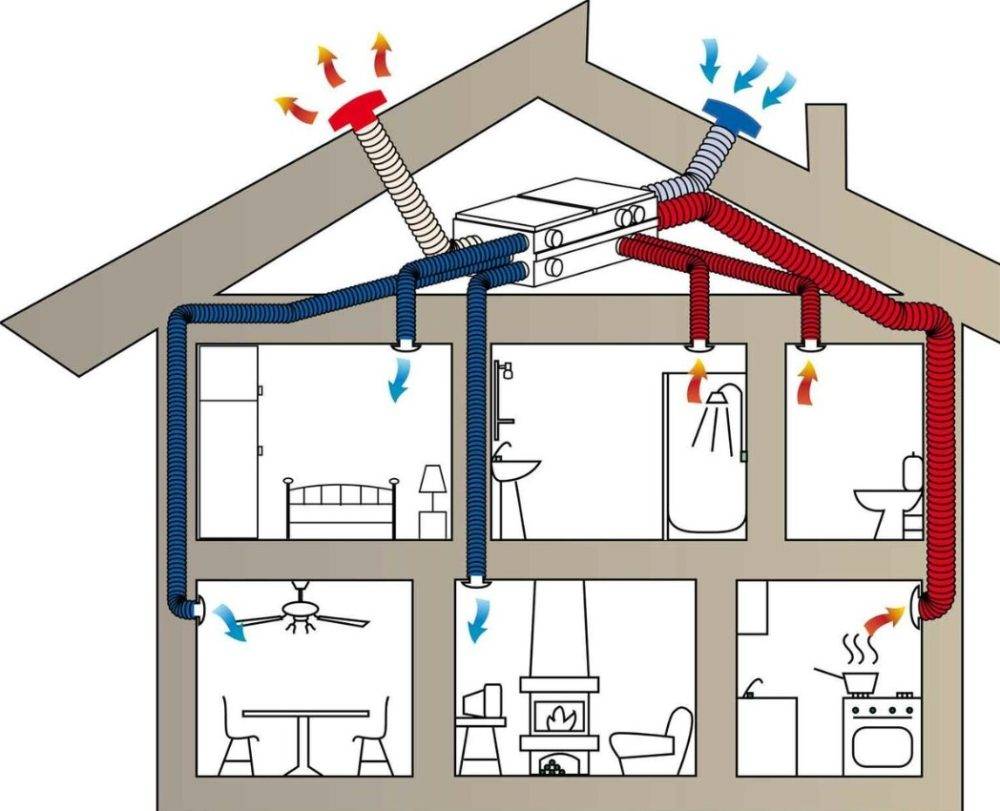

Ниже приведены схемы устройства вентиляции с верхним и нижним расположением базового блока.
При этом система может быть приточно-вытяжной или только вытяжной. В первом случае и забор воздуха из внешней среды, и его удаление из дома осуществляется с принуждением, во втором – принудительно воздух только удаляется, его поступление идет по естественным каналам.
Проектирование систем вентиляции обязательно включает блок (блоки) ППВВ (приточно-принудительной и вытяжной вентиляции), дополняемых рекуператорами, фильтрами и другими устройствами для подготовки поставляемого в дом воздуха. Под рекуператором понимается камера, в которой теплый удаляемый из дома газ отдает свою энергию холодному уличному (смешивание газовых сред не происходит), в зимнее время использование рекуператора позволяет сэкономить до 25% энергии на отопление жилья. Фильтры первичной и тонкой очистки удаляют из воздуха различные пылевые и растительные взвеси, помогают избежать аллергических реакций и вдыхания загрязненного воздуха. Также газовая среда может увлажняться, подогреваться или остуживаться до получения оптимального температурно-влажностного режима в помещениях. На схеме ниже показан принцип работы блока ППВВ.
В данной схеме байпас – это обходной (мимо рекуператора) путь движение холодного воздуха в зимнее время. Он используется для разделения потока с тем, чтобы конденсат в рекуператоре не замерзал из-за чрезмерно низкой температуры снаружи.
Калорифер – устройство для нагрева воздушных масс, поставляемых в помещения.
Проектируемые последние годы системы принудительной вентиляции часто имеют грунтовый теплообменник. При этом труба, по которой воздух попадает в дом, прокладывается в грунте на глубине 1,5…2 м (ниже уровня промерзания почв), воздухоприемник же расположен выше уровня земли. Благодаря такому решению в холодное время года воздух подогревается теплом земли, в летнее – остывает в процессе доставки в жилье, что обеспечивает дополнительную экономию энергии (также до 25%).

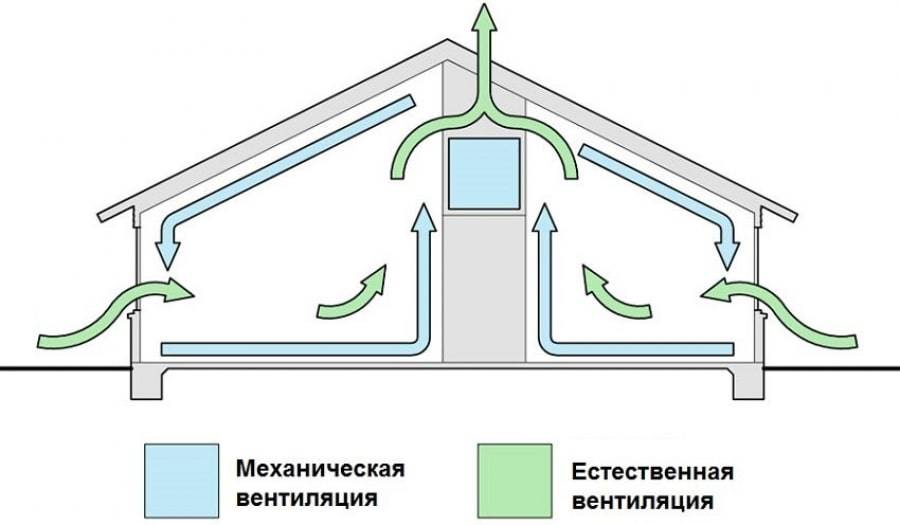

Смешанная система
В крупных домах (два и более этажей), постройках по технологии «изодом» или «термодом» часто применяют смешанный тип вентиляционных систем – частично помещения обслуживаются естественным путем, частично – с использованием техники.
Система естественной вентиляции в частном доме — особенности и недостатки
Система естественной вентиляции в частном доме представляет собой вертикальные каналы, которые начинаются в вентилируемом помещении и заканчиваются выше конька крыши.
Движение воздуха вверх по каналам происходит под действием сил (тяги), вызванных разностью температур воздуха на входе и выходе канала. Теплый воздух в помещении легче холодного на улице.
На тягу в канале вентиляции оказывает влияние также и ветер, который может как усиливать, так и уменьшать тягу. Сила тяги зависит и от других факторов: высоты и сечения вентканала, наличия поворотов и сужений, теплоизоляции канала и др.
Требования к общедомовой вентиляции
Система вентиляции в многоквартирном доме призвана обеспечивать отток загрязненных воздушных масс и постоянный приток новых. Часто жители высоких этажей ощущают на себе недостаточную тягу, в помещении кухни скапливаются запахи, а в углах комнат пыль. Эти признаки указывают на неполадки в функционировании вентиляции.
К вентиляционной системе в высотных домах выдвигаются такие требования:
- Воздухообмен в кухне должен осуществляться со скоростью 60 куб. м воздуха за час, в ванной 25 куб. м за час.
- Скорость воздухообмена в других жилых комнатах должна быть кратна 0,2 от общего объема помещения.
- Циркуляция воздуха должна быть непрерывной.
- Вентиляция не должна приводить к снижению температуры воздуха в квартире.
Каждое из требований учитывается во время составления схемы вентиляции при проекте постройки здания. Дома сейчас и десятилетия назад строили быстро, поэтому в работе вентиляции есть недостатки. Со временем они усугубляются и мешают осуществлению циркуляции воздуха. Исправлять неполадки приходится хозяевам квартир. Переоборудовать вентиляцию в многоэтажном здании нельзя.
Переоборудовать систему вентиляции в многоэтажном доме запрещено
Виды вентиляции для ванны и туалета частного дома

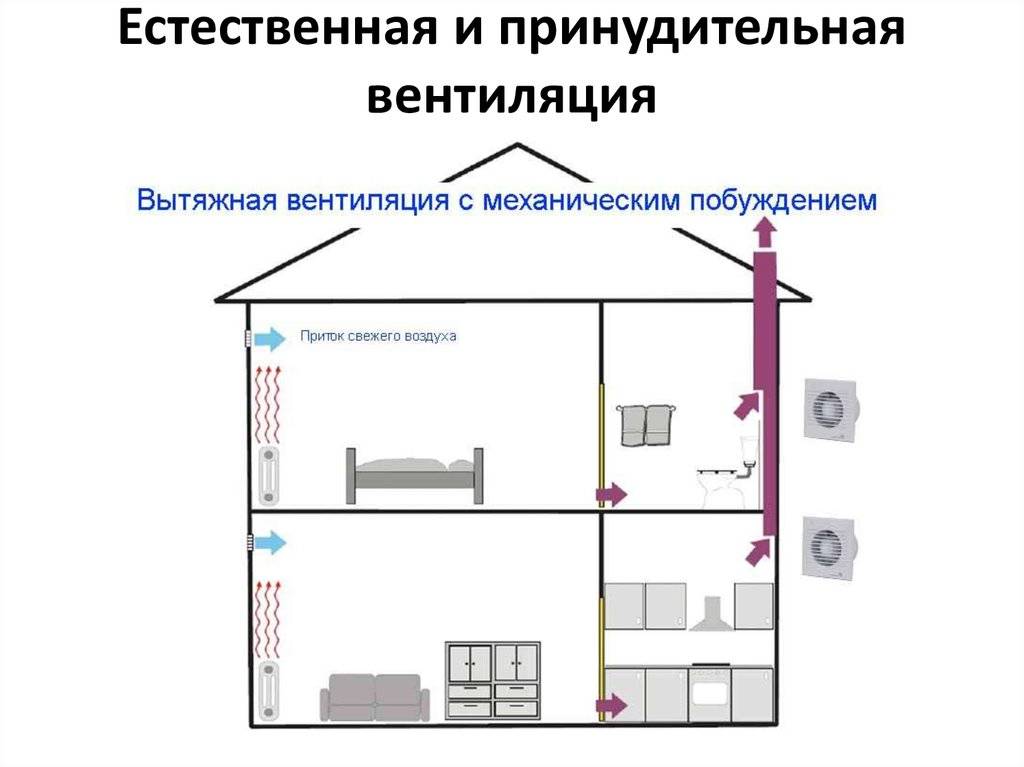

Слева — схема естественной, справа — принудительной вентиляции
Выбор способа проветривания помещений обычно определяется на этапе разработки плана дома. Этот документ определяет, какого типа будут коммуникации.
Вентиляция для санузла в частном доме бывает трех типов:
- Принудительная вентиляция. Осуществляется при помощи встроенных вентиляторов.
- Естественная. Не предполагает принудительное нагнетание воздуха, работает за счет перепада температур в комнате и на улице.
- Комбинированная. Включает вышеперечисленные способы, допускает одновременную или параллельную их работу.
Что входит в обслуживание вентиляции?
Объем и перечень работ по обслуживанию вентиляционных систем в многоквартирных домах определяются Правилами, утвержденными Постановлением Госстроя РФ от 27.09.2003 N 170.
К таким работам относятся:
- Периодичный осмотр на протяжении года всех элементов системы с устранением выявленных недостатков.
- Замена деформированных вентиляционных решеток, их креплений.
- Восстановление герметичности вентиляционных каналов, удаление засоров.
- Проверка и замена, ремонт шиберов, дроссель-клапанов в шахтах, зонтов и дефлекторов.
- Дезинфекция вентиляционных каналов, антикоррозийная обработка всех шахт, труб, дефлекторов, зонтов.
- Устранение чрезмерных вибраций и шумов при работе вентиляционной системы.
Проблемы естественной вентиляционной системы в многоквартирных домах
Есть несколько распространенных проблем вентиляции с естественной вытяжкой и притоком:
- Необходимо проветривание квартиры – при закрытых форточках и окнах, глухих металлопластиковых окнах, отсутствии достаточного промежутка между полом и межкомнатными дверьми система будет работать плохо.
- За счет малой разницы температур воздушных потоков летом естественная вентиляционная система работает неудовлетворительно.
- Зимой из-за существенного различия температуры воздушных потоков теплый воздух будет быстро уходить в шахту вместе с теплом в квартире.
- При установке специальных вытяжных вентиляторов в туалете или на кухне возможно появление сторонних запахов в соседних квартирах – жильцы могут начать жаловаться.
Для подвальных помещений на этапе проектирования и возведения домов предусматривают продухи в стенах. Их количество, расположение и размеры напрямую зависят от размера подвала.
В остальном же это наиболее простая и удобная система, не требующая кроме самих шахт и вытяжных отверстий в квартирах никакого оборудования и дополнительных конструкций.
Конструкция и устройство приточной вентиляции
По способу устройства приточная система может быть:
- канальной (воздух доставляется в помещение посредством труб и металлических коробов);
- бесканальной (компактное оборудование в виде клапана, которое монтируется в отверстие в стене).
Наборные и моноблочные системы
К канальной приточной вентиляции относят конструкции наборного (состоит из отдельного оборудования, которое монтируется по пути пролегания канала) и моноблочного (детали размещаются в закрытом корпусе, защищённом шумоизоляционным материалом) типа.
Наборная приточная вентиляция состоит из различного оборудования, которое крепится по пути пролегания канала
Наборная установка обычно монтируется под подвесным потолком, на чердаке или в специальном пространстве, отведённом под прокладку коммуникаций. Она позволяет производить очистку воздуха в помещениях любого типа и размера. Единственный недостаток — это сложность её устройства и большие габариты. Приточная вентиляция наборного типа состоит из следующих элементов:
Воздушная решётка. Она монтируется с внешней стороны строения, необходима для забора свежего воздуха и защиты канала от попадания крупного мусора.
Воздушный клапан — устройство, контролирующее объём забираемого воздуха. Предотвращает поступление холодного воздуха в моменты, когда нагревательное оборудование отключено. По способу работы клапаны разделяются на механические (пружинные) и автоматические с электроприводом (более эффективны и надёжны, так как гарантированно перекрывают поступление воздуха после выключения калорифера).
Фильтр защищает оборудование и вентилируемые помещения от попадания частиц мелкого мусора, пыли, пуха птиц и животных. По степени очистки разделяются на фильтры грубой (задерживает частицы размером свыше 10 мкм), тонкой (до 1 мкм) и особо тонкой (до 0,1 мкм) очистки.
Калорифер — электрический или водяной воздухонагреватель. Монтируется в вентиляционный канал и служит для нагрева холодного воздуха до нужной температуры. Электрический тип применяется в системах небольшой мощности, а водяной используется в вентиляции загородного дома, офиса или других помещений большой площади.
- Испаритель служит для охлаждения приточного воздуха. Обычно используется в комбинированной системе. По типу охлаждающего вещества различают фреоновые и водяные установки.
- Вентилятор — основной элемент системы, обеспечивающий равномерную подачу свежего воздуха в нужном объёме. Подбирается с учётом норм воздухообмена, мощности системы и давления.
Шумоглушитель предотвращает распространение шума по вентиляционному каналу от работы вентилятора и другого оборудования.
- Воздуховод — элемент воздухопроводной сети (канала), используемый для транспортировки воздуха. Подбирается с учётом площади сечения, формы и жёсткости элемента.
Распределительные устройства используются для ручной регулировки объёмов воздушного потока. Монтируются на выходе из воздуховода со стороны помещения и представляют собой решётку или диффузор.
- Система автоматики — устройство управления вентиляционной системой. Состоит из регулятора за оборотами вентилятора, блока управления температурой, термостата, гидростата и т. д.
Моноблочная установка производит меньше шума, что даёт возможность её монтажа внутри помещения. Все её компоненты подбираются и тестируются на этапе сборки. Это исключает возможность просадок по мощности и других проблем в процессе работы оборудования.
Компактная система приточной вентиляции
Такая конструкция представляет собой приточный клапан, внутри которого находится воздушный фильтр, воздухонагреватель и вентилятор. Её достоинство — невысокая стоимость, низкий расход электроэнергии, простота установки. Компактные системы различаются по производительности, сложности устройства, дизайну и габаритам.
Компактная система приточной вентиляции предназначена для помещений небольшой площади
Есть установки с возможностью соединения их с централизованной системой вентиляции. Условно можно выделить такие виды:
- проветриватель — приточная установка без автоматической подстройки температуры и мощности, вентилирование помещения происходит только в режиме, выбранном пользователем;
- аэрогивер — проветриватель с возможностью автоматической поддержки температурного режима;
- бризер — компактное устройство в виде настенного блока, подстраивающееся под изменения внешней среды, которое оснащается ступенчатой системой очистки воздуха и имеет цифровую панель, пульт дистанционного управления.
Вентиляция отдельных помещений и элементов бревенчатого дома
В идеале каждая комната должна хорошо и регулярно проветриваться. Однако в первую очередь сделать вентиляцию в деревянном доме нужно усиленно подверженных действию сырости зонах. Рассмотрим особенности обустройства каждой области отдельно.

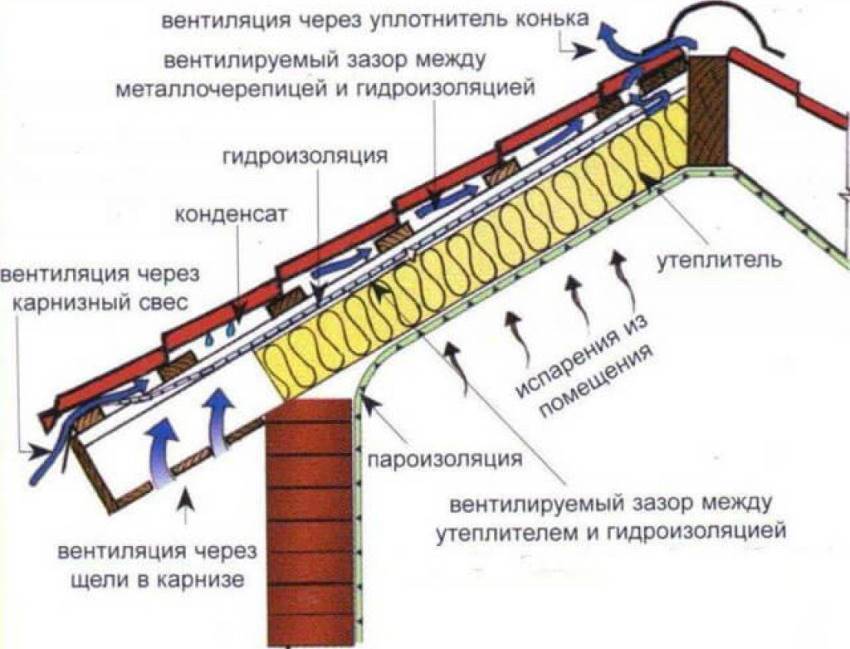

Крыша деревянного дома
Действию сырости в кровельном пироге подвергаются деревянные стропила и обрешетка. Поэтому для проветривания в ходе монтажа оставляется специальный вентзазор. Он образует единое пространство.
Для создания тяги создаются отверстия в свесах внизу и под коньком вверху. Из-за разницы высот и уровня нагрева создается естественная тяга. Воздушный поток устремляется вверх, обеспечивая эффективное проветривание.
Правильно собранный «пирог» крыши не нуждается в оборудовании дополнительной вентиляции
Подпол
Пространство между полом и грунтом – постоянный источник сырости. Так как улица всегда охлаждает, а дом нагревает. В результате образуется конденсат, который благоприятствует росту домового грибка.
Единственный способ защитить дом от разрушения – создание продухов на уровне основания и правильное утепление пола, которое не будет мешать циркуляции воздуха. Естественная тяга обеспечит интенсивное проветривание. Чтобы исключить промерзание пола, на зиму они могут затыкаться.
Санузел
Душ, ванная, умывальник и другие сантехнические приборы – источники повышенной атмосферной влажности и образования конденсата. Поэтому в санузле должна устанавливаться принудительная вентиляция.
При этом лучше сделать отделенную от общедомовой системы ветку. Так как воздуховоды выводят не только атмосферу из помещения, но и соединяются со стояком для удаления запахов из канализации.

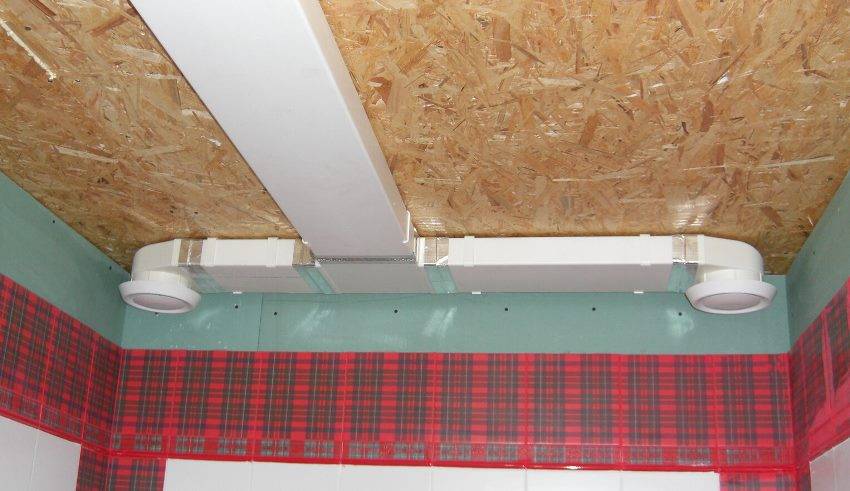

Обустройство вентиляции в санузле
Кухня
Если и устанавливать принудительную вытяжку в деревянном доме, то кухня – самое подходящее для нее место. Заборный патрубок должен располагаться над плитой – на высоте 0,7-0,9 метров, выступая за края по ее периметру не менее чем на 10-15 см.
При этом лучшее место для вывода вытяжного воздуховода – ближайшая стена дома. Так как безопаснее большой объем влажного воздуха не вести через все сооружение, а выбрасывать его сразу – недалеко от места образования.
Простой способ установки принудительной вытяжки показан в видео:
Подвал
Наличие погреба под жилым деревянным домом – это всегда высокий риск разрушения нижней части сооружения. Так как сырость из подземного помещения будет насыщать элементы перекрытия и первые венцы.
Единственный способ защиты – эффективная приточно-вытяжная вентиляция. В большинстве случаев достаточно обустройства естественной вентиляции с максимальным разносом по высоте точек притока и оттока.

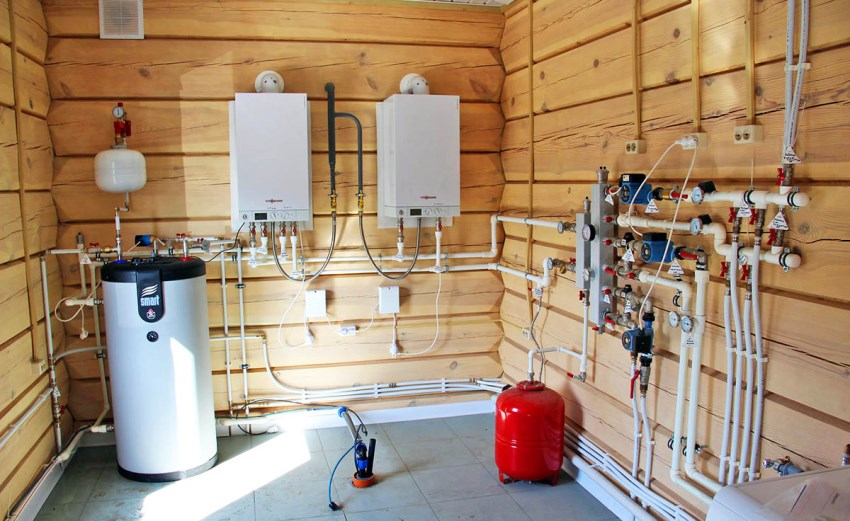

Котельная
Помещение для отопительного агрегата, гидроаккумулятора требуется оснастить сильной вытяжной системой. Так как здесь будет не только влажно, но и жарко, а если котел работает на газе, то еще и опасно.
По этой причине лучше организовать отдельную принудительную вытяжку. Не следует соединять ее вывод с общим домовым воздуховодом.
Котельная – помещение повышенной опасности, которое требует серьезного подхода к оборудованию вентиляционной системы
Схема вентиляции помещений в многоэтажном частном доме

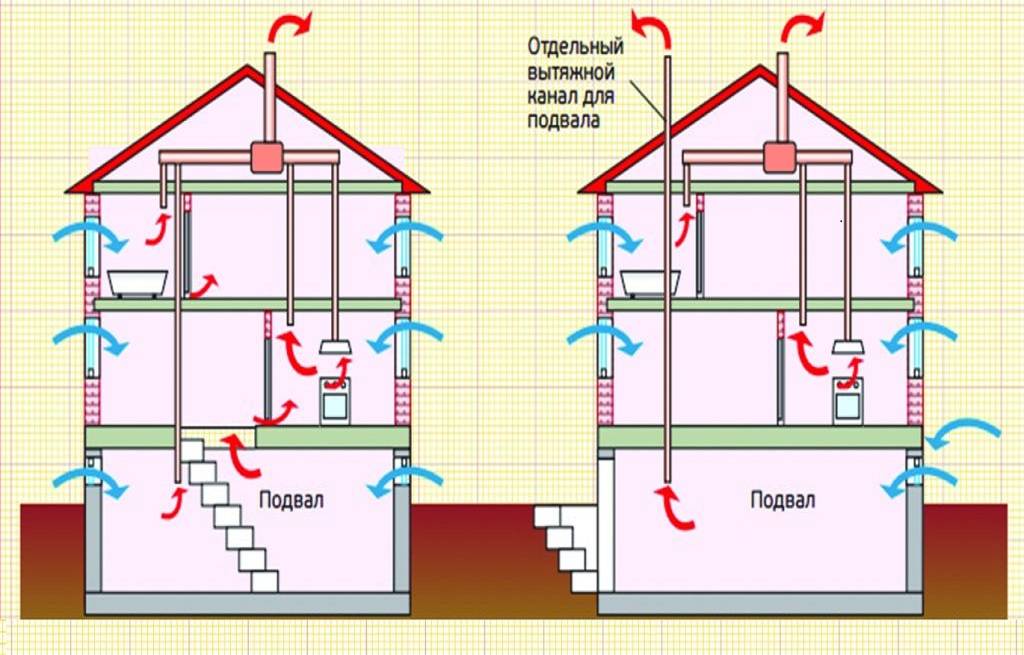

Схема естественной вентиляции в многоэтажном частном доме. На входе на верхний этаж с лестницы установлена дверь.Если на верхнем этаже дома нет входных дверей на этаж, то канал естественной вентиляции устраивают из каждого помещения этажа. |
По строительным правилам канал естественной вентиляции должен обеспечивать нормативный воздухообмен при температуре наружного воздуха +5 оС, без учета воздействия ветра.
Летом, при температуре воздуха на улице выше указанной, воздухообмен ухудшается. Циркуляция воздуха через каналы естественной вентиляции практически полностью прекращается при температуре наружного воздуха выше +15 оС.
Зимой, чем холоднее на улице, тем сильнее тяга и выше потери тепла с уходящим на улицу воздухом. Потери тепла зимой через систему естественной вентиляции по некоторым оценкам могут достигать 40% от всех теплопотерь дома.
На верхних этажах частного дома также часто требуется устраивать дополнительные каналы естественной вентиляции из жилых комнат, чтобы обеспечить требуемый нормами воздухообмен.
В помещениях мансарды естественная вентиляция, как правило, не может обеспечить требуемый воздухообмен из-за недостатка тяги в вентканалах малой высоты.
Преимущества и недостатки естественной вентиляции
Особенности и виды приточной вентиляции
Приточная принудительная система воздухообмена монтируется для того, чтобы в квартире постоянно был свежий воздух. Суть действия – загрязненные массы выводятся через имеющиеся вентканалы естественной вентиляции, установленные в санузле и на кухне.
Основные виды приточного вентиляционного оборудования:
Клапаны
Особенности:
- Воздушные потоки необходимо регулировать вручную;
- Рабочий режим – пассивный. Клапаны не затрачивают даже минимума электроэнергии;
- Фильтрующие элементы есть не у всех бюджетных вариантов. Если фильтры есть, то они – грубой очистки, для задерживания крупного сора и насекомых;
- В более дорогостоящих моделях, например, Marley, справляющиеся с аллергенами, пылью и прочими мелкими частицами фильтры присутствуют обязательно;
- Нагревать входящие массы устройства не могут;
- Максимальная эффективность работы – зимой.
Монтаж осуществляется путем выполнения сквозного отверстия в стене.
Бризеры
Современный прибор приточной принудительной вентиляции, способный:
- Подавать в комнаты свежий воздух в контролируемых количествах;
- Очищать входящие потоки, благодаря высокоэффективным фильтрам (задерживаются споры плесени, пыльца, микробы, пыль, любые аллергены);
- Подогревать поступающие воздушные массы.
Это отличный выбор для установки в квартирах, в которых проживают аллергики, астматики, дети.
Характерные достоинства бризеров – сравнительно компактные размеры (немного больше, чем блока кондиционера), наличие пульта ДУ и информативного дисплея, привлекательный вид, несколько рабочих режимов.
Проветриватели
Процессы воздухообмена также осуществляются контролируемо. Уличный воздух нагнетается принудительно. Устройства задерживают всевозможные загрязнения, и подают массы в комнаты, предварительно очистив их.
Можно найти ряд моделей, имеющих функцию подогрева воздушных потоков. Среди других дополнений:
- Пульты ДУ;
- Модули автоматики;
- Панели управления.
Для работы проветривателей требуется электроэнергия. Расход электричества незначительный.
Приточные установки
Более сложное оборудование, в составе которого имеется основной блок (можно расположить на балконе) и воздуховоды. Другие конструктивные элементы – охладители, нагреватели, увлажнители, фильтры, вентиляторы. Воздушные потоки поступают в помещения по воздуховодам с диффузорами.
Приточные установки потребляют электроэнергию. Однако затраты на электричество существенно не возрастут. Даже такие мощные варианты, как Blaubox E1000-6 Pro (производительность 990 куб. м. в час), расходуют 6 кВт за 60 минут эффективной работы.
Если вы хотите организовать естественную или принудительную вентиляцию, или модернизировать имеющуюся систему, обращайтесь в компанию «Хорос». Услуги могут быть оказаны комплексно. Мы не только поможем вам подобрать подходящую технику, но и доставим, установим и настроим ее. Все оборудование сертифицировано и предлагается с официальными гарантиями производителей.
Особенности вентиляции санузла в деревянном доме
Дома, построенные из натурального дерева, отлично пропускают воздух, обладают особенностью отдавать или забирать влагу.
Но несмотря на это, вентиляция санузла в деревянном доме является очень важной частью всей конструкции, ведь при повышенной влажности в ванной и санузле существует прямая угроза появления грибка, плесени. Помимо этого, возможно прогнивание несущих конструкций, что может привести к разрушению дома
Устройство вентиляции деревянного дома рассчитывается, исходя из таких данных:
- Максимальная скорость потока не должна превышать 0,3 м/сек.
- Относительная влажность допустима до 65%.
- Температура воздуха внутри помещения должна быть в пределах +25 °С летом и +18 °С зимой.
- Вентиляция в ванной комнате в деревянном доме должна иметь проточность 25 м³/час для раздельной системы и 50 – 70 м³/час для совмещенного санузла.
- Проверка работоспособности вентиляции и устранение неполадок.
- Полноценно работающая вентиляция в ванной комнате и туалете частного дома обеспечивает защиту помещения от сырости и разрушения, а людей — от болезней, связанных с развитием грибков и плесени.
Для проверки работоспособности обычно применяется два проверенных метода:
- Нужно поднести зажженную спичку к решетке вентиляции. При нормальной работе пламя значительно отклоняется в сторону потока воздуха.
- Поднести к вентиляционному отверстию обрывок тонкой бумаги. В случае полноценного функционирования системы бумага прилипает к решетке.
Если этого не происходит, значит, налицо проблемы с тягой в вентиляционной шахте. Здесь причин может быть несколько, начиная от засора и заканчивая неудачной установкой или расчетом системы. Устраняется неисправность путем чистки шахты или перестройкой всей вентиляции.
Расчет по площади
Расчет механической вентиляции по площади – второй способ вычисления общей производительности будущей системы принудительного воздухообмена. Этот вариант нередко используется для расчета установки, собираемой своими руками. Во время расчетов рекомендуется придерживаться общей рекомендации вне зависимости от размеров помещений. Заключается она в следующем – для любой комнаты с высотой потолка не более 3 метров итоговый приток воздуха составляет три кубометра на один квадратный метр площади за час.
Расчет сечения воздуховодов
Расчет площади вентканалов – важный момент проектировки каждой вентиляционной системы вне зависимости от сложности и производительности. Площадь сечения воздуховодов – это параметр, напрямую влияющий на максимальную скорость движения и объемы отводимого воздуха.
Для естественной вентиляции нормальная скорость движения воздушных потоков составляет полтора метра в секунду, для принудительной – 3,5 м/сек. Подсчитать оптимальное сечение воздуховода несложно, зная рабочую мощность собираемой конструкции. Вторым вариантом проведения расчетов является использование диаграмм подбора сечения воздуховодов, содержащих стандартные рекомендованные значения.
Заключение
Мы в этой статье попытались объяснить читателям нашего портала о важности вентиляции как из одной из инженерных систем, которая делает жизнь человека в своем доме комфортной и безопасной. Мы попытались объяснить, что к каждому отдельно взятому дому должен быть свой, сугубо индивидуальный подход
Если в одном доме будут бесплатно и эффективно действовать природные силы, то в другом они будут просто бесполезны и придется делать воздухообмен принудительно.
Система вентиляции не является обособленной от всех других. Она очень плотно связана и с отоплением, и с кондиционированием, и с электроснабжением. Тенденции современного строительства склоняются к массовому строительству сравнительно дешевых безынерционных домов, но при этом невольно их хозяева попадают в зависимость от энергоносителей. Можно этому процессу противиться, но стоит ли? Все равно комфортная жизнь в наше время зависит от энергетических источников и оплаты за них. Сложно представить жизнь современного человека без электричества, без газа, без воды, без связи, без интернета. Да, за это надо платить. Но, в итоге, это практически всегда оказывается дешевле, чем самостоятельно заготавливать природные энергоносители или делать какие-то свои способы связи с внешним миром.
Если кому-то повезло, что он имеет традиционный дом из теплоинерционных материалов, то пусть по максимуму будут эксплуатироваться природные силы. В случае необходимости, в сложный летний сезон можно вентиляции помочь какими-то элементами, которые заставят двигаться воздух. Если дом другой, то ничего страшного в этом нет, ведь существуют и недорогие, и эффективные способы организации вентиляции.
Всем нашим читателям мы желаем в их домах свежего воздуха, комфортной и безопасной жизни! Надеемся, что представленная информация в этой статье поможет принять верное решение в отношении системы вентиляции.
- https://derevyannie-doma.com/instruktsii/ventilyaciya-v-chastnom-dome-ventkanaly-svoimi-rukami.html
- https://remontoni.guru/sistemy-ventilyatsii/v-chastnom-dome-svoimi-rukami-sxema.html
- https://stroyday.ru/stroitelstvo-doma/ventilyaciya-stroitelstvo-doma/ventilyaciya-v-chastnom-dome-sxema-i-montazh.html
