Выгребная яма своими руками без откачки и с ней: выбор места, расчет размеров, монтаж

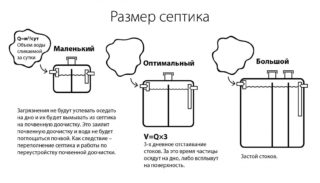

Проведение необходимых расчетов

Перед тем как копать выгребную яму и делать герметичные стенки/дно, следует выяснить объем приемника и его габариты (ширину/длину/высоту). Санитарные нормы прописывают, что на каждого члена семьи в среднем приходится около 200 литров воды в день. Если брать усреднённые рекомендованные значения, на семью из 3-4 человек нужна яма объемом 3-4,5 м3. Желательно сделать запас 30% на возможный залповый сброс стоков.

Глубина резервуара напрямую зависит от уровня грунтовых вод на участке. Чем он выше, тем мельче и шире будет яма. Не стоит забывать про 30 см в глубину на песчаную подсыпку под бетонное дно приемника.

Если принято решение выкладывать стенки резервуара кирпичом, необходимо высчитать и количество блоков. Для этого высоту приемника делим на высоту одного кирпича и получаем количество рядов, которые будут выложены по одной стороне резервуара. Значение умножаем на 4 (четыре стены). Ту же операцию проделываем с шириной сторон ямы. Каждую из них делим на ширину блока. Таким образом получаем количество кирпичей в одном ряду. Остается умножить полученное значение для каждой из сторон ямы на число её предполагаемых рядов от пола до верха.

Необходимые материалы

После выполнения предварительных расчётов можно начинать сооружать септик

После выполнения предварительных расчётов – определения объёма септика, протяжённости канализационного трубопровода, гидрогеологического состояния почвы, глубины промерзания, габаритов котлована и требуемого уклона – можно начинать сооружать септик из пластиковых бочек.

Для работы вам понадобятся следующие материалы:

Если на вашем участке грунтовые воды стоят очень высоко, то дно котлована придётся бетонировать. Для этого вам понадобится цементно-песчаная смесь, электромиксер, ёмкость для смешивания, арматура и стальные тросы для фиксации бочек на дне.

Если грунт сыпучий, то стенки котлована нужно будет укреплять деревянной опалубкой или стальной мелкоячеистой сеткой. Для утепления очистного сооружения и канализационного трубопровода понадобится минеральная вата для труб, пеноплекс или пенопласт для очистного сооружения.

Перед началом земляных работ из дома нужно вывести канализационную трубу

Перед началом земляных работ из дома нужно вывести канализационную трубу. Именно от этого места вы будете копать траншею с уклоном к септику. Далее септик из бочки делаем в такой последовательности:

Обратная засыпка септика выполняется с чередованием слоёв песка и бетона

Важно: по мере выполнения засыпки бочки нужно наполнять водой выше уровня засыпки на 20-30 см. Это позволит уберечь конструкцию септика от деформации под давлением грунта. Видео руководство по сооружению септика из бочек:

Видео руководство по сооружению септика из бочек:

Септики собственного производства

Достаточно часто строится выгребная яма своими руками для дачи, а также для частного дома. Сильной стороной этой достаточно сложно системы является способность осуществлять глубокую очистку отходов. При этом они перерабатываются в удобрение, которое потом используется для обогащения почвы. Состоит комплекс чаще всего из двух или трех камерах. Первая из них предназначена для накопления жидкости и первичной механической очистки. После этого в работу включаются специальные бактерии, что приводит к полной переработки вредных отходов.

Использование принципа перелива в устройстве сливной ямы в частном доме позволяет достигать выдающихся результатов. Вода внутри системы настолько качественно очищается, что в дальнейшем ее разрешается использовать в хозяйственно-технических целях – поливать огород, мыть поверхности и убирать территории. Обустройство сливной ямы с переливом потребует немалых финансовых и физических затрат. Для этого часто применяют старые автомобильные покрышки (главное, чтобы в них не было дырок). Учитывая небольшой вес резины, сооружение основательного фундамента в этом случае не потребуется. Обычно обустраивают уплотненную подушку из щебня и песка толщиной 30-40 см и цементную стяжку высотой 10 см.

Рекомендации, как обустроить выгребную яму из самодельных септиков:

Хороший способ увеличить объем сооружаемого из покрышек резервуара – срезать их боковины.
Внутрь готового ствола из шин устанавливают бетонную трубу в строго вертикальном положении. Для этого используется строительный уровень. Желательно, чтобы она в 2 раза уступала по диаметру размеру покрышек.
Трубу монтируют таким образом, чтобы ее верхний срез оказался на 10 см ниже устья резинового колодца.
Для заливки дна трубы используют бетон. В результате нужно получить монолитный бетонный цилиндр. Его оснащают по верху отверстием для инфильтрации и для трубы перелива.
Канализационная труба вводится внутрь емкости. Участки, где вертикальная и канализационная труба коммутируются между собой, обязательно герметизируют.

Расчет материалов на выгребную яму

Материалы для выгребных ям

Определяя вариант устройства сливной ямы, необходимо помнить, что размер копаемой ямы должен быть несколько большим, чем устанавливаемый септик.

Проекты выгребных ям предусматривают возможность использования таких материалов для септиков:

1) Монолитная железобетонная конструкция;

2) Полипропиленовый (пластиковый);

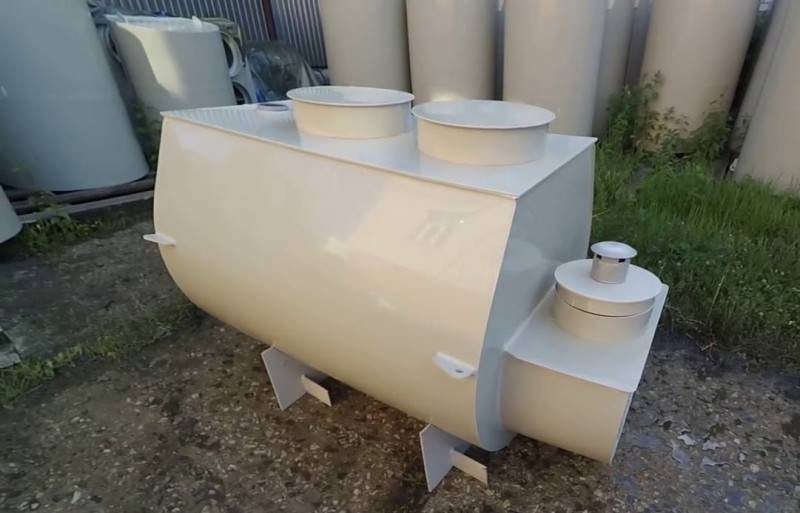

Для выгребной ямы удобно приобрести готовую пластиковую емкость

Пример расчета

Для примера взята выгребная яма из шлакоблока с размерами 2х3х3 метра и, соответственно, объемом приблизительно 18 кубометров:

Рассчитывая материалы необходимо учитывать, что щебня и бетона потребуется одинаковое количество. Бетон изготавливают в таком соотношении – 6:4:1 (щебень:песок:цемент и вода по необходимости).
При расчете материала на стены нужно учесть, что первоначальная высота конструкции уменьшится на толщину верха и дна.

Верхнее перекрытие выполняют на 40 см ниже поверхности земли и засыпают грунтом, чтобы стоки не замерзали.

Таким образом: 3 метра минус 15 см перекрытия верха, 10 см дна и 40 см засыпки, получается 235 см высоты стен ямы. Потом высота стен делится на толщину шлакоблока (или другого материала) с учетом толщины шва: в результате получаем количество рядов. Аналогично рассчитывается количество шлакоблоков в ряду.

От глубины сливной ямы необходимо отнять толщину дна, перекрытия и засыпки

В данном случае остается приобрести рассчитанное количество материалов, а также необходимые инструменты (бетономешалку, трамбовку, плоскогубцы, ведра, кельма, строительный уровень, лопату, рулетку и колышки) и можно приступать к возведению своими руками сливной ямы.

Простой и дешевый способ организовать водоотвод, если нет возможности подключить локальную ветку к центральной канализации, – сделать выгребную яму. Существует несколько типов конструкций, отличающихся по способу очистки, объему, техническим характеристикам. Только после определения вида очистительного сооружения приступают к расчету выгребной ямы в частном доме. Критериев, которые необходимо учесть при выборе типа канализационного приемника, несколько:

Материалы для выгребных ям

Туалет из кирпича

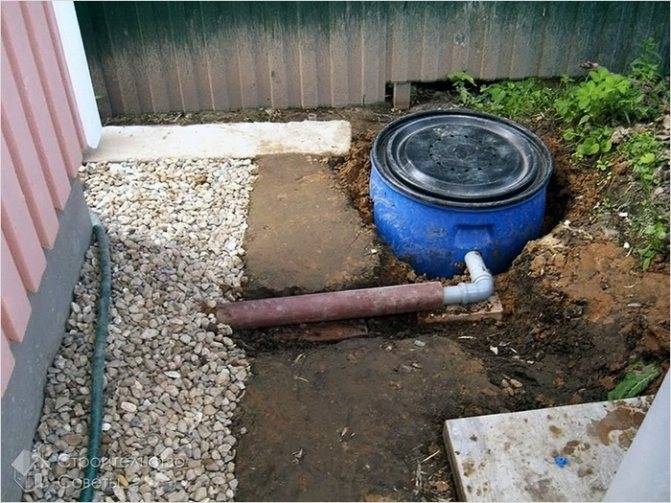

Пластиковая бочка

Для отведения жидких бытовых отходов предусматривают пластиковые ёмкости. Приобретают бочку определённого объёма. Для перелива покупают 2 ёмкости. Для них выкапывают котлован, делают присыпку, укладывают утеплитель. Бочки укрепляют к стенкам котлована или к основанию якорями:

бочка объёмом 10 м3 стоит около 9 000. Она может служить накопителем. По мере её заполнения, нечистоты удаляют ассенизаторской машиной;
для перелива потребуется 2 ёмкости. Вторую бочку приобретают с дренажными отверстиями, чтобы из неё выходила вода в грунт;
если земляные работы взять на себя, то систему канализации из пластиковых бочек можно установить за 18 тыс. Ёмкости, которые уже были в употреблении, стоят дешевле.

Самой дешёвой сливной ямой будет конструкция из автомобильных покрышек или из оцинковки. Недорого стоит монолитное сооружение. Установка бетонных колец требует больших затрат, но канализация прослужит долго.

Перед строительством, рекомендуют провести анализ грунта. Дренажный колодец или переливную камеру располагают на песчанике. В противном случае вода не будет выходить в грунт. Камеру придётся постоянно освобождать от отходов.

Стоимость колодца из покрышек

Конструкция выгребных ям

Монтаж выгребной ямы из монолитного бетона

Для примера можно рассмотреть, как строится сливная яма без откачки из монолитного бетона. Такие конструкции прочны и долговечны, а при обработке стен специальными составами, они становятся водонепроницаемыми. Монтаж подобного сооружения несколько дольше, чем при использовании бетонных колец, поскольку требуется время на поэтапное застывание, однако он имеет определенные преимущества:

более легкая транспортировка материалов,
отсутствие необходимости использования подъемной техники (опустить тяжелые кольца в котлован вручную невозможно).

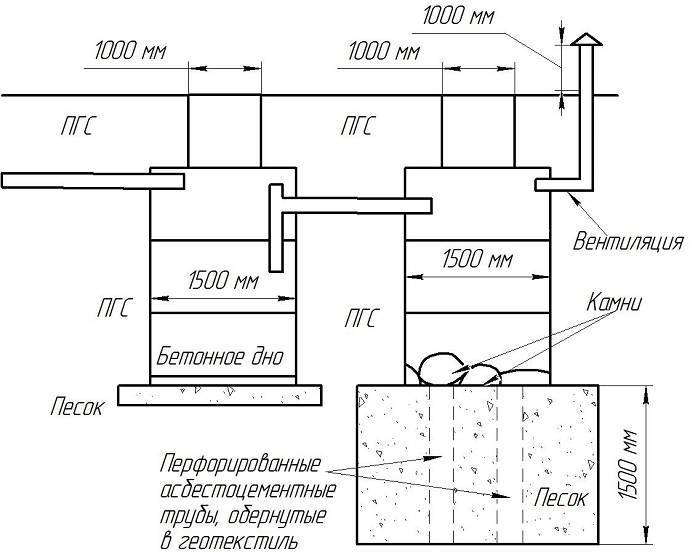

Схема двухкамерной выгребной ямы с переливом, которая, по сути, уже является септиком

После того, как определен оптимальный объем конструкции, следует решить вопрос о ее глубине, которая определяет вместимость наряду с площадью поверхности. В этом отношении существуют некоторые ограничения. Канализационная труба располагается на глубине не менее 1 метра под землей для того, чтобы избежать промерзания в холодное время года. С учетом диаметра самой трубы, необходимости отступа от верхнего края емкости до места ее входа и запаса для установки крышки и засыпки сооружения грунтом, глубина котлована может составлять до 3 метров, но не более.

Двухкамерный септик намного эффективнее, чем однокамерный. При монтаже выгребной ямы камеры делают смежными, то есть котлован разделяется на две части, а перегородка выполняется также из монолитного бетона.

Последовательность строительных работ

1. В вырытом котловане выравнивается и утрамбовывается дно, после чего на месте установки первой камеры заливается в опалубку раствор для фундамента.
2. После застывания раствора строится опалубка для боковых стен и перегородки на высоту 50 см. Устраивать ее выше не имеет смысла, поскольку заливка раствора производится поэтапно, по мере застывания раствора. В качестве материала для опалубки могут быть использованы старые доски, фанера и пр. Перегородка может выполняться как одновременно со стенами, так и после завершения их монтажа. Время застывания каждой «ступени» в 50 см – не менее суток.

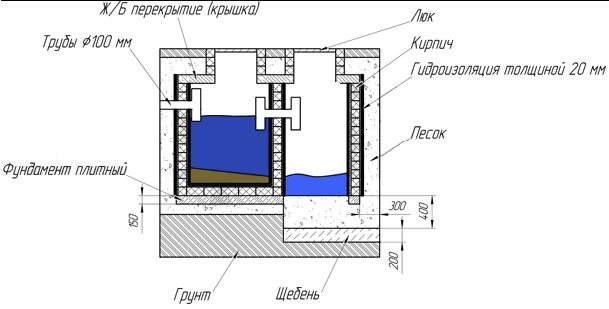

  Бетонная выгребная яма без откачки — схема устройства предполагает наличие опалубки для заливки цемента

На уровне установки входящей трубы и места перетекания стоков из камеры в камеру устанавливаются тройники. Для перетока может быть использован и отрезок трубы, однако тройник обеспечит движение частично очищенной воды снизу, благодаря чему снижается вероятность попадания во вторую камеру твердых частиц, задерживающихся у тройника в силу своей инерционности. Переливная труба из первой камеры во вторую должна быть расположена ниже, чем входная труба в первой камере.Тройники для канализационных труб септика
«Пол» второй (меньшей по объему) камеры септика засыпается щебнем. Высота слоя 30-50 см.
Для верхней части резервуаров можно залить плиты перекрытия или использоваться готовые изделия, однако в любом случае «крышки» резервуаров должны иметь отверстия для ревизионных люков (по одному для каждой камеры) и для установки вентиляционной трубы.
Сооружение оставляют для набора прочности раствором и полного высыхания.
Отверстия люков в верхней части оснащаются открывающимися крышками, устанавливается вентиляционная труба.Монтаж люков и вентиляции
Конструкция засыпается землей.

Про строительство септика их железобетонных колец читайте на этой странице сайта.

Существуют различные способы улучшения эксплуатационных характеристик конструкции при строительстве.

Покрытие стен выгребной ямы изнутри гидроизоляционным слоем (самодельным битумным составом, специальной мастикой или праймером) повысит ее санитарную безопасность. Бетон в «чистом» виде не является полностью влагонепроницаемым материалом. Покрытие можно выполнить и с двух сторон, однако для возможности его нанесения на внешнюю поверхность потребуется вырыть котлован, который будет иметь площадь значительно больше необходимой, что значительно повысит трудоемкость работ. Для внешней гидроизоляции часто используют полимерную пленку, выстилая ей яму до монтажа стен и перегородки.
Прочность пола и вертикальных конструкций можно повысить, используя принцип армирования. В качестве армирующих элементов могут быть использованы готовая металлическая армирующая сетка, битый кирпич или металлический лом.
Рекомендуется использование армировочных материалов для укрепления бетонной конструкции
Рекомендуется использовать для заливки раствор со следующими пропорциями: на каждые 200 кг портланд-цемента берут 300 кг мелкого речного песка и 100 литров воды. Рекомендуется добавлять пластификатор, количество которого определяется инструкцией.

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.

Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним. Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.

Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.

Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.

Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают: чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих; стальные — самый плохой вариант, так как очень быстро ржавеют; из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.

Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.

Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

https://youtube.com/watch?v=2lnlbpiI6JE

Выгребная яма для туалета на даче из бочки

Очень часто для обустройства выгребной ямы используется металлическая бочка большого объема.

Для ее монтажа придется:

Подготовить прямоугольную яму, ширина которой численно равна диаметру бочки.
Выкопать яму, сделав ее дно двухступенчатым. Предусматривается небольшая площадка под металлическую емкость. Высота ступеньки должна быть равна длине штыка лопаты;
Подготовить бочку, выполнив большое количество отверстий около дна;
Насыпать на дно ямы щебень либо другой похожий по характеристикам материал, позволяющий сделать дно более пористым. Толщина формируемой прослойки должна быть минимум 30 см;
Установить подготовленную бочку на площадку. Пространство вокруг заполняют пористым материалом;
Уложить сверху на дренажный слой гидроизоляционный материал. При отсутствии специальной пленки можно воспользоваться подручными материалами: рубероидом, клеенкой, шифером. Он должен полностью исключить контакт дренажа засыпаемой сверху земли. В этом случае он сможет эффективно отводить влагу, обеспечивая ее распространение по большей площади;
Засыпать изоляционный материал землей, полностью заполнив свободное пространство;
Насыпать на дно бочки щебня толщиной около 20 см.

Описание системы вентиляции в туалете

Для наилучших результатов необходимо оборудовать вентиляцию и в кабинке, и в выгребной яме.

Существуют два вида вытяжки:

естественная;
принудительная или механическая.

Естественная работает благодаря тяге, образуемой потоком воздуха. Теплый воздух поднимается вверх, а холодный скапливается внизу. Если сделать два отверстия: одно сверху, второе снизу, то поток холодного воздуха, поступающего с улицы, будет вытеснять теплый воздух с парами метана через верхний проход.

Для обеспечения наилучшей тяги необходимо использовать трубу, при этом ее диаметр должен быть не менее 15 см, а высота 2–2,5 метра. Вообще, оптимальным считается, когда труба выступает за уровень крыши минимум на 1,5 метра.

Вентиляция в дачном туалете

Принудительная вентиляция предусматривает подключение вентилятора, который будет способствовать циркуляции воздуха внутри кабинки. Для того, чтобы в туалете был свежий воздух, необходимо наличие окна для проветривания. Можно совместить оба типа вытяжки в кабинке для достижения наилучших результатов, а вот устанавливать вентилятор в выгребной яме категорически запрещается – только вытяжную трубу.

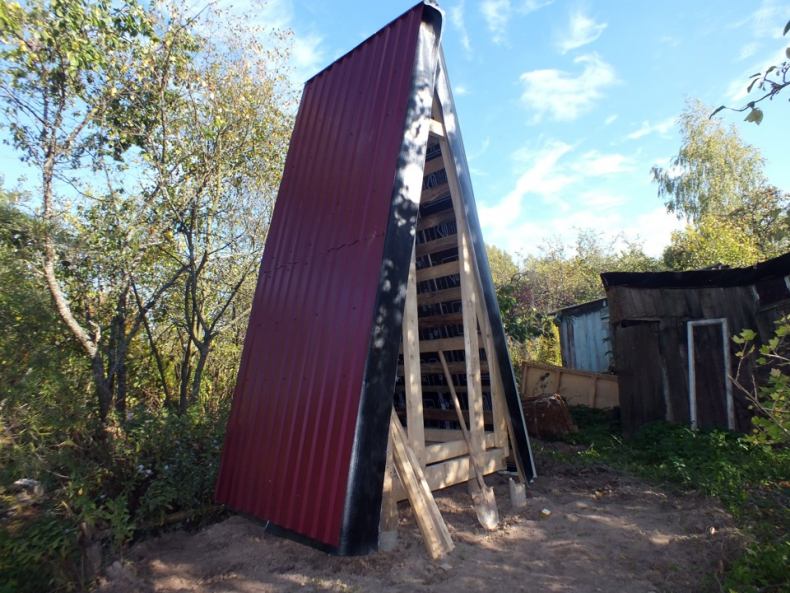

Туалет шалаш

Преимущество такой конструкции, что крыша достаточно просто строиться и не течёт. Склоны создают стены, тем самым на много меньше деталей понадобиться для самого каркаса, что значительно упрощает строительство.

И конечно не справиться без чертежа, с которым можно определить для себя этапы строительства и рассчитать какая длины досок вам понадобиться.

В начале создаётся фундамент размером 2 метра в длину и полтора в ширину. Можно выбрать ленточный фундамент. Под него необходимо выкопать отверстие глубиной в 30 метров. Засыпать можно камнями или строительным мусором, далее необходимо залить цементов

Так же важно обработать пол гидроизоляционным материалом. Обшить деревом или любыми другими материалами.
Важно сделать технические отверстия в фундаменте под каркас, глубина должна быть не менее 30 сантиметров.
Для строительства используют чаще брус или доски, шириной в 50 мм

Каркас стен задней и передней сколачивается отдельно. Высота конструкции должна быть до 3 метров. Выстраивается по чертежу из деревянных досок.
Передняя конструкция отличается, разъёмом под дверь. Схема передней стены похожа с задней, но добавляется поперечная доска над проёмом.
Готовые конструкции монтируются в заготовленные отверстия на полу и закрепляются.
Между стенами необходимы укрепляющие доски, на которые устанавливается кровельный материал.
Далее необходимо обшить стены, часто используют обработанное дерево, но можно и другие материалы.
Чтобы покрытие служило долго желательно обработать влагостойким материалом всю обшивку.

Разновидности дачных санузлов

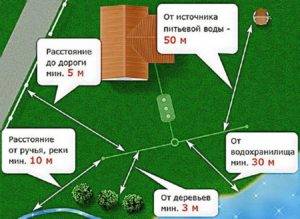

Как выбрать место под септик из бетонных колец

До того, как стоки проникнут в грунт, нужно очистить их и обезвредить. В этом и состоит назначение очистной станции.

Здесь органическая составляющая фекальных и сточных скоплений разделяется на безопасный ил и воду, пригодную для полива территории. Септик как таковой не оказывает влияния на его содержимое, но он создает условия, в которых развиваются бактерии, разлагающие органику на безопасные элементы. В

ыбор места под септик регулирует главным образом СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».

Кроме соответствия регламенту этого документа нужно получить гигиенический сертификат, который дает право устанавливать очистную станцию в выбранном месте, о чем упоминается в СанПиН 2.1.5.980-00.

Согласно этим документам, правильный септик из бетонных колец должен строиться как минимум в 50м от скважинной или колодезной шахты, а сброс воды с септика должен быть на расстоянии минимум 30м.

Устанавливать септик следует как минимум в 4м от дома и водяных труб возле него, притом не менее чем в 5м от дороги. Чтобы построить септик в выбранном месте, нужно обратиться в санэпидемстанцию или администрацию района за разрешением на строительные работы и сертификатом.

Строить септик можно, не согласовывая строительство с местной администрацией. Однако при выявлении нарушений законодательных требований штрафы ждать себя не заставят, как и требования переноса капитальной конструкции в другое место.

Размеры ям для уличного санузла

Для обустройства своими руками туалета на даче необходимо вырыть небольшой котлован. Его глубина должна составлять как минимум 2 м, но не больше 4 м. Выгребная яма не должны быть слишком глубокой, поскольку в таком случае не будет возможности выкачать все нечистоты. Машина-ассенизатор просто не достанет до дна, если глубина котлована слишком большая.

Схема выгребной ямы своими руками

Оптимальная ширина и длина выгребной ямы должна составлять примерно 0,8-1,2 м. Этого будет достаточно для дачи, где постоянно или периодически проживают 2-5 человек.

Герметичные накопительные системы или земляные?

Когда выбрано оптимальное место на даче, нужно приступать к рытью котлована своими руками. После того как выгребная яма будет готова нужно выбрать тип обустройства ее дна. Оно может быть в виде:

фильтрационного поля;
сплошной плиты.

В первом случае можно сэкономить на выкачке отходов из котлована, поскольку лишняя жидкость будет постепенно впитываться в почву. В этом случае необходимо тщательно выбирать место установки туалета на дачном участке. Выгребная яма с земляным дном способна справиться с 1 куб. м отходов сутки.

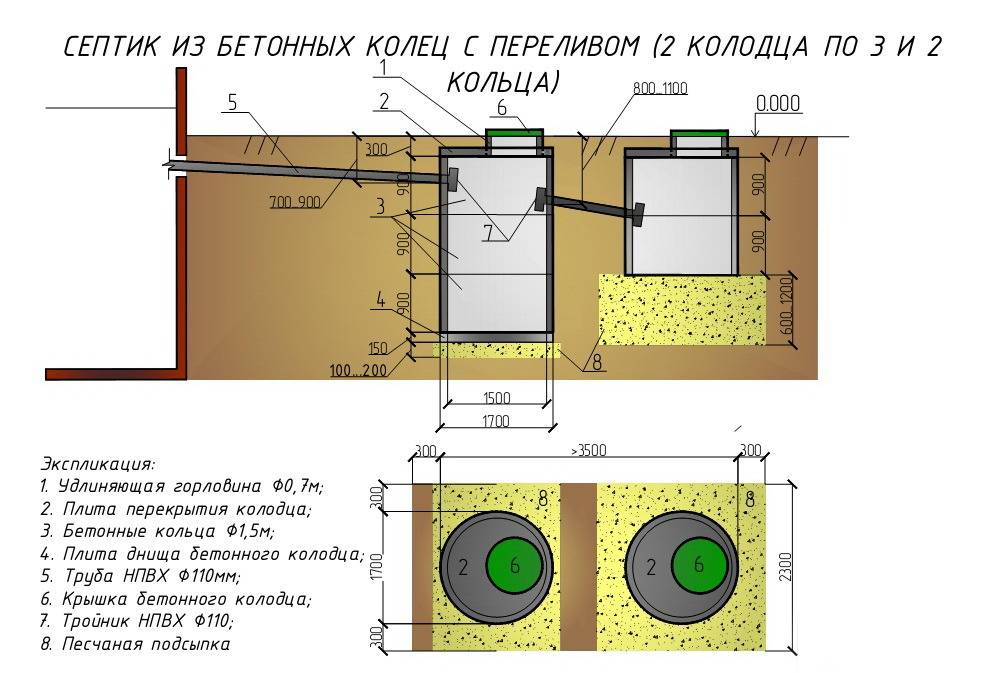

Выгребная яма из бетонных колец с дном

Если вы посчитали, что у вас их больше, тогда нужно выбирать другой вариант устройства септиков. Чтоб сделать своими руками фильтрационное поле для уменьшения вредных примесей, которые могут попасть в грунт, нужно уложить на дно ямы слой гравия толщиной 10-15 см. Обязательно тщательно его утрамбуйте, после чего насыпьте несколько ведер песка.

При обустройстве герметичного дна, нужно понимать, что придется несколько раз в год заниматься выкачиванием застоявшийся жидкости. Но таким способом можно предупредить загрязнение грунтовых вод и почвы на участке. Для обустройства такого основания необходимо:

Утрамбуйте грунт на дне.
Обустройте песчаную подушку слоем 10-15 см.
Уложите армирующую сетку.
Залейте стяжку высотой 30-40 мм. Для увеличения прочности приготовьте цементно-песчано-щебневую смесь.

Когда основание затвердеет, можете приступать к укреплению стенок ямы.
