Мансарда своими руками: устройство и поэтапное возведение

Советы и рекомендации

Выбор оптимального варианта мансардной кровли увеличивает жилую площадь в здании. Разнообразные виды конструкций крыши могут быть установлены не только в процессе возведения постройки, но и при реконструкции строения. При последнем варианте заранее нужно вычислить способность основания и стен выдерживать дополнительные нагрузки. Конструкция мансардной кровли предусматривает установку системы стропил из тщательно просушенных деревянных брусьев. Чтобы выполнить элементы конструкции используют брусья разнообразных сечений. Монтаж мансарды делается при помощи легкого и безопасного материала. Утепление мансарды внутри помещения, которое находится под кровлей, скорее утрачивает тепло, чем нижние этажи. Из-за этого кровля должна включать в себя надежный утеплитель. Его устанавливают посреди внешнего гидроизоляционного слоя и пароизоляцией со стороны помещения. Качественно выполненный пирог обеспечивает длительный эксплуатационный срок всей кровельной системы. Для внутренней отделки помещения мансарды чаще всего используется натуральное дерево. Но обшивку стен и потолка можно выполнить и другими листовыми материалами, в том числе гипсокартоном.

Мансардный этаж в наши дни – обязательный элемент современных частных построек. Между крышей и последним этажом дома можно устроить и ванную, и спальню, и кабинет. Площадь и конфигурация таких комнат будет в первую очередь зависеть от типа крыши.

Сделать мансарду своими руками является совсем несложным процессом если внимательно изучить все нюансы строительного процесса, а также соблюсти все требования и советы специалистов, описанные выше.

В таком случае все неблагоприятные последствия при строительстве мансарды и другие неприятности минуют вас. Не следует торопиться, делать все поочередно и результат оправдает все ожидания.

https://derevyannie-doma.com/instruktsii/mansarda-na-dache-53-foto-osobennosti-dachnyh-domikov-s-verandoy-kak-obustroit-mansardnoe-pomeschenie-foto-i-video.html
https://stroyday.ru/stroitelstvo-doma/krysha-i-krovlya/kak-sdelat-mansardu.html
http://obustroen.ru/komnaty/mansarda/obustroystvo-mansardy.html
https://remoskop.ru/kak-obustroit-mansardu-dome-dache-foto.html
https://svoimi-rykami.ru/stroitelstvo-doma/krysha/stroitelstvo-mansardy-svoimi-rukami.html
https://dekoriko.ru/mansarda/obustrojstvo/
http://landshaftdizajn.ru/mansarda/
https://homius.ru/variantyi-otdelki-mansardyi-svoimi-rukami-foto.html
https://househill.ru/krovlya/construction/mansardnaya/svoimi-rukami-foto.html

Естественное освещение мансарды

Наличие естественного освещения – обязательное условие, которое необходимо выполнять, чтобы мансардное помещение считалось жилым по строительным нормам. Есть два пути его организации.

Установка вертикальных окон. Это самый простой и доступный выход из положения. Окна вертикального типа устанавливают на фронтоны, поэтому для шатровой и односкатной крыши такой способ не подходит. Оптимальная схема размещения окон – на высоте 1,2 м от пола, это позволяет максимально использовать естественный свет в течении светлого времени суток.
Установка панорамных окон. Панорамные окна тоже относятся к вертикальному типу, их отличает большая площадь светопрозрачной конструкции. Их монтаж используют, чтобы открыть обзор на живописные окрестности. Так как панорамное окно заменяет собой значительную часть фронтона, его рама должна быть специально усилена, чтобы выдержать вес кровли. Стоимость панорамных окон панорамных окон в разы превосходит цену обычных вертикальных.
Установка мансардных окон. Мансардные окна монтируют не фронтоны, а прямо в скаты кровли. Из-за своего расположения они подвергаются воздействию такой же нагрузки, как поверхность крыши. Мансардные окна оснащают ударопрочным, герметичным стеклопакетом с отталкивающим грязь напылением и усиленной рамой. Благодаря этим характеристикам, они выдерживают огромную массу снега, не протекают во время дождя, не разбиваются от ударов града и веток. Производят мансардные окна с разным механизмом открывания – распашным, поворотным, комбинированным, существуют даже модели, которые трансформируются в небольшой балкон.

Выбирая окна для мансарды, учитывайте, что оно должно гармонировать с материалом кровли, общая площадь окон не может превышать треть поверхности скатов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.

Теплоизоляция мансардного помещения

Исходя из того, что скаты крыши напрямую принимают холод и тепло, мансардное помещение требует тщательной теплоизоляции. А уж тем более делать утепление необходимо, если кровля покрыта металлочерепицей или металлом – тогда она особенно подвергается охлаждению и нагреву.

Неплохим решением для этого являются плиты из минеральной ваты, которые имеют достаточно высокую толщину и плотность. Они экологически безвредны и обладают хорошей теплостойкостью, высокой устойчивостью к огню и очень удобны в монтаже.

При выполнении теплоизоляции мансарды нужно делать некоторое пространство, которое будет разделять теплоизоляционные плиты и кровельное покрытие. Делать это необходимо для обеспечения вентиляции теплоизоляционного слоя.

Разновидности мансардных крыш

В зависимости от особенностей обустраиваемой площади, формы крыши, перекрытий чердака и прочих факторов, может осуществляться строительство крыши мансарды следующих типов:

одноуровневой с ломаной или двускатной крышей;
одноуровневой с вынесенными консолями;
двухуровневой с опорами разного типа.

На выбор, строительство мансардной крыши какого типа будет выполняться, особое влияние имеет величина предполагаемых нагрузок на перекрытие. Конструкционно одной из наиболее простых и вместе с тем надежных мансардных крыш является треугольная. Если же такая конфигурация не соответствует дизайнерскому проекту, то устраивается ломаная крыша, однако ее проектирование и строительство мансардного этажа требуют большей точности и больших затрат.

Строительство крыши с мансардой должно осуществляться в полном соответствии с конструкционными и эксплуатационными требованиями и нормативами. Кроме того, следует соблюдать общую стилистику здания, чтобы мансарда не выглядела инородным элементом, искусственно вживленным в тело дома.

Несущая конструкция мансарды

При устройстве мансарды форма крыши может быть практически любой: односкатной, двухскатной (щипцовой), вальмовой (полувальмовой), с переломами в разных местах, конической, купольной и т.п.

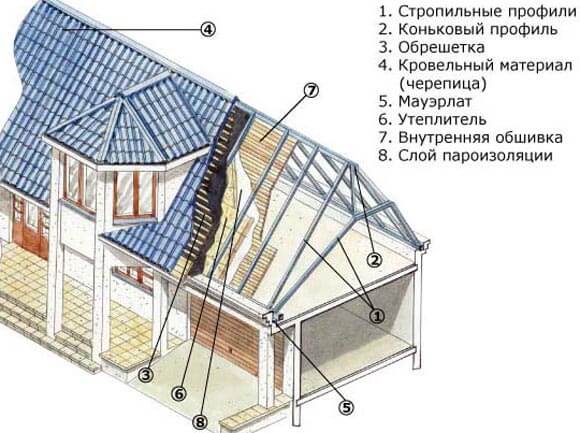

Несущие конструкции крыш, в том числе узлы, с мансардой крыша или без — особо не отличаются (см. рис. 1). В общей нагрузке составляющая веса конструкций относящихся конкретно к мансарде относительно невелика. Устойчивость и прочность их целиком зависит от стропильной системы, являющейся основой конструкции.

Стропила призваны выдерживать не только вес кровли, но и давление снега, и ветра, поэтому стропильную систему рассчитывают, не только исходя из типа кровельных материалов, но и снеговой и ветровой нагрузки, характерных для данной местности.

Коммуникации

Прокладка коммуникаций на чердаке выполняется во время черновых работ, поскольку в большинстве случаев все трубы и провода устанавливаются непосредственно в стенах и маскируются чистовой отделкой. Трубопровод (водоснабжение и канализация) монтируется в стене – примерный срок службы труб составляет не менее 50 лет, а значит, их можно устанавливать, не беспокоясь о необходимости незапланированного ремонта.

Что касается проводки, при ее прокладке следует учесть особенности выбранного утеплителя. Если он негорюч, можно зашить провода в стены, однако при утеплении мансарды пенополистеролом или эковатой лучше не рисковать и расположить кабели на внешней стороне стен, а чтобы они не бросались в глаза и не портили интерьер, можно придать им налет винтажного шика или оформить комнату в стиле гранж.

Отопительные приборы можно разместить под окнами или вмонтировать в стену. И тот, и другой вариант имеют право на существование, поэтому, выбирая технику установки, ориентируйтесь на дизайнерское оформление будущей мансарды.

С каких слагаемых состоит цена надстройки мансарды на старый дом

Чтобы правильно рассчитать стоимость постройки мансарды, важно учитывать, какие строительные материалы будут использоваться, и какие размеры будет иметь постройка. Первым делом делают точные замеры, после чего рассчитывают следующее:

Первым делом делают точные замеры, после чего рассчитывают следующее:

длину и ширину стропильной системы;
высоту мансарды;
длину коньков;
сечение стропил;
количество стропил;
площадь мансардного помещения;
общее число рядов обрешетки, количество досок, требуемых для нее;
количество подкровельных материалов, таких как гидроизоляция и пароизоляция;
площадь кровельного материала;
объем утеплительного материала;
количество квадратных метров материала обшивки фронтона;
длину досок, которые будут укладываться на пол мансарды;
размер окон.

Это список основных материалов, которые будут использоваться для постройки. В зависимости от ситуации, могут потребоваться и другие стройматериалы.

Технология строительства

Мансардные стены максимально притянуты к стенам основного строения, поэтому добиться комфортного теплообмена крайне сложно

Очень важно правильно подобрать материалы для утепления, сделать вентиляцию, вся конструкция должна быть возведена в соответствии с чертежом и расчетами, а деревянные детали обработаны противопожарным составом

Монтаж мансарды своими руками, как правильно крепить узлы

Правила устройства мансардного этажа

Чтобы мансарда своими руками прослужила долгие годы необходимо выполнить условия, которые прописаны в нормативах СНиП:

Стропила должны быть 250 мм и более, лучше использовать клееный брус. Такая толщина обусловлена возможностью уложить между стропилами утеплитель толщиной не менее 200 мм.
Утеплители не должны терять свойств при повышенной влажности, лучше всего использовать вспененные полистирол, который имеет маленький вес и незначительный коэффициент теплопередачи. Минеральная вата впитывает влагу и разрушается.
Между теплоизоляцией и кровлей должна быть полноценная вентиляция, с вытяжками и продухами, чтобы воздух свободно циркулировал под всей поверхностью кровли мансардного этажа.
Внутри обязательно устроить пароизоляционный слой.
На внешнюю сторону стропил укладывается гидроизоляционный слой, рекомендуется дополнительно уложить слой звукоизоляции.

Поэтапная инструкция, как сделать мансарду своими руками

Строительство мансарды своими руками сопряжено с некоторыми сложностями, так как элементы надстройки находятся под углом, монтаж ломаных скатов и мансардных окон требует соблюдение норм СНиП в части «Нагрузки и воздействия».

Выполняя чертеж монтажного этажа самостоятельно необходимо точно рассчитать нагрузки, углы наклона, допустимый вес сооружения, а в соответствии с предварительными расчетами подобрать соответствующий тип мансарды и материалы для строительства.

Строительство мансарды своими руками начинается с монтажа маурлентов по периметру дома, обычно для этого используется брус с сечением 100*100 мм.

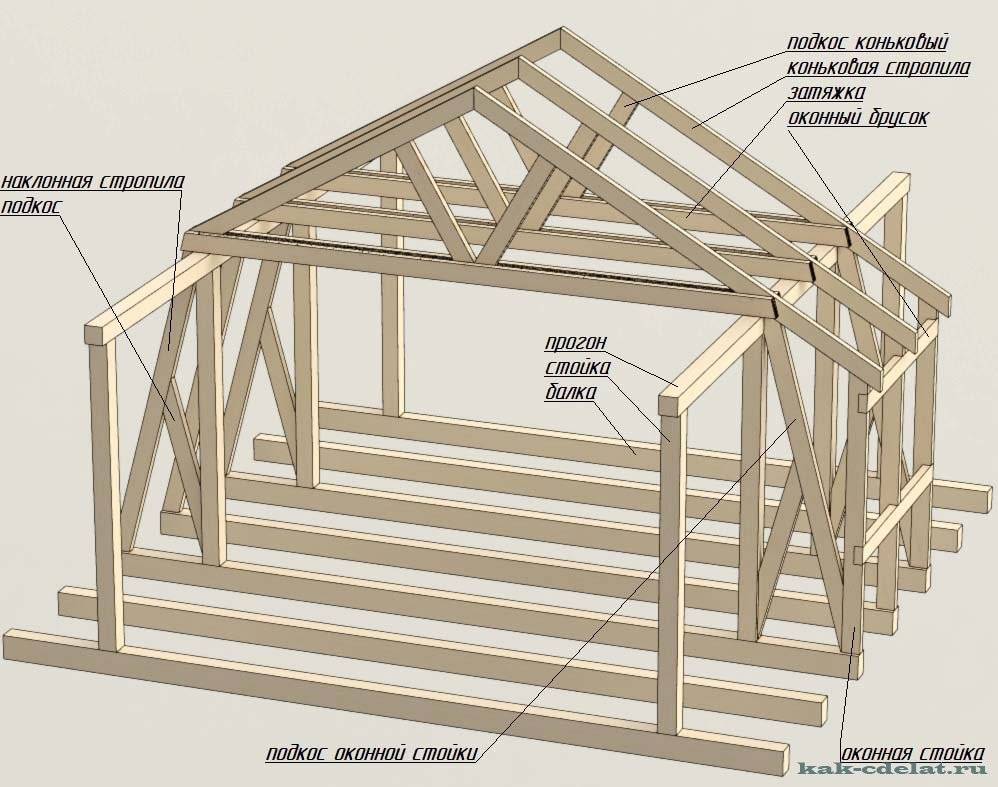

Далее строим каркас для помещения. Стойки могут быть из бруса с сечением равным продольным балкам, возможно из пенобетона либо металла. Вертикальные стойки закрепляем по углам строения стойки, и потом устанавливаем балки между ними, с шагом не более 2 метров, равным расположению стропил менсарды. Все детали крепятся на металлические уголки, гвоздевые пластины или саморезы.

Выстраиваем каркас внутреннего мансардного помещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Поверх стойки стягиваем перемычкой и закрепляем конструкцию. С помощью строительного шнура следите за геометрией постройки.

На полученный каркас крепим нижние стропила. Брус подрезается до расчетной длины, в основании делается паз для надежного крепления к мауэрлату, верх балки срезается соответственно расчетного угла наклона. Установка нижних стропил осуществляется по месту и надежно фиксируется.

Монтаж мансарды своими руками, фото крепления нижних стропилпомещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Следующий шаг – установка верхних стропил. Сложность состоит в соблюдении угла и центровки конструкции в целом.

Каркасная мансарда своими руками, установка верхней стропильной конструкции

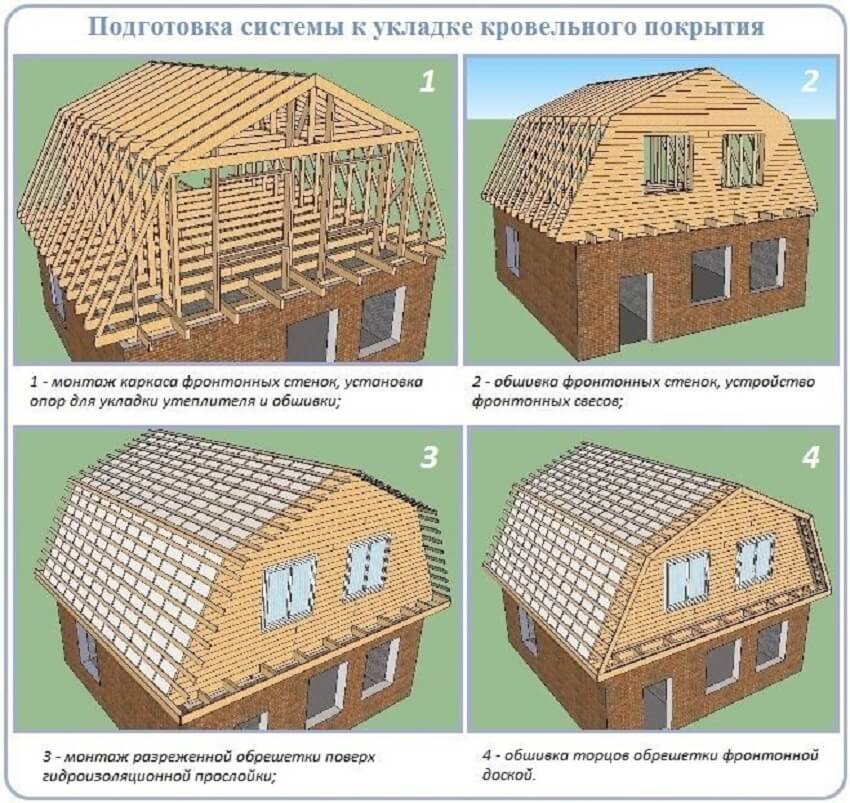

Далее стропила укрываем пароизоляционным материалом, и прибиваем обрешетку, для этого можно использовать доски либо фанеру. Материал для обрешетки определяется видом кровельного материала.

Устройство мансарды, строительство обрешетки для кровельного материала

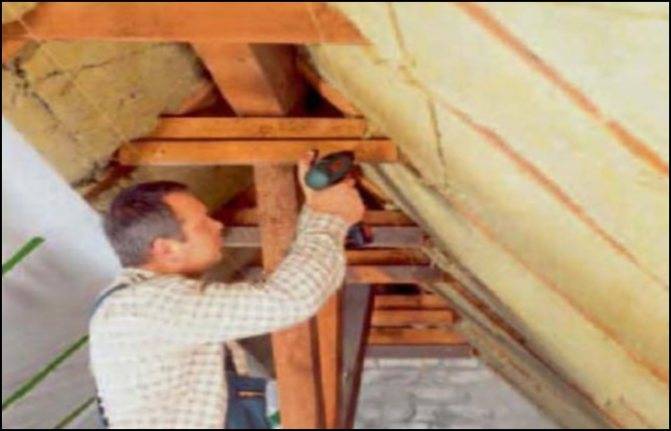

Следующий этап — создание изоляционного слоя. Рекомендуется использовать нетоксичные и негорючие материалы, особенно это актуально, если на мансардном этаже будет размещена детская или спальня. С внутренней стороны стропильного каркаса укладываем пароизоляцию, крепим ее скобами

Затем монтируется слой утеплителя, важно чтобы он плотно прилегал к стропилам, без щелей. На теплоизоляционный слой монтируем обрешетку с шагом 500 мм, которая будет фиксировать утеплитель

Строим мансарду своими руками, монтаж кровельного материала

На обрешетку укладываем гидроизоляционный слой, который защитит деревянные элементы от влаги. На гидроизоляцию укладывается кровля.

Строительство мансарды своими руками, видео материалы наглядно демонстрируют, как на практике правильно осуществить монтаж стропил.

На данном видео представлены типовые ошибки, допущенные при монтаже мансардного этажа.

Методика постройки мансарды своими руками

Каким бы ни было здание, и для каких бы целей оно не использовалось, в большинстве случаев в нем можно обустроить мансарду, которая бы служила в качестве рабочего или жилого помещения. Технология строительства подразумевает учет всех возможных нюансов и включает ряд этапов.

Итак, если строим мансарду своими руками – поэтапный показ строительства поможет правильно организовать работу на основных стадиях процесса:

составление проекта;
разборка старой кровли;
укрепление несущих и промежуточных стен верхнего этажа;
выполнение качественной гидро- и теплоизоляции потолка нижнего этажа;
установка мансардных перегородок и стен;
возведение крыши над мансардой, ее отделка и теплоизоляция;
монтаж оконных рам;
внутренняя отделка и декор мансардного помещения.

Четкое соблюдение очередности возведения мансарды позволит выполнить строительство в соответствии со всеми правилами безопасности.

Достоинства и недостатки мансардной крыши

К достоинствам мансардных крыш относят:

дополнительное помещение. Как мы уже рассмотрели выше, главным достоинством мансарды является дополнительная обширная комната, которую вы можете оборудовать как угодно под ваш вкус;
умеренные финансовые затраты. Вторым фактором такого этажа являются относительно небольшие затраты на его постройку. Действительно возведение мансарды обойдется Вам намного дешевле, чем пристройка к дому дополнительных комнат за счет общего расширения площади дома;
вид из окна. Красивый вид из окна мансарды никого не оставит равнодушным, так как вид на окружающий мир с высоты — это всегда красиво.

К недостаткам мансардного этажа можно разве что, причислить необходимость в дополнительном его обогреве. На видео можно наглядно увидеть процесс строительства:

Типы мансардных крыш

Сегодня трудно удивить архитектурными изысками в частных застройках, люди стремятся к комфорту и эстетике своих домов. Дизайн мансарды поражает размахом: высокие и низкие, ломаные и обычные скатные, башенки и купола, сложные многоуровневые и самые обыкновенные мансардные крыши венчают строения, придавая каждому свой неповторимый индивидуальный стиль.

Односкатная мансардная крыша самая простая по конструкции, опирается стропильной системой, или фермой, на внешние несущие стены, находящиеся на разном уровне. Обычно такие крыши устраиваются при возведении мансард на небольших дачных домиках, веранд.

Двускатная или щипцовая мансардная крыша — классическая конструкция, которая возводится с помощью наклонных или висячих стропил. Углы уклонов скатов могут быть равномерными или неравномерными.

Вальмовая крыша – это четырехскатная конструкция, не имеющая фронтонов. Два больших ската — трапеции, скаты с торцевых стен – треугольники-вальмы. Полувальмовые – это крыши, у которых с боков трапеции, а с фронтов сначала идет вертикальная стена, а к коньку она срезана под углом.

Шатровая мансардная крыша – это почти вальмовая, но все скаты представляют собой равнобедренные треугольники, которые смыкаются в одной точке. Такая конструкция симметрична и не имеет конька, подходит для квадратных строений.

Многощипковая мансардная крыша – это, по сути, комбинация нескольких двускатных крыш. Конструкция устраивается на домах со сложной геометрией, с изломами и многоугольным основанием. Подобная крыша имеет много ребер и скатов, поэтому требует сложных расчетов и профессиональных навыков, сделать такую крышу своими руками представляется очень сложной задачей.

Ломаная крыша – это классика мансардного строения, форма крыши мансарды позволяет значительно увеличить полезную площадь, и обустроить внутри полноценную жилую комнату, спальню, детскую, кабинет и пр. Конструкция подразумевает наличие нижнего крутого от 60 до 80о, и верхнего пологого 20-30о скатов. Конструкция кровельной системы мансарды усложняется до фермы, скаты состоят из двух стропил, укрепленных стойками и усиленных в местах излома растяжками. Нижний пояс фермы одновременно является основой пола.

Сводчатые, конические, купольные крыши мансарды применяются в элитном частном домостроении, дизайн таких мансард поражает своими изысками. Стропильная конструкция таких мансардных перекрытий достаточно сложна и изготавливается из материалов, поддающихся изгибам.

При комбинировании нескольких типов крыш получаются сложные и необычайно эффектные, красивые мансардные строения. Такой нетрадиционный подход к проектированию мансардной крыши необходим, если дом сложной формы: с выступами, перепадами высоты, достройками. Несмотря на эстетику и завораживающий вид, сложные мансардные крыши имеют существенные недостатки — это множество внутренних углов (ендовых) с малым уклоном, скатные изломы, которые являются зоной риска для целостности кровли, и становятся причиной протечек и сборища снега. Расчет мансардной крыши этого типа требует специальных навыков и знаний, при намерении сделать такую крышу мансарды своими руками, постарайтесь свести к минимуму наличие сложных элементов.

Мансардная крыша, фото основных типов перекрытий, применимых в индивидуальном строительстве: 1. Односкатная 2. Двускатная 3. Многощипковая 4. Вальмовая 5. Подлувальмовая 6. Шатровая 7. Сводчатая 8. Коническая 9. Купольная 10. Классическая мансардная ломаная крыша

Простая двускатная или ломаная крыша мансарды не произведет такого эффекта как комбинированная, зато такая конструкция мансардной крыши много надежней, ее можно рассчитать и построить своими руками. Выбор типа мансардной крыши зависит от архитектурного замысла и плана дома, от того, какой уклон скатов заложен в проекте, характеристик несущей конструкции и выбора материалов для кровли.

§ Переделываем чердак под мансарду: отделка стен

Для черновой отделки стен используют гипсокартон. Если в дальнейшем планируется устройство вертикальных стенок или встроенных шкафов в нижней зоне подкровельного пространства, то для обшивки подойдут «потолочные» гипсокартонные листы толщиной всего 9,5 мм (от $4 за лист 1200 × 2500 мм) . Однако стены рекомендуется облицовывать более солидным гипсокартоном – толщиной 12 мм. К тому же черновую отделку часто выполняют в два слоя.

Согласно нормативным требованиям, перед облицовкой стен монтируют электропроводку и пр. коммуникации. В обшивке обязательно делают отверстия под розетки и выключатели. Гипсокартон прикручивают саморезами, расстояние между которыми не должно превышать 16 см. Между гипсокартонными листами оставляют зазор 6-8 мм. В дальнейшем стыки грунтуют, проклеивают серпянкой (особой сеткой) и шпаклюют. Когда шпаклёвка высохнет, швы шлифуют наждачной бумагой. В результате получается совершенно ровное основание под чистовую отделку – покраску, оклеивание обоями. Возможна также облицовка керамической плиткой. Правда, в этом случае надо использовать влагостойкий гипсокартон или гипсоволоконные плиты. Перед отделочными работами стены покрывают соответствующей грунтовкой.

1. Монтаж обшивки начинают с потолка. Листы гипсокартона прикручивают к планкам саморезами.

2. Листы укладывают со сдвигом на 25 см друг от друга. Саморезы прикручивают с помощью шуруповёрта или дрели со специальной насадкой – ограничителем глубины хода, что обеспечивает одинаковое положение головок (почти заподлицо с поверхностью обшивки). Для удобства используют самодельную подпорку, которая удерживает лист в наклонном положении.

3. Выступающую кромку горизонтального откоса подгоняют рубанком под обшивку.

4. Используя вспомогательную доску, размечают заготовки и по разметке раскраивают вертикальные откосы.

5. Саморезами крепят вертикальные и нижние горизонтальные откосы. Углы укрепляют уголковым перфорированным профилем.

6. Стыки и углы обрабатывают шпаклёвкой для гипсокартона.

4.95 Рейтинг 4.95 (10 Голосов)

Что почитать по теме:

17/11/2015 — Интересное решение дома на консолях. Пример строительства
17/11/2015 — Коттедж из бревен. Особенности строительства бревенчатых коттеджей
17/11/2015 — Как установить камин правильно. Пожарная безопасность каминов
17/11/2015 — Правильная укладка пола плиткой своими руками. Варианты решения
17/11/2015 — Металлическая профилированная (из профлиста) кровля. Ее устройство

Как построить мансарду – технология строительства

Самым важным при возведении мансардного этажа своими руками является рационально обеспеченное утепление, вентиляция и соблюдение всех технологических процессов с учётом составленного плана помещения. При этом все деревянные части конструкции должны обрабатываться средствами, защищающими их от влаги и возгорания. Чтобы мансардный этаж простоял на протяжении многих лет нужно придерживаться всех норм и условий его возведения:

стропильная конструкция должна собираться из бруса толщиной не менее 25 на 25 см. Такие параметры обусловлены дальнейшим сооружением теплоизоляции, которая укладывается в пространстве между стропилами и имеет толщину не менее 20 см;
материал для утепления должен сохранять свои параметры при воздействии влаги и других внешних факторов

Оптимальным считается использование полистирола, из-за того, что рулонные материалы, такие как минеральная вата, напитывают воду, увеличивая нагрузку на основную конструкцию;
между теплоизоляционным слоем и кровлей необходимо сделать качественную вентиляцию;
также не меньшую важность имеет качественная пароизоляция;
по внешней стороне стропильной конструкции обустраивается гидроизоляция и дополнительный звукоизоляционный слой.

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Статья по теме:

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

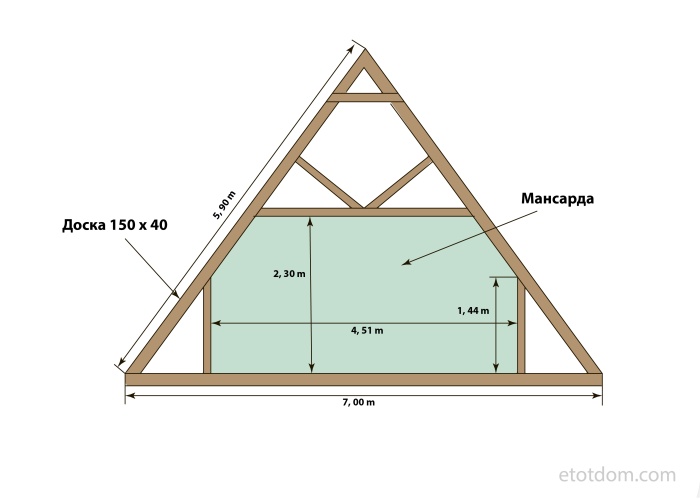

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Расчет вальмовой крыши

Как построить мансарду?

Для строительства мансарды необходимо подготовить следующие материалы:

деревянные брусья сечением 50х180 см для стропил (длина зависит от размеров постройки и наклона ската);
деревянные доски для обрешетки;
материал для обшивки торцевых стен, например, стеновые панели;
крепежные элементы для кровли: гвозди, саморезы, металлические уголки, а также металлопрофили для дополнительного укрепления отдельных конструктивных элементов;
теплоизоляционный материал;
пароизоляционный материал;
гидроизоляционный материал;
кровельный материал;
внутренняя отделка мансарды.

Первый шаг – укрепление перекрытия между первым и мансардным этажами. Укреплять его нужно обязательно, потому что нагрузки, которые он будет воспринимать, значительно увеличатся.

После укрепления перекрытия можно приступить к стропильной системе. На протяжении всего времени работ нужно постоянно контролировать качество соединений отдельных элементов.

Если проектом предусмотрено использование ломаной крыши, сначала нужно смонтировать опорные балки и торцевые стены и только после этого приступить к сборке каркаса стропильной системы. Отдельные элементы каркаса крепятся между собой соединением «паз-выступ», а также металлическими пластинами для большей прочности. Деревянные элементы обязательно должны пройти предварительную обработку специальными составами, защищающими от влияния влаги и насекомых, а также антипиренами, которые замедляют горение древесины.

Когда стропильная система собрана, приходит очередь скосов стен, а также внутренних перегородок мансардного помещения.

Разновидности стропильных систем

Основа мансардной крыши — ее каркас. Он бывает нескольких видов, которые отличаются формой и типом:

двускатная стропильная система — самая простая конструкция крыши, состоящая из двух разнонаправленных скатов;
трехскатная и четырехскатная системы;
вальмовая и полувальмовая. Вальмовая крыша имеет четыре ската, два из которых имеют форму треугольников, и два — трапециевидную;
ломанная — разновидность двускатной кровли более усложненной формы.

Конфигурация крыши подбирается в зависимости от архитектурных особенностей дома, а также желаемой площади мансардного пространства. Наиболее распространенной является двухскатная стропильная система. Она способна выдерживать большие нагрузки, простая и надежная, но создает маленькое чердачное помещение.

Остальные виды стропильных систем позволяют значительно увеличить пространство под крышей, а также представляют более широкие возможности для реализации дизайна мансардного этажа.

Совет: если вам необходимо существенно увеличить площадь дома за счет мансарды — выбирайте многоскатные крыши.

Ломаная конструкция стропильной системы мансардной крыши сложна в исполнении, но придает оригинальности дому

Окончательный этап

Вышеописанная технология строительства мансардной крыши является универсальной. В качестве гидроизоляционного слоя рекомендуется использовать специальную рулонную микрофибру. Она крепится на обрешетку. Уже поверх нее выполняется монтаж кровельного покрытия. Для улучшения теплоизоляционных свойств крыши нужно выполнить внутреннее утепление. Это делается с помощью базальтовой ваты или экструдированного пенополистирола.

На что нужно обратить внимание при обустройстве мансардной крыши в старом одноэтажном доме? Прежде всего — правильно рассчитать общий вес конструкции, установить надежный кровельный пирог и подобрать соответствующий материал. Итог работы — дополнительное жилое помещение, комфорт проживания в котором будет не хуже, чем в остальных комнатах дома

Как сделать мансардную крышу самостоятельно

Под мансардной крышей можно обустроить комнаты для жилья. Форма постройки может быть разной, однако в большинстве случаев мансарда обустраивается под крышей с двумя скатами. Оптимальным решением, которое позволяет получить существенную площадь жилого пространства, является ломаная конструкция.

Ломаная крыша является оптимальным вариантом для обустройства мансарды

Чертежи и расчеты крыши мансардного типа

Первым делом стоит определиться со схемой каркаса. Стропила могут быть наслонного или висячего типа. Наслонные опираются на стенки здания. Они монтируются в конструкциях, где расстояние между стенками меньше 6,5 м. Висячие стропила ставятся на кобылки и мауэрлат. Если ширина пролётов будет большой, то систему стропил понадобится усилить вспомогательными связками.

Основным условием комфортного возведения мансарды является уровень потолков — он должен быть выше 2,5 м. Чтобы обеспечить подобную высоту, линия излома должна размещаться на высоте более 2,8 м с учётом толщины слоя материала для утепления и обшивки конструкции

Также важно учесть толщину пола

Пример чертежа можно увидеть на изображении:

Минимальная высота потолков мансардной крыши составляет 2,5 м

Чтобы рассчитать предполагаемые нагрузки от снега, понадобится применить данную формулу: S = Sg x µ, где S — нагрузка от снега, Sg — вес покрова снега на 1 м2 площади, µ — значение, которое зависит от уклона крыши (1,0 — для плоской конструкции с наклоном в 25°, 0,7 — для конструкции с наклоном 25–60°).

Чтобы рассчитать ветровую нагрузку, надо применить данную формулу: W = Wo x k, где Wo — норма нагрузки от ветра, k — значение, определяющее колебание нагрузки от ветра исходя из высоты здания и типа местности.

Параметры Sg и Wo можно найти в соответствующих СНиП, в разделе «Системы стропил». Если крыша имеет крутой склон, то нагрузку от снега можно не учитывать.

Устройство крыши

Каркасная конструкция включает в себя такие детали:

мауэрлат — опорный брусок, который передаёт нагрузку от стропил стенкам постройки;
стойки — опорные детали, которые поддерживают систему стропил в вертикальном положении;
балки перекрытия — планки, которые образуют половину мансарды и потолок нижнего этажа;
стропила — рейки, которые образуют главный контур крыши;
прогоны — горизонтальные опорные детали для стропил;
обрешётка — рейки или фанерные листы, которые предназначаются для укладки материала для кровли;
кобылки — планки, которые крепятся вдоль оси в нижней части стропильных ног.

Каркас состоит из мауэрлата, стоек, прогонов, балок перекрытия и других элементов

Ломаная крыша имеет отличия от обыкновенной конструкции с двумя скатами. Отличие в том, что скаты, которые размещены друг напротив друга, имеют особую форму: они образуют не ровную линию, а состоят из нескольких скатов, которые скрепляются один с другим под тупым углом. Конструкция также бывает симметричной.

Крайняя часть стропил в основном выставляется под углом порядка 60°. Стойки для опоры, которые придерживают стропила, образуют каркасную конструкцию внутренних стенок. Верхняя часть стропил монтируется под маленьким углом, он может быть от 15 до 45°. Это даёт возможность уменьшить расход материалов, при этом сохранив функциональные свойства крыши и стойкость к нагрузкам от снега.

Вертикальные стойки, которые упираются в планки перекрытия, прогоны и скрепляющие их ригеля, образуют параллелепипед. Конструкция ограничивает габариты мансарды изнутри. Чтобы придать изделию дополнительную жёсткость, следует установить подкосы между рейками перекрытий и нижними стропильными ногами.

Если пролёт крыши более 8 м, то понадобится установить подкосы

После монтажа верхних элементов для фиксации фермы и исключения провисания ригелей следует установить подвесные опорные элементы — бабки. Для вспомогательной фиксации нижних стропильных ног их надо стянуть со стойками при помощи прихваток. Скрепление деталей производится при помощи гвоздей и болтов.
