Верхняя и нижняя обвязка каркасного дома: схемы

Содержание статьи

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента. сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится. При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок

Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону

При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь .

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Видео по теме «Как сделать нижнюю обвязку каркасного дома «:

Установка нижней обвязки

нижняя обвязка каркаса

Это первый слой досок, который укладывается непосредственно на фундаментное основание и прочно прикрепляется к нему. Материалы закуплены, фундамент залит и выдержан, можно выполнять монтаж обвязки каркасного дома:

Проверяем поверхность фундамента, и устраняем искажения если таковые имеются, как это сделать описано выше.
Укладываем гидроизоляционный слой. Рубероид клеим с помощью мастики на поверхность фундамента. Гидроизоляция будет защищать ваш фундамент от проникновения влаги.
Начинается процесс связывания с обозначения углов собираемой конструкции. Выполняем сборку первого угла, от которого будет отталкиваться вся обвязка. Правильность выполненной работы можно проверить с помощью строительного треугольника.
Начинаем укладку досок. Места угловых стыков нужно соединять выборкой, самые известные и надежные варианты: «в полдерева» и «в лапу». Перед креплением собранных узлов должны быть выведены все углы и диагонали. Фиксировать эти выборки можно несколькими способами.

Рассмотрим некоторые из них:

1-й способ. Сначала нужно выполнить отверстие в том месте, где будет соединяться угол диаметром 20 мм. В получившиеся проход вбиваем деревянный штырь, который соответствует размеру отверстия. Вступающий конец от поверхности, должен быть длиной 8-10 мм.

2-й способ. Соединение осуществляется вбиванием гвоздей. Размер используемых крепежей должен быть не меньше 150 мм, а расстояние до кромки более 2 см.

3-й способ. Крепление осуществляемся за счет шпилек, установленных в фундамент или анкеров, которые планируется фиксировать в процессе обвязочного крепления.

Доски нижней обвязки, кроме того, что должны быть соединены между собой, также еще крепятся непосредственно к фундаменту. Расстояние мест установки шпилек переносим на доски и высверливаем соответствующие отверстия. Устанавливаем доски нижнего обвязочного ряда.

Проверка правильности сборки. Перед тем как зафиксировать собранное устройство контролируем горизонтальность, а также точность соединения углов с помощью строительного угольника.
Крепление проверенного и собранного обвязочного устройства выполняется тремя способами:
- установленные доски фиксируются на шпильках гайками, под них обязательно подкладываем шайбы. Их использование обязательно, потому что закручиваемая гайка может утапливаться в древесине.
- если шпильки не были заложены в фундамент, крепление нужно осуществлять с помощью анкеров. Место установки первого анкера, будет зависеть от того каким способом зафиксированные угловые стыки. Если они соединены гвоздями или штырями (1, 2-й способы), тогда положение анкера будет находиться на линии внутреннего контура фундамента. А 3-й способ предполагает расположение анкера строго посередине угла. Шаг между анкерами будет зависеть от длины ваших стен. Он должен быть не меньше 1 метра, но и не более 2.4 метра. На коротких стенах должно быть не меньше двух анкеров.
- соединение нижней обвязки с фундаментом осуществляется вбиванием гвоздей в деревянные пробки, установленные в фундаменте. Этот способ является самым надежным из трех.
После того как все доски скреплены между собой и зафиксированы на фундаменте, собранная конструкция проверяется еще раз на правильность по уровню, затем в нижней обвязке выполняются отверстия под стойки каркаса.

Процесс по установке, который предполагает нижняя обвязка каркасного дома, можно считать законченным. Теперь можно приступать к установке стоек каркаса. Верхняя обвязка укладывается только после того, как выполнены все работы по возведению каркасных стоек.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
Установку стоек в углах, выравнивание, закрепление временными укосинами.
Монтаж промежуточных элементов.
Соединение опор брусом верхней обвязки.
Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

для наружных стен — 150х50 мм, 200х50 мм;
для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

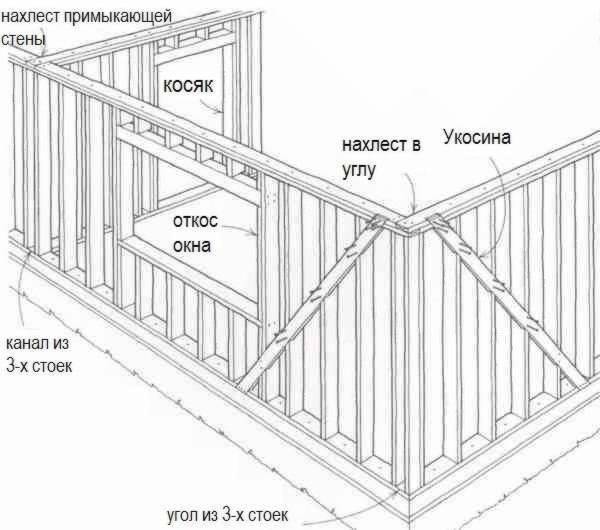

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

элементы монтируют с наклоном 40°-60°;
толщина укосин — не более 1/4 от высоты сечения стойки;
крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
укосины врезают заподлицо со стойками, обвязками и перемычками;
на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

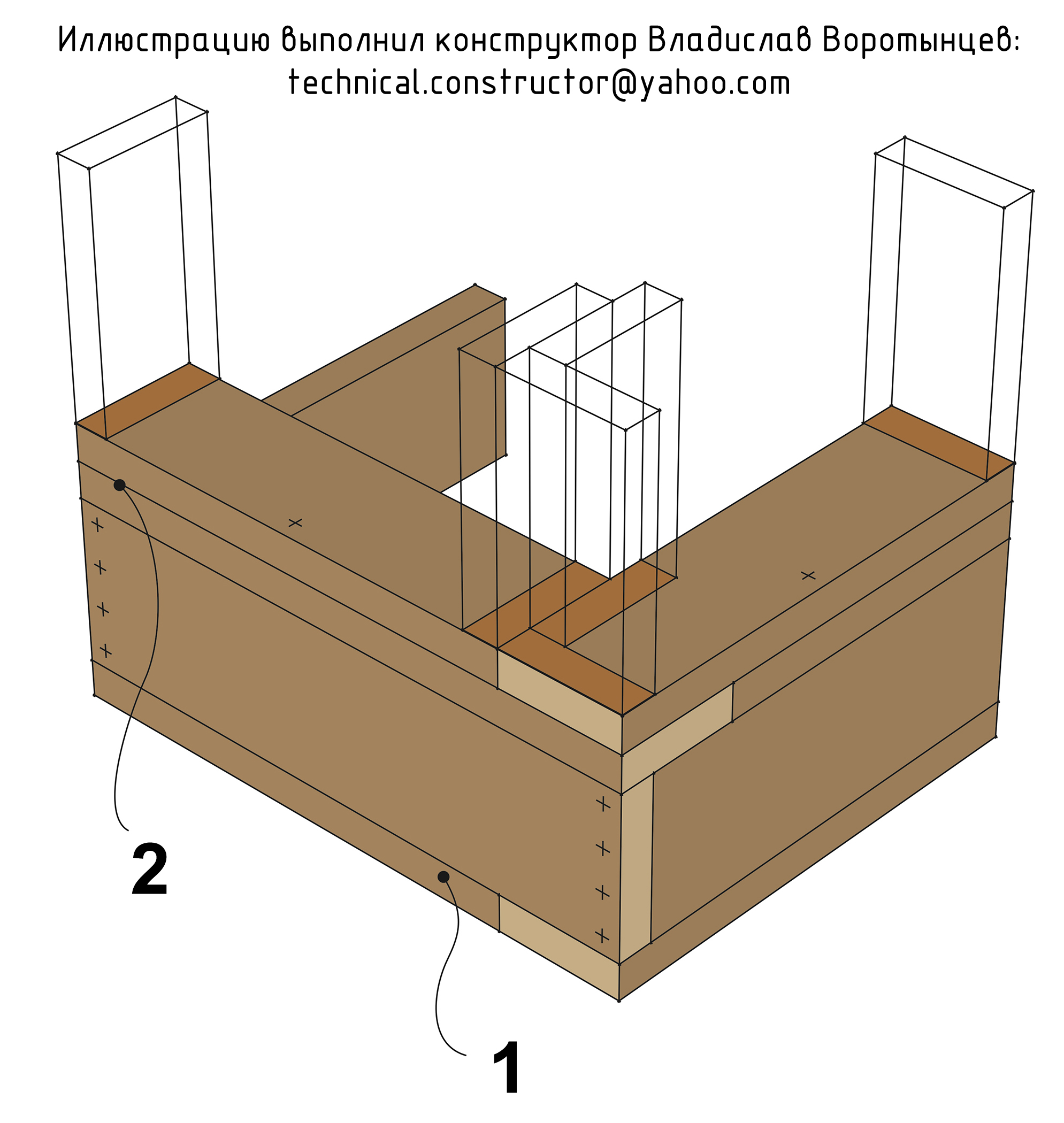

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Требования, предъявляемые к обвязке

доска для каркасного дома

Дом, выполненный из каркаса, как и любая другая строительная конструкция, выполненная по проектам, несет на себе множество расчетов, поэтому каждый элемент должен соответствовать определенным требованиям. Не является исключением и обвязка каркасного дома:

Используемая доска должна быть одинаковой и ровной, стандартный размер досок для таких работ – 38х100 или 38х140, если используется брус, размеры будут 100х100, 120х120, 150х150.
В качестве пиломатериалов рекомендуется применять хвойные породы деревьев, они обладает хорошими качествами:
- длительным сроком службы;
- необходимой прочностью;
- прямолинейностью ствола и т. д.

Используемая для обвязки древесина должна хорошо контактировать с влагой, чего нельзя сказать о хвойных породах. Ее применение потребует дополнительных обработок антисептиком. Обрабатывание вручную древесины будет очень некачественным, его не хватает для длительной защиты материала от гниения и плесени. Идеальный вариант обработка в специальных вакуумных камерах. Но как вы сами понимаете, этот способ будет стоить дорого, и найти такую установку достаточно непросто.

Еще один вариант – лиственные породы, они очень стойки к гниению, хотя остальные параметры, которые обеспечивает хвойная древесина, у них занижены.

Обвязочный слой должна идеально повторять контур фундаментного основания и соответствовать проектным размерам дома. Несовпадения по ширине приведут к скапливанию влаги под обвязочным слоем и гниению материала. Если же залитая опалубка расширилась со временем и появилась выступающая полка, тогда обработайте ее хорошим слоем мастики, которая усилит гидроизоляцию и сохранит древесину, используемую для обвязывания.
Приспособления, используемые для крепления обвязочного слоя должны располагаться в фундаменте с шагом не более 1.8 метра. Если используются шпильки, тогда диаметр ее должен быть не менее 12 мм. Одна доска должна крепиться двумя шпильками.
Поверхность фундамента должна быть строго горизонтальная. Если имеются неровности их можно устранять непромокаемой фанерой. Также допустимо использование еще одного ряда досок, а фанеру можно вставлять между первым и вторым обвязывающим рядом.

Что такое обвязка и для чего она нужна?

Для того чтобы объединить сваи или столбчатый фундамент необходима обвязка. Она может быть нескольких видов. В данном случае речь пойдет о нижней обвязке, которую используют при строительстве каркасного дома на столбчатом фундаменте.

Нижняя обвязка — это самый первый слой бруса (доски, бревна). Данный слой крепят на фундамент, только после этого начинают строительство каркасного дома. Основная функция необходимой строительной части — прочное фиксирование стен постройки на фундаменте. Таким образом можно сохранить постройку, предотвратить перекосы и разрушение здания. От вида фундамента зависит монтаж обвязки.

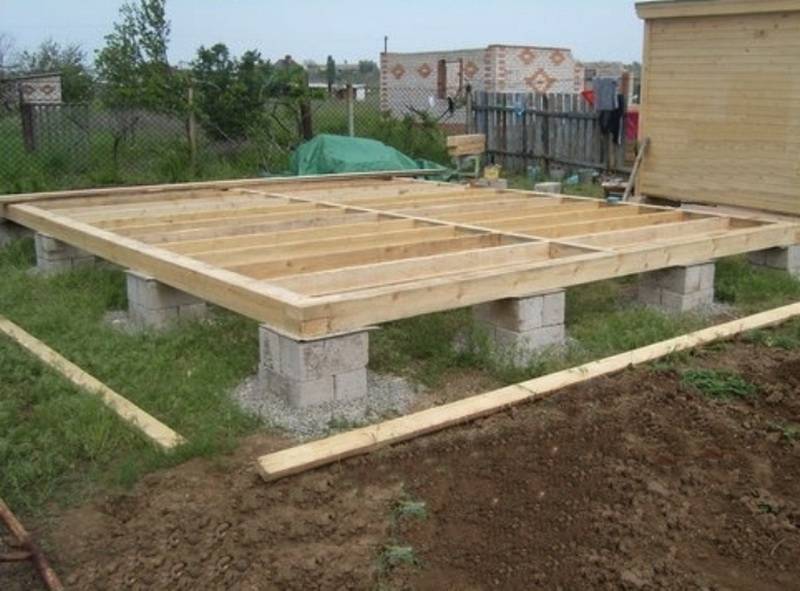

Пол каркасного дома

Обвязка первого этажа у каркасного дома является основанием для крепления лаг черновых полов. Для работы используют обрезную доску с сечением 50 миллиметров, монтируемую на «ребро» с одинаковым расстоянием элементов друг от друга. Использование нижней обвязки позволяет легко установить лаги и укрепить полы в здании.

Варианты установки лаг пола на обвязку:

Опора на дополнительный брусок, прикрепляемый к обвязке каркасного дома. Такой вариант требует дополнительного закрепления лаг к обвязке, поскольку брусок, являющейся опорой лаг, не создает связи между ними и обвязкой. Монтаж лаг производится на уголки из металла либо пластины на обвязку, таким образом лаги висят на креплении без точки опоры снизу.

Крепление лаг на обвязку с опорой на нее. Такой способ позволяет надежно связать обвязку и лаги пола, создав надежную конструкцию. Данный вариант требует создать дополнительный связующий элементы для монтажа стоек и элементов стены каркаса. Эта технология подходит для сборки конструкции на стройплощадке с последующим поднятием и креплением на черновые полы.

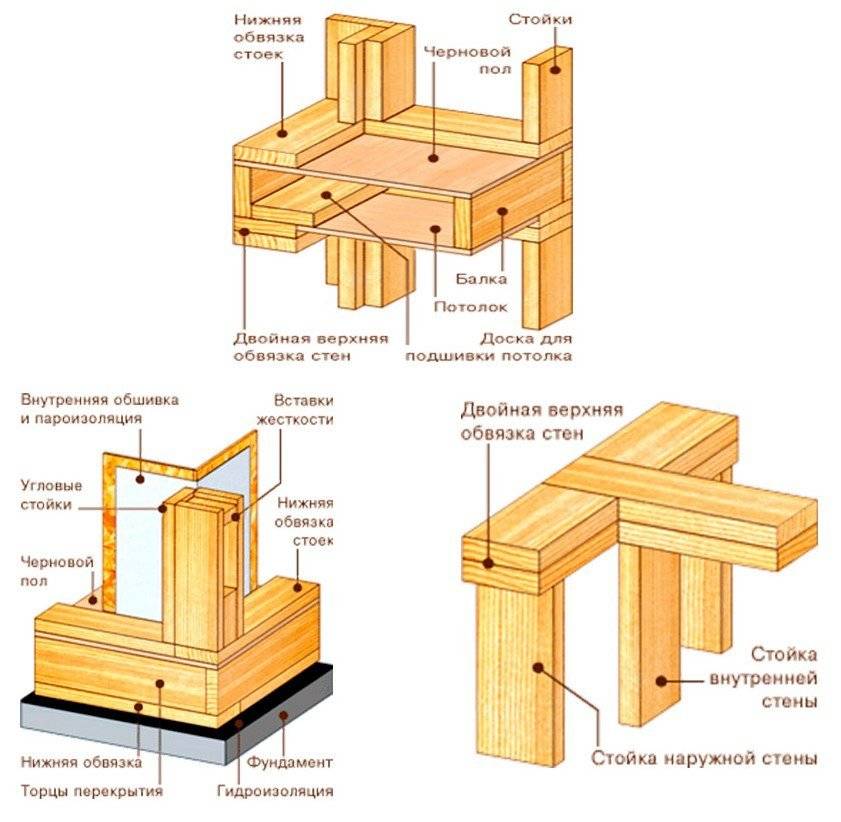

Решение узлов в каркасном деревянном доме

Такая последовательность неплохо зарекомендовала себя, но все-таки имеет некоторые недостатки:

наличие мостиков холода, появляющихся из-за ширины деревянных стоек, как правило, не более 150мм, что недостаточно для энергоэффективного жилища в нашем климатическом поясе;
неплотное примыкание в местах соединения плит утепления и деревянных стоек каркаса — даже небольшие зазоры или огрехи монтажа приводят к сильным потерям тепла.

Рис.2 Одинарный силовой каркас

Наша строительная компания «Экос» использует для возведения каркасных домов исключительно перекрестный двойной каркас, который лишен вышеперечисленных недостатков. Его основным отличием от классического варианта является наличие дублирующих деревянных стоек, расположенных с внешней стороны силового каркаса и ориентированных перпендикулярно несущим конструкциям здания. Это дает возможность увеличить энергоэффективность жилья благодаря второму слою утеплителя и избежать появления мостиков холода.

Также использование перекрестного каркаса позволяет перекрыть все места стыковки межэтажных перевязок, нижней обвязки. Т.е. ликвидировать неплотности от закладной доски на фундаменте и до стропил.

Рис.3 Двойной перекрестный каркас

Используемая нами технология — двойной (объемный) перекрестный каркас — позволяет возводить дома с гарантированно минимальными показателями тепловых потерь. Таким образом, вы можете сразу сэкономить на отоплении, благодаря значительному снижению расходов.

Мы собираем статистику по затратам заказчиков на отопление. Наиболее показательны случаи, когда дом отапливается с помощью электрообогревательных приборов. Вот два примера для домов небольшого объема:

Пример 1. Дом площадью 102 м2. Водоснабжение (колодец), освещение, приготовление горячей воды, кухонная техника в значительном количестве, электрический котел 6 КВт, радиаторное отопление по схеме Тихельмана: средний счет за электричество в зимние месяцы 5600-5900 рублей.

Пример 2. Дом площадью 86 м2. Напорный водопровод (дает поселок), осещение, приготовление горячей воды, мастерская с небольшими станками, отопление — настенные конвекторы: средний счет в зимние месяцы 3700 рублей.

Остальные данные по домам не сильно расходятся и данные показатели позволяют считать, что наши каркасные дома принадлежат к категории энергоэффективных домов.

На следующем рисунке показана стена нашего каркасного дома в разрезе:

Рис.4 Двойной перекрестный каркас. Оконный проем

На сайте строительной компании «Экос» вы найдете примеры готовых каркасных домов с двойным каркасом и иллюстрации технологии их монтажа.

Вот несколько фотографий, иллюстрирующих двойной каркас и технологию его монтажа:

Рис.5 Двойной перекрестный каркас. Вид изнутри дома. Основной контур не утеплен

Рис.6 Монтаж двойного каркаса.

Рис.7 Для монтажа двойного каркаса необходима высокая точность подгонки всех деталей

Казалось бы — что сложного в том, что бы сформировать угол каркасных стен? Собираешь одну стену, поднимаешь, собираешь вторую, поднимаешь — вот тебе и угол. На эти “грабли” наступают очень многие строители и проектировщики каркасных домов, которые не учитывают два момента: а) на угол несущих стен каркасного дома возникает несколько бОльшая нагрузка, чем на стены в общем и б) если не озаботиться правильным конструктивом угла сразу, то в дальнейшем при монтаже внутренней черновой отделке могут возникнуть некоторые проблемы….

Собственно, что требуется? Правильно: а) усилить угол каркасного дома и б) сделать его удобным для монтажа черновой отделки. Способов масса, но я расскажу (и покажу) об основных двух распространенных вариантов.

Вариант для ленивых

Подходит только для “канадских” домов, в стенах которых отсутствует подпирающий верхнюю обвязку ригель.

Заключается он в том, что после установки, выравнивания и закрепления стен готовится еще одна стойка стены и ставится в угол внешней стены таким образом, что бы она упиралась торцом в крайнюю стойку своей стены и плашмя в крайнюю стойку пристыкованной (см. рисунки).

Общие требования к обвязке

Существует несколько технологических требований, предъявляемых к монтажу нижней обвязке, а именно:

толщина обвязочного материала должна соответствовать толщине стен постройки;
доски, используемые для обвязки, должны быть одинаковыми, прочными, надежно соединеными скобами друг с другом. Лучшим материалом является сдвоенная доска;
хвойные породы деревьев наиболее подходят для изготовления обвязки, так как считаются наиболее прочными, влагоустойчивыми. К тому же они не деформируются и стоят недорого;
обязательно древесный материал необходимо покрывать антисептическими покрытиями от гниения, а так же обрабатывать противопожарной пропиткой, предварительно просушив пиломатериалы;
обязательное требование — ровность досок, используемых при изготовлении обвязки.

Общие требования к обвязке

Существует несколько технологических требований, предъявляемых к монтажу нижней обвязке, а именно:

толщина обвязочного материала должна соответствовать толщине стен постройки;
доски, используемые для обвязки, должны быть одинаковыми, прочными, надежно соединеными скобами друг с другом. Лучшим материалом является сдвоенная доска;
хвойные породы деревьев наиболее подходят для изготовления обвязки, так как считаются наиболее прочными, влагоустойчивыми. К тому же они не деформируются и стоят недорого;
обязательно древесный материал необходимо покрывать антисептическими покрытиями от гниения, а так же обрабатывать противопожарной пропиткой, предварительно просушив пиломатериалы;
обязательное требование — ровность досок, используемых при изготовлении обвязки.

Укладка и крепление обвязки каркасного дома

Технология монтажа обвязочного бруса включает несколько этапов. В первую очередь проверяется уровень всех столбов или свай. При необходимости, опоры наращивают или срезают. Нижняя обвязка должна размещаться на гидроизоляционном слое, поэтому поверх столбчатого фундамента укладывают двойной слой рубероида, гидроизола или другого рулонного материала. Для лучшей фиксации, полотна промазывают битумной мастикой.

Крепление бруса к столбам зависит от возможностей материала, из которого выполнен фундамент.

В толщу опор подземной конструкции в местах их стыковки с обвязкой устанавливаются либо анкеры, либо деревянные пробки. Делается это до устройства гидроизоляции.

На следующем этапе приступают к подготовке материалов, предназначенных для нижней обвязки каркасного дома

Важно помнить о том, что древесина не должна быть влажной, на что следует обратить внимание при покупке бруса. Если он будет приобретаться заранее, то для хранения материала следует выбирать закрытое и проветриваемое помещение. Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию

Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию

Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию.

Существует два основных способа соединения смежных брусьев:

в полдерева – в стыкуемых элементах зеркально вырезаются ровные выемки толщиной, равной половине толщины бруса;
в полулапу – вырезы делаются под углом таким образом, чтобы при соединении деталей обвязки не образовывалось пустот.

Специалисты рекомендуют воспользоваться рубанком. Он поможет выполнить более точные срезы. Инструмент покупается в ближайшем супермаркете или берется напрокат.

После подготовки брусьев и устройства гидроизоляции начинается этап укладки обвязки в проектное положение. Первым делом, приступают к оформлению углов. Для этого гвоздями намечают их месторасположение. Делают это последовательно, стартуя от одного из внешних углов. После этого, используя натянутую между гвоздями бечевку и строительный угольник, проверяют правильность выдерживания углов. Большинство из них должны быть исключительно прямыми, но при сложной форме дома в плане они могут иметь размеры, отличные от 90 градусов. Данные параметры указываются в проектных чертежах.

После корректировки центров внешних и внутренних углов обвязки каркасного дома переходят к непосредственной укладке бруса. Работы также начинают выполнять с одного из углов, ориентируясь на установленную разметку, но жесткое крепление узлов выполняют не сразу

Это дает возможность подправлять положение сторон по мере необходимости, что очень важно

В местах стыка деревянных брусьев прокладывают джутовую ленту, выполняющую функцию мягкой прокладки. Она избавит элементы от трения, а слух домочадцев – от скрипа.

По окончании монтажа окончательно проверяется горизонтальность обвязки каркасного дома и правильность углов. После этого ее детали жестко крепят к фундаментным столбам и друг другу, а также производят дополнительную фиксацию брусьев между собой жесткими уголками или скобами из металла. Крепление балок к фундаменту выполняется несколькими способами:

анкерами, вмонтированными в столбы. На этапе подгонки в брусьях высверливаются отверстия под болты;
гвоздями (или шурупами), вбиваемыми (или ввинчиваемыми) в деревянные пробки, установленные в теле фундамента;
клиньевыми болтами, предоставляющими возможность наиболее надежного крепления.

Напоследок стоит напомнить, что все стыки нижней обвязки каркасного дома должны иметь под собой опору. В случае необходимости выполнения наращивания балки между столбами, потребуется жесткое и надежное крепление узла. Кроме этого, следует учитывать недопустимость загрузки составного бруса в случае отсутствия опоры под стыком.

Нередко для усиления обвязки каркасного дома используется двойной ряд брусьев. В этом случае при выполнении срезов под лаги в одном из них, второй остается цельным, а значит – более прочным.

04.04.2016 в 10:04

Критерии выбора основания

Основные критерии – это, конечно же, состояние грунта и климатические особенности региона:

Глубина промерзания – чем она больше, тем глубже должен залегать фундамент;
Расход материала – тоже немаловажный критерий;
Эстетика – основание дома должно сочетаться с окружающей средой и самой постройкой;
Положение дома – по возможности, стоит выбирать места вдали от обрывов и оврагов;
Цоколь и его использование – планируется ли устройство в цоколе гаража или других вспомогательных помещений? В зависимости от ответа на этот вопрос нужно будет использовать определенный вид фундамента;

Каркасный дом шаг за шагом: нижняя обвязка и перекрытие.

Многие из тех, кто задумывается о строительстве каркасного дома не знают с чего начать строительство, как продолжить и чем закончить… В связи с этим мы решили посвятить этой теме, ряд статей-инструкций с обзором основных моментов строительства и узлов конструкции каркаса на примере небольшого проекта каркасного дома 6х6м. Итак, каркасный дом своими руками шаг за шагом…

Часть 1: Нижняя обвязка. Перекрытие первого этажа.

Как театр начинается с вешалки, так и строительство дома начинается с фундамента. В случае нашего примера – это стандартный, ленточный фундамент. В фундаментной ленте должны быть предусмотрены продухи со всех сторон, в том числе и во внутренних перемычках, для свободной циркуляции воздуха и вентиляции подпольного пространства.

Площадь продухов должна быть не менее 1/250м2 площади фундаментной ленты, выступающей над грунтом. Перед сборкой каркаса, на фундаментную ленту (или винтовые сваи), следует уложить слой гидроизоляции, — обычно для этих целей используют рубероид, уложенный в два слоя, как самый доступный и недорогой вариант.

Обвязка фундамента в каркасном доме

Далее укладывается нижняя обвязка. В случае ленточного фундамента она выполняется из доски сечением 150х50мм, уложенной в два слоя. Балки обвязки следует тщательно обработать антисептиком для защиты от гнили и грибка. Так как в случае ленточного фундамента данные балки не несут нагрузки, то часто можно услышать вопрос «Почему доски обвязки укладываются в два слоя?». Нижняя доска находится в крайне неблагоприятных условиях, и даже не смотря на тщательную обработку, всегда есть риск того, что со временем потребуется ее полная или частичная замена. В этом случае, замену произвести будет гораздо проще, подбив клинья и выпилив поврежденную часть. Обвязку обязательно закрепляют при помощи анкеров к ленте, по углам, в местах пересечения лежней, и по длине лежень крепят анкерами к ленте с шагом 1-1,5м.

Сборку нижнего перекрытия начинают с установки внешних (фасадных) досок периметра, закрепляя их в вертикальном положении гвоздями 50-70мм. к нижней обвязке, забивая гвозди в нижней части доски, под углом 45-60г. так, чтобы гвоздь проходя через фасадную доску крепил ее к обвязке.

Нижнее перекрытие каркасного дома

После установки внешнего периметра обвязки, начинают устанавливать лаги пола, согласно плану перекрытия, где шаг лаг рассчитан в зависимости от пролетов и нагрузки

Здесь следует обратить внимание на следующий момент: с целью экономии времени к лагам перекрытия снизу можно закрепить опорные доски для последующего настила «черного» пола. Обычно они выполняются из так называемой «дюймовки», доски сечением 25х100мм. Лаги фиксируют в вертикально установленном положении и крепят их в торец, через фасадную доску гвоздями 90-120мм, а в середине к нижней обвязке, направляя гвоздь под углом так, чтобы он прошивал лагу в нижней части и крепил ее к обвязке

Лаги фиксируют в вертикально установленном положении и крепят их в торец, через фасадную доску гвоздями 90-120мм, а в середине к нижней обвязке, направляя гвоздь под углом так, чтобы он прошивал лагу в нижней части и крепил ее к обвязке.

Фундамент, обвязка и нижнее перекрытие в сборе

Последними монтируются распорки-мосты, или как их еще стали назвать в последнее время «бриджинги». Распорки крепятся исключительно на гвозди, и желательно в одну линию, никаких специальных подвесов или уголков для их крепления использовать не следует. В случае с установкой распорок в линию, техника их крепления следующая: так как с одной стороны доступа к торцу через лагу нет, то с этой стороны мост крепится к лаге гвоздями, забиваемыми под углом, с двух сторон. С другой стороны мост закрепляется в торец через лагу, после чего с обратной стороны забиваются еще два гвоздя.

Подробнее о технике монтажа распорок написано в посвященной этому статье. Количество необходимых распорок определяется пролетом и проектом перекрытия.

Часто после сборки нижнего перекрытия (особенно если использовалась доска естественной влажности) перекрытие получается неровным. В этом случае используя рубанок можно снять выступающие 3-5мм. для того, чтобы вывести перекрытие в «ноль» по всей площади.

Узлы стропильной системы

Конструкция крыши состоит из множества элементов и соединительных узлов, среди которых:

фиксация стропил на коньковый прогон;
крепления стропил на бруски или доски верхней обвязки;
стыковка ригеля и стропильных ног;
соединение контробрешетки со стропилами;
стык обрешетки и контробрешетки.

Перечисленные крепления выполняют с помощью гвоздей, пластин и уголков из металла.

Для фиксации несущих элементов берут усиленные уголки, изготовленные из закаленной стали. Толщина металла – 3-4 мм.

Конструкция и узлы стропильной системы отображены на фото ниже.

Прочность соединения зависит от качества используемых крепежей и самих конструктивных элементов из дерева. Пиломатериал должен быть хорошо просушен. Влажная древесина дает сильную усадку – существует риск «разрыва» узлов и соединений.

Нижняя обвязка каркасного дома

Качество бруса для обвязки

Специалисты рекомендуют выбирать изделия, изготовленные из древесины, заготовленной в зимний период. Они должны быть без трещин, сколов и мест, повреждённых вредителями.

Обвязочный брус с влажностью выше 18% без предварительной сушки использовать нельзя, так как он после высыхания деформируется. Просушка производится в закрытом помещении, так как на солнце дерево растрескивается. Лучшим материалом для первого венца, укладываемого на фундамент, считается лиственница, поскольку она не гниёт и не боится влаги.

Подготовленный материал нужно обработать антипиреном для повышения огнестойкости. Особенно если он из сосны, в составе которой имеются легковоспламеняющиеся смолы. Пропитка антисептиком защитит от поражения грибком и гниения.

Как сделать верхнюю и нижнюю обвязку каркасного дома

Содержание статьи

Установка нижней обвязки
